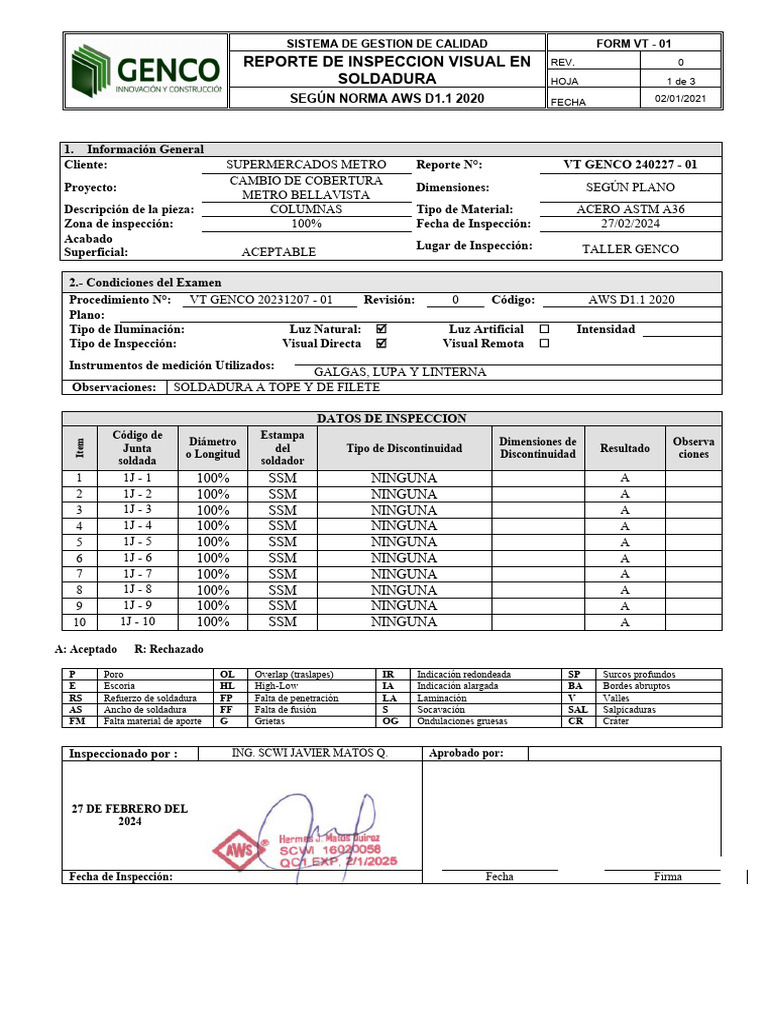

SISTEMA DE GESTION DE CALIDAD FORM VT - 01

REPORTE DE INSPECCION VISUAL EN REV. 0

SOLDADURA HOJA 1 de 3
SEGÚN NORMA AWS D1.1 2020 FECHA 02/01/2021

1. Información General
Cliente: SUPERMERCADOS METRO Reporte N°: VT GENCO 240227 - 01
CAMBIO DE COBERTURA
Proyecto: Dimensiones: SEGÚN PLANO
METRO BELLAVISTA
Descripción de la pieza: COLUMNAS Tipo de Material: ACERO ASTM A36
Zona de inspección: 100% Fecha de Inspección: 27/02/2024
Acabado
Lugar de Inspección: TALLER GENCO
Superficial: ACEPTABLE

2.- Condiciones del Examen

Procedimiento N°: VT GENCO 20231207 - 01 Revisión: 0 Código: AWS D1.1 2020
Plano:
Tipo de Iluminación: Luz Natural:  Luz Artificial  Intensidad
Tipo de Inspección: Visual Directa  Visual Remota 
Instrumentos de medición Utilizados:
GALGAS, LUPA Y LINTERNA
Observaciones: SOLDADURA A TOPE Y DE FILETE

DATOS DE INSPECCION
Código de Estampa
Diámetro Dimensiones de Observa
Item

Junta del Tipo de Discontinuidad Resultado

o Longitud Discontinuidad ciones
soldada soldador
1 1J - 1 100% SSM NINGUNA A
2 1J - 2 100% SSM NINGUNA A
3 1J - 3 100% SSM NINGUNA A
4 1J - 4 100% SSM NINGUNA A
5 1J - 5 100% SSM NINGUNA A
6 1J - 6 100% SSM NINGUNA A
7 1J - 7 100% SSM NINGUNA A
8 1J - 8 100% SSM NINGUNA A
9 1J - 9 100% SSM NINGUNA A
10 1J - 10 100% SSM NINGUNA A

A: Aceptado R: Rechazado

P Poro OL Overlap (traslapes) IR Indicación redondeada SP Surcos profundos

E Escoria HL High-Low IA Indicación alargada BA Bordes abruptos
RS Refuerzo de soldadura FP Falta de penetración LA Laminación V Valles
AS Ancho de soldadura FF Falta de fusión S Socavación SAL Salpicaduras
FM Falta material de aporte G Grietas OG Ondulaciones gruesas CR Cráter

Inspeccionado por : ING. SCWI JAVIER MATOS Q. Aprobado por:

27 DE FEBRERO DEL
2024

Fecha de Inspección: Fecha Firma

 SISTEMA DE GESTION DE CALIDAD FORM VT - 01
REPORTE DE INSPECCION VISUAL EN REV. 0
SOLDADURA HOJA 2 de 3
SEGÚN NORMA AWS D1.1 2020 FECHA 02/01/2021

1J1 1J2

1J3 1J4

1J5 1J6

1J7 1J8

1J9 1J10
