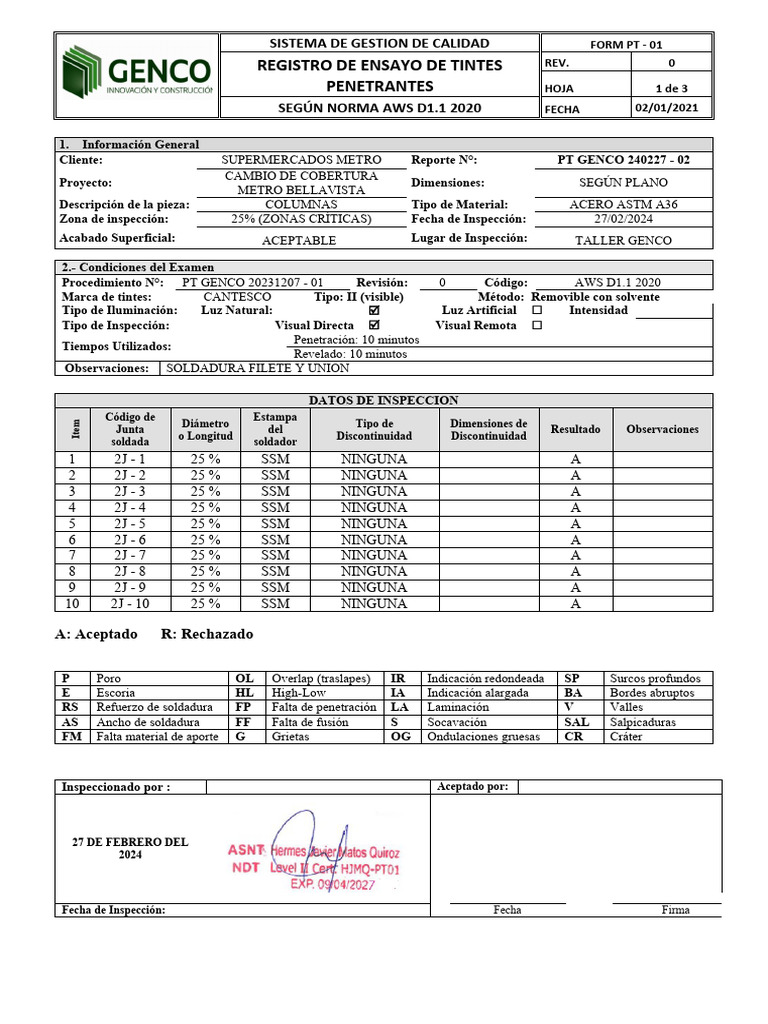

SISTEMA DE GESTION DE CALIDAD FORM PT - 01

REGISTRO DE ENSAYO DE TINTES REV. 0

PENETRANTES HOJA 1 de 3
SEGÚN NORMA AWS D1.1 2020 FECHA 02/01/2021

1. Información General
Cliente: SUPERMERCADOS METRO Reporte N°: PT GENCO 240227 - 02
CAMBIO DE COBERTURA
Proyecto: Dimensiones: SEGÚN PLANO
METRO BELLAVISTA
Descripción de la pieza: COLUMNAS Tipo de Material: ACERO ASTM A36
Zona de inspección: 25% (ZONAS CRÍTICAS) Fecha de Inspección: 27/02/2024
Acabado Superficial: ACEPTABLE Lugar de Inspección: TALLER GENCO

2.- Condiciones del Examen


Procedimiento N°: PT GENCO 20231207 - 01 Revisión: 0 Código: AWS D1.1 2020
Marca de tintes: CANTESCO Tipo: II (visible) Método: Removible con solvente
Tipo de Iluminación: Luz Natural:  Luz Artificial  Intensidad
Tipo de Inspección: Visual Directa  Visual Remota 
Penetración: 10 minutos
Tiempos Utilizados:
Revelado: 10 minutos
Observaciones: SOLDADURA FILETE Y UNION

DATOS DE INSPECCION
Código de Estampa
Diámetro Tipo de Dimensiones de
Item

Junta del Resultado Observaciones


o Longitud Discontinuidad Discontinuidad
soldada soldador
1 2J - 1 25 % SSM NINGUNA A
2 2J - 2 25 % SSM NINGUNA A
3 2J - 3 25 % SSM NINGUNA A
4 2J - 4 25 % SSM NINGUNA A
5 2J - 5 25 % SSM NINGUNA A
6 2J - 6 25 % SSM NINGUNA A
7 2J - 7 25 % SSM NINGUNA A
8 2J - 8 25 % SSM NINGUNA A
9 2J - 9 25 % SSM NINGUNA A
10 2J - 10 25 % SSM NINGUNA A

A: Aceptado R: Rechazado

P Poro OL Overlap (traslapes) IR Indicación redondeada SP Surcos profundos


E Escoria HL High-Low IA Indicación alargada BA Bordes abruptos
RS Refuerzo de soldadura FP Falta de penetración LA Laminación V Valles
AS Ancho de soldadura FF Falta de fusión S Socavación SAL Salpicaduras
FM Falta material de aporte G Grietas OG Ondulaciones gruesas CR Cráter

Inspeccionado por : Aceptado por:

27 DE FEBRERO DEL
2024

Fecha de Inspección: Fecha Firma


SISTEMA DE GESTION DE CALIDAD FORM PT - 01
REGISTRO DE ENSAYO DE TINTES REV. 0

PENETRANTES HOJA 2 de 3
SEGÚN NORMA AWS D1.1 2020 FECHA 02/01/2021

2J1-P 2J1-R

2J2-P 2J2-R

2J3-P 2J3-R

2J4-P 2J4-R

2J5-P 2J5-R
SISTEMA DE GESTION DE CALIDAD FORM PT - 01
REGISTRO DE ENSAYO DE TINTES REV. 0

PENETRANTES HOJA 3 de 3
SEGÚN NORMA AWS D1.1 2020 FECHA 02/01/2021

2J6-P 2J6-R

2J7-P 2J7-R

2J8-P 2J8-R

2J9-P 2J9-R

2 J 10 - P 2 J 10 - R
