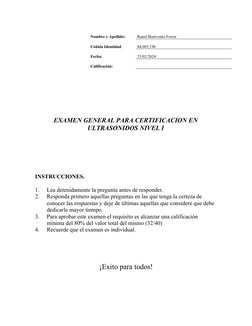

Nombre y Apellido: Ranol Bonivento Ferrer
Cédula Identidad 84,085,196
Fecha: 23/02/2024
Calificación:
EXAMEN GENERAL PARA CERTIFICACION EN
ULTRASONIDOS NIVEL I
INSTRUCCIONES.
1. Lea detenidamente la pregunta antes de responder.
2. Responda primero aquellas preguntas en las que tenga la certeza de
conocer las respuestas y deje de últimas aquellas que considere que debe
dedicarle mayor tiempo.
3. Para aprobar este examen el requisito es alcanzar una calificación
mínima del 80% del valor total del mismo (32/40)
4. Recuerde que el examen es individual.
¡Exito para todos!

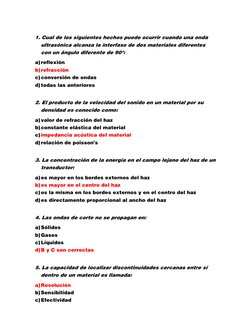

1. Cual de los siguientes hechos puede ocurrir cuando una onda
ultrasónica alcanza la interfase de dos materiales diferentes
con un ángulo diferente de 90°:
a) reflexión
b) refracción
c) conversión de ondas
d) todas las anteriores
2. El producto de la velocidad del sonido en un material por su
densidad es conocido como:
a) valor de refracción del haz
b) constante elástica del material
c) impedancia acústica del material
d) relación de poisson’s
3. La concentración de la energía en el campo lejano del haz de un
transductor:
a) es mayor en los bordes externos del haz
b) es mayor en el centro del haz
c) es la misma en los bordes externos y en el centro del haz
d) es directamente proporcional al ancho del haz
4. Las ondas de corte no se propagan en:
a) Sólidos
b) Gases
c) Líquidos
d) B y C son correctas
5. La capacidad de localizar discontinuidades cercanas entre sí
dentro de un material es llamada:
a) Resolución
b) Sensibilidad
c) Efectividad
d) Retardo de fase
6. En un ensayo de inmersión en agua, la onda de ultrasonido es
transmitida dentro de una pieza de acero con un ángulo de
incidencia de 14. ¿ Cuáles el ángulo de refracción de la onda
transversal ( corte) en la pieza? ( Vtacero = 3240 m/sVagua =
1480 m/s)
a) 27
b) 32
c) 45
d) 19
7. ¿ Cuál es la longitud de una onda ultrasónica que tiene una
frecuencia de 1 Mhz en el acero? ( Vl = 5890 m/s )
a) 0,000589 m
b) 5,89 mm
c) 0,0589 cm
d) ninguna de las anteriores
8. Cuando el ángulo de incidencia es seleccionado entre el primer
ángulo critico y el segundo, el modo de la onda ultrasónica
dentro de la pieza es de tipo:
a) lamb
b) corte
c) longitudinal
d) superficie
9. La longitud de onda puede ser definida como:
a) La frecuencia divida entre la velocidad
b) La distancia a lo largo de un tren de ondas y de un pico a otro
c) La distancia de un punto al siguiente idéntico a lo largo del tren
de ondas
d) La distancia a lo largo de un tren de ondas de un área de alto
movimiento de partículas a una de bajo movimiento.
10. La entalla de 2 mm de ancho del bloque patrón IIW (V1), se
utiliza para:
a) Determinar el punto de salida
b) Verificar la resolución del traductor
c) Calibrar la distancia angular
d) Verificar el ángulo
11. Se produce un haz angular de onda transversal de 45 en una
pieza de acero. ¿Cuál es aproximadamente el ángulo de
incidencia si se emplea una zapata de plástico?. (Velocidad en
el acero = 0.125 plg/microseg, velocidad en el plástico = 0.105
plg/microseg.
a) 54.9
b) 19
c) 36.4
d) 45
12. El primer ángulo crítico en la interfase agua acero es:
a) 16 grados
b) 33 grados
c) 22 grados
d) ninguno de los anteriores
13. EL segundo ángulo critico en la interfase plexiglás acero es:
a) 22 grados
b) 33 grados
c) 67 grados
d) ninguno de los anteriores
14. Cual es el ángulo medio de divergencia de haz en el campo
lejano que produce un traductor de 1 “ (2, 5 cm) de diámetro que
envía ondas longitudinales a una frecuencia de 5 MHZ dentro de
un bloque de plexiglás:
a) 0.5 grados

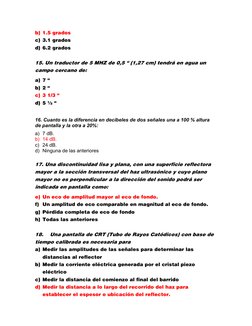

b) 1.5 grados
c) 3.1 grados
d) 6.2 grados
15. Un traductor de 5 MHZ de 0,5 “ (1,27 cm) tendrá en agua un
campo cercano de:
a) 7 “
b) 2 “
c) 3 1/3 “
d) 5 ½ “
16. Cuanto es la diferencia en decibeles de dos señales una a 100 % altura
de pantalla y la otra a 20%:
a) 7 dB.
b) 14 dB.
c) 24 dB.
d) Ninguna de las anteriores
17. Una discontinuidad lisa y plana, con una superficie reflectora
mayor a la sección transversal del haz ultrasónico y cuyo plano
mayor no es perpendicular a la dirección del sonido podrá ser
indicada en pantalla como:
e) Un eco de amplitud mayor al eco de fondo.
f) Un amplitud de eco comparable en magnitud al eco de fondo.
g) Pérdida completa de eco de fondo
h) Todas las anteriores
18. Una pantalla de CRT (Tubo de Rayos Catódicos) con base de
tiempo calibrada es necesaria para
a) Medir las amplitudes de las señales para determinar las
distancias al reflector
b) Medir la corriente eléctrica generada por el cristal piezo
eléctrico
c) Medir la distancia del comienzo al final del barrido
d) Medir la distancia a lo largo del recorrido del haz para
establecer el espesor o ubicación del reflector.

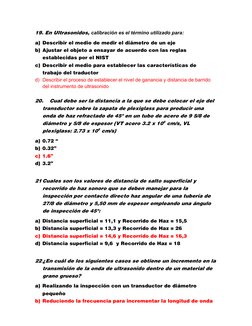

19. En Ultrasonidos, calibración es el término utilizado para:
a) Describir el medio de medir el diámetro de un eje
b) Ajustar el objeto a ensayar de acuerdo con las reglas
establecidas por el NIST
c) Describir el medio para establecer las características de
trabajo del traductor
d) Describir el proceso de establecer el nivel de ganancia y distancia de barrido
del instrumento de ultrasonido
20. Cual debe ser la distancia a la que se debe colocar el eje del
transductor sobre la zapata de plexiglass para producir una
onda de haz refractado de 45° en un tubo de acero de 9 5/8 de
diámetro y 5/8 de espesor (VT acero 3.2 x 105 cm/s, VL
plexiglass: 2.73 x 105 cm/s)
a) 0.72 “
b) 0.32”
c) 1.6”
d) 3.2”
21 Cuales son los valores de distancia de salto superficial y
recorrido de haz sonoro que se deben manejar para la
inspección por contacto directo haz angular de una tubería de
27/8 de diámetro y 5,50 mm de espesor empleando una ángulo
de inspección de 45°:
a) Distancia superficial = 11,1 y Recorrido de Haz = 15,5
b) Distancia superficial = 13,3 y Recorrido de Haz = 26
c) Distancia superficial = 14,6 y Recorrido de Haz = 16,3
d) Distancia superficial = 9,6 y Recorrido de Haz = 18
22 ¿En cuál de los siguientes casos se obtiene un incremento en la
transmisión de la onda de ultrasonido dentro de un material de
grano grueso?
a) Realizando la inspección con un transductor de diámetro
pequeño
b) Reduciendo la frecuencia para incrementar la longitud de onda
c) Cambiando el método de contacto directo a uno por inmersión
d) Cambiando de una onda de tipo longitudinal a una transversal
(corte)
23. Que frecuencia aproximada de transductor se debe utilizar para detectar
una discontinuidad de 0.5 mm en acero:
a. Entre 1 a 2 Mhz.
b. Entre 2,25 a 4 Mhz
c. Entre 5 a 7,5 Mhz
d: Entre 0.5 a 1 Mhz.
24. A que distancia desde la cara del traductor estaría una discontinuidad cuyo eco
se ubica en la 6 división para una rango de pantalla de 150 mm
a. 100 mm
b. 126 mm
c. 63 mm
d. 90 mm
25 ¿ Cuál es la longitud de campo cercano de un transductor de 1
plg que tiene una frecuencia de 1 MHz en el acero ? ( VL = 5890
m/s )
a) 0.274 m
b) 27.4 mm
c) 27.4 cm
d) Ninguna de las anteriores
26 La capacidad de localizar discontinuidades pequeñas es
llamada:
a) Resolución
b) Sensibilidad
c) Longitud de onda
d) Frecuencia.
27 La resolución es inversamente proporcional a:
a) La longitud de onda.
b) Espesor del cristal.
c) Ancho de Banda.
d) Perdida mecánica.
28 Como se denomina al material que se emplea para mejorar la
transmisión de energía ultrasónica desde el traductor a la
pieza
a) Gel
b) Acoplante.
c) Aceite
d) Pasta de contacto.
29 La ley de Snell describe la relación entre la velocidad del
sonido y:
a) El Angulo de la onda refractada.
b) El Angulo de la onda reflejada.
c) A y B son correctas.
d) Ninguna de las anteriores.
30. Cuanto debe ser la distancia de salto para la inspección de una soldadura en
una lámina de 15 mm de espesor y utilizando un transductor de 60 °.
a) 60 mm
b) 52 mm
c) 30 mm
d) 45 mm
31 El propósito principal de un patrón de referencia es:
a) Suministrar la guía para el ajuste de los controles del
instrumento para revelar las discontinuidades que son
perjudiciales para el uso final del producto.

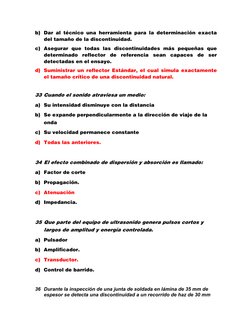

b) Dar al técnico una herramienta para la determinación exacta
del tamaño de la discontinuidad.
c) Asegurar que todas las discontinuidades más pequeñas que
determinado reflector de referencia sean capaces de ser
detectadas en el ensayo.
d) Suministrar un reflector Estándar, el cual simula exactamente
el tamaño crítico de una discontinuidad natural.
33 Cuando el sonido atraviesa un medio:
a) Su intensidad disminuye con la distancia
b) Se expande perpendicularmente a la dirección de viaje de la
onda
c) Su velocidad permanece constante
d) Todas las anteriores.
34 El efecto combinado de dispersión y absorción es llamado:
a) Factor de corte
b) Propagación.
c) Atenuación
d) Impedancia.
35 Que parte del equipo de ultrasonido genera pulsos cortos y
largos de amplitud y energía controlada.
a) Pulsador
b) Amplificador.
c) Transductor.
d) Control de barrido.
36 Durante la inspección de una junta de soldada en lámina de 35 mm de
espesor se detecta una discontinuidad a un recorrido de haz de 30 mm

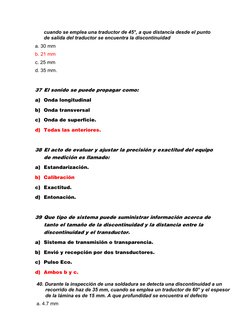

cuando se emplea una traductor de 45°, a que distancia desde el punto
de salida del traductor se encuentra la discontinuidad
a. 30 mm
b. 21 mm
c. 25 mm
d. 35 mm.
37 El sonido se puede propagar como:
a) Onda longitudinal
b) Onda transversal
c) Onda de superficie.
d) Todas las anteriores.
38 El acto de evaluar y ajustar la precisión y exactitud del equipo
de medición es llamado:
a) Estandarización.
b) Calibración
c) Exactitud.
d) Entonación.
39 Que tipo de sistema puede suministrar información acerca de
tanto el tamaño de la discontinuidad y la distancia entre la
discontinuidad y el transductor.
a) Sistema de transmisión o transparencia.
b) Envió y recepción por dos transductores.
c) Pulso Eco.
d) Ambos b y c.
40. Durante la inspección de una soldadura se detecta una discontinuidad a un
recorrido de haz de 35 mm, cuando se emplea un traductor de 60° y el espesor
de la lámina es de 15 mm. A que profundidad se encuentra el defecto
a. 4.7 mm
b. 12.5 mm
c: 7.5 mm
d. 10 mm
