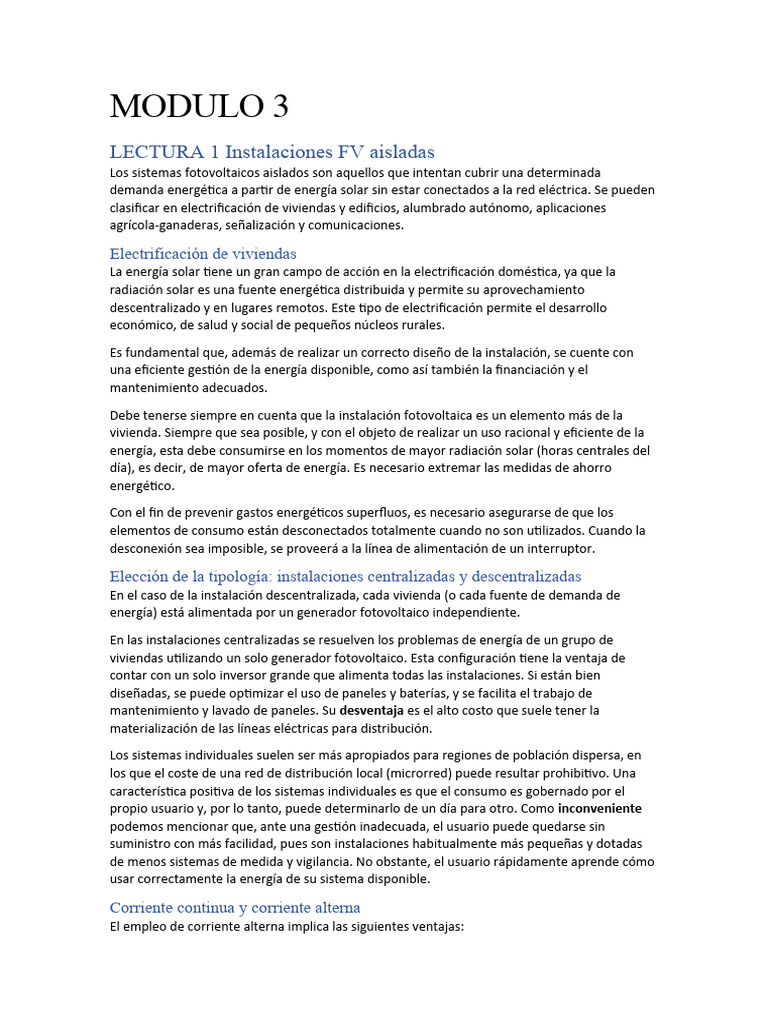

MODULO 3

LECTURA 1 Instalaciones FV aisladas

Los sistemas fotovoltaicos aislados son aquellos que intentan cubrir una determinada
demanda energética a partir de energía solar sin estar conectados a la red eléctrica. Se pueden
clasificar en electrificación de viviendas y edificios, alumbrado autónomo, aplicaciones
agrícola-ganaderas, señalización y comunicaciones.

Electrificación de viviendas
La energía solar tiene un gran campo de acción en la electrificación doméstica, ya que la
radiación solar es una fuente energética distribuida y permite su aprovechamiento
descentralizado y en lugares remotos. Este tipo de electrificación permite el desarrollo
económico, de salud y social de pequeños núcleos rurales.

Es fundamental que, además de realizar un correcto diseño de la instalación, se cuente con

una eficiente gestión de la energía disponible, como así también la financiación y el
mantenimiento adecuados.

Debe tenerse siempre en cuenta que la instalación fotovoltaica es un elemento más de la

vivienda. Siempre que sea posible, y con el objeto de realizar un uso racional y eficiente de la
energía, esta debe consumirse en los momentos de mayor radiación solar (horas centrales del
día), es decir, de mayor oferta de energía. Es necesario extremar las medidas de ahorro
energético.

Con el fin de prevenir gastos energéticos superfluos, es necesario asegurarse de que los
elementos de consumo están desconectados totalmente cuando no son utilizados. Cuando la
desconexión sea imposible, se proveerá a la línea de alimentación de un interruptor.

Elección de la tipología: instalaciones centralizadas y descentralizadas

En el caso de la instalación descentralizada, cada vivienda (o cada fuente de demanda de
energía) está alimentada por un generador fotovoltaico independiente.

En las instalaciones centralizadas se resuelven los problemas de energía de un grupo de

viviendas utilizando un solo generador fotovoltaico. Esta configuración tiene la ventaja de
contar con un solo inversor grande que alimenta todas las instalaciones. Si están bien
diseñadas, se puede optimizar el uso de paneles y baterías, y se facilita el trabajo de
mantenimiento y lavado de paneles. Su desventaja es el alto costo que suele tener la
materialización de las líneas eléctricas para distribución.

Los sistemas individuales suelen ser más apropiados para regiones de población dispersa, en
los que el coste de una red de distribución local (microrred) puede resultar prohibitivo. Una
característica positiva de los sistemas individuales es que el consumo es gobernado por el
propio usuario y, por lo tanto, puede determinarlo de un día para otro. Como inconveniente
podemos mencionar que, ante una gestión inadecuada, el usuario puede quedarse sin
suministro con más facilidad, pues son instalaciones habitualmente más pequeñas y dotadas
de menos sistemas de medida y vigilancia. No obstante, el usuario rápidamente aprende cómo
usar correctamente la energía de su sistema disponible.

Corriente continua y corriente alterna

El empleo de corriente alterna implica las siguientes ventajas:
  Los equipos de consumo tienen un mercado mucho más desarrollado. Suelen ser más
fiables, baratos y fáciles de encontrar en comercios.
 La instalación precisa, en general, menor sección en cables y, por tanto, menor coste
por este concepto.

Por el contrario, la utilización de corriente alterna tiene el inconveniente de la necesidad de

emplear un inversor cuya utilización supone una reducción de la eficiencia global del sistema,
además de añadirle coste.

Las ventajas de la corriente continua son, principalmente, la sencillez y la eficacia de las

instalaciones, pero con el inconveniente de que no existen, o son más caros, los equipos de
consumo.

Bombeo de agua con energía solar fotovoltaica

El bombeo de agua solar es una aplicación muy extendida de la energía fotovoltaica y
generalmente se utiliza en establecimientos rurales para riego, uso ganadero y suministro de
agua potable.

Suelen ser sistemas muy fiables, que no requieren de mucho mantenimiento y tienen la
posibilidad de ser modulables o ampliables. Su principal desventaja es el alto costo inicial en
comparación con los sistemas de bombeo tradicional.

Los sistemas fotovoltaicos son competitivos con respecto a los sistemas convencionales en las
siguientes circunstancias:

 Se requieren cantidades pequeñas de energía

 El lugar es remoto o de difícil acceso
 Se prefiere alta fiabilidad y bajo mantenimiento.
 Se dispone de recurso solar suficiente.
 Se prefiere bajo impacto ambiental

Los sistemas de bombeo solar tienen casi los mismos componentes que un sistema tradicional
y su mantenimiento también es similar. De forma general, los principales componentes de
estos sistemas pueden ser los siguientes:

 Módulos fotovoltaicos.
 Controlador (regulador).
 Motor acoplado a una bomba.
 Tanque de almacenamiento.

Video 1: Bombeo solar

Recuperado de https://www.youtube.com/watch?v=8j6hRyNFk5w

LECTURA 2 Principales componentes

Para realizar este análisis se dividirán los componentes de la instalación en cuatro grupos:
bloque de generación, bloque de acumulación, bloque de carga y bloque de cableado.

Bloque de generación
Está formado por paneles fotovoltaicos interconectados entre sí. El número y el tipo de
conexión de los paneles dependen de varios factores:

 El valor promedio de la radiación del lugar.

  La carga (régimen y tipo).
 La máxima potencia nominal de salida del panel seleccionado.

Para el caso de los sistemas aislados, la mayor parte de la generación eléctrica generada se
acumula en las baterías, mientras que el resto se pierde debido a las pérdidas asociadas con el
proceso de carga.

Bloque de acumulación
Este bloque está formado por el banco de baterías, el regulador de carga y los fusibles o
sistemas de protección.

Banco de baterías
Las baterías son el elemento responsable de entregar energía de forma constante al circuito,
ya que los paneles generan energía durante el día. La capacidad del banco de baterías
dependerá de la radiación solar, por tanto, poner un banco de baterías sobredimensionado no
necesaríamente es mejor, ya que no se cargarán y se producirá sulfatación en ellas.

El uso de las baterías suele ser constante, con cargas y descargas de duración diarias. Las
baterías más utilizadas son las estacionarias de ciclo profundo.

El banco de baterías de una instalación aislada representa un porcentaje importante de la

inversión, no solo por el alto costo de las baterías, sino también debido a la necesidad de
mantenimiento y recambio periódico de estas.

Las baterías funcionan acumulando y cediendo energía eléctrica por una reacción química.
Durante la carga, la energía eléctrica se transforma en química y en la descarga se produce el
proceso inverso. Esta transformación sucede entre dos placas de metal, electrodos y un
líquido con carga eléctrica, electrolito, que se descompone para producir corriente durante la
descarga y la carga.

En la descarga, el ácido se transforma en sulfato de plomo en las placas y disminuye el grosor

de estas. Cuanto mayor es el grosor, más capacidad tiene la batería. En la carga, el ácido
vuelve al electrolito, mientras que el plomo y dióxido de plomo vuelven a las placas. En el
proceso hay pérdidas de hidrógeno y oxígeno que hacen necesario reponer el agua perdida. En
las descargas se pierde plomo y en las cargas, electrolito, lo que limita la vida de los
acumuladores.

Tipos de batería
 Estacionarias monobloc: como su nombre lo indica, estas baterías están formadas por
un solo bloque y generalmente se encuentra de 12 V o 6 V. Son de menor capacidad
que las traslúcidas o las herméticas de un vaso o célula.
 Estacionarias traslúcidas o transparentes: Son baterías que se encuentran separadas
en células, pero el material que las cubre permite ver el interior de la batería
(transparente) o no (traslúcidas). Tensión de 2 V, pero sus valores de capacidad son
mucho mayores que los de una batería de monobloc.
 Estacionarias herméticas: son las denominadas también como "sin mantenimiento", ya
que no requieren que se cargue líquido en su interior. Generalmente, este tipo de
baterías son selladas y gelificadas, lo cual significa que el electrolito es mucho más
denso. Es importante tener en cuenta que el que se denominen "sin mantenimiento"
no significa que no requieran ningún tipo de mantenimiento, sino que solamente
deben ser sometidas a tareas de limpieza y controles de recarga.
  Baterías de litio: elevada vida útil y una capacidad de carga muy eficiente. No
requieren de mantenimiento y tampoco emiten gases, por lo que se pueden instalar
en el interior de las viviendas.

Video 1: Baterías solares, diferencias y tipos: litio, monoblock y estacionarias

Recuperado de https://youtu.be/cYoSx9M9Ce8

Características de las baterías

 Capacidad de carga nominal: la cantidad de energía que se obtiene en una descarga se
mide en amperios-hora. Se mide a una temperatura de 25 °C y se considera la batería
descargada a 1.8 V/vaso (10.8 V, batería 12 V). La capacidad se suele referenciar
utilizando períodos de tiempo de 10, 20 o 100 horas. La nomenclatura es, por ejemplo,
55 Ah C20. Esto significa que el tiempo de descarga es de 20 horas.
 Profundidad de descarga: es la capacidad que se puede descargar respecto a la
nominal. Puede ser de dos tipos:
o Descarga superficial: Descargas de entre 10 % y 15 % normalmente, pudiendo
llegar al 40-50 %. Se utiliza en equipos de telecomunicaciones.
o Descarga profunda: Descargas de entre un 20 % y un 25 % normalmente,
pudiendo llegar al 80 %. Son utilizadas en fotovoltaica.
 Vida útil de los ciclos: un ciclo está formado por una carga y una descarga. A mayor
profundidad de descarga, menos ciclos de vida tiene la batería.
 Tensión: indicada como tensión nominal, se representa como el producto de 2 V por
cada vaso. En el caso de las monobloc, disponen de 6 vasos y, por lo tanto, tienen una
tensión de 12 V, mientras que las traslúcidas disponen de un 1 vaso y tienen una
tensión nominal de 2 V.
 Ciclo de vida: Indica el número de veces que es posible cargar completamente la
batería. Esto es debido a que durante los procesos de carga y descarga va perdiendo
propiedades. El ciclo de vida se ve seriamente reducido cuando se producen los
efectos de sobrecarga o sobredescarga. La batería se considera inservible cuando la
capacidad de carga ha disminuido un 20 % con respecto al valor nominal.

Asociación de las baterías

 Asociación en serie: cuando se realizan conexiones en serie lo que se logra es
aumentar la tensión del arreglo. Este tipo de conexión se realiza conectando el borne
positivo de una batería al negativo de la siguiente. De esta forma se suman las
tensiones, pero la corriente permanece constante.
 Asociación en paralelo: cuando se asocian baterías en paralelo lo que se logra es
aumentar la corriente sin afectar la tensión. Esta conexión se realiza conectando el
polo positivo de una batería con el polo positivo de la siguiente batería y el polo
negativo de una batería con el polo negativo de la siguiente batería, tantas veces como
elementos se necesiten.

Regulador de carga
Se encarga de controlar las cargas y descargas de la batería, con lo que la protege y evita
averías. También evita que la corriente no vuelva hacia los paneles durante la noche, gracias a
un diodo que ejecuta esta función. Determinados modelos proveen funciones auxiliares, como
la de monitoreo del nivel de carga del banco de baterías, visualización de la corriente de
carga–descarga y voltaje en paneles.
Los parámetros eléctricos que se deben tener en cuenta en un regulador de carga son los
siguientes

 Voltaje nominal: El voltaje nominal del bloque generador determinará el voltaje

nominal del regulador de carga. Los dos voltajes más popularizados son 12V y 24V,
pero pueden conseguirse unidades que trabajan a mayores voltajes (múltiplos de 12).
 Máximo voltaje de entrada: El sistema debe estar dimensionado de tal forma que el
voltaje a la entrada del regulador (proveniente de los paneles) no sea mayor que el
máximo tolerado.
 Máxima corriente: La máxima corriente que puede manejar el regulador será uno de
los parámetros más importantes en su elección.
 Protecciones típicas: Los reguladores de carga poseen protecciones que ayudan a
resguardar el dispositivo contra una mala instalación o un uso erróneo.

Existen dos tipos de tecnologías de reguladores de carga: los MPPT y los PWN.

 PWM (Modulación por Ancho de Pulso): regulan el flujo de energía a la batería

reduciendo la corriente gradualmente, para lo cual utilizan la tecnología de
modulación de ancho de pulso (PWM). Estos controladores de carga están disponibles
en muchos tamaños y para una gran variedad de aplicaciones. El voltaje nominal debe
ser el mismo que el del banco de baterías. Operan en el punto de trabajo del panel
fijado por la tensión del banco de baterías.
 MPPT (Seguidor de Punto de Máxima Potencia): estos reguladores son capaces de
trabajar en el punto de máxima potencia del panel solar independientemente de la
tensión del banco de batería. Esto se traduce en un incremento de la eficiencia de
carga de hasta un 30 %

Inversor-cargador
Para evitar problemas eléctricos, estos dispositivos cuentan con protecciones de sobrecarga o
sobredescarga de la batería y posibles cortocircuitos a la entrada. Este tipo de inversores
pueden clasificarse en dos tipos: los de onda modificada y los de onda pura.

 Onda sinusoidal modificada (MSW): Si bien puede alimentar a la mayoría de los

electrodomésticos, esta forma de onda puede presentar inconvenientes de
rendimiento en los dispositivos eléctricos que cuenten con cargas inductivas
(motores). Su ventaja más importante es su bajo costo.
 Onda sinusoidal pura (PSW): Son mucho más sofisticados que los MSW y están
diseñados para reproducir la energía suministrada por las compañías eléctricas. Este
tipo de equipo es ideal para poder alimentar los equipos electrónicos más sofisticados
(impresoras láser, televisores plasma, etc). Como desventaja más importante se puede
mencionar su elevado costo respecto a los MSW.

Los parámetros eléctricos que definen el funcionamiento de los inversores son los siguientes:

 Potencia: Existen dos valores de potencia. Un valor que corresponde a la potencia que
el aparato puede manejar en forma continua, llamado potencia nominal, y otro que
corresponde al de la máxima potencia que tolera durante un tiempo especificado,
denominado potencia máxima.
  Voltaje de entrada: Los inversores suelen funcionar con entradas de 12 V y 24 V, pero
pueden encargarse de 48 V al fabricante. Existen modelos de inversor con
reconocimiento automático del voltaje de entrada.
 Voltaje de salida: Indica el valor de la tensión AC que se entrega en el sistema.

LECTURA 3 Principios de diseño y producción de energía

Diseño de un sistema aislado
Se deben tener en cuenta dos parámetros fundamentales para realizarlo: demanda energética
a cubrir y energía disponible (es decir, la radiación solar disponible). Un buen diseño está
acompañado de una buena lectura e interpretación de los verdaderos requerimientos del
usuario, se debe conocer de la forma más exacta posible los consumos de energía (es decir, el
perfil de carga).

Los dos métodos de dimensionado más utilizados son los siguientes:

 Método del mes peor: El balance de energía se realiza seleccionando el mes en el que
se dan las condiciones menos favorables.
 Método de la probabilidad de fallo en el consumo: se realiza teniendo en cuenta
valores promedio de consumo de energía utilizando periodos largos de tiempo

Los factores que determinan principalmente el diseño son la radiación solar, el período o perfil
de consumo, las características eléctricas de las cargas y las características de cada uno de los
componentes elegidos.

A continuación, se muestran los pasos necesarios a seguir para poder dimensionar un sistema
fotovoltaico aislado:

 Relevamiento de los consumos eléctricos y cálculo de energía.

 Dimensionamiento del banco de baterías.
 Dimensionamiento del sistema solar fotovoltaico.
 Verificación del regulador de carga y arreglo de paneles.
  Verificación del inversor

Relevamiento de los consumos eléctricos y cálculo de energía

El perfil de carga nos brinda información referida a la forma en que se producen los consumos
a lo largo del día, es decir, la simultaneidad de las cargas. El perfil de carga es una herramienta
fundamental para saber si el sistema tendrá, o no, un banco de baterías de reserva. Podemos
encontrar diferentes perfiles de carga:

1. Perfil de consumo constante: Este perfil es muy común en aplicaciones como sistemas
de alarma, señalización marina, señalización ferroviaria, comunicaciones, estaciones
meteorológicas, etc.
2. Perfil de consumo nocturno: El consumo es inversamente proporcional a la duración
del día. En invierno los consumos son mayores que en verano. Es común en
aplicaciones de iluminación, señalización de carreteras, carteles publicitarios, etc.
3. Perfil de consumo diurno: Este tipo de consumo suele ser común en bombeo solar
para uso agrícola. El perfil anual de este consumo es similar al de radiación solar: alto
en verano y más bajo en invierno.
4. Perfil de consumo doméstico: En este caso concreto, para hacer el perfil del consumo
hay que tener en cuenta los hábitos del lugar estudiando cada caso particular. Por lo
tanto, no se puede establecer una gráfica genérica.

Estimación del consumo

 Consumo energético de CC [Wh/día]: Energía que consumen los artefactos de CC de
manera diaria. Ejemplo: si se tienen 3 lámparas LED de 10 W que se utilizan durante 8
horas al día, el consumo energético diario es de 3 lámparas x 8 h x 10 W = 240 Wh/día.
 Consumo energético de CA [Wh/día]: Energía que consumen los artefactos de CA de
manera diaria. Ejemplo, para 2 notebooks que consumen 50 W cada una y que se
utilizan durante 4 horas al día, el consumo energético diario es 2 notebooks x 4 h x 50
W = 400 Wh/día.

Es fundamental tener en cuenta que, si bien las heladeras y freezers se utilizan las 24 h, su
funcionamiento es de 1/3 del tiempo total (8 h).

Estimación de las pérdidas

1. ηB: Eficiencia debida al rendimiento de la batería. Su valor, típicamente, puede oscilar
entre 75 % y un 90 %.
2. ηinv: Eficiencia debida al rendimiento del inversor utilizado. Los valores por defecto
suelen oscilar entre el 85 % y el 98 %.
3. ηR: Eficiencia debida al rendimiento del regulador empleado. Suele depender de la
tecnología utilizada, pero, si no se conoce, se escoge un valor por defecto del 90 %
4. ηX: Eficiencia que contempla pérdidas varias, que pueden ser por temperatura, por
suciedad, por cableado, etc

Dimensionamiento del banco de baterías

Para su dimensionamiento se deben tener en cuenta dos conceptos fundamentales:
Autonomía de uso (N): capacidad que tiene el banco para proveer la energía suficiente sin
aporte de energía del sol

Profundidad de descarga (DOD): es cuánto de la carga total de la batería será utilizado. Por lo
general, se recomienda que este valor no sea mayor al 80 % (es decir que de la capacidad total
de la batería solo se utilizará el 80 %). Se realiza de este modo con el objeto de alargar la vida
útil de las baterías

Teniendo en cuenta el valor de voltaje nominal y la capacidad nominal de la batería, se calcula

la cantidad de baterías en serie (Ns) y en paralelo (Np) utilizando las siguientes expresiones:

Dimensionamiento de los paneles solares fotovoltaicos

Para poder determinar la cantidad de paneles es necesario contar con datos de la radiación
solar del lugar en donde se realizará la instalación. Estos datos pueden extraerse de fuentes
locales, como puede ser el Atlas de la energía solar de la República Argentina realizado por
Grossi Gallegos y Righini, o de datos internacionales, como los de la NASA POWER.

Obtenido el valor de radiación solar se debe estimar el número de "Horas Solar Pico" que
recibe el arreglo FV en la zona. Se define como “HSP” el tiempo en horas en el que se produce
el mejor índice de irradiación solar en un día. Una Hora Solar Pico es una hora de 1000 W/m2
de luz solar.

Se determina la cantidad necesaria de paneles con la siguiente fórmula:

 FS: Factor de Seguridad. Incrementa la cantidad de energía demandada para recuperar

las baterías ante periodos consecutivos sin sol.
 ET: Consumo diario de energía. Según los datos surgidos del relevamiento.
  Wp: Watt-pico. Potencia nominal del módulo en STC
 0.7: Reducción de potencia por diferencias con STC. Deprime los valores del módulo en
condiciones de laboratorio.

Verificación del regulador de carga y del inversor

Para poder finalizar con el proceso de dimensionamiento del sistema solar fotovoltaico es
fundamental verificar que la cantidad de paneles pueda ser conectada a los reguladores de
carga y que este sea compatible con las baterías que se utilizarán. También es importante
tener en cuenta que el tamaño del inversor a utilizar coincida con los consumos estimados,
que su tensión de entrada coincida con la del banco de batería y la de salida con la de los
consumos.

En esta etapa del diseño se debe verificar que la potencia máxima de los paneles no sea
superior a la potencia máxima que soporta el regulador, como así también los valores de
tensión y de corriente.

Video 1: QMAX - REGULADOR MPPT 200 Voc / Energía Solar Fotovoltaica

Recuperado de https://www.youtube.com/watch?v=IzZH8guJ1pA

Análisis de los costos de equipos e instalación

Para poder realizar un análisis de costos de la instalación es importante, en primera medida,
tener en cuenta los costos de los equipos esenciales: paneles, inversor, regulador de carga y
baterías. Luego se debe analizar la forma en que los paneles se van a colocar, ya que estos
pueden ser instalados sobre el terreno o sobre el techo, en estructuras coplanares o
estructuras con inclinación, con cierto ángulo de inclinación definido en el dimensionamiento.
A su vez se debe tener en cuenta los accesorios extras que van a ser necesarios, como pueden
ser protecciones, cables, conectores MC4, gabinetes, caños eléctricos, bandejas, etc.

Se debe analizar el costo de la mano de obra teniendo en cuenta la distancia a la que se

encuentra la obra y los viáticos necesarios para poder instalarla.

LECTURA 4 Montajes, conexiones, protecciones y

mantenimiento
Protecciones en corriente continúa
Grupo generador fotovoltaico
En un grupo de paneles solares, la máxima corriente que existe es la de cortocircuito y, como
es sabido, los conductores se dimensionan para soportar 1.25 Icc. Si en un grupo de paneles
conectados en 3 o más ramas en paralelo una rama entra en cortocircuito, la corriente será
Iccp x (N - 1).

Cuando se conectan en paralelo, la tensión es la misma, pero si una fila baja su tensión, las
otras –para igualarse– hacen una fuga rápida de intensidad, lo que puede provocar daños en la
fila de menor voltaje.

Una forma de evitar este inconveniente es poner, en grupo de 3 o más filas, diodos de bloqueo
o fusibles, o magnetotérmicas en cada una, además del diodo en inversa de los paneles, que
soporta 1.5 Icc.
  Diodos de bloqueo: Se utilizan para impedir el paso de la corriente inversa. Tienen
como desventaja el consumo y solo se recomiendan en caso de que existan sombras
parciales. La ventaja es que no se deben reponer, como los fusibles.
 Fusibles: Se dimensionan para soportar entre 1.25 y 2 veces la corriente de
cortocircuito de la fila y una tensión de 1.2 Vcag. La desventaja es que deben ser
cambiados en caso de falla, pero disipan menos potencia que los diodos.
 Interruptores automáticos magnetotérmicos: Tienen que ser especiales para
corriente continua.
 Descargador de sobretensión: Debido a que existen sobretensiones transitorias por
descargas atmosféricas que se deben derivar a tierra, es que se utilizan descargadores
y puesta a tierra de 10 Ω, que permiten que la corriente producto de las
sobretensiones se descargue. Este tipo de dispositivo se instala en la caja de
conexiones del generador o a la entrada del inversor. La distancia de cobertura es de
unos 15 m. Se conectan entre el positivo, el negativo y tierra

Inversor/cargador a las baterías

Generalmente se utilizan fusibles del tipo NH y el valor del fusible va a ser en función de la
potencia máxima del inversor (potencia pico) y la tensión del banco de batería.

Generalmente, se utilizan fusibles del tipo NH y el valor del fusible será en función de la
potencia máxima del inversor (potencia pico) y la tensión del banco de batería.

Protecciones en corriente alterna

 Protección del inversor: para el caso de los inversores de sistemas aislados, se
recomienda proteger la tensión de entrada de cortocircuitos en CA y sobrecargas.
 Protección del inversor al cuadro de protección: No es obligatorio, pero se
recomienda para operaciones de mantenimiento. de esta forma, se aísla el inversor y
se protege la línea de salida. Comúnmente se denomina cuadro de maniobra CA, está
formado por un interruptor termomagnético, una protección de sobretensiones y un
interruptor diferencial de 30 mA para evitar contactos indirectos.
 Protecciones contra sobretensiones: hay sobretensiones transitorias por descargas
atmosféricas que se pueden derivar a tierra. Se utilizan descargadores y puesta a tierra
de unos 10 Ω, que hacen que la corriente del rayo se descargue por esta.

En el caso de los parques solares, por su gran extensión están expuestos a problemas
atmosféricos. Muchas discontinuidades en el servicio eléctrico tienen su origen en este motivo.
Se suele utilizar una protección externa contra el rayo y una interna contra las sobretensiones.

 Protección de sobretensión CC: Se instalan en la caja de conexiones del generador o a

la entrada del inversor. Esta protección se conecta entre el positivo, el negativo y
tierra, siempre lo más cerca posible del equipo a proteger.
  Protección de sobretensión CA: Se coloca cerca del inversor. Como en el caso de CC,
se conecta la fase, el neutro y tierra.

Puesta a tierra
Consiste en unir eléctricamente las masas metálicas con tierra, para conseguir protección
contra los siguientes problemas:

1. Contactos indirectos.
2. Descargas atmosféricas

Parte CC: Se deben conectar los marcos de los paneles, la estructura soporte y las masas
metálicas. Para tensiones mayores a 24 V habrá una monitorización de aislamiento o detector
de fugas

Para el caso de instalaciones grandes se detendrá la instalación con el primer fallo como
prevención a corrientes importantes. Esta protección puede estar incorporada en el inversor.

Las instalaciones grandes (corrientes superiores a 100 A) no siempre son seguras por
degradación de los aislantes, porque la resistencia no es infinita, por humedad, etc. Por lo
tanto, se conecta el negativo a tierra, esquema TN, y la protección con un interruptor
diferencial que detecta fugas en continuo.

Es recomendable utilizar grados de protección clase II (doble aislamiento) en elementos y

conductores.

Las estructuras de montaje deben estar conectadas a tierra, ya sea a través de una malla o de
una jabalina.

Medidas de protección y seguridad eléctrica

Se debe prestar atención especial a contar con los equipos de protección individual APP, como
casco, guantes aislantes, arneses de seguridad, gafas de seguridad, calzado de seguridad, etc.

También es fundamental contar con una muy buena señalización de la zona de trabajo

Las estructuras de montaje deben estar conectadas a tierra, ya sea a través de una malla o de
una jabalina.

MODULO 4
LECTURA 1 Sistemas solares fotovoltaicos on grid
Introducción a las instalaciones fotovoltaicas conectadas a red
Al estar conectado el sistema a la red, el faltante de energía (en el caso de consumir más de lo
que se produce) se obtiene de la red de energía eléctrica.

Este tipo de instalaciones no usa baterías ni reguladores de carga y se compone únicamente de

módulos fotovoltaicos (iguales a los usados en las instalaciones off grid) e inversores. Las
principales características que deben cumplir son:

Disponer de un sistema de medida de la energía consumida y entregada, ser capaz de

interrumpir o reanudar el suministro en función del estado del campo de paneles y adaptar la
corriente alterna producida por el inversor a la fase de la energía de la red.
Ademas debe:

1. Brindar protección ante el funcionamiento en isla: Cuando se produce un corte de

energía eléctrica en la red el inversor debe dejar de funcionar (esto se realiza por
medidas de seguridad).
2. Garantizar cierta calidad de energía: Para que sea apta para la distribución.

Generación distribuida
Se conoce como generación eléctrica distribuida a la generación de energía eléctrica cerca del
punto de consumo. Algunas de las ventajas:

 Baja los requerimientos de transporte de energía.

 Disminuye las pérdidas por transporte y distribución.
 Contribuye a regular la tensión en el caso de realizar la instalación en los extremos de
línea.
 Reduce la emisión de gases de efecto invernadero al reemplazar la quema de
combustibles fósiles.

En el caso particular de la generación de energía renovable a partir de los sistemas FV, estos
tienen la ventaja de tener mayor aplicación en zonas urbanas y se adaptan fácilmente a la
construcción debido a su modularidad e integración arquitectónica

A partir del año 2010 y como consecuencia de una serie de políticas nacionales (Ley 26190/06,
Programa GENREN, Res. Secretaría de Energía N° 108/11) y provinciales la capacidad FV
instalada en la Argentina ha crecido sustancialmente:

El primer hito en dicha dirección fue la puesta en operación de la planta FV de 1,2 MW en la

localidad de Ullúm, San Juan, en el año 2010.

Entre las iniciativas provinciales se destaca el Programa Provincial de Incentivos a la

Generación de Energía Distribuida (PROINGED)

En 2016, a partir de la vigencia de la Ley N° 27.191/15 y con la intención de cumplir con el 8 %

de generación a partir de energías renovables.

Legislación local
En el año 2018 la Secretaría de Energía publicó en el Boletín Oficial la Resolución N° 314/2018
para poner en marcha la ley nacional de generación distribuida Ley N° 27.424

La ley de generación distribuida tiene por objeto fijar las políticas y establecer las condiciones
jurídicas y contractuales para la generación de energía eléctrica de origen renovable por parte
de usuarios de la red de distribución, para su autoconsumo, con eventual inyección de
excedentes a la red, y establecer la obligación de los prestadores del servicio público de
distribución de facilitar dicha inyección, asegurando el libre acceso a la red de distribución

A su vez, establece cuáles son las obligaciones que deben cumplir los prestadores de servicio
público de distribución (distribuidoras locales) para permitir la inyección de energía y asegurar
el libre acceso a la red de distribución, como así también las obliga a tener que comprar toda la
energía que el usuario generador inyecte a la red. Las empresas distribuidoras podrán
suspender el servicio de inyección en caso que se demuestre fehacientemente que el equipo de
generación distribuida esté incumpliendo con algunas obligaciones.
La normativa dispone cómo debe realizarse el trámite, cuál es el usuario generador, cómo
solicitar la reserva de potencia, quiénes están autorizados para realizar este tipo instalaciones
(ya que deberá estar avalado por instaladores calificados) y cómo debe realizarse la solicitud
para instalar el medidor bidireccional. Asimismo, dispone las especificaciones técnicas que
deben cumplir los equipos a instalar.

LECTURA 2 Componentes de la instalación

Descripción de los componentes principales
Módulos fotovoltaicos
Es el elemento fundamental de cualquier sistema solar fotovoltaico. Está compuesto por los
siguientes elementos: células solares o células fotovoltaicas, fabricadas mediante la
cristalización del silicio que pueden ser de tres tipos principales:

 Silicio monocristalino: En las que el silicio que compone las células está formado por
un único cristal, cuya red cristalina es idéntica en todo el cristal y caracterizada por la
solidificación de los átomos de silicio en tres direcciones espaciales perpendiculares
entre sí, y sin imperfecciones.
 Silicio policristalino: En la que los procesos de cristalización del silicio no son
ordenados, obteniéndose redes cristalinas diferentes en cada cristal y
conformándose la célula mediante la unión de diferentes cristales.
 Silicio amorfo: En el cual no hay red cristalina alguna y el material es depositado sobre
finas capas que se unen entre sí.

El fundamento de la corriente eléctrica interna está en la existencia de dos zonas de

conductividades diferentes denominadas p y n en el material que constituye las células.

Estas zonas se logran añadiendo impurezas en el silicio (dopaje del silicio). Las impurezas de
boro generan la zona p (positiva por tener un electrón de enlace menos que el silicio) y las
impurezas de fósforo generan la zona tipo n (negativo, por tener un electrón de enlace más que
el silicio).

Al incidir la radiación solar (fotones) y unirse ambas zonas (p y n) de los semiconductores, se

generará una fuerza electromotriz por el movimiento de los electrones (cargas -) en exceso de
la zona n hacia los huecos (cargas +) de la zona p.

Además de las células solares, los paneles solares están compuestos por:

 Recubrimiento exterior: Generalmente de vidrio para facilitar al máximo la captación

de la radiación solar por la célula fotovoltaica. También los hay de materiales
orgánicos.
 Material encapsulante: Actúa como protección de las células. Para este fin se utilizan
productos a base de siliconas que son muy transparentes a la radiación solar y no se
degradan fácilmente con el tiempo, protegiendo a las células contra la acción de la
humedad.
 Recubrimiento posterior: Dota al módulo de protección y sirve de cerramiento. Suele
ser también de vidrio (tedlar). En ocasiones este recubrimiento es de color claro, lo
que supone una ventaja, ya que la radiación solar que ha pasado entre las células es
reflejada por esa superficie y vuelve hacia el recubrimiento exterior, el cual vuelve a
reflejar la radiación y es absorbida por las células.
  Conexiones eléctricas: Deben ser accesibles, normalmente se sitúan en la parte
posterior del módulo. Estas conexiones deberán garantizar la estanqueidad en la
conexión con otros módulos o con el conductor exterior.
 Marco metálico: De aluminio anodizado o acero inoxidable para envolver todo el
conjunto del módulo. Tiene que ser una estructura estanca y que esté preparada para
la fijación en el bastidor o su integración en otro sistema constructivo.

Los parámetros eléctricos que definen las caracterisiticas de los paneles solares son:

 Corriente de cortocircuito (ISC): Es la corriente que circula cuando los terminales

positivo y negativo de un módulo están conectados entre sí y sin carga. Es la máxima
corriente que puede obtenerse. Es la corriente ISC de la celda multiplicada por el
número de cadenas de celdas conectadas en paralelo.
 Tensión en circuito abierto (VOC): Es la tensión que se mide cuando los terminales
positivo y negativo de un módulo no están conectados a ninguna carga, lo que hace
que no pase la corriente. Es la tensión de la celda multiplicada por el número de celdas
conectadas en serie.
 Punto de máxima potencia (Pmp): Es la condición de funcionamiento en la que la
corriente y el voltaje dan como resultado el punto de máxima potencia. Los valores de
voltaje y corriente se denominan "Vmp" e "Imp", respectivamente.
 Rendimiento del módulo: Es la relación entre la potencia máxima producida (Pmp) y la
potencia de luz incidente.

Siendo G la irradiancia incidente sobre el módulo [W/m2] y A, el área de las celdas [m2]

Los parámetros fundamentales de los paneles son cuantificados en laboratorio bajo

condiciones ambientales estándar de medición, conocidas como STC (standar test condition).
Estas condiciones son:

1. Irradiancia: 1000 W/m2.

2. AM: 1,5.
3. Incidencia normal.
4. Temperatura de celda: 25 ⁰C.

Inversor de corriente
Los parámetros característicos de un inversor son:

1. Tensión nominal: Es la tensión a aplicar entre los bornes de entrada del inversor.
2. Potencia nominal: Es la potencia que puede suministrar el inversor de forma continua.
Suele oscilar entre 100 y 5.000 W.
3. Capacidad de sobrecarga: Capacidad de suministrar una potencia superior a la nominal
y el tiempo que esta situación se puede mantener.
4. Eficiencia: Es la relación entre la potencia eléctrica que el inversor entrega a la
utilización y la potencia eléctrica que consume del generador o de las baterías.

Estructuras soporte
Estructura para techo
Este tipo de estructuras, generalmente, son elaboradas con aluminio y pueden instalarse en
techos planos. En este caso se utilizan estructuras con cierto ángulo. Para el caso de techos
que cuenten con una inclinación determinada se utilizan las estructuras denominadas
coplanares.

Tanto las estructuras coplanares como las inclinadas suelen ser comercializadas listas para
armar y su costo está asociado a la cantidad de paneles que soporten.

Estructura para terreno

Este tipo de estructura suele utilizarse principalmente para el desarrollo de parques solares o
pequeñas instalaciones

Estas estructuras pueden ser fijas o móviles (estas últimas siguen el movimiento solar). En
instalaciones pequeñas suelen utilizarse estructuras fijas y para instalaciones grandes (mayores
a 5MW) se utilizan estructuras con seguidores solares. Los seguidores solares más utilizados
son los que tienen un eje de este a oeste

Para aquellas estructuras que tendrán seguidor solar suele realizarse, además de los estudios
geotécnicos, un análisis denominado pull out test que consiste en ensayar la resistencia de un
poste hincado ante los esfuerzos de tracción, compresión y flexión.

LECTURA 3 Dimensionamiento de una instalación solar

fotovoltaica on grid
Pasos:

1. Determinar el tamaño del inversor a utilizar en función del consumo de energía y la

irradiación del lugar.
2. Determinar la cantidad de paneles necesarios en función del consumo de energía, la
irradiación del lugar y la potencia de los mismos.
3. Definir el arreglo de paneles en función del inversor a utilizar y la cantidad de paneles
que se instalarán.
4. Definir la sección de los conductores teniendo en cuenta la potencia del inversor y los
paneles

Determinación del tamaño del inversor

Para definir la potencia de acople del inversor es importante tener en cuenta la cantidad de
energía que se busca producir y la potencia máxima contratada.

La energía consumida por día se obtiene al dividir la energía promedio mensual por 30 días. La
hora solar pico se obtiene de alguna fuente de irradiación confiable, en este caso, se tomó de
la tabla de Grossi Gallegos considerando el valor de irradiación promedio anual.

Una vez determinada la potencia fotovoltaica (FV) necesaria se debe buscar un modelo
comercial de inversor con una potencia similar a la obtenida por cálculo.
Determinación de la cantidad de paneles
Para definir la cantidad de paneles que se necesitarán es importante tener en cuenta el tipo y
marca de los paneles que se utilizarán, como así también las características eléctricas del
inversor.

Con los parámetros eléctricos de los paneles (tensión y corriente) y sus variaciones en función
de la temperatura, se determinará la cantidad de paneles en serie que pueden conectarse a
cada MPPT (maximum power point tracker).

Otra forma de conocer la cantidad de paneles que pueden conectarse al inversor, es al realizar
el diseño a través de la plataforma virtual que ofrece el fabricante del inversor

Dimensionamiento de la sección del conductor

La elección del cableado de la instalación es muy importante debido a que una mala elección
puede suponer una caída de tensión elevada en el conductor, con un consecuente aumento de
temperatura. Dicho aumento de temperatura puede generar un peligro de incendio o el
deterioro del material que lo recubre. La ecuación que se utiliza para determinar la sección del
conductor es la siguiente:

Para obtener la corriente de un circuito monofásico se realiza la siguiente ecuación:

Para obtener la corriente de un circuito trifásico se realiza la siguiente ecuación:

LECTURA 4 Seguridad eléctrica

Protecciones en corriente continua (DC)
Grupo generador fotovoltaico
En un grupo de paneles solares, la máxima corriente que existe es la del cortocircuito y, como
es sabido, los conductores se dimensionan para soportar 1.25 Icc. Si ocurre el caso que, en un
grupo de paneles conectados en 3 o más ramas en paralelo, una rama entra en cortocircuito la
corriente será Iccp × ( N - 1 ) .

Cuando se conectan en paralelo, la tensión es la misma, pero si una fila baja su tensión, las
demás, para igualarse, hacen una fuga rápida de intensidad y esto puede provocar daños en la
fila de menor voltaje.

Una forma de evitar este inconveniente es disponer en grupos de 3 o más filas, diodos de
bloqueo, fusibles o magnetotérmicas en cada una. Además del diodo en inversa de los paneles
que soporta 1.5 Icc.

 Diodos de bloqueo: Se utilizan para impedir el paso de la corriente inversa. Tienen

como desventaja el consumo y solo se recomiendan en caso de que existan sombras
parciales. La ventaja es que no se deben reponer como los fusibles.
 Fusibles: Se dimensionan para soportar entre 1.25 y 2 veces la corriente de
cortocircuito de la fila y una tensión de 1.2 Vcag. La desventaja es que deben ser
cambiados en caso de falla, pero disipan menos potencia que los diodos.
 Interruptores automáticos magnetotérmicos: Deben ser especiales para corriente
continua y, en la actualidad, no hay muchos fabricantes.
 Descargador de sobretensión: Este tipo de protección permite limitar las
sobretensiones transitorias que circulan por el conductor a valores tolerados por los
equipos conectados. En este caso se colocan del lado DC lo más cerca posible del
inversor

Protecciones en corriente alterna (AC)

Para el caso de los inversores de sistemas conectados a red se recomienda proteger la tensión
de entrada, cortocircuitos en AC y sobrecargas. A su vez, la Secretaría de Energía de la Nación
exige y recomienda el uso de un tablero de protecciones del lado AC que contenga un
interruptor diferencial, un interruptor termomagnético y un descargador de sobretensión.
Protecciones eléctricas para equipos de generación distribuidas según normativa
argentina
La normativa argentina de generación distribuida establece los requerimientos míminos de
protección y define claramente los elementos de maniobra y protección recomendados.
Asimismo, especifica quiénes son los responsables de garantizar la seguridad de la instalación.

Protección entre el generador y la red

La Protección Generador-Red (Protección GR) es un dispositivo de seccionamiento y
protección ante valores inadmisibles de tensión o frecuencia, contemplando las siguientes
funciones de protección:

 Desconexión por subtensión.

 Desconexión por sobretensión.
 Desconexión por subfrecuencia.
 Desconexión por sobrefrecuencia.
 Desconexión por detección de funcionamiento en isla.

Su instalación, de manera integrada al Equipo de Acople a la Red (Protección GR Integrada) o

en un tablero independiente (Protección GR Central), dependerá de las características de los
Equipos de Generación Distribuida.

La Protección GR podrá estar integrada al Equipo de Acople a la Red (inversor electrónico) en

los casos en que la potencia nominal de salida del mismo no sea superior a treinta
kilovoltampere (30 kVA).

En caso de utilizar una Protección GR Central, la misma deberá poseer un botón de prueba que
active el interruptor de interfaz y al accionarlo debe ser posible la visualización de la activación
de dicho interruptor.

En instalaciones monofásicas, los valores de tensión de fase (Uf) deberán medirse entre la
correspondiente fase y el neutro. Para el caso de equipos de generación distribuida trifásicos,
las tensiones de línea (UL) se medirán entre fases. En el caso de los dispositivos de medición de
frecuencia serán permitidos los de tipo monofásico.

Un Equipo de Generación Distribuida podrá continuar abasteciendo el consumo interno de un

usuario-generador ante un corte de suministro eléctrico en la red de distribución
(funcionamiento autónomo) únicamente en los casos en que cuente con las protecciones y
elementos de maniobra automáticos necesarios.

El acceso a la configuración de parámetros de la Protección GR deberá quedar protegido

físicamente o mediante contraseña, a fin de evitar manipulación accidental o modificación por
parte de usuarios o personal no calificado.

Interruptor de interfaz
Todo equipo de generación distribuida deberá contar con un interruptor de interfaz, el cual
vincula dicho equipo con su tablero de protecciones.

El interruptor debe consistir en dos grupos de relés conectados en serie de forma redundante.
Ante la actuación del interruptor, la desconexión debe efectuarse en todos los polos. Para
sistemas monofásicos, los relés deberán ser bipolares y para los sistemas trifásicos, serán
tripolares o tetrapolares, según corresponda.
Tablero de protecciones
El tablero de protecciones deberá contar con un dispositivo de protección contra corrientes de
fuga a tierra, según corresponda, y de acuerdo con alguno de los siguientes conjuntos de
normas:

1. IRAM 2301.
2. IEC 61008-1 e IEC 61008-2-1.
3. IEC 61009-1 e IEC 61009-2

El tablero de protecciones deberá estar ubicado cercano al punto de conexión y contar con un
dispositivo de protección contra cortocircuitos y sobrecargas.

Protección contra descargas eléctricas atmosféricas

En los casos en que los equipos de acople a la red no tengan incorporados dispositivos de
protección contra descargas atmosféricas se deberán instalar dispositivos de protección en
forma externa, de acuerdo con la norma IRAM 2184, partes 4 y 11.

Puestas a tierra
La normativa argentina de generación distribuida recomienda:

La puesta a tierra de los Equipos de Generación Distribuida debe ser realizada de tal manera
que no se alteren las condiciones de puesta a tierra de la red de distribución, asegurando que
no se le transfieran defectos a esta última.

Las masas de los Equipos de Generación Distribuida y sus estructuras de soporte deben estar
conectadas a una tierra independiente del neutro y de la tierra de la red de distribución.
Asimismo, deben cumplir con lo indicado en los reglamentos de seguridad y calidad vigentes
que sean de aplicación

ENERGÍA SOLAR Fotovoltaica

OSCAR PERPIÑÁN LAMIGUEIRO
– Capitulo 9
Seguridad Eléctrica en Sistemas Fotovoltaicos

Tormentas eléctricas
Efectos de la corriente eléctrica sobre el cuerpo humano
El efecto que produce la corriente eléctrica sobre el cuerpo humano depende de su intensidad
y del tiempo de duración. Independientemente de la duración hasta 10 mA no genera efectos
peligrosos (calambres) pero por encima de 500 mA puede producir fibrilación muscular.

La intensidad que puede circular por el cuerpo depende de la tensión de contacto y la

resistencia expuesta. Por tanto, las medidas de seguridad básicas consisten en reducir la
tensión a la que se puede exponer un ser humano y aumentar su resistencia (mediante el uso
de guantes, calzado, o aislamiento del suelo).

La resistencia depende del estado de la piel, sudoración, estado físico, superficie de contacto,
presión. No es homogénea, siendo que cada parte del cuerpo presenta valores diferentes.
Tampoco es estable con el tiempo sino que depende de la duración del contacto y de la
tensión aplicada: la resistencia disminuye con la tensión, realimentandose los efectos de altos
valores de tensión y baja resistencia.

También la frecuencia eléctrica es un factor a tener en cuenta. Así, la corriente continua es

menos peligrosa que la alterna convencional, pero puede producir electrolisis de la sangre. El
umbral de percepción se sitúa en 2 mA y el umbral de control muscular en 75 mA. La alterna
convencional (50 Hz) tiene su umbral de percepción en 0,5 mA y el umbral de control muscular
en 15 mA.
Protección contra contactos indirectos
En un contacto indirecto la persona toma contacto con una parte del sistema que no debiera
estar puesta a potencial (por ejemplo, la estructura metálica, el marco de los módulos o las
carcasas de los equipos eléctricos). Sin embargo, algún defecto del sistema puede provocar
que la resistencia de aislamiento sea demasiado baja, produciéndose un camino por el que
fluye la corriente de fuga, exponiendo a la persona a un potencial de contacto peligroso. En las
figuras que se muestran a continuación se supone que el contacto se produce en el marco del
generador fotovoltaico, representado con una línea discontinua.

Puesta a tierra
Un sistema de puesta a tierra consta de la toma a tierra (generalmente picas o placas metálicas
resistentes a la corrosión), un conjunto de conductores de tierra que conectan la toma a tierra
con el borne principal de tierra, lugar al que van conectados los conductores de unión
equipotencial (para mantener el mismo potencial con otros elementos parcialmente
enterrados, como canalizaciones metálicas) y los conductores de protección, que unen las
masas con la toma a tierra. Es importante remarcar la necesidad de que todos los elementos
del sistema de puesta a tierra de un sistema fotovoltaico estén interconectados. De esta
forma, todas las masas metálicas accesibles por una persona están conectadas a una superficie
equipotencial, disminuyendo así la posibilidad de aparición de tensiones peligrosas entre
masas que pertenecen a equipos diferentes

Protección de los equipos

Tormentas eléctricas
En el interior de las nubes se producen corrientes de aire con suficiente velocidad como para
atomizar las partículas de agua y hielo del interior y dotarlas de carga electrostática. Las
partículas cargadas positivamente ascienden a las capas superiores de las nubes y las negativas
permanecen en la base (figura 9.8). Esta separación de cargas produce un campo eléctrico en
el interior del núcleo tormentoso. Por otra parte, las cargas negativas de las capas inferiores
atraen a las cargas positivas de la superficie terrestre. Cuando el campo eléctrico interno de la
nube alcanza la ruptura del aire, se producen las descargas eléctricas hacia la superficie
terrestre. Esta descarga comienza en la nube con un trazador descendente. Cuando este
trazador se acerca a una distancia de entre 10 a 100 m de la tierra, se generan diversos
trazadores ascendentes desde la superficie terrestre en busca del trazador descendente. Aquel
trazador ascendente que conecta con el descendente cierra la descarga y determina el lugar
del impacto.

La descarga está determinada principalmente por el campo eléctrico interno de la nube. Sólo
cuando el trazador se encuentra a una distancia de entre 10 a 100 metros, las condiciones
locales suponen una influencia determinante en la localización del impacto.

Sobretensión inducida
El efecto de una descarga eléctrica sobre un sistema fotovoltaico se manifiesta
mayoritariamente en forma de sobretensión inducida. Esta sobretensión aparece por tres
fenómenos de acoplamiento diferenciados: el galvánico, el capacitivo y el inductivo.

El acoplamiento galvánico surge cuando la descarga se produce de forma directa sobre alguna
parte del sistema. En esta situación, los elementos metálicos conducen la corriente de la
descarga, pudiéndose producir corrientes paralelas cuando el aislamiento de los cables o
equipos no es capaz de confinar la corriente en el conductor.
El acoplamiento capacitivo en el generador fotovoltaico se debe a la existencia de cargas
positivas en la superficie terrestre atraídas por la carga negativa de la base del núcleo
tormentoso. Este sistema, cuya estructura está conectada eléctricamente a tierra, quedará
cargado positivamente. Cuando se produce la descarga eléctrica, la distribución de cargas
cambia súbitamente. Como un condensador que se descarga de forma violenta, circulará una
corriente de valor elevado y la tensión respecto a tierra cambiará rápidamente.

Para entender el acoplamiento inductivo hay que recordar que una descarga eléctrica supone
una corriente de gran valor en un lapso de tiempo muy corto, originando una inducción
magnética a su alrededor. El valor de la sobretensión depende de la velocidad del cambio del
flujo magnético. Asumiendo que el flujo magnético es proporcional al campo magnético y al
área que atraviesa, pueden distinguirse cuatro factores que determinan la sobretensión
inducida: tiempo de aparición y extinción de la descarga, distancia de la descarga al generador,
intensidad de la descarga y área efectiva del generador.

Sistemas de protección
Los sistemas de protección se dividen en métodos de protección externa frente a descargas y
métodos de protección frente a sobretensiones.

Un sistema de protección externa frente a descarga tiene la tarea de captar y conducir

adecuadamente la descarga para evitar que impacte sobre el objeto a proteger. Se compone
de un terminal aéreo, el conductor de bajada (que, en caso de ser varios, deberán estar
interconectados) y la red de puesta a tierra. El terminal aéreo capta la descarga y la conduce a
través del conductor de bajada hasta la red de tierra, que deberá difundir la corriente de forma
segura en la superficie.

La utilización de un sistema de protección externa depende de dos factores principales: la

probabilidad estadística de tormentas eléctricas en la zona9 y el tamaño del sistema a
proteger.

Los métodos de protección frente a sobretensiones persiguen igualar los diferentes

potenciales que se producen en el momento en el que se aparece la sobretensión a uno
común de seguridad. Por tanto, estos métodos están formados por una red de tierras que
proporciona el potencial común y por dispositivos que, cuando es necesario, conectan los
conductores a proteger a este potencial común. Los varistores suelen ser empleados para
cumplir esta función. El comportamiento de un varistor se asemeja a una resistencia variable
con la tensión, con un valor muy alto cuando la tensión está por debajo de un umbral y con
valor casi nulo cuando se supera el umbral.

Protecciones en DC
Cortocircuitos
El cortocircuito es un punto de trabajo no peligroso para el generador fotovoltaico. Puede, sin
embargo, ser perjudicial para el inversor. Como medio de protección se recomienda incluir
fusibles en cada polo. Por otra parte, para evitar cortocircuitos ocasionados por eventuales
pérdidas de aislamiento en cables, es recomendable la conducción separada del positivo y del
negativo. Esta recomendación debe realizarse de forma que el área efectiva ante tormentas
eléctricas siga siendo la mínima posible.

Sobretensiones
La entrada de los equipos electrónicos (inversores o reguladores) está protegida mediante
varistores, tal y como ha sido descrito en el apartado de protección de equipos. El rango de la
tensión de operación está definido por la tensión en el punto de máxima potencia y tensión de
circuito abierto del generador fotovoltaico.

Protecciones en AC
Cortocircuitos y sobrecargas
Según el Real Decreto 1699/2011[Rea] es necesario incluir un elemento de corte general, que
habitualmente es un interruptor magnetotérmico omnipolar. Este interruptor, que se ubica en
el cuadro de contadores de la instalación fotovoltaica, será accesible sólo a la empresa
distribuidora, con objeto de poder realizar la desconexión manual, que permita la realización,
de forma segura, de labores de mantenimiento en la red de la compañía eléctrica. Esta
inaccesibilidad obliga a introducir un segundo magnetotérmico omnipolar en la instalación, de
menor intensidad nominal, que será el que realmente proteja a la instalación AC de las
sobrecargas y cortocircuitos. Este segundo magnetotérmico actuará antes que el interruptor
general manual, salvo cortocircuitos de cierta importancia provenientes de la red de la
compañía. Asimismo, con el fin de dar cierta independencia a las líneas propias de cada
inversor, se suele incluir un interruptor magnetotérmico de menor corriente para cada
inversor.

Fallos a tierra
La instalación contará con un interruptor diferencial de sensibilidad adecuada11 en la parte de
corriente alterna, para proteger de derivaciones en este circuito. Con el fin de que sólo actúe
por fallos a tierra, será de una corriente asignada superior a la del magnetotérmico de
protección.

Puesta a tierra
La puesta a tierra se realizará de forma que no altere la de la compañía eléctrica distribuidora,
con el fin de no transmitir defectos a la misma. Asimismo, las masas de la instalación
fotovoltaica estarán conectadas a una tierra independiente de la del neutro de la empresa
distribuidora

Cableado
La elección de la sección de cableado en sistemas fotovoltaicos se basa principalmente en dos
criterios: el térmico y el de la caída de tensión. Ambos se deben a la resistencia ofrecida por el
cable. El primero está relacionado con el efecto Joule, que supone una emisión de calor que
debe quedar por debajo de la soportada por el cable. El segundo tiene en cuenta la caída de
tensión debida al paso de corriente a través de la resistencia equivalente del cable
