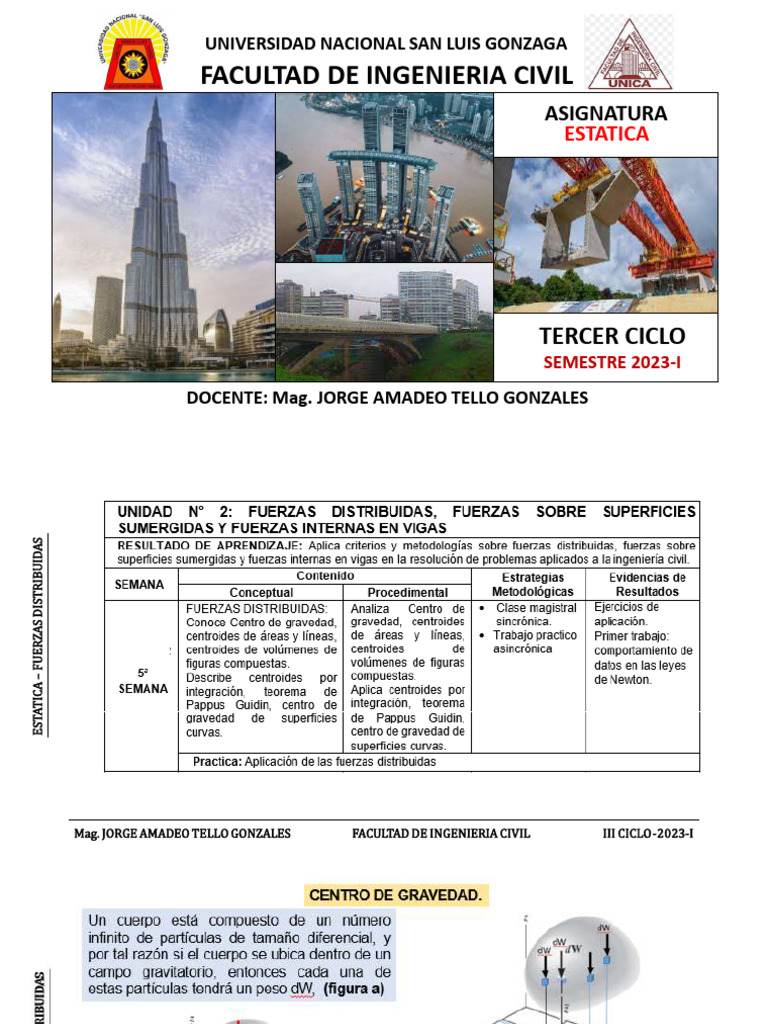

UNIVERSIDAD NACIONAL SAN LUIS GONZAGA

FACULTAD DE INGENIERIA CIVIL

ASIGNATURA
ESTATICA

TERCER CICLO
SEMESTRE 2023-I
DOCENTE: Mag. JORGE AMADEO TELLO GONZALES
ESTATICA – FUERZAS DISTRIBUIDAS

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

PROBLEMA 02:
Determine la distancia medida desde
el eje x hasta el centroide del área del
triángulo que se muestra en la figura
9-10.

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
 PROBLEMA:

Para la figura irregular que se muestra determinar las coordenadas

ESTATICA – FUERZAS DISTRIBUIDAS

del centroide (x,y)

Y
y = 5 𝑥2

X
O 1m 2m

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
 SOLUCION:

Hallando el área :
ESTATICA – FUERZAS DISTRIBUIDAS

Y
y = 5 𝑥2

X
O 1m 2m

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
 Hallando 𝑥:ҧ Hallando 𝑦:
ത
ESTATICA – FUERZAS DISTRIBUIDAS

CENTROIDE

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS CALCULO DE CENTROIDES USANDO TABLAS

Problema 01:

Localizar el centroide del área

plana correspondiente a la figura
que se muestra

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

PROBLEMA PROPUESTO

Calcular el centroide de la
siguiente figura

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
 En términos de su peso En términos de volumen
ESTATICA – FUERZAS DISTRIBUIDAS

𝑥ҧ W = ‫𝑊𝑑 𝑥 ׬‬ 𝑥ҧ V = ‫𝑉𝑑 𝑥 ׬‬

𝑦ത W = ‫𝑊𝑑 𝑦 ׬‬ 𝑦ത V = ‫𝑉𝑑 𝑦 ׬‬

𝑧ҧ W = ‫𝑊𝑑 𝑧 ׬‬ 𝑧ҧ V = ‫𝑉𝑑 𝑧 ׬‬

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
 CENTROIDES DE VOLUMENES
SEMIESFERA SEMIELIPSOIDE DE REVOLUCION

3 3
ESTATICA – FUERZAS DISTRIBUIDAS

𝑥ҧ = 𝑎 𝑥ҧ = ℎ
8 8

2 2
𝑉 = 𝜋𝑎3 𝑉 = 𝜋𝑎2 ℎ
3 3

PARABOLOIDE DE REVOLUCION

1
𝑥ҧ = ℎ
3

1
𝑉 = 𝜋𝑎2 ℎ
2

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS CENTROIDES DE VOLUMENES

1
1 𝑥ҧ = ℎ
𝑥ҧ = ℎ 4
4

1 1
𝑉= 𝜋𝑎3 𝑉 = 𝑎𝑏ℎ
3 3

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
 CUERPOS COMPUESTOS
ESTATICA – FUERZAS DISTRIBUIDAS

En términos de su peso En términos de volumen

𝑋ത ∑W = ∑ 𝑥ҧ 𝑊 𝑋ത ∑V =∑ 𝑥ҧ 𝑉

𝑌ത ∑W = ∑ 𝑦ത 𝑊 𝑌ത ∑V = ∑ 𝑦ത 𝑉

𝑍ҧ ∑W =∑ 𝑧ҧ 𝑊 𝑍ҧ ∑V =∑ 𝑧ҧ 𝑉

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
 Z
Problema: 0,5m
ഥ 𝑌,
Determinar el centro de masa (𝑋, ത 𝑍)ҧ DEL
1,5m
bloque solido homogéneo que se muestra
en la figura
2
ESTATICA – FUERZAS DISTRIBUIDAS

Solución: 1
El volumen se puede descomponer en tres pequeños 3 1,8m
volúmenes.
Y
X 0,5m
Z 2m
0,5m 1,5m
1,5m
z
1,8m
1
0,5m 1,8m
Y CG1
1,5m 0,6m
X 0,5m x 0,5m0,5m 0
1,5m
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

Problema:
Determine la ubicación del centro de
gravedad del cuerpo de revolución
homogéneo que se muestra en la
figura, el cual se obtuvo al unir una
semiesfera y un cilindro y removiendo
un cono.

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS Solucion:

= + -

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
 CONCLUSIONES

 Llegamos a la conclusión que los centroides y centros de gravedad no son lo

ESTATICA – FUERZAS DISTRIBUIDAS

mismo, es importante saber reconocer su diferenciación, de esta manera

realizar la aplicación de los mismos en los diferentes aspectos de la
construcción, mientras centro de gravedad esta ligado al campo gravitatorio, el
centroide se basa específicamente en la forma geométrica del cuerpo, solo
coincidirán si y solo si, el cuerpo es homogéneo y uniforme.

 Los centroides son utilizados a menudo en la resistencia de materiales. Las

columnas son elementos estructurales que transmiten cargas a compresión.

 Aplicación del centro de gravedad se ve en operaciones con maquinaria

pesada, grúas.

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
 EJEMPLO 01 :
ESTATICA – FUERZAS DISTRIBUIDAS

La viga que se muestra tiene una carga uniformemente distribuida

como muestra la figura.
Determine la reacción en los apoyos A y B.
Considerar:
q = 300 N/m
L = 5m

q (carga/longitud)

A B

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
 EJEMPLO 02
ESTATICA – FUERZAS DISTRIBUIDAS

Hallar las reacciones en los apoyos A y C de la viga que se muestra

100kg/m 100kg

A B C
4m 2m 2m

Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL III CICLO -2023-I
ESTATICA – FUERZAS DISTRIBUIDAS

GRACIAS POR SU ATENCION
