Mecánica y Mecanismos
Trabajo Práctico de Vibraciones

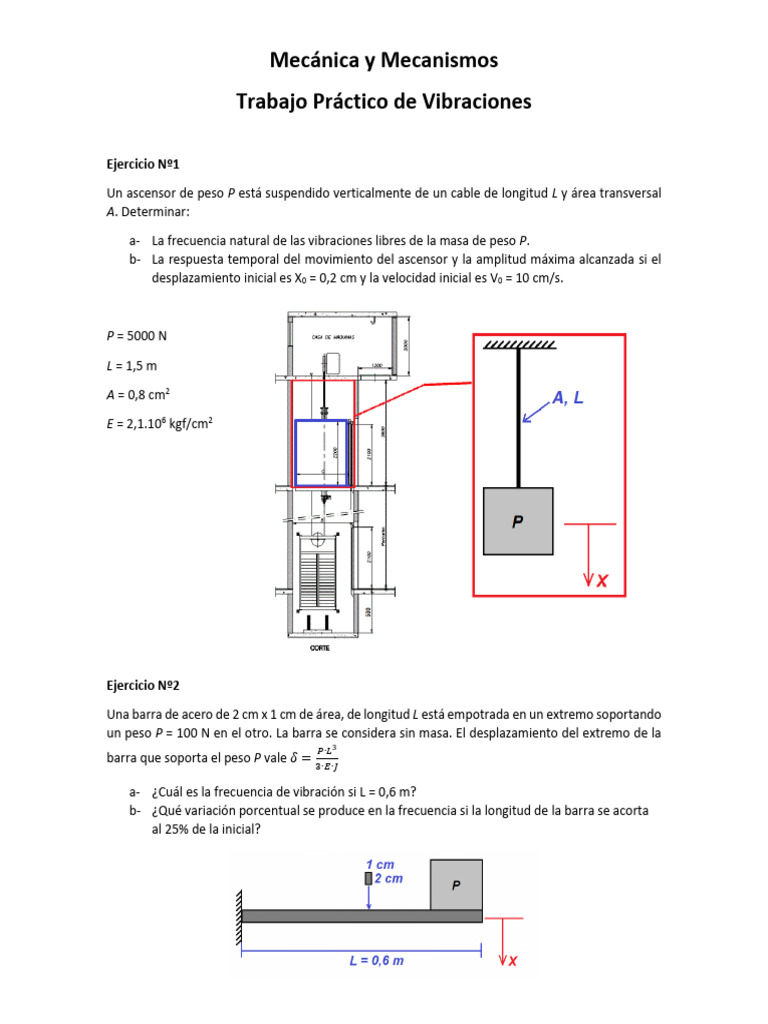

Ejercicio Nº1
Un ascensor de peso P está suspendido verticalmente de un cable de longitud L y área transversal
A. Determinar:
a- La frecuencia natural de las vibraciones libres de la masa de peso P.
b- La respuesta temporal del movimiento del ascensor y la amplitud máxima alcanzada si el
desplazamiento inicial es X0 = 0,2 cm y la velocidad inicial es V0 = 10 cm/s.
P = 5000 N
L = 1,5 m
A = 0,8 cm2
E = 2,1.106 kgf/cm2
Ejercicio Nº2
Una barra de acero de 2 cm x 1 cm de área, de longitud L está empotrada en un extremo soportando
un peso P = 100 N en el otro. La barra se considera sin masa. El desplazamiento del extremo de la
𝑃∙𝐿3
barra que soporta el peso P vale 𝛿 = 3∙𝐸∙𝐽
a- ¿Cuál es la frecuencia de vibración si L = 0,6 m?
b- ¿Qué variación porcentual se produce en la frecuencia si la longitud de la barra se acorta
al 25% de la inicial?
Ejercicio Nº3
Para los incisos a) y b) obtener las expresiones para calcular las pulsaciones naturales y para el inciso
c) la expresión de la pseudofrecuencia, en el rango de las pequeñas oscilaciones libres de los
péndulos, utilizando el método energético. Despreciar la masa de la barra y suponer que la masa
del peso P está centrada en la esfera.
Ejercicio Nº4
Determinar la frecuencia natural del sistema mecánico de la figura, considerando que el cable de
la figura es inextensible. Resolver por el método de la energía.
Ejercicio Nº5
Calcular la frecuencia natural de la vibración libre del sistema. Considerar el brazo BOA como una
varilla delgada y uniforme con peso Pb, el cual está distribuido únicamente en la porción BO de la
varilla. Resolver por el método de la energía y por Newton.
Pc = 22 N K2 = 7,9 N/cm
K1 = 3,6 N/cm B = 10 cm
C = 5 cm
Pb = 1,8 N
OA = 0,3 m
Ejercicio Nº6
Una turbina centrífuga pesa 4540 N y tiene un desbalanceo de 5 [Link]. Utilizando amortiguadores
con ξ = 0,2, determinar los resortes de montaje de tal manera que solamente el 10% de la fuerza de
desbalanceo sea transmitida al bastidor de montaje de la misma.
Calcular también la magnitud de la fuerza transmitida. La velocidad de giro del ventilador es de 3000
RPM. Suponer que la turbina está contenida lateralmente de modo que solo se consideran las
vibraciones en sentido vertical.
Ejercicio Nº7
En el sistema de la figura, la masa m tiene un peso P = 300 N, siendo K = 18 N/cm, L = 10 cm, a = b =
5 cm. El mecanismo de amortiguación, sujeto al punto medio de la viga, igual que el resorte, produce
una fuerza de 45N, para una velocidad de 2,5 cm/s. Determinar:
a- El valor del amortiguamiento crítico
b- La pseudofrecuencia
Ejercicio Nº8
Un equipo de control electrónico del motor de un automóvil se monta arriba del guardabarros,
dentro del compartimento del motor. Este dispositivo es el que controla la relación de mezcla del
motor entre otras cosas. Para protegerlo de la falla por fatiga se desea aislarlo de la vibración que
sufre la carrocería originada por el motor y las irregularidades del camino. Por lo tanto, se monta al
equipo sobre un aislador de vibraciones. Diseñar el aislador, eligiendo c y k si la masa del módulo es
de 3 kg y la vibración que se busca aislar esta dada por y(t) = 0,[Link](35t). Se desea que el
desplazamiento del equipo sea menor a 0,005 m en todo momento. Una vez que se definan los
parámetros del aislador, calcular la magnitud de la fuerza que pasa a través del aislador. La relación
entre el amortiguamiento del sistema y el crítico debe ser 0,02
Transmisibilidad
1,5
1,4
1,3
1,2
1,1
1
0,9
0,8
TD
0,7
0,6
0,5
0,4
0,3
0,2
0,1
0
1 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2 2,1 2,2 2,3 2,4 2,5
w/w0
C/C0 = 0 C/C0 = 0,25 C/C0 = 0,5 C/C0 = 1 C/C0=0,02
