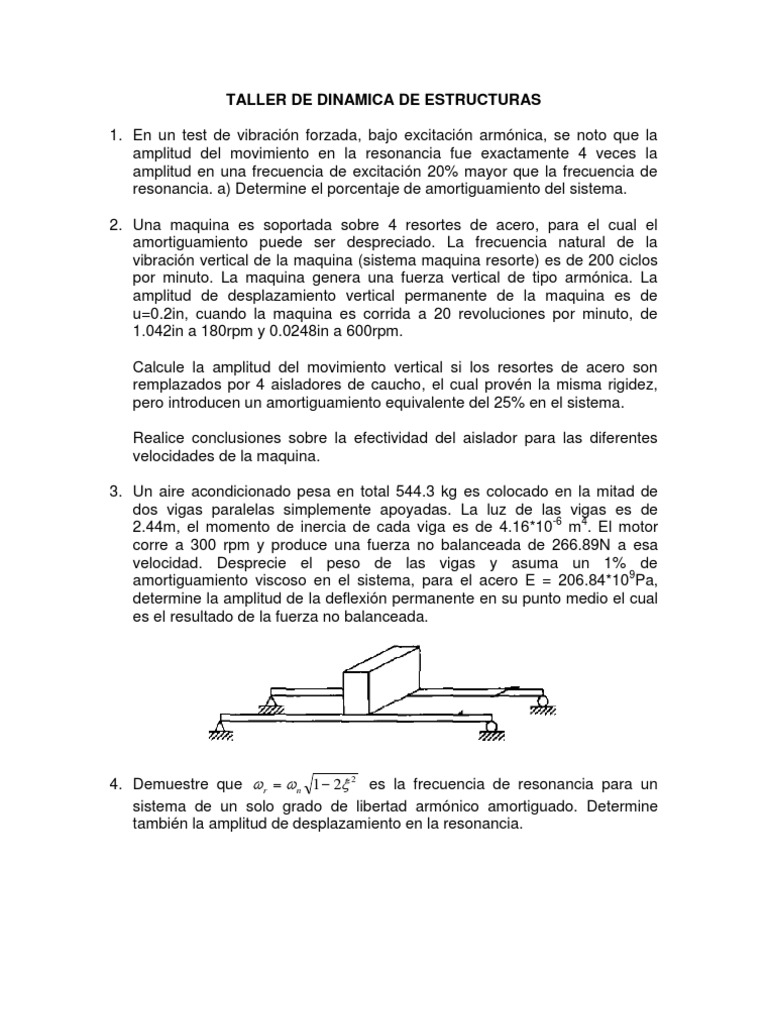

TALLER DE DINAMICA DE ESTRUCTURAS
1. En un test de vibración forzada, bajo excitación armónica, se noto que la
amplitud del movimiento en la resonancia fue exactamente 4 veces la
amplitud en una frecuencia de excitación 20% mayor que la frecuencia de
resonancia. a) Determine el porcentaje de amortiguamiento del sistema.
2. Una maquina es soportada sobre 4 resortes de acero, para el cual el
amortiguamiento puede ser despreciado. La frecuencia natural de la
vibración vertical de la maquina (sistema maquina resorte) es de 200 ciclos
por minuto. La maquina genera una fuerza vertical de tipo armónica. La
amplitud de desplazamiento vertical permanente de la maquina es de
u=0.2in, cuando la maquina es corrida a 20 revoluciones por minuto, de
1.042in a 180rpm y 0.0248in a 600rpm.
Calcule la amplitud del movimiento vertical si los resortes de acero son
remplazados por 4 aisladores de caucho, el cual provén la misma rigidez,
pero introducen un amortiguamiento equivalente del 25% en el sistema.
Realice conclusiones sobre la efectividad del aislador para las diferentes
velocidades de la maquina.
3. Un aire acondicionado pesa en total 544.3 kg es colocado en la mitad de
dos vigas paralelas simplemente apoyadas. La luz de las vigas es de
2.44m, el momento de inercia de cada viga es de 4.16*10-6 m4. El motor
corre a 300 rpm y produce una fuerza no balanceada de 266.89N a esa
velocidad. Desprecie el peso de las vigas y asuma un 1% de
amortiguamiento viscoso en el sistema, para el acero E = 206.84*109Pa,
determine la amplitud de la deflexión permanente en su punto medio el cual
es el resultado de la fuerza no balanceada.
4. Demuestre que r n 1 2 2 es la frecuencia de resonancia para un
sistema de un solo grado de libertad armónico amortiguado. Determine
también la amplitud de desplazamiento en la resonancia.
5. Una construcción de un piso tiene una masa concentrada en el piso de
2.224*10^6*N, y su frecuencia natural es de 4Hz. Esta edificación es
excitada por un generador de vibraciones con dos pesos cada uno de
222.411*N, rotando alrededor del eje vertical con una excentricidad de
0.305*m. Cuando el generador de vibraciones corre a la frecuencia natural
de la edificación, la amplitud de la aceleración en el piso es medida con un
valor de 0.02g. Determine el amortiguamiento de la estructura.
6. Las amplitudes de aceleraciones permanentes de una estructura causada
por un generador de vibraciones de masa excéntrica fueron medidas para
varias frecuencias de excitación. Estos datos son los siguientes: Calcule el
amortiguamiento.
Frecuencia Aceleración(10-3g) Frecuencia Aceleración(10-3g)
1.337 0.68 1.5 7.10
1.378 0.9 1.513 5.40
1.4 1.15 1.52 4.7
1.417 1.5 1.53 3.8
1.438 2.2 1.54 3.4
1.453 3.05 1.55 3.1
1.462 4 1.567 2.6
1.477 7.0 1.605 1.95
1.487 8.6 1.628 1.7
1.493 8.15 1.658 1.5
1.497 7.6
7. Considere una maquina industrial de masa m apoyada sobre un aislador
tipo resorte de una rigidez total k. La maquina opera a una frecuencia de f
hertz con un fuerza no balanceada Po.
a) Determinar una expresión que ofrezca la expresión de la fuerza
transmitida a la fundación como una función de f y la deflexión estática
st mg / k .
b) Determinar la deflexión estática st para una fuerza trasmitida de un
10% de Po si f=20Hz.
8. Un bloque de aislamiento de vibración será instalado en un laboratorio para
que la vibración de los equipos de la fábrica adyacentes no perturbara cierto
experimento. Si el bloque aislado pesa 8.896*10^3*N y el piso circundante y
la fundacion vibran a 1500 ciclos por minuto., determine la rigidez del
sistema aislado tal que la vibración en el piso sea un 10% de la fuerza
vibratoria entrante al sistema.
9. Un instrumento sensitivo de gran valor para una fabrica el cual quieren
proteger de las vibraciones producidas en la misma, tiene un peso de
444.822*N y es instalado en un lugar de la edificación donde la aceleración
vertical producida por la maquinaria dentro de la fábrica, es de 0.1g a una
frecuencia de 10Hz. Este instrumento, es montado sobre un aislador de
caucho de una rigidez de 14010.147*N/m, ofreciendo además un
amortiguamiento al instrumento del 10%. a) Que aceleración es transmitida
al instrumento?. si el instrumento solo puede tolerar una aceleración de
0.005g sugiere una solución asumiendo que el mismo aislador de caucho va
ser utilizado.
10. Un automóvil viaja a lo largo de una vía elevada que se encuentra
soportada cada 30.48m, el creep producido genero una deflexión de 0.152m
en la mitad de cada luz. La vía puede ser aproximada como una senosoidal
con una amplitud de 0.076m y un periodo de 30.48m. El sistema de un solo
grado de libertad es una simple idealización de un automóvil, apropiado
para una primera aproximación que estudie la calidad del viaje del vehiculo
sobre la vía. Cuando el automóvil esta completamente cargado el peso es
de 17792.886*N. La rigidez efectiva del sistema de suspensión del
automóvil es de 140101.468*N/m y su amortiguamiento es del 40%.
Determine a) la amplitud 0 de movimiento vertical t cuando el automóvil
t
viaja a 17.882*m/s y b) la velocidad del vehiculo que puede producir una
condición de resonancia.
11. Repita la parte a) del problema anterior si el vehiculo se encuentra vació
con peso total de 13344.665*N.
