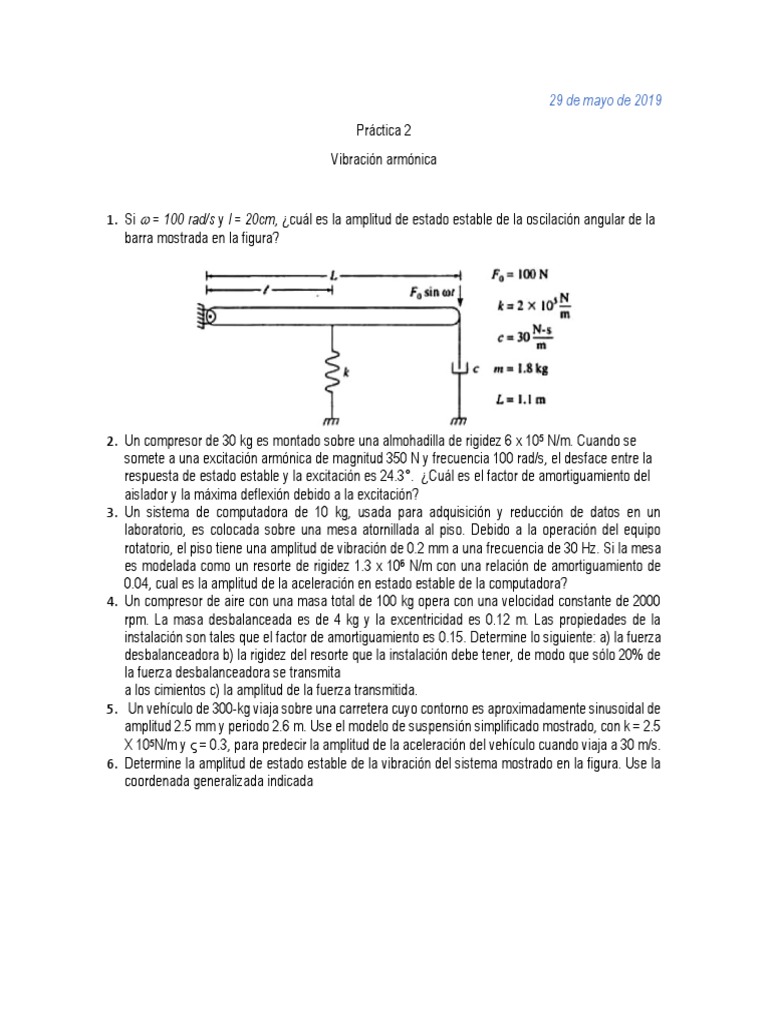

29 de mayo de 2019

Práctica 2
Vibración armónica

1. Si  = 100 rad/s y l = 20cm, ¿cuál es la amplitud de estado estable de la oscilación angular de la

barra mostrada en la figura?

2. Un compresor de 30 kg es montado sobre una almohadilla de rigidez 6 x 105 N/m. Cuando se

somete a una excitación armónica de magnitud 350 N y frecuencia 100 rad/s, el desface entre la
respuesta de estado estable y la excitación es 24.3°. ¿Cuál es el factor de amortiguamiento del
aislador y la máxima deflexión debido a la excitación?
3. Un sistema de computadora de 10 kg, usada para adquisición y reducción de datos en un
laboratorio, es colocada sobre una mesa atornillada al piso. Debido a la operación del equipo
rotatorio, el piso tiene una amplitud de vibración de 0.2 mm a una frecuencia de 30 Hz. Si la mesa
es modelada como un resorte de rigidez 1.3 x 106 N/m con una relación de amortiguamiento de
0.04, cual es la amplitud de la aceleración en estado estable de la computadora?
4. Un compresor de aire con una masa total de 100 kg opera con una velocidad constante de 2000
rpm. La masa desbalanceada es de 4 kg y la excentricidad es 0.12 m. Las propiedades de la
instalación son tales que el factor de amortiguamiento es 0.15. Determine lo siguiente: a) la fuerza
desbalanceadora b) la rigidez del resorte que la instalación debe tener, de modo que sólo 20% de
la fuerza desbalanceadora se transmita
a los cimientos c) la amplitud de la fuerza transmitida.
5. Un vehículo de 300-kg viaja sobre una carretera cuyo contorno es aproximadamente sinusoidal de
amplitud 2.5 mm y periodo 2.6 m. Use el modelo de suspensión simplificado mostrado, con k = 2.5
X 105N/m y  = 0.3, para predecir la amplitud de la aceleración del vehículo cuando viaja a 30 m/s.
6. Determine la amplitud de estado estable de la vibración del sistema mostrado en la figura. Use la
coordenada generalizada indicada
7. Para calcular los efectos de un desbalance rotatorio, necesitamos conocer el valor de me, donde
m es la masa desbalanceada y e es la excentricidad. Estas dos cantidades son algunas veces
difíciles de determinar separadamente, pero se puede obtener experimentalmente una estimación
del producto me. Un experimento fue efectuado sobre una máquina rotatoria particular cuya masa
es 75 kg. El soporte de la máquina tiene un amortiguamiento despreciable y una rigidez de k=
2500 N/m. Cuando la maquina opera a 200 rpm, la fuerza transmitida a la fundación es de 15 N.
Estime el valor de me.
8. Un automóvil se modela como un sistema de un GDL vibrando en la dirección vertical. El automóvil
es conducido a lo largo de una carretera cuya elevación varía sinusoidalmente, siendo la distancia
de una elevación a una depresión de 10 cm y la distancia a lo largo de la carretera entre las
elevaciones de 5 m. Si el automóvil tiene una masa de 2000 kg, y deflecta sus resortes de
suspención 0.02 m en condiciones estáticas y si la relación de amortiguamiento es 0.15. Determine
la amplitud de vibración del automóvil cuando este viaja a 80 km/h.
9. Una lavadora de 50 kg de masa opera a 1200 rpm. Encuentre la rigidez máxima de un aislador que
proporciona un aislamiento de 75 %. Suponga que la relación de amortiguamiento del aislador es
de 7%.
10. Una masa que pesa 1.8 kg está suspendida
en una caja por medio de un resorte vertical,
cuya constante k es igual a 9 000 N/m. La
caja se coloca sobre un banco sacudidor
que produce una vibración u(t)=3sen3t mm.
Encuentre la amplitud absoluta de vibración
de la masa.
11. Un compresor de aire de 120 kg de masa tiene un desbalance rotatorio de 0.2 kg-cm. Si se utiliza
un aislador de rigidez de 0.5 MN/m y relación de amortiguamiento de 0.06. Cuál será la fuerza
transmitida al cimiento si el compresor opera a 800 rpm
12. Una máquina de 45 kg esta montada en cuatro resortes paralelos, cada uno de rigidez 0.2 MN/m.
Cuando la máquina opera a 30 Hz, la amplitud de estado estable de la máquina es de 1.5 mm.
¿Cuál es la magnitud de la excitación provista a la máquina a esta velocidad?
13. Un sistema masa resorte amortiguador está inicialmente en reposo. Si se excita la masa mediante
una fuerza senoidal p(t) = Psenwt, ¿Cuál es la respuesta de estado permanente x(t)? Suponga
que m = 1Kg, k = 20N/m, b = 5Ns/m, P = 1N y w = 2rad/seg.
14. Una máquina industrial, con una masa de 453.4 kg está soportada en resortes con una deflexión
estática de 0.508 cm. Si la máquina tiene un desbalance rotatorio de 0.2303 kg m (me), y rota a
1200 rpm, determine (a) la constante de rigidez equivalente (b) la fuerza excitatriz debido al
desbalanceo rotatorio (c) la amplitud de la respuesta armónica (d) la fuerza transmitida al piso
15. La función de transferencia para un sistema determinado es: 1/(2s2+20s+200), obtenga la
respuesta de estado estable, para la función de entrada 16sin5t.
16. La frecuencia natural de una persona es de 5.2 Hz mientras se encuentra parada sobre una
superficie horizontal. Suponiendo que el amortiguamiento sea insignificante y el peso de la
persona es de 70 kg. a) Determine la rigidez equivalente de su cuerpo en la dirección vertical. b)
Si el piso se somete a una vibración armónica vertical de 10 Hz de frecuencia y 0.1 m de amplitud
debido a una máquina rotatoria desbalanceada que opera apoyada en el piso, determine el
desplazamiento vertical de la persona
