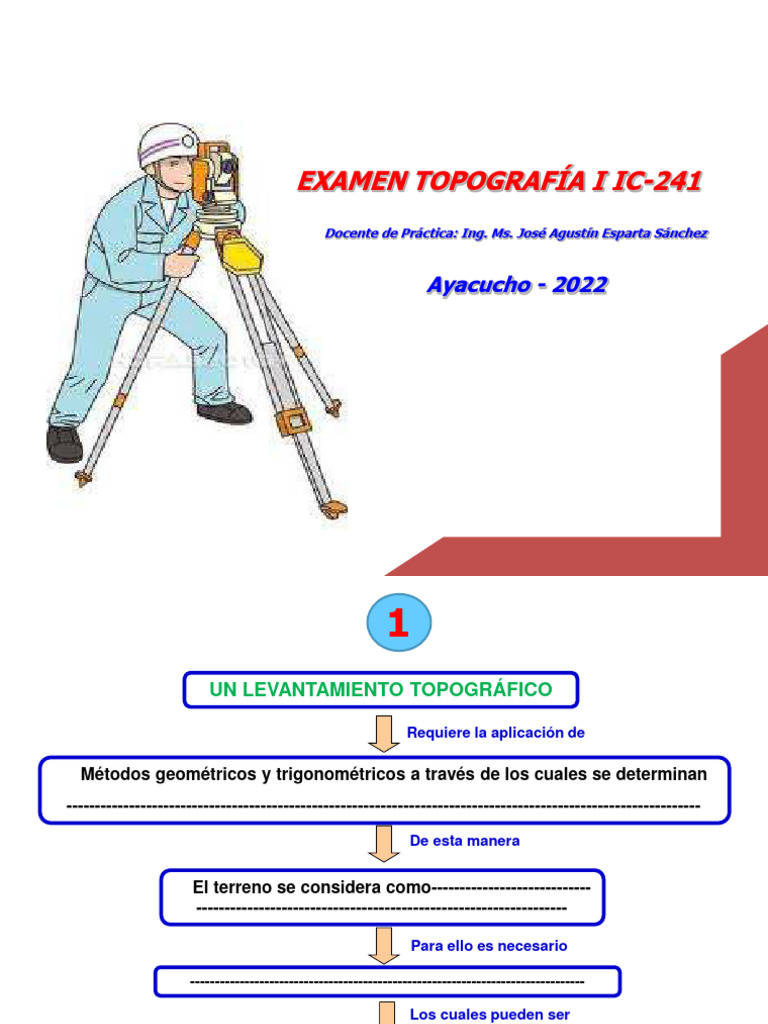

EXAMEN TOPOGRAFÍA I IC-241

Docente de Práctica: Ing. Ms. José Agustín Esparta Sánchez

Ayacucho - 2022
 1
UN LEVANTAMIENTO TOPOGRÁFICO

Requiere la aplicación de

Métodos geométricos y trigonométricos a través de los cuales se determinan

---------------------------------------------------------------------------------------------------------------

De esta manera

El terreno se considera como----------------------------

-----------------------------------------------------------------

Para ello es necesario

--------------------------------------------------------------------------------

Los cuales pueden ser

----------------------------- -------------------------------------
---------------------------
 2
ERRORES MÁS FRECUENTES EN LA MEDICIÓN CON CINTA

❑ ---------------------------------------------------------------------------
❑ ---------------------------------------------------------------------------
❑ ----------------------------------------------------------------------------
❑ ----------------------------------------------------------------------------
❑ ----------------------------------------------------------------------------
❑ ------------------------------------------------------------------------------
❑ -----------------------------------------------------------------------------
❑ ------------------------------------------------------------------------------
 3

MÉTODO PRECISIÓN USOS

Con pasos
Medición común con
cinta
 4

UN ERROR
es una

con respecto al

ocasionado por
 5

•-------------------------
Los errores se clasifican de acuerdo a la •------------------------
fuente que los produce en:
•------------------------

•-----------------------------
•------------------------------
Según la topografía se consideran las
•-----------------------------
siguientes clases de errores:
•-----------------------------
•-----------------------------
 6

El valor más probable:

Tolerancia:
 7
EXACTITUD PRECISIÓN

Blanco 1: Blanco 2: Blanco 3:

 8
Se realizaron mediciones de un tramo AB por dos grupos diferentes:

1er Grupo 2do Grupo

1) 200.19 m 1) 200.30 m
2) 200.27 m 2) 200.24 m
3) 200.21 m 3) 200.18 m
4) 200.22 m 4) 200.26 m

a) Determinar cuál de los grupos obtuvo una mayor precisión

b) Cuál de los grupos se encuentra dentro de una TOLERANCIA ± 1/1000

 1
SEÑALAMIENTO DE PUNTOS EN EL TERRENO
UN LEVANTAMIENTO TOPOGRÁFICO

Requiere la aplicación de

Métodos geométricos y trigonométricos a través de los cuales se determinan

líneas rectas y ángulos en el terreno para formar figuras geométricas.

De esta manera

El terreno se considera como un polígono y se

trata de calcular su área.

Para ello es necesario

La fijación de puntos, sobre los linderos del terreno

Los cuales pueden ser

Puntos instantáneos Puntos definitivos (natural

Puntos Transitorios
y artificial permanente)
 2
ERRORES MÁS FRECUENTES EN LA MEDICIÓN CON CINTA

❑ Cinta no estándar
❑ Alineamiento imperfecto
❑ Falta de horizontalidad en la cinta
❑ Cinta no recta
❑ Otros errores Accidentales
❑ Variaciones en la longitud de la cinta debido a la
temperatura
❑ Variación de tensión
❑ Formación de Catenaria (debido al peso propio de la cinta)
 3
DIFERENTES MÉTODOS E INSTRUMENTOS USADOS EN LA MEDICIÓN DE DISTANCIAS.
MÉTODO PRECISIÓN USOS
Con pasos 1/50 a 1/200 Reconocimiento y localización preliminar

Odómetro 1/200 Reconocimiento y localización preliminar

Se utiliza poco, solamente cuando no es factible la

Barra horizontal 1/1000 a 1/5000 medición con cintas o no se dispone de equipos de
medición electrónica
Utilizada anteriormente en la elaboración de planos,
Estadia 1/250 a 1/1000 levantamientos preliminares y para la revisión de trabajo
más precisos.
Medición común con Se utiliza actualmente en levantamientos comunes de
1/1000 a 1/5000
cinta terrenos y construcción de edificios.
Medición de No muy común actualmente, se usa en levantamientos de
1/10000 a 1/30000
precisión con cinta terrenos para construcción de edificios.
Medición con cinta 1/100000 a Utilizada anteriormente en los trabajos geodésicos de
de línea base 1/1000000 precisión por el National Geodetic Survey.
Es muy utilizado hoy en día en todos los tipos de
Medición electrónica
±0.04’ a ±1/300000 levantamientos, incluyendo urbanización, levantamientos
de distancias
de terrenos y trabajo preciso en obras de construcción
Se estableció con el objeto de determinar rápidamente la
Sistema de Hasta posición de aviones, barcos y otros grupos militares; su uso
posicionamiento se ha incrementado en la localización de puntos
global y > 1/1000000 importantes de control y en muchas otras etapas de la
topografía, incluyendo la construcción.
 4

UN ERROR
es una

diferencia
con respecto al

valor verdadero
ocasionado por

imperfección de los imperfección de por efectos

sentidos de una los instrumentos climáticos
persona utilizados
 5

•PERSONALES
Los errores se clasifican de acuerdo a la •INSTRUMENTALES
fuente que los produce en:
•NATURALES

•ERROR REAL
•EQUIVOCACIÓN
Según la topografía se consideran las
•DISCREPANCIA
siguientes clases de errores:
•ERROR SISTEMÁTICO
•ERROR ACCIDENTAL
 6

El valor más probable es un valor calculado, como el que tiene más

probabilidades que ningún otro de representar el verdadero valor de la cantidad,
el cual se obtiene a través de la siguiente expresión matemática:

l1 + l2 + l3 ... l n
X =
n

•Tolerancia: es el error máximo permitido al efectuar mediciones.

 7
EXACTITUD PRECISIÓN

Grado de perfección que se Grado de refinamiento con el que

obtiene en las mediciones. se mide una determinada cantidad.

Blanco 1: Blanco 2: Blanco 3:

Buena precisión Baja precisión Buena precisión

Baja exactitud Buena exactitud Buena exactitud
(el promedio está afuera (el promedio está en la (el promedio está en
del centro del blanco) parte central del blanco) el centro del blanco)
 8
Se realizaron mediciones de un tramo AB por dos grupos diferentes:

1er Grupo 2do Grupo

1) 200.19 m 1) 200.30 m
2) 200.27 m 2) 200.24 m
3) 200.21 m 3) 200.18 m
4) 200.22 m 4) 200.26 m

a) Determine cual de los grupos obtuvo una mayor precisión

b) Cual de los grupos se encuentra dentro de una TOLERANCIA ± 1/1000
