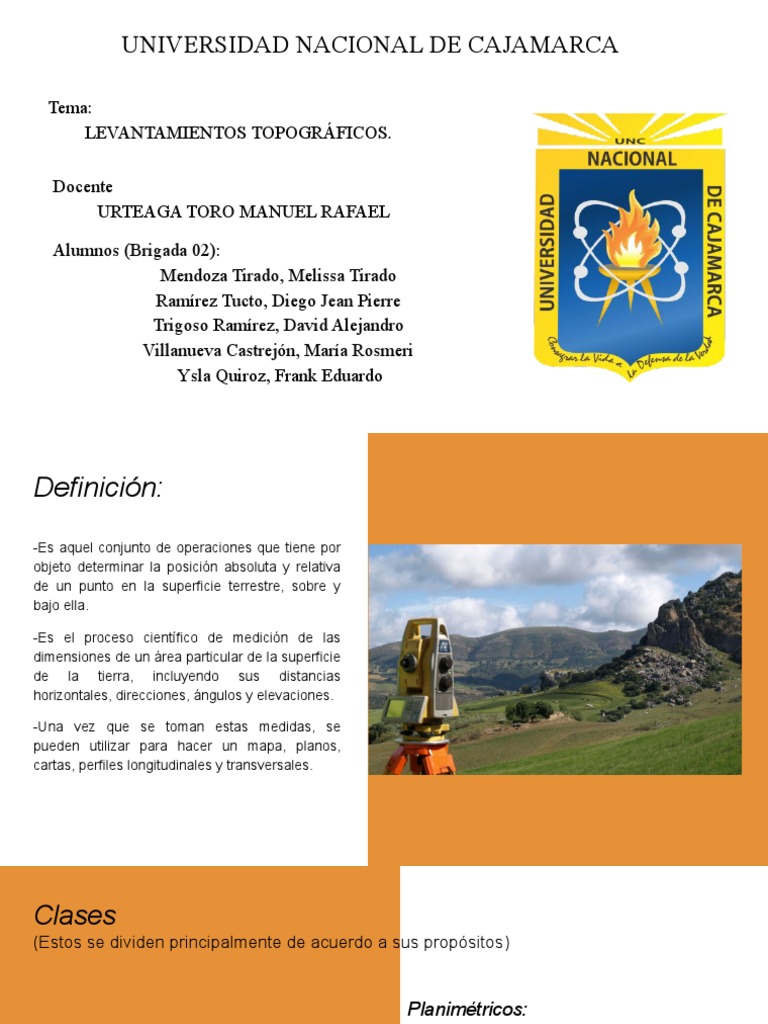

UNIVERSIDAD NACIONAL DE CAJAMARCA

Tema:
LEVANTAMIENTOS TOPOGRÁFICOS.

Docente:
URTEAGA TORO MANUEL RAFAEL

Alumnos (Brigada 02):

Mendoza Tirado, Melissa Tirado
Ramírez Tucto, Diego Jean Pierre
Trigoso Ramírez, David Alejandro
Villanueva Castrejón, María Rosmeri
Ysla Quiroz, Frank Eduardo
Definición:
-Es aquel conjunto de operaciones que tiene por
objeto determinar la posición absoluta y relativa
de un punto en la superficie terrestre, sobre y
bajo ella.

-Es el proceso científico de medición de las

dimensiones de un área particular de la superficie
de la tierra, incluyendo sus distancias
horizontales, direcciones, ángulos y elevaciones.

-Una vez que se toman estas medidas, se

pueden utilizar para hacer un mapa, planos,
cartas, perfiles longitudinales y transversales.
Clases
(Estos se dividen principalmente de acuerdo a sus propósitos)

Planimétricos:

*Es el conjunto de operaciones necesarias para

obtener los puntos y definir la proyección sobre el
plano.

*Cada punto en el plano queda definido por sus

coordenadas.

*Obtiene el terreno en una proyección horizontal.

Topográficos:

*Un levantamiento topográfico incluye mediciones

de la elevación vertical de la superficie que se
examina.

*Los levantamientos topográficos son ampliamente

utilizados por gobiernos y empresas dedicadas a la
construcción.

*Toma los datos para la confección de planos donde

figura el relieve y se sitúan objetos naturales y
artificiales.
Longitudinales:

*Son los levantamientos que sirven

para estudiar y construir vías de
transporte o comunicaciones como
carreteras, vías férreas, canales, líneas
de transmisión, acueductos, etc.
Hidrográficos:

*En ellos, se obtienen planos de masas de

agua, líneas litorales, relieves de ríos y otros
procedimientos que se llevan a cabo en
entornos hidrográficos.

*Son trabajos para la obtención de planos de

masas de agua, para fines de navegación,
embalses, captaciones y traídas de agua, etc.
De minas:

*Se trata de la búsqueda de la ubicación

de yacimientos bajo tierra para su
explotación.

*Levantamientos que se ejecutan en la

superficie terrestre y bajo ella,
combinando los levantamientos
planimétricos y longitudinales. Se usa en
túneles y explotaciones mineras.
Catastrales:

*Se llevan a cabo para determinar los límites

entre las parcelas de bienes inmuebles, con
independencia de que la tierra sea de propiedad
privada o pública.

*Un catastro determina los límites legales que

serán reconocidos a todos los efectos legales,
tales como la determinación de impuestos a la
propiedad o el área exacta que se transferirá
cuando se vende una propiedad.

*Son levantamientos con fines fiscales, pueden

ser urbanos o rurales.
Urbanos:
*Se hace en relación a las solicitudes de los
requisitos del municipio para que quede
representada la planimetría de cada edificio,
terreno, vía, calle, etc.

* Es necesario contar al menos con dos Puntos

de Control, que tengan coordenadas geográficas
establecidas, para poder llevar a cabo el servicio
en el terreno.

* Levantamientos para confeccionar planos de

ciudades, ampliaciones trazos y reformas de
calles, suministro de servicios tales como agua,
desagüe, luz, etc.
ETAPAS DEL LEVANTAMIENTO TOPOGRÁFICO
1. PLANEAMIENTO DEL TRABAJO

Etapa preliminar con importancia, que

cuantifica la laboriosidad del trabajo y
permite la elaboración del croquis a mano
alzada, etc.

● Elección de exactitudes
● Estudio del Control existente
● Reconocimiento
● Elección de Instrumentos y métodos
● Elección del método de cálculo
2. MANTENIMIENTO

El operador debe tener conocimiento del

cuidado, limpieza, calibramiento y
preparación de dicho equipo, puesto que
de ello también dependerá la precisión del
trabajo.
3. TRABAJO DE CAMPO

Etapa durante la cual se toman todos los datos,

notas, croquis y observaciones con el apoyo del
equipo topográfico en el mismo terreno
4. TRABAJO DE GABINETE:

Etapa en la cual se tabulan y procesan,

mediante cálculos, todos los datos obtenidos
en el trabajo de campo; para luego dibujar el
plano topográfico.

5. COMPROBACIÓN

Etapa de verificación entre el plano

topográfico obtenido y el terreno real.
 RECOMENDACIONES
PARA LA EJECUCIÓN DE
LEVANTAMIENTOS.
 PLANIFICACIÓN DEL
TRABAJO A EJECUTAR.
RAPIDEZ EN LA
EJECUCIÓN.
PRECISIÓN ADECUADA
EN LAS MEDICIONES.
PERSONAL AUXILIAR
CAPACITADO.
CONCORDANCIA ENTRE
EL TRABAJO DE CAMPO
Y GABINETE.
 ESCALA

Es la relación entre la medida lineal

representada en el dibujo de un determinado
objeto y la medida lineal de este mismo
objeto en la realidad, medidos en las mismas
unidades.

Expresado matemáticamente, sería la siguiente fórmula:

CLASES
❖ NUMÉRICA

Se expresa en forma de
quebrado manifiesta que
una unidad del papel,
representa cierto número de
unidades en el terreno.
 Clasificación:

Escala Natural Escalas de ampliación Escalas de reducción

Cuando la representación Cuando la representación gráfica Cuando la representación gráfica

gráfica tiene las mismas tiene mayores dimensiones que el tiene menores dimensiones que el
dimensiones que la pieza. objeto real. objeto real.
Se representa con 1:1 Ejemplos: 1:5 ; 1:10 ; 1:20 y 1:25 Ejemplos: 2:1 ; 5:1 ; 20:1 ; 50:1
❖ GRÁFICA

Es una línea o barra, dibujada en el

plano, subdividida en distancias que
corresponden a un número determinado
de unidades de terreno.
 Construcción de la Escala Gráfica

1. Elegir una distancia real del terreno, que por facilidad puede
ser la unidad o múltiplo de 10. Ejemplo 1 Km., 10 Km. etc.
2. Determinar la distancia que corresponda en el plano, según
la escala numérica.
3. En un lugar apropiado del plano, generalmente adyacente al
membrete, dibujar una línea o barra y marcar la medida
obtenida.
4. Dividir dicha medida en 10 partes iguales para representar
unidades, decenas, etc.
c:
● ESCALAS MÁS USADAS

● ESCALAS Y APLICACIONES
EQUIPO TOPOGRÁFICO
Sánchez, M. (2016) “A través del tiempo la ciencia y
tecnología trabajan conjuntamente para crear o
✓ MEDIDA DE ÁNGULOS mejorar nuevas
máquinas y herramientas, abarcándose desde una
necesidad para el hombre mejorando su
✓ MEDIDA DE rendimiento, precisión y eficiencia.”
DISTANCIAS

✓ MEDIDA DE
PENDIENTES
TRÁNSITO - Este instrumento permite trazar
ángulos horizontales con
direcciones y ángulos verticales
con diferencias de elevación.
- Se utiliza para prolongar líneas o
determinar distancias.
- Precisión de 1 minuto (1´ ) o 20
segundos (20´´ )
- Los círculos de metal se leen con
lupa, los modelos viejos tienen
cuatro tornillos para nivelación,
actualmente se siguen fabricando
pero con solo tres tornillos
nivelantes.
TEODOLITO
ÓPTICO
- Es un instrumento de medición
mecánico-óptico.
- Sirve para medir ángulos
verticales y, sobre todo,
horizontales, ámbito en el cual
tiene una precisión elevada.
- Es portátil y manual; con ayuda
de una mira y mediante la
taquimetría, puede medir
distancias.
- Se utiliza para prolongar líneas o
determinar distancias.
 TEODOLITO
- Es la versión del teodolito óptico,
ELECTRÓNICO con la incorporación de
electrónica para hacer las
lecturas del círculo vertical y
horizontal, desplegando los
ángulos en una pantalla
eliminando errores de
apreciación
- Por requerir menos piezas,
facilita su fabricación y su uso.
- Las principales características
que se deben observar para
comparar estos equipos son: la
precisión, el número de
aumentos en la lente del objetivo
y si tiene o no compensador
electrónico.
DISTANCIOMETRO - Dispositivo electrónico para
medición de distancias.
- FUNCIÓN: Emite un haz
luminoso láser el cual rebota en
un prisma o directamente sobre
la superficie, dependiendo del
tiempo en el que recorre la
distancia, la determina.
- Un distanciómetro solo puede
medir la distancia inclinada, para
medir la distancia horizontal y
desnivel, algunos tienen un
teclado para introducir el ángulo
vertical y por senos y cosenos
calcular las otras distancias.
- Tiene un alcance de hasta 5000
metros.
 ESTACIÓN
SEMITOTAL

- En este aparato se integra el

teodolito óptico y el
distanciometro, ofreciendo la
misma línea de vista para el
teodolito y el distanciometro
- Las lecturas son analógicas, por
lo que el uso de la libreta
electrónica, no representa gran
ventaja, se recomienda mejor una
estación total.
ESTACIÓN - Es la integración del teodolito
electrónico con un
TOTAL distanciómetro integrado, de tal
forma que puede medir ángulos y
distancias simultáneamente.
- La distancia horizontal, la
diferencia de alturas y las
coordenadas se calculan
automáticamente.
- Todas las mediciones e
información adicional se pueden
grabar.
- Se puede determinar la distancia
horizontal o reducida, distancia
geométrica, el desnivel, la
pendiente en %, los ángulos en
vertical y horizontal, como las
coordenadas en x,y,z.
NIVELES - Nos representa una referencia
con respecto a un plano
horizontal.
- El nivel de mano tiene por
referencia de horizontalidad una
burbuja de vidrio o gota.
- El clisímetro es una versión
mejorada del nivel de mano
incorporando un transportador
metálico permitiendo hacer
mediciones de inclinación y no
sólo desnivel.
- El nivel fijo es la versión
sofisticada del nivel de mano,
este en lugar de sostenerse con la
mano se coloca sobre un tripie, la
óptica tienemás aumentos y la
gota es mucho más sensible.
 NIVELES
ELECTRÓNICOS
- Estos funcionan como los niveles
ópticos, y adicionalmente pueden
hacer lecturas electrónicamente
con estadales con código de
barras,
- Tienen memoria para almacenar
y procesar los datos.
- Pueden desplegar en pantalla una
resolución de décima de
milímetro y medir distancias con
una resolución de un centímetro.
NAVEGADORES
GPS

- Dispositivo que cabe en la palma

de la mano, tienen la antena
integrada, su precisión puede ser
de menor a 15 mts.
 CINTA MÉTRICA
- Instrumento de medida que consiste en una
cinta flexible graduada y se puede enrollar,
haciendo que el transporte sea más fácil.
También se puede medir líneas y superficies
curvas
PLOMADA METÁLICA
- Instrumento con forma de cono, construido
generalmente en bronce, con un peso que
varía entre 225 y 500 gr, que al dejarse colgar
libremente de la cuerda sigue la dirección de
la vertical del lugar.
 TRÍPODE
- Instrumento que tiene la particularidad de
soportar un equipo de medición como un
taquímetro o nivel,
LA MIRA
- Descrita como una regla de cuatro
metros de largo, graduada en
centímetros y que se pliega en la mitad
para mayor comodidad en el transporte.
PLANIMETRO
- Instrumento manual utilizado en la
determinación del área de figuras
planas con forma irregular.
- El área de una figura cualquiera se
determina con el planímetro fijando el
anclaje en un punto externo a la figura y
recorriendo en sentido horario con el
punto trazador su perímetro.
REFERENCIAS
❏ Arco, J. (s.f). LECCIÓN 7: ESCALAS. Dibujo Arquitectónico I. Recuperado de:
https://www.ugr.es/~agomezb/etsie_eg1/etsie_eg1_material_docente/t5_11_escalas.pdf
❏ Serrano, M. (s.f). DIBUJO TÉCNICO: ESCALAS. Departamento de expresión gráfica y cartográfica.
Recuperado de:
https://web.ua.es/es/cursos-cero/documentos/dibujo-ingenierias/escalas.pdf
❏ Quispe, F. (27 de Julio del 2018). Fases de un Levantamiento Topográfico. Recuperado de:
https://ingenieria19civil19confrank.blogspot.com/2018/07/fases-de-un-levantamiento-topografico.html
❏ Global (s.f.).Equipo topográfico para medir ángulos. Recuperado de
https://www.globalmediterranea.es/equipo-topografico-medir-para-angulos/
❏ Sanchez Mora, F. (2016). Comparación de los métodos topográficos aplicados en la construcción de túneles,
utilizando el método convencional y la tecnología escáner laser 3d (elt).UNIVERSIDAD DISTRITAL
FRANCISCO JOSÉ DE CALDAS. Recuperado de
https://repository.udistrital.edu.co/bitstream/handle/11349/3584/OsorioS%E1nchezAnaMar%EDa2016.pdf;jse
ssionid=9BB920637591304C4EE5EC033E967560?sequence=21
