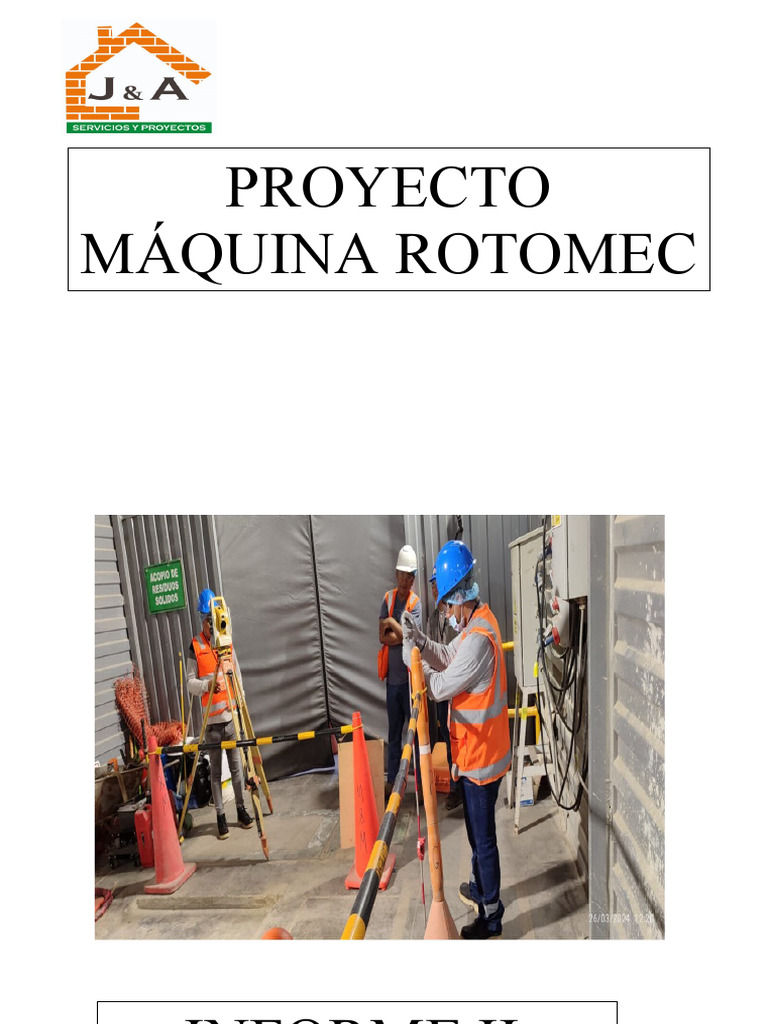

PROYECTO

MÁQUINA ROTOMEC

INFORME
 INFORME II
ÍNDICE
1. GENERALIDADES
1.1 Objetivos del estudio topográfico
1.2 Metodología

2. LEVANTAMIENTO TOPOGRÁFICO
2.1 Ubicación geográfica (IMAGEN)

3. TRABAJOS DE CAMPO
3.1 Cálculos de ángulos
3.2 Cálculo de nivelación
3.3 Cuadro de Coordenadas UTM
3.4 Equipo Empleado
3.5 Equipo Técnico

4. GLOSARIO

5. CONCLUSIONES

6. ANEXOS
6.1 Panel fotográfico detallado
6.2 Relación de Planos topográficos
6.3 Certificado de calibración

INFORME
1. GENERALIDADES

1.1 OBJETIVO
El objetivo principal del siguiente informe técnico topográfico es brindar la
información fidedigna y concisa de la geometría y altimetría; así como,
identificar los detalles existentes correspondientes al estado situacional del
proyecto Máquina ROTOMEC, en la cual se identificará los componentes
existentes, así como el estado situacional de la rasante actual;
considerando así cada uno de estos componentes y el estado superficial
para que sean considerados en la evaluación del vaciado del concreto.

Todos estos detalles y componentes existentes se identificarán y

señalarán en los planos topográficos, con la finalidad de ser
consideradas en la evaluación y definición del servicio o actividad a
ejecución.

Como se sabe, toda actividad de vaciado de concreto se debe verificar al

milímetro, así como de sus respectivas defensas laterales. Y, dado que se
necesita de una nivelación precisa, es que se genera la gran necesidad de
su pronta intervención; con el fin de beneficiar el buen establecimiento de
la maquinaria.

1.2 METODOLOGIA

Para la metodología de trabajo a emplear, se evaluó

anticipadamente, mediante un reconocimiento de campo, el estado
situacional del proyecto en ejecución; esto con la finalidad de
identificar los detalles existentes y ubicar los puntos de control
estratégicamente para un adecuado barrido de puntos al inicio del
levantamiento topográfico.

INFORME
2. LEVANTAMIENTO TOPOGRÁFICO
2.1 Ubicación geográfica

REFERENCIA: Fuente Google Earth Pro.

DEPARTAMENTO : LIMA

PROVINCIA : LURIN

DISTRITO : LURIN

INFORME
Imagen 1: Plano de micro localización

INFORME
3. TRABAJO DE CAMPO
Los levantamientos topográficos serán divididos en tres clases:
Obras Lineales, Obras No Lineales, y Levantamiento planímetro y
altimétrico de caminos y trochas.
Para ello se realizaron los siguientes procedimientos:

• Toda la información obtenida se ha procesado empleando

programas con un software de cálculo en el caso de la Estación
Total y GPS diferencial (Indicado en el equipo de software
utilizado).
• Los trazos que generan los planos han sido procesados en
dibujos sectorizados en los programas de AutoCAD CIVIL 3D,
cuyos archivos están en unidades métricas. Los puntos son
incluidos como bloques en la capa Puntos Topográficos y
controlada en tres tipos de información básica (número de punto,
descripción y elevación).
El Levantamiento Planimétrico se ejecutó con los siguientes
límites de precisión:

• Poligonal Abierta
Se realizó el reconocimiento del terreno para ver sus
características más resaltantes y la posterior ubicación de los
vértices de dicha Poligonal.
Posteriormente se realizó la documentación de los vértices de la
Poligonal; se realizó la medición de ángulos horizontales,
verticales y distancias, siendo tomados como puntos de partida el
hito BM–01 de Coordenadas U.T.M. y en el Sistema WGS 84.

• Medición de Ángulos
Se obtuvo ángulos internos (horizontales) y ángulos directos (verticales)
apoyados en la Estación Total marca TOPCON modelo

INFORME
 IS303 con precisión al segundo, mediante observaciones a los prismas
ubicados en cada vértice de dicha poligonal.
• Medición de Distancias

Se efectuó la medición de los lados de la Poligonal apoyados en el

Distanciómetro de la Estación Total cuya precisión es de 0.001
ms. Asimismo, se realizó el respectivo levantamiento.

3.1. Cálculo de ángulos azimutales

3.1.1. Cálculo de distancia horizontal

3.1.2. Cálculo de distancia vertical

3.1.3. Cálculo de coordenadas relativas

INFORME
3.1.4. Cálculo de coordenadas absolutas

3.1.5. CALCULO DE COTAS

3.1.6. Cálculo del Perímetro y Área

Los cálculos de los perímetros y áreas se realizaron en el
programa de dibujo AutoCAD Civil 3D con una precisión confiable.
Toda la información del levantamiento fue almacenada en una
libreta de campo y luego fue trasladada al programa Excel, para
luego ser procesada en el programa AutoCAD Civil 3D,
garantizando de esta manera la ubicación de todos los puntos al
detalle.
3.1.7. Trazo de la Curvas de Nivel
Las Curvas de Nivel de la zona fueron realizadas a través del
software topográfico AutoCAD Civil 3D 2021, el cual genera las
curvas de nivel con las tolerancias y rangos manejables por el
usuario, para el presente trabajo la equidistancia de las curvas de
nivel en el plano topográfico es de cada 5.00 metros para las
curvas principales y cada 1.00 metro para las curvas
secundarias.

INFORME
3.1.8. Trazo del Perfil Longitudinal
Se ha generado trazos en los ejes del dique y sus bordes
correspondientes a la laguna Ramon Grande sector la Cheuque.

3.2. CALCULO DE NIVELACION

LECTURA
PROG IZQ DER ERROR
0+00 99.965 99.968 -0.003
0+01 99.968 99.966 0.002
0+02 99.968 99.966 0.002
0+03 99.968 99.966 0.002
0+04 99.969 99.967 0.002
0+05 99.970 99.967 0.003
0+06 99.967 99.965 0.002
0+07 99.966 99.965 0.001
0+08 99.964 99.967 -0.003
0+09 99.965 99.968 -0.003
0+10 99.964 99.967 -0.003
0+11 99.964 99.965 -0.001
0+12 99.965 99.965 0.000
0+13 99.964 99.964 0.000

3.3. CUADRO DE COORDENADAS UTMTabla 1. Cuadro de

coordenadas UTM de los BM’S O MARCAS AUXILIARES

INFORME
3.4. EQUIPO EMPLEADO
3.4.1. TRIPODE DE MADERA EXTENDIBLE.
CANT. 1 UNIDAD.
3.4.2. BASTON DE 2.50 m. DE ALUMINO. CANT. 1
UNIDAD.
3.4.3. FLEXOMETRO DE 5m.
CANT. 1 UNIDAD.
3.4.4. LIBRETA DE CAMPO.
CANT. 1 UNIDAD.

4. GLOSARIO

Tabla 1. Glosario de Libreta Digital de equipo

GLOSARIO
DESCRIPCIÓN
DE LA LIBRETA DESCRIPCIÓN DETALLADA
DIGITAL
BASSE 01 Punto de estación de equipo
control de barrido
PC Punto de Control,Referencia
cambio de estación
BM1,9 Puntos de control para replanteo topográfico
(marca situ)
PG PROGRESIVA

5. CONCLUSIONES

5.1. Conclusiones

- Se obtuvieron planos topográficos de la zona. Los trabajos

referentes al levantamiento topográfico están referidos a

- coordenadas UTM con datum horizontal: WGS-84 zona 18S y

datum vertical: nivel medio del mar.

INFORME
- Se obtuvieron planos topográficos niveles y distancias.

- Se obtuvieron planos de curvas de nivel, perfiles

longitudinales, a escala 1:1000 con equidistancia de curvas de
nivel a 5.00 m las curvas mayores y a cada 2.00 m las curvas
secundarias, la topografía procesada servirá como base de
apoyo para la elaboración de los planos de proyecto
considerándose así los detalles existentes.

- En los trabajos a realizarse se tomará en cuenta las cotas del

terreno natural para establecer la subrasante, la misma que
aparecerá de manera irregular en las secciones y se mostrara
una sola cota en los perfiles longitudinales de los planos de planta
y perfil, la cual ha sido establecida por parte de la entidad
para los trabajos de ejecución.

5.2. Recomendaciones
- Se recomienda que los planos topográficos estén en todo
momento en el proceso de ejecución del proyecto.

- Se recomienda que los niveles y distancias sean guía en la

obra.

- Se recomienda tener presente en el proceso constructivo los

detalles en cuanto la distancia y los niveles.

- Se recomienda contrastar información futura en trabajos

topográficos usando como base el trabajo en mención.

INFORME
5.3. Panel fotográfico detallado
 5.4. RELACION DE PLANO TOPOGRAFICO:

INFORME
INFORME

6.3. CERTIFICADO DE CALIBRACION DE EQUIPO:
