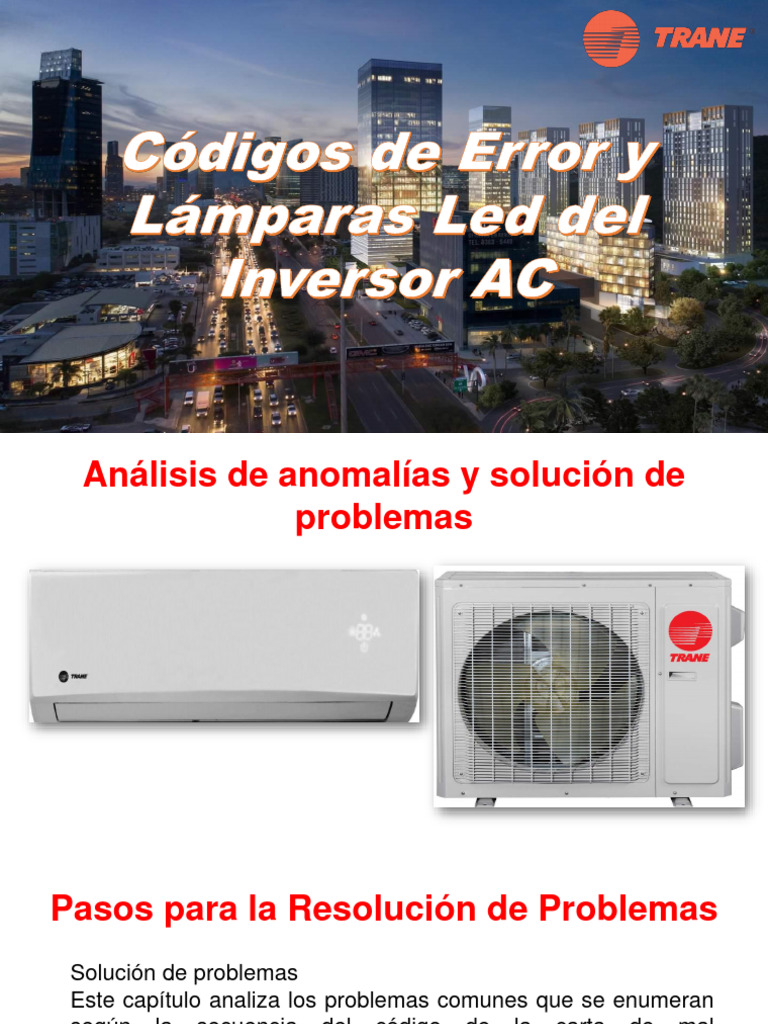

Análisis de anomalías y solución de

problemas
Pasos para la Resolución de Problemas
Solución de problemas
Este capítulo analiza los problemas comunes que se enumeran
según la secuencia del código de la carta de mal
funcionamiento. El análisis consiste en la descripción del mal
funcionamiento (fenómeno, propósito de protección y razón),
posible causa y proceso estándar de solución de problemas.
existe un análisis de causa raíz para algunos fallos de
funcionamiento complicados, como el mal funcionamiento de la
comunicación E6, el bloqueo de H6 del mal funcionamiento del
ventilador interior, etc. El análisis de mal funcionamiento sigue el
principio "La parte más fácil primero y la unidad interior primero".
 Pasos para la Resolución de Problemas
Cuando un mal funcionamiento o una protección ocurre en la unidad
de aire acondicionado, el código correspondiente será mostrado en
la pantalla de la unidad interior y en el indicador led de la unidad
exterior. Cuando el diagnostico es eliminado el indicador de la
pantalla regresara a modo normal.
No Código de Nombre de mal funcionamiento Modo de visualización de la unidad
malfuncio (indicado por la combinación de tres exterior (estado de 3 pantallas, el ciclo
namiento estados "encendido", "parpadeante" y para cada estado es 5 seg) Solución de problemas
"apagado". □ apagado ■ encendido ☆ parpadeo
D5 D6 D16 D30

1 E1
Protección de alta presión del □ ☆ ☆ ☆ Consulte la página 28
sistema.
Protección contra
2 E2
congelamiento
■ □ ■ □ Consulte la página 30
Protección de alta temperatura
3 E4
de descarga para compresor
■ □ ■ ☆ Consulte la página 33
Protección contra
4 E5
sobrecorriente de CA
■ □ ☆ □ Consulte la página 35
Mal funcionamiento de la
5 E6 comunicación entre las □ □ □ ☆ Consulte la página 39
unidades interiores y exteriores.
Protección de prevención de
6 E8
alta temperatura
■ □ ■ ■ Consulte la página 46

Mal funcionamiento de Mal funcionamiento

7 EE
lectura de EEPROM
□ □ □ ■ del controlador
No Código Nombre de mal funcionamiento Modo de visualización de la unidad
de (indicado por la combinación de tres exterior (estado de 3 pantallas, el ciclo
malfunci estados "encendido", "parpadeante" y para cada estado es 5 seg) Solución de problemas
onamien "apagado". □ apagado ■ encendido ☆ parpadeo
to D5 D6 D16 D30
La frecuencia es limitada / ■ ■ ■ ☆ La frecuencia es limitada /
disminuye debido a la alta
8 EU disminuye debido a la alta temperatura del módulo
temperatura del módulo
Sensor de temperatura ambiente Consulte la página 49
9 F1
interior abierto o corto circuito
Sensor de temperatura del Consulte la página 49
10 F2 evaporador interior abierto o
corto circuito
11 F3
Sensor de temperatura ambiente □ □ ☆ ■ Consulte la página 49
exterior abierto o corto circuito
sensor de temperatura del
12 F4 condensador exterior abierto o □ □ ☆ □ Consulte la página 49
corto circuito
Mal funcionamiento de med.
13 F4 sensor de temperatura de la ■ ■ ☆ ☆ ---------
tubería
Sensor de temperatura de
14 F5 descarga exterior abierto o corto □ □ ☆ ☆ Consulte la página 49
circuito
No Código Nombre de mal funcionamiento Modo de visualización de la unidad
de (indicado por la combinación de tres exterior (estado de 3 pantallas, el ciclo
malfunci estados "encendido", "parpadeante" y para cada estado es 5 seg) Solución de problemas
onamien "apagado". □ apagado ■ encendido ☆ parpadeo
to D5 D6 D16 D30
La frecuencia es limitada /
Límite de frecuencia o
15 F6 disminuye debido a la ■ □ ☆ ☆ protección reducida
sobrecarga
Límite de frecuencia o
La frecuencia disminuye debido
16 F8
a la alta corriente
■ ■ □ ■ protección reducida

La frecuencia disminuye debido

Límite de frecuencia o
17 F9 a la alta temperatura de ■ ■ □ □ protección reducida
descarga
Mal funcionamiento de la puerta
18 FC Consulte la página 46
corredera
La frecuencia es limitada /
Límite de frecuencia o
19 FH disminuye debido a la protección ■ ■ ■ □ protección reducida
contra congelamiento
La frecuencia disminuye debido
Protección de
20 H0
a la prevención de altas
temperaturas durante el
■ □ ☆ ☆ disminución de
frecuencia
calentamiento
No Código Nombre de mal funcionamiento Modo de visualización de la unidad
de (indicado por la combinación de tres exterior (estado de 3 pantallas, el ciclo
malfunci estados "encendido", "parpadeante" y para cada estado es 5 seg) Solución de problemas
onamien "apagado". □ apagado ■ encendido ☆ parpadeo
to D5 D6 D16 D30
Descongelación para
21 H1 Anti hielo unidad exterior en
calefacción
Protección del polvo Protección contra el
22 H2 electrostático. polvo electrostático
Protección contra sobrecarga
23 H3 para compresor □ ☆ ☆ □ Consulte la página 53

24 H4 El sistema es anormal ■ □ ■ ■ Consulte la página 55

25 H5 Protección IPM □ ☆ □ ■ Consulte la página 57

No hay retroalimentación del

26 H6 Consulte la página
ventilador interior

Error de voltaje de polarización

27 HC ■ ☆ □ □ Consulte la página
de la corriente PFC
No Código Nombre de mal funcionamiento Modo de visualización de la unidad
de (indicado por la combinación de tres exterior (estado de 3 pantallas, el ciclo
malfunci estados "encendido", "parpadeante" y para cada estado es 5 seg) Solución de problemas
onamien "apagado". □ apagado ■ encendido ☆ parpadeo
to D5 D6 D16 D30

28 H7 Desincronización del compresor □ ☆ ■ ☆ Consulte la página

29 HC Protección PFC ■ □ ☆ ☆ Consulte la página

30 Lc Fallo para arrancar □ ☆ □ ☆ Consulte la página

Funcionamiento incorrecto del
31 L3 ventilador de CC de la unidad ■ □ □ □ Consulte la página
exterior
Mal funcionamiento del circuito
32 P8 del sensor de temperatura del ■ □ ☆ ■ Consulte la página
módulo
Protección contra sobrecorriente
33 P7 de corriente de fase del □ □ ■ ☆ Consulte la página
compresor
Protección contra sobrecorriente
34 P5 de fase-corriente del compresor □ ☆ □ □ Consulte H5

Bajo voltaje de la barra de bus

35 PL □ ■ ■ □ Consulte la página
de CC
No Código Nombre de mal funcionamiento (indicado Modo de visualización de la unidad
de por la combinación de tres estados exterior (estado de 3 pantallas, el ciclo
malfunci "encendido", "parpadeante" y "apagado". para cada estado es 5 seg) Solución de problemas
onamien □ apagado ■ encendido ☆ parpadeo
to D5 D6 D16 D30

36 PH Alto voltaje del bus de CC □ ■ □ ☆ Consulte la página 74

37 PU Mal función de carga del capacitor □ ■ □ ■ Consulte la página 77
Mal funcionamiento del circuito El cable del compresor no
está conectado. El
38 U1 para la detección de corriente de □ ☆ ■ □ controlador tiene un mal
fase del compresor funcionamiento.
Fallo de caída de voltaje de la
39 U3 □ ■ ■ ■ Consulte la página 80
barra de bus de CC
Válvula de 4 vías que invierte la
40 U7 anormalidad ■ □ ☆ □ Consulte la página 80

Mal funcionamiento de la
41 U8 detección de cruce por cero de la □ ■ □ □ Consulte la página 82
unidad interior
Mal funcionamiento de la
42 U9 detección de cruce por cero de la ■ ■ ☆ □ Consulte la página 82
unidad exterior
Mal funcionamiento
43 Anormalidad del nivel eléctrico. ■ ■ ☆ ■
del controlador
 Protección por Alta Presión

Descripción: Mediante un sistema de

medición de alta presión, se puede
detectar la presión de funcionamiento
del sistema. En condiciones normales,
el interruptor de presión está cerrado.
Cuando la presión es alta 640psi, se
abrirá y la señal correspondiente será
introducida en el controlador para
detener y proteger el compresor
 Protección por Alta Presión
Causas:
a)El interruptor de alta presión tiene
malfuncionamiento o el cableado está suelto;
b)La tarjeta electrónica de la unidad exterior
tiene mal funcionamiento;
c) La velocidad del ventilador del motor interior
o exterior es demasiado baja;
d)La ventilación interior o exterior es mala;
e)El sistema es anormal, por ejemplo: bloqueo;
La válvula no está completamente abierta;
Los intercambiadores de calor están sucios;
Hay aire dentro del sistema.
 Protección por Alta Presión
Revisar Switch de Presión
Podemos verificar si el interruptor de presión es normal.
Prepare un medidor universal y gírelo a la opción de timbre, mida el
interruptor de alta presión, si no escucha el sonido de "bing", significa
que el interruptor de alta presión está roto, reemplace uno nuevo.
 Protección por Alta Presión
Revisar válvulas abiertas
Compruebe si la válvula de gas y la válvula de líquido están
completamente abiertas.
El panel delantero deberá de estar bien apretado
 Protección por Alta Presión
La entrada y la salida de aire (IDU y ODU) deben ser correctas sin
restricciones.
El louver de la IDU está abierto.
Los intercambiador de calor (IDU y ODU) deben de estar limpios.
El filtro de aire para IDU está limpio.
El ventilador (IDU y ODU)debe funcionar normalmente
 Protección por Alta Presión
Revisar Tuberías de Refrigerante
Revise que las tuberías de refrigerante no se encuentren dobladas,
obstruidas, o dañadas.
 Protección por Alta Presión
Revisar Válvulas de Expansión
Compruebe la válvula de expansión electrónica de la unidad exterior
esté correctas. Escuchar o tocar la EXV.
Cambiar la tarjeta electrónica.
 Protección por Alta Presión
2
4 8
1 10
6
3
9

5 11

7
 Protección por Alta Presión
1 Verifique el protector de alta presión
2 Vuelva a colocar el protector de presión al circuito
3 Compruebe si la válvula pequeña está abierta.
4 Abra la válvula pequeña completamente
5 Use el manómetro para verificar si la presión es alta
6 Compruebe si el panel frontal de la unidad exterior
7 Reemplace la tarjeta unidad interior
8 Hacer que el panel frontal sea hermético
9 Verifique que el flujo de aire de la unidad exterior esté bien
10 Despejar la obstrucción
11 Pase al siguiente diagrama
 Protección por Alta Presión
2
4 8

6 10

1
9
5
3 11

7
 Protección por Alta Presión
1 compruebe si el motor del ventilador interior y exterior puede
funcionar bien
2 Arregle los motores ventiladores
3 Compruebe si los deflectores están abiertos
4 arregle el motor de pasos
5 Compruebe que la válvula de expansión electrónica esta bien.
6 Compruebe que las aletas de los intercambiadores y filtros
están muy sucios.
7 Arregle la válvula de expansión electrónica
8 Límpielos
9 exceso de refrigerante
10 ajuste la carga de refrigerante según los requerimientos
11 Ay obstrucciones en el sistema.
 Protección de Congelamiento

1. Descripción del mal funcionamiento

E2 se muestra en la unidad interior, durante la protección en modo de
enfriamiento, el compresor deja de funcionar y el ventilador interior se
mantiene funcionando.
La protección de congelamiento es para el evaporador para garantizar
la confiabilidad y el efecto de enfriamiento del compresor.

2. Causa posible.
Falta de retorno de aire de la unidad interior, el serpentín evaporador o
el filtro de aire está sucio, La velocidad de rotación del ventilador
interior es baja.
 Protección de Congelamiento
Fugas de refrigerante
La resistencia del sensor de temperatura de la tubería es grande.
La tarjeta de la unidad interior tiene un mal funcionamiento.
Consejos: 1. es normal que dicha protección ocurra cuando la
temperatura ambiente interior o exterior es de 20 ℃.
2. Si dicha protección ocurre en climas cálidos, verifique el volumen de
aire. Si hay escarcha, revise el filtro, la velocidad de rotación del motor
y verifique si hay bloqueo del sistema o falta de refrigerante;
3. Si se muestra E2 cuando la unidad funciona normalmente durante 9
minutos, lo más probable es que se deba a un circuito abierto del
sensor de temperatura de la tubería.
 Protección de Congelamiento
2

4
1
6

8
3 5

9
 Protección de Congelamiento
1 Compruebe que el flujo de aire de retorno no este obstruido.
2 Limpiar la obstrucción.
3 Compruebe el evaporador o el filtro de aire esta muy sucio.
4 Limpie el evaporador o el filtro de aire.
5 Compruebe que el sensor de tubo del interior esta normal.
6 Remplace el sensor de tubo.
7 Compruebe el motor ventilador interior puede funcionar a una
velocidad normal.
8 Cheque y arregle la entrada de fuerza y el ensamble del
ventilador del motor y la tarjeta electrónica.
9 Problemas en el sistema revisé por fugas y cargue refrigerante.
 Protección de Baja Presión

1. Comprobar que la presión del

refrigerante en el sistema es
realmente baja o no.
2. Utilice el manómetro para probar la
presión del sistema cuando el
sistema está funcionando.
3. Si la presión es más baja que
0.2Mpa, usted tiene que agregar el
refrigerante adicional en el sistema.
4. Nota: El procedimiento de revisión
es el mismo como si se tuviera el E1
 Protección de Descarga del
Compresor
1. Descripción del mal funcionamiento
E4 se muestra en la unidad interior, durante la protección en modo de
enfriamiento, el compresor deja de funcionar y el ventilador interior se
mantiene funcionando. En calefacción, todas las cargas se detienen.
La protección descarga del compresor, evita la alta temperatura de
descarga que puede ser causada por fugas de refrigerante que dañan el
compresor.

Nota: Durante la protección de alta temperatura de descarga, descubra la

causa de acuerdo con el proceso estándar de solución de problemas.
Mientras tanto, recuerde al usuario que no encienda o apague la unidad
con frecuencia, de lo contrario, el motor del compresor podría quemarse.
 Protección de Descarga del
Compresor
2. Posible causa:
Suministro y/o entrada de aire no uniforme para la unidad exterior
La velocidad de rotación del motor exterior es baja.
Fugas de refrigerante.
El sistema está bloqueado.
La resistencia del sensor de temperatura de descarga es anormal.
La tarjeta electrónica exterior tiene un mal funcionamiento.
Hay aire dentro del sistema (no condensables).

Consejos: Una vez que enciende la unidad, si el efecto de enfriamiento

no es bueno, el refrigerante es inadecuado;
 Protección de Descarga del
Compresor
Consejos: Una vez que enciende la unidad, si el efecto de enfriamiento
no es bueno, el refrigerante es inadecuado, si la temperatura del aire
de salida es normal, verifique si la eliminación de calor de la unidad
exterior es buena, verifique la velocidad de rotación del ventilador,
verifique la temperatura de la tubería de descarga exterior.
Cuando la temperatura ambiente exterior no supere los 35 ℃ y la
temperatura de descarga sea inferior a 90 ℃ verifique si hay fugas de
refrigerante.
Si la temperatura de descarga está dentro del rango normal, mida si la
resistencia del sensor de temperatura de descarga es normal.
 Protección de Descarga del
Compresor
El valor de la temperatura de descarga
del compresor ha alcanzado 130 ℃.
Se tiene fuga añadir refrigerante.

La lectura del valor de la resistencia

del sensor de temperatura es correcta.

Reemplace la tarjeta principal de la

unidad exterior.
Protección de Descarga del
Compresor
2
1
4
6
3
8

5 10
7

11
 Protección de Descarga del
Compresor
1 Compruebe el motor ventilador exterior si puede funcionar a
velocidad normal.
2 Revise y arregle el motor ventilador.
3 Compruebe si el flujo de aire de la unidad exterior es correcto.
4 Limpie la obstrucción o remueva la unidad exterior.
5 Problemas en el sistema como la válvula de 4 vías o capilares
obstruidos.
6 Resuelva el problema de obstrucción.
7 Sistema con fugas.
8 Arregle los puntos de fugas y cargue refrigerante.
9 Revise la resistencia del sensor del tubo.
10 Remplace el sensor del tubo.
11 Remplace la caja eléctrica ensamblada
 Protección de Sobre corriente
1. Descripción del mal funcionamiento.
E5 se muestra en la unidad interior. Durante la protección, el
compresor se detiene y el ventilador exterior se detendrá 30 segundos
después. La protección contra sobre corriente es principalmente para
proteger componentes electrónicos, módulos y compresores, evitando
que se quemen debido al exceso de corriente.
2. Causa de mal funcionamiento
Protección de corriente de entrada de la unidad exterior
La tarjeta electrónica de la unidad exterior detecta esta corriente
mediante un contactor de CA. La protección es para limitar o disminuir
la frecuencia del compresor o detener el compresor. Si alcanza un
cierto valor, se producirá la protección.
 Protección de Sobre corriente
La protección no se producirá cuando haya un límite de frecuencia
normal o una disminución de frecuencia. Pero cuando el voltaje de
entrada fluctúa después de la disminución o el límite de la frecuencia,
o todavía hay una gran corriente al alcanzar la frecuencia mínima, tal
protección puede ocurrir.
Protección de corriente de fase para compresor.
El controlador detecta la corriente de fase del compresor para limitar o
disminuir la frecuencia del compresor o detener el compresor. Cuando
el compresor excede el valor establecido, la frecuencia disminuirá.
Cuando la frecuencia se reduce al valor mínimo, si la corriente es aún
mayor que el valor establecido, el compresor detendrá la operación
para protección.
 Protección de Sobre corriente
Causa posible
Primero, juzgue qué protección contra sobre corriente es:
Mida la corriente del cable neutro o el cable vivo de la unidad exterior. Si
la corriente alcanza el valor de protección o es 1 ~ 2A menor que el valor
de protección antes de que ocurra la protección, se puede juzgar que es
protección de corriente de entrada para la unidad exterior. De lo contrario,
puede ser una protección de corriente de fase para el compresor.
①Protección de corriente de entrada para unidad exterior
②El voltaje de la red eléctrica es bajo y fluctúa violentamente.
③La carga del sistema es pesada y la unidad funciona a alta frecuencia
en un entorno de trabajo malo.
El contactor de CA o el circuito relevante tiene un mal funcionamiento.
 Protección de Sobre corriente

Protección de corriente de fase para el compresor

①La resistencia RES1, RES2 o RES3 para la detección de corriente
tiene un cortocircuito, por lo que la corriente de muestreo es grande.
② Mal funcionamiento de la tarjeta inverter.
La válvula de expansión electrónica tiene un mal funcionamiento u otro
sistema tiene una anomalía, por lo que la corriente es grande y se
produce protección.
 Protección de Sobre corriente
Consejos:
1 El compresor no arranca después de encender la unidad.
①Compruebe si el cableado del compresor está mal;
② Si la fuente de alimentación está dentro del rango normal, el
compresor está bloqueado.
2 La protección se produce dentro de los 10 s ----- Compruebe si la
resistencia relevante de tarjeta principal tiene un cortocircuito.
② Compruebe si la válvula se ha abierto por completo.
3 La protección se produce después de que la unidad funciona por un
período de tiempo .------ Compruebe la eliminación de calor de la unidad
exterior;
② Comprobar el sistema.
 Protección de Sobre corriente

Ajuste el multímetro en la opción de ohms

mida la resistencia entre terminales
UV\UW\VW

Asegúrese que la resistencia entre

U~V,U~W,V~W están dentro de 1.0Ω~10Ω.
Si no reemplace el compresor.
Protección de Sobre corriente
2

1 4
6
3
8
5
10

7
9

11
 Protección de Sobre corriente
1 La entrada de voltaje es muy baja.
2 Estabilizar el voltaje.
3 El condensador exterior esta muy sucio o el flujo de aire muy lento.
4 Limpie el condensador y revise el flujo de aire.
5 Puede el motor ventilador exterior funcionar normal.
6 Fije el motor del ventilador de la potencia de entrada; señal de
retroalimentación; capacidad del motor del ventilador; motor del ventilador.
7 Puede el compresor funcionar normal? ay algún ruido extraño o fugas de
aceite la temperatura del casco es muy alta.
8 Arregle el compresor.
9 Problemas de obstrucciones o las válvulas no esta abiertas completamente.
10 Arregle los problemas del sistema.
11 Remplace la caja eléctrica del exterior.
 Protección de Comunicacion

1. Descripción del mal funcionamiento

E6 se muestra en la unidad interior, la unidad completa deja de
funcionar. Cuando la comunicación se normaliza y el compresor ha
dejado de funcionar durante 3 minutos, la unidad completa puede
reanudar el funcionamiento normal.

2. Causa de mal funcionamiento

Cuando la unidad interior (o la unidad exterior) no ha recibido la señal
correcta de la unidad exterior (o la unidad interior) durante 3 minutos
continuos, se producirá una falla de comunicación.
 Protección de Comunicacion

La energía comercial de CA pasa a través del diodo para la

rectificación de media onda. Después de limitar la corriente de
resistencia, el diodo regulador de voltaje regulará el voltaje de salida a
56V. Después del filtrado de onda del condensador, proporcionará un
voltaje estable de 56 V para el circuito de circulación de
comunicación. La corriente para todo el circuito de circulación de
comunicación es de aproximadamente 3 mA. El diagrama del circuito
de comunicación es el siguiente:
 Protección de Comunicacion

3. Posibles causas
El voltaje de la fuente de alimentación es bajo; incompatibilidad de
unidades interiores y exteriores
Conexión de cable de alimentación para el controlador entre unidades
interiores y exteriores.
Componente electrónico de la unidad interior o exterior (cable de
conexión, calentador auxiliar eléctrico)
Caja eléctrica de unidad exterior
Componente electrónico de la unidad exterior cable de conexión,
reactor eléctrico, motor de DC, sensor de temperatura, etc.）
 Protección de Comunicación

4. Proceso de solución de problemas estándar.

1: Detecte si el voltaje de la fuente de alimentación es demasiado bajo
y verifique si la unidad interior coincide con la unidad exterior.
2: Verifique si el cable de conexión para las unidades interior y exterior
está mal conectado, está suelto, o si el cable no está conectado de
manera confiable o si hay oxigenación;
3: juzgue el mal funcionamiento según el estado de las lámparas LED
para exteriores por mal funcionamiento.
 Protección de Comunicación

Revise el cable de comunicación

Revise los sockets Revise los conectores

 Protección de Comunicación

1. Asegúrese que el suministro de fuerza y el

cableado este correcto antes de realizar este
procedimiento.

Tips：Si el suministro de fuerza es normal pero los indicadores (leds)

del ODU PCB están apagados remplace la ODU PCB
Protección de Comunicación
Puntos de revisión pasos 2 y 3
Protección de Comunicación
Punto de revisión paso 4

4. Conectar el cable de comunicación a N cuando 3 esta bien

Revise el paso 5 si esta bien o no
Protección de Comunicación
Punto de revisión paso 5
 Protección de Comunicación
4
2
1 5 8

3 9
10

11
 Protección de Comunicación
1 El voltaje de la unidad exterior es de 220 v.
2 El cable de alimentación y el cable de conexión están correctos.
3 Es el voltaje de la unidad exterior 3.3 v.
4 Remplace la tarjeta de la unidad interior.
5 Arregle la conexión del cableado.
6 La conexión del reactor se perdió o están las terminales rotas.
7 el voltaje entre el cable de conexión y el cable neutro pulsa entre 0 a 20 v.
8 Arregle la conexión o remplace el reactor.
9 Remplace la caja eléctrica ensamblada de la unidad exterior.
10 Remplace la caja eléctrica ensamblada de la unidad exterior. La unidad
interior es la maestra.
11 Remplace la tarjeta eléctrica de la unidad interior. La unidad interior es la
maestra.
Protección de Comunicación
 Protección de Sensor de Temperatura

1. Descripción del mal funcionamiento:

Sensor de temperatura en cortocircuito o circuito abierto o la terminal
está floja, el componente de detección está desconectado, etc.).
Este tipo de mal funcionamiento tiene los códigos correspondientes.
Unidad interior:
F1 sensor de temperatura ambiente 15K.
F2 sensor de temperatura de la tubería 20K.
Unidad exterior:
F3 sensor de temperatura ambiente15K.
F4 sensor de temperatura de la tubería exterior 20K
F5 sensor de temperatura de descarga 50K
 Protección de Sensor de Temperatura

Si el sensor es detectado abierto o en cortocircuito durante 5s

sucesivamente, se mostrará este código de error F1-F5
Resistencia anormal del sensor de temperatura.
Si la resistencia del sensor de temperatura es anormal o si el sensor
de temperatura reemplazado tiene un modelo incorrecto, no se
mostrará el código de mal funcionamiento del sensor de temperatura,
pero se incurrirá en el límite de frecuencia o parada de la unidad en
condiciones anormales y se mostrarán otros códigos
correspondientes como H4 o U7.
 Revisar Falla de Sensores

Herramientas Necesarias.
- Multímetro Digital en Resistencia K ohm.
- Termómetro Digital.
- Tabla de Valores de los sensores de
temperatura.
 Revisar Falla de Sensores

Desconecte el sensor de la
tarjeta principal

Mida la Resistencia del sensor Remplace la tarjeta principal

Protección de Sensor de Temperatura
2
5
1

3
7
4
6

8
Protección de Sensor de Temperatura

1 Está floja la terminal de conexión.

2 Vuelva a conectar la terminal.
3 El sensor de temperatura tiene roturas y
cortocircuito.
4 La resistencia del sensor de temperatura es normal.
5 Remplace el sensor de temperatura.
6 El elemento para la medición de la temperatura de
la placa principal es más que tonificado.
7 Restablecer el elemento correcto.
8 Remplace la tarjeta electrónica.
Sensor de temperatura Ambiente Interior
Sensor de temperatura del Tubo Interior
Sensor de temperatura Ambiente Exterior
Sensor de temperatura del Tubo Exterior
Sensor de temperatura de Descarga
 Protección de Sobrecarga

1. Descripción del mal funcionamiento

H3 se muestra en la unidad interior la protección contra
sobrecarga H3 es para evitar daños en el compresor debido al
sobrecalentamiento. Durante la protección contra sobrecarga, el
compresor detiene el funcionamiento. Después de que el
compresor se haya detenido durante 3 minutos, el compresor
reanudará la operación.
 Protección de Sobrecarga
2. Posible causa
El sistema es anormal, por ejemplo: fugas de refrigerante; la
válvula de expansión está bloqueada; el condensador o el
evaporador están sucios; Las condiciones de trabajo son malas.
El compresor tiene mal funcionamiento.
El cableado del protector de sobrecarga está suelto.
El circuito para protección contra sobrecarga tiene un mal
funcionamiento.
El protector tiene un mal funcionamiento. Si se aplica el sensor
de temperatura sobrecarga, consulte el mal funcionamiento del
sensor de temperatura.
Baja tensión.
 Protección de Sobrecarga
2

1 4

6
3
8
5

7 10

9
11
 Protección de Sobrecarga
1 La terminal del protector de sobrecarga está floja.
2 Apretar bien la terminal.
3 El cable tiene rotura y cortocircuito.
4 Remplace el protector de sobrecarga.
5 Compruebe si el elemento protector de sobrecarga está suelto,
en cortocircuito o abierto.
6 Remplace el protector de sobrecarga.
7 Esta el domo del compresor sobrecalentado.
8 Remplace el protector de sobrecarga.
9 Hay algún problema con el sistema.
10 Arreglar el sistema.
11 Remplace el compresor.
 Protección de Sistema Anormal
Descripción del mal funcionamiento
H4 se muestra en la unidad interior la protección anormal del
sistema H4 es para proteger la condensación normal del refrigerante
para evitar problemas de seguridad y daños al compresor.
2. Posibles causas
Mal funcionamiento del sensor de temperatura de la tubería del
condensador exterior en refrigeración
Mal funcionamiento del sensor de temperatura de la tubería del
condensador interior en calefacción
El sistema es anormal, lo que provoca una alta temperatura de la
tubería relevante.
El bajo voltaje provoca una baja velocidad de rotación del ventilador
y un aumento de la temperatura de la tubería.
 Protección de Sistema Anormal
2

1 4

3 8

5
7
9
 Protección de Sistema Anormal
1 La temperatura exterior esta muy alta y la temperatura interior está muy alta.
2 Es normal proteger la saturación. Por favor mejore las condiciones de
trabajo.
3 La unidad exterior tiene un buen intercambio de calor.
4 Limpie el intercambiador de calor, mejore las condiciones de trabajo.
5 La unidad funciona normalmente.
6 Compruebe la terminal de conexión, la capacidad del motor del ventilador y
el motor del ventilador.
7 Compruebe si la resistencia del sensor del tubo exterior en modo de
enfriamiento es normal.
8 Remplace el sensor.
9 Remplace la tarjeta de la unidad exterior en modo frio y en modo calefacción
la tarjeta de la unidad interior
 Protección del Modulo Inverter
1. Descripción del mal funcionamiento
Una vez que se enciende la unidad, el chip principal detectará
inmediatamente la señal de protección del módulo. Una vez que se
detecta la señal de protección del módulo, la unidad detendrá
inmediatamente la operación para protección. Si se elimina la
protección del módulo y el compresor ha dejado de funcionar
durante 3 minutos, la unidad completa puede reanudar la operación.
La protección del módulo es para proteger el módulo IPM y evita la
alta temperatura, el bajo voltaje de la unidad y la sobre corriente.
Durante la protección, para el modelo con 3 lámparas LED por mal
funcionamiento: la lámpara LED amarilla parpadea 4 veces. Para el
modelo con 4 lámparas LED: D5 está apagado, D6 parpadea, D16
está apagado y D30 está encendido.
 Protección del Modulo Inverter
2. Motivo del mal funcionamiento
Una vez que el compresor funciona, si se produce una sobre
corriente o una temperatura alta del módulo IPM, o si el voltaje de la
fuente de alimentación para el controlador es bajo debido a una
condición anormal, IPM enviará una señal de protección del módulo.
Tips: durante la protección del módulo, des energice el compresor
primero y luego encienda la unidad. Si aún se produce la protección
del módulo, el controlador externo tiene un mal funcionamiento. Si la
protección se produce después de que el compresor funciona por un
período de tiempo, la carga del sistema es pesada y la corriente es
alta.
 Protección del Modulo Inverter

Término Sobre corriente:

El valor pico de corriente CA de cualquier fase del compresor que se
transfiere por el módulo inversor excede el valor límite para
protección.
Alta temperatura del módulo IPM:
La superficie del módulo tiene alta temperatura, que se detecta
mediante el sensor interno del módulo.
Bajo voltaje de la fuente de alimentación para el control:
El voltaje de entrada de DC del módulo es inferior al valor límite para
la protección. Se detectan los voltajes de ambos extremos del diodo
regulador de voltaje IN4749 alrededor del módulo.
 Protección del Modulo Inverter

3. Posible causa
Se puede incurrir en la protección del módulo debido a un
problema de la tarjeta electrónica, el compresor o el sistema.
Conexión de cable incorrecta del compresor; incompatible
caja eléctrica y compresor
Gran diferencial de presión alta y baja cuando la unidad está
encendida pero el compresor no se ha detenido durante 3
minutos después de la des energización;
Bajo voltaje de la fuente de alimentación; cambio repentino
de voltaje
Protección normal bajo alta carga
 Protección del Modulo Inverter
Sistema anormal, como refrigerante excesivo, bloqueo de
tubería y bloqueo de suciedad del condensador y
evaporador;
Mal funcionamiento del controlador externo, como mal
funcionamiento del circuito para el muestreo de corriente de
fase del compresor, mal funcionamiento del módulo IPM
(cortocircuito entre dos terminales entre P, N, U, V, W);
Mal funcionamiento del compresor, como cortocircuito o
circuito abierto, o defectos de otros componentes del
compresor, o interferencia electromagnética a la señal de
control del módulo del controlador externo;
Protección del Modulo Inverter
8
4

1 2
9
5
6
10
3
7
11
 Protección del Modulo Inverter
1Saque el enchufe después de 3 minutos, luego vuelva a encender la unidad y
ábrala, y vea si mostrará H5 en 1 minuto
2 Dos terminales del compresor se conectan bien y firme.
3 Las condiciones de trabajo de la unidad exterior son muy malas, como malas
condiciones de intercambio de calor
4.-1.- Verifica si la resistencia de P a N y P o N separadas a U V W son normales.
2.-Compruebe si la pérdida de tensión positiva del diodo posterior es normal.
5 Apriete la conexión terminal.
6 Hacer algo para mejorar el intercambiador de calor.
7 El sistema es anormal, como: refrigerante demasiado; bloqueo del sistema;
bloqueo capilar; velocidad del motor del ventilador demasiado baja
8 Revise la resistencia de fase al domo del compresor si es normal.
9 Remplaze la tarjeta electrónica.
10 Arregle el sistema
11 Remplace el compresor
 Modulo Inversor IPM

El módulo es un componente
clave del controlador inversor
para exteriores, que suministra
tres fases U, V, W del compresor
inversor y controla la velocidad
de rotación del compresor.
El módulo consta de 6 IGBT y
chips de unidad, así como
funciones de detección y
protección.
Revise del Modulo IPM
[Link] el voltaje.

[Link] la resistencia de P, N a U, V, W los

valores deberán de ser de 10 kilo ohms.

[Link] el multímetro en diodo ponga la

línea negra sobre la “P”, y la línea roja a
“U”, ”V”, ”W”

[Link] la línea roja póngala sobre la “N”,

mientras la línea negra a “U”, ”V”, ”W”

[Link] 6 lecturas deberán estar entre los

0.3V~0.7V
 Ventilador Interior Amarrado

1. Descripción del mal funcionamiento

H6 se muestra en la unidad interior, es para evitar el mal
funcionamiento del controlador o sistema de circulación de
refrigerante.
2. Motivo del mal funcionamiento
Cuando el ventilador funciona, si el chip principal interior
detecta que la velocidad de rotación del motor es inferior a
300, hay protección de bloqueo para el motor. El circuito de
retroalimentación del motor PG es el siguiente. El voltaje
normal de los pines del chip es de 2.5V.
 Ventilador Interior Amarrado
3. Posible causa: Compruebe si el motor se ha instalado
correctamente, si la terminal está conectado firmemente, si el
ventilador está bloqueado o si el cojinete esta dañado.
La velocidad del ventilador es baja porque la salida de aire está
bloqueada.
El condensador del ventilador está dañado.
Compruebe si la tarjeta envía la señal de control correcta al
motor
La tarjeta no ha recibido señal de retroalimentación, por ejemplo:
la señal de retroalimentación es débil debido a la pequeña
resistencia de aislamiento del condensador de cerámica.
El chip principal es anormal.
 Ventilador Interior Amarrado

El motor está bloqueado o dañado. (Es anormal que haya olor,

circuito abierto o cortocircuito del devanado. Al medir la
resistencia del devanado, indique si el protector térmico está
activado debido a la alta temperatura de la carcasa del motor).
Nota: si la serie "cambio" fabricada antes de noviembre de
2010 tiene un bloqueo H6 del mal funcionamiento del
ventilador interior de vez en cuando, utilice una placa base
cuyo modelo sea el modelo anterior +1 para reemplazar la
placa base anterior. Para otras unidades que tienen un mal
funcionamiento H6, verifique las aspas del ventilador, el
ensamblaje del motor y el lubricante.
Ventilador Interior Amarrado
 Ventilador Interior Amarrado
2 4

6
1 3
9
8
5
7
 Ventilador Interior Amarrado
1 revise que las terminales de entrada o salida estén conectadas
firmemente.
2 Apriete las conexiones.
3 revise que el ventilador gire suavemente use su mano para moverlo
cuando esta apagado
4 resamblar el motor del ventilador.
5 Resetear la unidad y después abrir el deflector del aire por 1 minuto
revise el voltaje de la terminal de salida para el ventilador si es de 50 v.
6 Remplace la tarjeta
7 funciona el motor del ventilador
8 ¿hay señal de retroalimentación
9 Remplace la tarjeta
 No se Puede Sincronizar
1. Descripción del mal funcionamiento
H7 se muestra en la unidad interior, es para garantizar el
funcionamiento normal del compresor y evitar una velocidad de
rotación incontrolable del compresor.
2. Motivo del mal funcionamiento.
Cuando el inversor DC del compresor no cambia a sincronización
desde la desincronización o su velocidad de rotación se vuelve
incontrolable. Los métodos específicos de arranque y control son
relevantes para el motor inversor DC.
3. Posibles causas
Desequilibrio de la presión del sistema.
El compresor tiene una falla de funcionamiento (como cortocircuito o
circuito abierto debido a quemaduras por bobinado, bloque, etc.).
 No se Puede Sincronizar
La desincronización ocurre una vez que se inicia la unidad.
2
1
4

6
3

5
 No se Puede Sincronizar

1¿El compresor se detiene durante 3 minutos hasta que se reinicia

2 Deje que el compresor se detenga 3 minutos y luego reinicie la
unidad.
3 Compruebe si los cables del compresor están bien conectados y
correctos
4 Repara la conexión de los cables.
5 Remplace caja eléctrica ensamblada
6 remplace el compresor
 No se Puede Sincronizar
Desincronización durante la operación.
4
2

1 5
6
8
3 10
7
12
9 11
 No se Puede Sincronizar
1 Compruebe si el motor del ventilador exterior funciona normalmente
2 Compruebe si los cables del motor exterior están bien conectados y correctos
3 Están los intercambiadores de calor limpios.
4 Repara la conexión de los cables.
5 Remplace la capacidad del ventilador motor exterior Remplace el ventilador
6 Limpie el intercambiador de calor y mejore el flujo de aire.
7 La entrada de voltaje es normal.
8 Estabilice la entrada de voltaje.
9 Ay refrigerante en exceso.
10 estabilice la carga de refrigerante.
11 Remplace caja eléctrica ensamblada.
12 remplace el compresor.
 Protección Contra Sobre corriente
HC PFC
Descripción del mal funcionamiento
HC se muestra en la unidad interior, cuando el compresor
arranca, se detectará la corriente del circuito PFC. Si excede
el límite, la unidad dejará de funcionar por protección para
evitar que los componentes del circuito PFC se dañen.
2. Posibles causas
Cambio repentino de voltaje de la red eléctrica; cortocircuito
del reactor eléctrico o inductancia PFC; mal funcionamiento
del controlador exterior
Protección Contra Sobre corriente
HC PFC
1 2

4 7

5
 Protección Contra Sobre corriente
HC PFC

1 ¿la potencia de entrada tiene un cambio brusco.

2 Protección Normal
3 ¿El reactor eléctrico de inducción PFC tiene cortocircuito?
4 Remplace el reactor eléctrico de inducción o PFC
5 Remplace caja eléctrica ensamblada
 Mal funcionamiento del Ventilador
DC externo
1. Descripción del mal funcionamiento
L3 se muestra en la unidad interior. La protección L3 para el
ventilador de CC exterior es para garantizar el funcionamiento normal
del ventilador exterior y evitar el sobrecalentamiento del sistema.
Motivo de mal funcionamiento el controlador externo detecta que la
velocidad de rotación del ventilador de DC externo es inferior a 300
revoluciones / min.
3. Posibles causas
El cableado no es confiable
El ventilador de DC tiene un mal funcionamiento.
El controlador exterior tiene un mal funcionamiento.
Mal Funcionamiento del Ventilador DC externo
2
1 5

8
 Mal Funcionamiento del Ventilador DC externo

1 ¿La terminal del motor del ventilador está bien conectado?

2 Conecte La terminal bien.
3 Si restablece la unidad Dc el motor ventilador funciona?
4 El voltaje en las terminales 4 y 5 esta entre 1 - 6 v.
5 Remplace el motor.
6 Revise el voltaje en la terminal 1 y 3 es de 300vdc. 3 y 4 es de 150
vcd 3 a 5 es de 1 – 6 vcd
7 Remplace caja eléctrica ensamblada.
8 Remplace el motor.
 Protección de la tapa del puente
1. Descripción del mal funcionamiento
Se muestra "C5" en la unidad interior el mal funcionamiento de la
tapa del puente C5 generalmente se debe a la falta de ensamblaje de
la tapa del puente anterior al reemplazar la tarjeta.
Si el modelo de la tapa del puente es incorrecto, se mostrará el LP
incompatibilidad de las unidades interiores y exteriores.
2. Posible causa
Falta la tapa del puente (al reemplazar los accesorios)
La tapa del puente está floja o arrancada
La tapa del puente tiene cortocircuito.
El circuito para la tapa del puente en el controlador interior tiene un
mal funcionamiento.
 Tapa del puente
Descripción:
C5 tapa del puente, generalmente es causada por falta montaje de
puente anterior al sustituir el PCB.
Tapa del puente
Protección de la tapa del puente
2

4
1

6
3

5
7
 Protección de la tapa del puente

1 Compruebe si hay una tapa de puente en la placa base

2 Desconecte la alimentación y luego repare la tapa del puente
viejo que se quitó de la placa principal anterior.
3 Compruebe si la tapa del puente está floja
4 Corte la corriente y luego vuelva a colocar bien la tapa del puente
5 Compruebe si la tapa del puente está abierta
6 Corte la corriente y luego repare bien una nueva tapa de puente
7 Reemplace la placa base interior
 TIENEN
PREGUNTAS
