Clase nueva

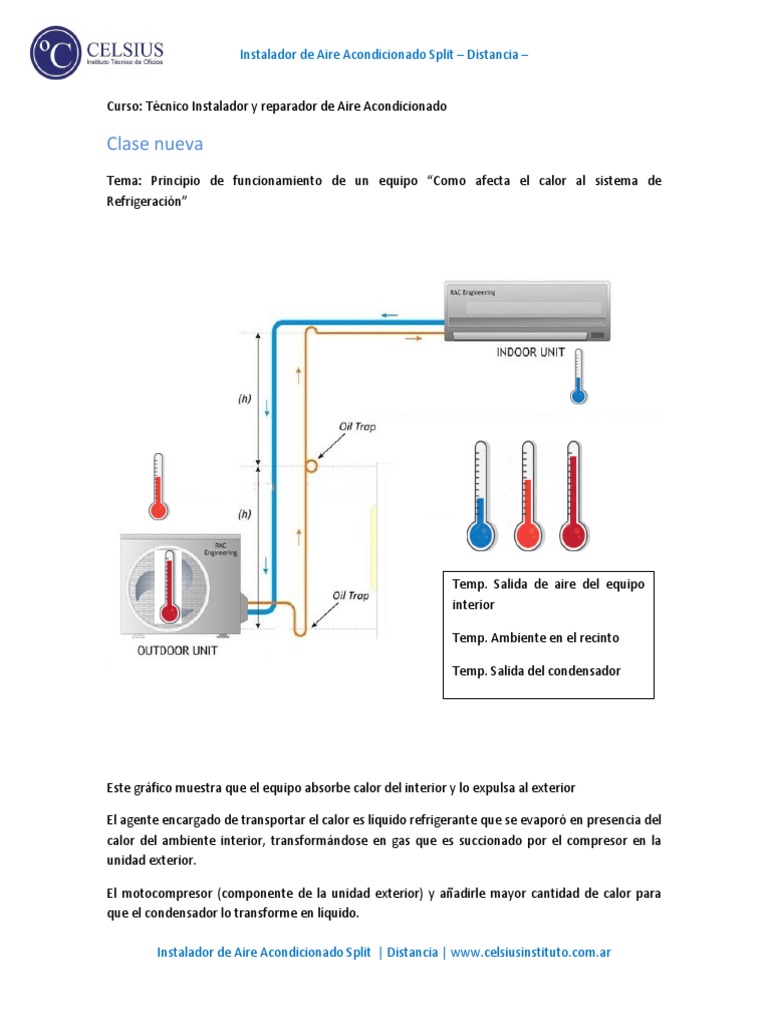

Tema: Principio de funcionamiento de un equipo “Como afecta el calor al sistema de
Refrigeración”
Este gráfico muestra que el equipo absorbe calor del interior y lo expulsa al exterior
El agente encargado de transportar el calor es líquido refrigerante que se evaporó en presencia del
calor del ambiente interior, transformándose en gas que es succionado por el compresor en la
unidad exterior.
Respuesta:
Diferencia
0 minutos
10 minutos
30 minutos
Desarrollo
Lo que circula en el interior del equipo (Refrigerante) es un líquido con un bajo punto de
ebullición.
Por ej:
Principio de funcionamiento:
LA extracción de calor que realiza la unidad interior la hace absorbiendo el calor del aire por
convección generada por la turbina del equipo.
¿Cómo lo hace?
El aire a temperatura ambiente ingresa a la unidad interior y circula por el evaporador (Imagen)
El evaporador está conformado por tubos de cobre y aletas de aluminio en contacto unas con
otras. Generando una gran superficie de absorción de calor. Por una de las cañerías de cobre (la de
menor diámetro) circula refrigerante en estado líquido en el sentido Exterior/interior. (Ver gráfico
1) (ver tabla de presión y temperatura) Recomendamos tener instalada la aplicación para android
google play Refrigerant sliderDanfoss A/S
Por conducción el calor hace que el líquido en el interior de la cañería se evapore y circule hacia el
exterior por la cañería de mayor diámetro, llevando gas a mayor temperatura (10°) “Caliente”
hacia la unidad exterior que lo comprime y aumenta su presión y temperatura. Para llevarlo al
condensador de la unidad exterior que se encarga de transformarlo en líquido nuevamente y en
consecuencia baja la temperatura y se dirige nuevamente al evaporador para repetir el ciclo.
FIN CLASE
Clase
Objetivos: en esta actividad trataremos de conocer las herramientas y sus secretos a la hora de
utilizarlas o adquirirlas. Existen variadas y de muchos precios, estar actualizados es una tarea que
es responsabilidad de los técnicos.
Para lograr buenas técnicas de refrigeración necesita conocer cuáles son las buenas prácticas en
refrigeración, estas son la base de una pirámide que culmina con la satisfacción del cliente al saber
que su técnico es experimentado y profesional.
Presurización.
Detección de pérdidas.
Barrido
Vacío.
Carga de refrigerante.
Control de presión y consumo eléctrico.
Presurización.
Como ya explicamos en el apunte, ésta se realiza con nitrógeno el cual esta envasado en un tubo
de color verde, este tubo viene en distintas medidas y presentaciones clasificadas en metros
cúbicos:
¼ m3,
½ m3,
1 m3,
2 m3,
6 m3.
En esta fotografía se aprecia la conexión normalizada DIN. Estas son las originales que vienen con
el regulador se debe cambiar por un conexión de ¼” gas por ¼” fler para poder conectar las
mangueras de los manómetros.
Bomba de vacío.
Esta herramienta está disponible a la venta en casas de refrigeración, las marcas recomendadas
son dosivac, tst, dvr.
Para nuestra tarea recomendamos bombas de vacío de 70 ltr o 100 ltr son las más prácticas y
accesibles para adquirir.
Ésta herramienta se encargará de bajar la presión por debajo de la presión atmosférica para que la
posible humedad se evapore a temperatura ambiente.
Tarea.
Manómetros.
Esta herramienta es la que permite que exista conexión con las demás herramientas como el tubo
de nitrógeno, la bomba de vacío y la garrafa de gas refrigerante.
Consta de tres mangueras: amarilla, roja y azul. Estas dos últimas coinciden con los colores de los
manómetros mientras que la manguera amarilla llamada de servicio. Ésta es la que se conecta a
los reguladores del tubo, la agarrafa de refrigerante y demás.
Recomendamos que adquieran manómetros para refrigerante R-410 son los más usados ya que
todos los equipos nuevos vienen con este tipo de refrigerante.
TAREA COMPLEMENTARIA:
FIN CLASE
Clase Soldadura.
En esta actividad aprenderemos como preparar los elementos, las herramientas y uniones para su soldadura
es importante que esto se practique en forma intensiva ya que es muy importante que los técnicos puedan
soldar en diferentes situaciones de avería o cambio que se puede dar en los sistemas de refrigeración aires
acondicionados.
Herramientas a utilizar.
La herramienta más importante es el equipo de soldadura, este se compone de un tubo de oxigeno (color
azul) y una garrafa de gas butano de 1 kg o 3kg.
Este es el combustible que permite junto con el oxígeno potenciar la llama; se debe tener que especial
cuidado con el oxígeno ya que este en contacto con grasa o aceite es sumamente inflamable y explosivo.
Para conectar el regulador en el tubo de oxígeno se suele recomendar lubricar las roscas o poner teflón. Esto
no es recomendable para nada ya que puede sufrir accidentes lamentables no use lubricante para ninguno
de los casos, también aclaramos que con el oxígeno no podemos presurizar el circuito de refrigeración.
Nunca realice esta práctica.
Los picos para soldar se consiguen en varias medidas. Los juegos o kits de picos esta expresado con números
00, 01, 02, etc.
Recomendamos utilizar un pico nº 02 es una medida intermedia que provee un buen caudal de calor para las
piezas a soldar en los equipos de refrigeración estándar.
En este cuadro podemos observar las temperatura que llega la llama de un equipo oxigas.
Propiedades de la llama
Es evidente que las propiedades de la llama van a depender del tipo de gas que se utilice como combustible.
A continuación se definen aquellas características que deben ser tenidas en cuenta para que el proceso de
soldadura se lleve a buen término:
- Térmicas: Para que se produzca la soldadura la temperatura de la llama debe estar muy por encima a la de
fusión del metal base, de tal forma que se compense las pérdidas de calor que se dan durante el proceso de
soldeo.
- Químicas: La llama debe poseer propiedades reductoras, dado que de ser oxidante originarían en el metal
base características mecánicas no deseables.
- De aplicación industrial: La llama debe ser estable para que pueda ser utilizado como método de soldeo.
La estabilidad de la llama se consigue por equilibrio entre la velocidad de salida del gas (Vg) y la velocidad de
propagación de la llama (Vp). En el caso que Vp>Vg se originaría un retroceso de la llama e imposibilitaría el
proceso de soldadura, además de resultar muy peligroso para la seguridad.
Por otro lado, debe ser rígida. La rigidez de la llama es función de la velocidad de combustión, a la vez que
ésta depende de la proporción y presión de los gases combustible y comburente.
Además, la llama debe poder regularse fácilmente. La flexibilidad en la regulación va a depender de los
límites de inflamación de la mezcla.
- Económicas: Las características de la llama deben ser tales que permita soldar a una velocidad adecuada
para que el proceso resulte rentable.
Zona A: zona azul o dardo que es donde se calienta la mezcla hasta la temperatura de inflamación;
Como conclusión a este punto, cabe decir que la llama que reúne las mejores cualidades para la soldadura
por gas es la llama oxiacetilénica.
Elementos de protección.
Barbijo en este caso no se utiliza ya que los humos emanados por la soldadura no son en gran cantidad.
Vocabulario Definition
Carro Para Cilindros Carro de dos ruedas usado para mover cilindros de gas de
Vocabulario Definition
Vocabulario Definition
Jabón Sin Petróleo Jabón que no contiene petróleo, que puede ser inflamable.
Mesas para soldar que usan succión para extraer los gases por
Mesas De Extracción
las mesas, lejos del soldador.
Vocabulario Definition
Soldadura realizada por encima del nivel de los ojos. Este tipo
Soldadura En Altura
de soldadura requiere precauciones adicionales de seguridad.
El decapante.
Es un químico que se puede conseguir en distintas presentaciones, polvo, crema o líquido. Ayuda a limpiar
la zona a soldar para que en la unión no se genere escoria (impurezas) ya que en el proceso de soldadura se
puede generar un poro. Por este motivo el circuito no queda herméticamente sellado y causa la pérdida de
refrigerante en el circuito.
Procedimiento:
Se debe calentar la pieza y luego aplicar en toda la zona a unir el decapante se debe a tomar con la misma
varilla de aporte calentando la punta de la misma e introduciendo en el decapante, el mismo se adiere para
luego proceder a la soldadura.
El expansor de caños se utiliza para unir dos caños de la misma medida, a uno de los dos lo tendremos que
expandir para insertarlo dentro del otro. (Ver Figura.)
FIN CLASE
CLASE
Unidad Exterior
La unidad exterior es uno de los principales componentes de los equipos de aire acondicionado
Split, se instala fuera de la sala que se refrigera, en un espacio abierto. Se debe instalar al aire
libre, ya que el compresor y el condensador generan
mucho calor, por lo tanto, debe haber suficiente flujo de
aire. La unidad exterior contiene las partes importantes
del equipo de aire acondicionado split como el
| Instalador de Aire Acondicionado Split Distancia| [Link]
Compresor.
Compresores rotativos
Los compresores rotativos de alta eficiencia de marca Tecumseh brindan confiabilidad, bajo ruido
y la máxima flexibilidad con opciones de instalación vertical y horizontal para aplicaciones de aire
acondicionado y refrigeración.
Condensador.
• El condensador es un intercambiador térmico.
En el exterior del condensador tenemos el aire
que será el elemento que enfríe y en el interior el
refrigerante o elemento a enfriar.
suma del calor absorbido en el evaporador y la energía (calor) absorbida por el refrigerante
durante la compresión.
• La entrada del refrigerante debe ser siempre por el lado superior del condensador.
• Los tubos deben estar en posición horizontal para facilitar la circulación del aceite.
• Como en el caso de condensadores de tubos la entrada debe ser por el lado superior y la salida
por el inferior, y los tubos de circulación principales estar en horizontal.
• Los condensadores se pueden inclinar e incluso poner en posición horizontal. Dicha posición es
normal en vehículos con condensador en techo como autocares. 5 Condensadores tecnologías
Tubo cobre – aleta aluminio Serpentin aluminio Tubo aluminio aleta aluminio Flujo paralelo.
| Instalador de Aire Acondicionado Split Distancia| [Link]
Aluminio
• La tecnología de tubo de aluminio, con aleta de aluminio se utilizaba en circuitos de gas R12.
• La tecnología de microtubo de aluminio con multiflujo o flujo paralelo, con aleta de aluminio se
utiliza en circuitos de R134a por ser la de mayor rendimiento. 6 Condensadores tecnologías Tubo
cobre Aleta aluminio Tubo aluminio Aleta aluminio Serpentín aluminio Aleta aluminio Microtubo
aluminio Aleta aluminio.
Forzador de condensador.
Diagrama de
conexión eléctrica
de la unidad
exterior:
Los terminales C y F corresponden a
un capacitor por lo general el valor es
de 2 microfaradios.
Capacitor.
Válvula reversible.
FIN CLASE
Clase
Principio de funcionamiento de un aire acondicionado en modo calor.
Componentes:
Bomba de calor de cuatro vías o también llamada válvula reversible.
Válvula check-in.
Plaqueta para frío calor.
El principal elemento diferenciador es la válvula reversible.
INVIERNO
VERANO
DESCRIPCIÓN La bomba de calor es una máquina térmica que permite transferir energía en
forma de calor a una fuente de alta temperatura absorbiéndolo de una fuente de baja
temperatura. Por tanto, si es reversible, es posible satisfacer tanto las necesidades de frío como de
calor produciendo, además, un ahorro energético importante.
En este caso, se expone el empleo de la bomba de calor para la generación de frío, aplicándola en
un sistema de refrigeración.
PROPIEDADES Y CARACTERISTICAS
La configuración del sistema de una bomba de calor es muy similar a los sistemas de refrigeración
convencionales por compresión mecánica (ambos disponen de un condensador, compresor,
evaporador, válvula de expansión), aunque las bombas de calor permiten invertir el ciclo,
cubriendo las necesidades de calefacción y refrigeración. Las bombas de calor reversibles
proporcionan tanto calefacción como refrigeración, incorporando una válvula de 4 vías que
permite la inversión de circulación del fluido frigorífico.
• Según el tipo de proceso, teniendo en cuenta el origen de la energía utilizada para realizar el
trabajo.
• Según el medio y el origen de la energía, teniendo en cuenta el medio del que absorbe calor y el
medio receptor.
Las más importantes son: o Bombas de calor aire-aire: son las más utilizadas, principalmente en
climatización.
Bombas de calor aire-agua: se utilizan principalmente para la producción de agua fría para la
refrigeración o agua caliente para calefacción y agua caliente sanitaria.
Bombas de calor agua-aire: permiten aprovechar la energía contenida en el agua de ríos, mares,…
Bombas de calor agua-agua: similares a las anteriores, excepto en que los emisores son
radiadores de baja temperatura, fancoils o tierra radiante.
• Según su construcción
• Según su funcionamiento
• Según el servicio, se pueden citar sistemas unitarios cuando se trata de equipos independientes
en cada dependencia e individuales, cuando un equipo incluye un conjunto local con descarga
indirecta a través de una red de conductos.
• Las bombas de calor permiten el funcionamiento del compresor a través de energía eléctrica o
térmica (generalmente con gas natural). En lo referente a la eficiencia, estos sistemas permiten
reducir casi en un 70% el consumo de energía primaria comparado con un funcionamiento con
electricidad.
VENTAJAS E INCONVENIENTES
Entre las ventajas de las bombas de calor se encuentran:
• Combina muy bien con otros sistemas eficientes, tales como el suelo radiante o la energía solar.
• Reducción de las emisiones de CO2
Válvula antirretorno
Se utilizan cuando se pretende mantener a presión una tubería en servicio y poner en descarga la
alimentación. El flujo del fluido que se dirige desde el orificio de entrada hacia el de utilización
tiene el paso libre, mientras que en el sentido opuesto se encuentra bloqueado. También se las
suele llamar válvulas unidireccionales.
FIN CLASE
Clase
Uso de Herramientas para el montaje o reparación.
Entre las principales actividades a realizar durante el montaje de un equipo o en la
reparación se encuentra el sistema de cañerías de bronce que vinculan ambas unidades, la
distancia entre ambas puede variar dependiendo de la disposición y posibilidades que
brinde la arquitectura del espacio a donde instalar el equipo.
Es importante tener en cuenta que el refrigerante que incluye desde fábrica el equipo es
suficiente para una instalación que no supere los 4 mts. de distancia entre ambas
unidades, si las distancias son mayores, el manual del equipo incluye una tabla para
determinar la cantidad (gramos) de refrigerante a añadir por metro adicional en la
instalación. (El manual está incluido en la caja del equipo) también se puede realizar esta
consulta en la página web de cada fabricante, por
lo general impresa en la caja o etiquetas de los
componentes.
Pestañas.
Herramientas: pestañadora y cortadora
Procedimiento
1 Corte radial
2 Limpieza
Con un punzón o destornillador elimine las impurezas o rebabas del extremo cortado
3 Abocardadora o pestañadora.
Deslice el elemento de fijación del caño en las guías del cuerpo del abocardador hasta que el cono
quede alineado con el centro del caño y gire la manija de fijación hasta que el conjunto quede
firmemente armado.
7 Creación de la pestaña
Nota: Si el Caño sobresale demasiado la pestaña tendrá mayor diámetro del que la tuerca pueda
contener.
Nota 2: Si el caño está por debajo de esta altura, la pestaña no tendrá el tamaño suficiente para
garantizar un acople hermético.
Nota 3: si el extremo del caño no está paralelo al elemento de fijación la pestaña no se creará
simétrica y centrada dejando sectores vulnerables a fugas de refrigerante.
Gire con firmeza pero lentamente la mariposa de torsión de la abocardadora, con esta acción el
cono comenzará a ejercer presión sobre las paredes internas del caño para que tome la forma que
tiene el elemento se fijación del caño.
Nota: en este punto se debe prestar atención de que la fuerza que ejerce el cono sobre el caño no
provoque que el caño se deslice fuera del elemento soporte o de fijación, esto suele pasar cuando
el elemento de fijación no está correctamente ajustado o no responde a los estándares de calidad
suficientes para realizar la tarea correctamente.
9 Prensado
Fig 1: Inicie la aproximación del cono asegurándose de que apoye en todo el diámetro de la boca
del caño, esto garantizará que los elementos están centrados.
Fig 2: Comience a ejercer presión de manera firme pero lentamente, esto garantizará que la
deformación y ensanchamiento del caño no produce grietas en la pestaña.
Nota: al comenzar el ensanchamiento del diámetro del caño el material comienza a ocupar una
mayor superficie, para ocupar mayor espacio, toma material del espesor de las paredes del caño,
en consecuencia la pestaña tendrá menos espesor que el caño original y en mas susceptible a
crear una fisura o grieta.
Fig 3: Para finalizar el procedimiento asegúrese de que el cono llega hasta el final de la posición
que debe llegar, sea firme pero no realice fuerza adicional para prevenir daños en el material.
Nota: Observe que el extremo del caño debe terminar por debajo del borde de a pieza de fijación
de la abocardadora, producto de la deformación y nunca porque el caño se haya desplaxado de la
posición inicial.
9 Finalizando la tarea
Información adicional:
En la Figura de muestra una vista de frente de un caño con el abocardado correctamente realizado
Esta es la vista de
un abocardado mal
realizado, esta falla
aparece cuando el
elemento de
fijación no sujeta el
caño como
corresponde o
cuando se realizó el
procedimiento con
el caño en una
posición incorrecta
en el elemento de
fijación.
1 Esta deformación se logra con el cono de pestaña, este elemento es cambiable según la medida
del caño a utilizar, el caño que tomará la forma del cono.
3 utilice pestañadora excéntrica y cuando realice la operación lubrique el cono con una gota de
aceite para refrigeración.
En la Próxima clase aprenderemos a pestañar un caño en una instalación y a unir las dos unidades
del equipo.
FIN CLASE
Clase
En el interior del compresor la vibración puede conducir a un desequilibrio del eje, que a su vez,
puede provocar un movimiento asimétrico y en última instancia quemar la bobina eléctrica.
Además, la vibración de la unidad hace mucho ruido con la molestia que esto conlleva.
A la hora de seleccionar el área para ubicar la unidad exterior se debe tener en cuenta: una
correcta selección del tipo y dimensión de las ménsulas que soportarán la unidad dependiendo de
cada caso.
Para cada caso existe una medida adecuada de vuelo mientras que la alzada es igual para todos los casos.
Procedimiento:
Herramientas
1. Marcador (Lápiz o Fibra).
2. Nivel de burbuja.
3. Taladro rotopercutor.
Fijación:
Al escoger el lugar donde se instalará la Unidad exterior y compruebe que la mampostería sea
firme de ladrillo cocido, ladrillo hueco del tipo cerámico o hueco del tipo cemento, para elegir los
elementos de fijación de las ménsulas que correspondan.
Para tener en cuenta: además del peso propio de la unidad exterior, también hay que considerar
que está sometida a vibraciones y fuerzas inerciales en el momento del arranque del compresor,
estos esfuerzos se transmiten de la unidad exterior a las ménsulas de fijación desde las ménsulas a
los elementos de anclaje.
También un mal anclaje hace que la vibración se traslade a los caños y acoples herméticos,
produciendo fugas y roturas.
Lleva la unidad exterior a la ubicación en la que tiene que ser instalada. Esta unidad es bastante
pesada, por lo que debe ser manejada con cuidado y se puede necesitar más de una persona para
moverla.
Presenta la unidad al lugar donde tiene que ser instalada. Si la unidad exterior tiene que ser
instalada en los ángulos montados en la pared, asegúrate de que los ángulos se han instalado
correctamente. Dado que la unidad es demasiado pesada, pueden ser necesarias de tres a cinco
personas pueden para su levantamiento. El equipo de personas deben levantar con cuidado y con
una adecuada coordinación.
Procedimiento:
Se debe tomar la medida entre los puntos de anclaje ubicados en la base de la unidad exterior.
Para el caso de la figura es: 456 mm o 45,6 cm.
Se debe instalar la primera ménsula para tener referencia sobre la medida obtenida del equipo,
1° Paso
Una vez fijado, ahora marque los otros puntos de fijación retire el bulón o tirafondo y proceda a
realizar las otras dos perforaciones.
Ahora debe fijar la ménsula, controlando la Horizontalidad de la misma, no debe existir inclinación
en ningún sentido (Radial o Axial) para ello utilizará el nivel de la manera que muestra la figura y si
fuera necesario, utilizará arandelas, entre la pared y la ménsula como suplementos.
2° Paso
3° Paso
Una vez amurada la primer ménsula, se debe amurar la segunda respetando los niveles y
distancias en relación a la primera. La primer marca a realizar es la que medida que se tomó al
principio del procedimiento (La distancia entre los puntos centrales de los orificios de anclaje de la
unidad exterior) En nuestro caso 456 mm.
4° Paso
Ayudados de una regla comparadora, (por lo general se utiliza un caño de sección cuadrada o
rectangular de aproximadamente 70cm). Se la debe apoyar sobre la ménsula fijada y sobre la
ménsula libre, ayudados con el nivel, se debe poner en posición la segunda escuadra, luego marcar
el punto superior de fijación y repetir el procedimiento de anclaje utilizando el nivel y regla
comparadora.
Respetando la distancia que debe existir entre los puntos medios de los orificios de los elementos
de fijación de las ménsulas.
Se puede colocar en el manguito de goma equipado con tornillos de anclaje para evitar vibraciones
o también se puede colocar directamente sobre una superficie rígida y plana un piso de cemento y
anclada al mismo. Ya que la unidad es bastante pesada, sin embargo, en esta ubicación las
posibilidades de vibraciones son bajas.
En la figura se observa la fijación con un bulón que atraviesa una placa de cemento fijada a patas de
cemento premoldeado, estos elementos se utilizan cuando la unidad se encuentra a menos de 30 cm del piso
y dependiendo de la disponibilidad de los soportes premoldeados.
FIN CLASE
Clase
Procedimiento:
Presente y marque los sitios a realizar las perforaciones para anclar al muro el chasis o soporte de la unidad
interior.
Herramientas:
Marcador
Rotopercutor
Mechas de widia,
Antes de fijar el chasis o soporte de la unidad interior, lo debe apoyar sobre la unidad interior
apoyada sobre una superficie plana y con el fondo hacia arriba, debe localizar el sector por el que
las cañerías salen hacia la unidad exterior y realizar marcas de referencia sobre el chasis para
trasladarlas al muro y de esta manera realizar la perforación de salida con la mayor precisión
posible.
Se observa la posición de salida de los caños y se realizan las marcas de referencia para luego perforar el
muro en esa posición con respecto al chasis.
Para fijar el chasis debe utilizar tornillos para evitar que la cabeza de los bulones enganchen la
unidad interior.
En este caso se ha fijado el soporte en una pared de madera con tornillos autoperforantes para madera y
arandelas. Recomendamos utilizar como mínimo cinco puntos de anclaje.
Una vez fijado el soporte traslade al muro el sitio para realizar la perforación de salida de los caños de
refrigerante y desagüe.
Al realizar la perforación en el muro marque la línea base de la unidad interior (como muestra la
figura) y evite sobrepasar esta línea la perforar, de esta manera cubrirá la salida completamente
cando monte la unidad en el chasis.
2 - Perforación en el muro
Tener en cuenta:
Al realizar una perforación que atraviese el muro se debe tener la seguridad que no existen
cañerías ni instalaciones eléctricas o de gas que se interpongan en la perforación.
Se debe contar con una mecha “COPA” ce widia y un prolongador de la mecha, un rotopercutor
potente y herramientas como un punzón o cortahierro y un martillo de 500 gr.
Con la mecha copa sin extensión marque la boca de la perforación con pendiente hacia el exterior para
facilitar el desagüe de la condensación.
Durante el proceso de perforación puede usar la extensión de la mecha copa de widia o puede ayudarse con
un cortahierro o punzón y un martillo.
FIN CLASE
Puesta en Marcha
Una vez instalada las dos unidades, y pasadas las dos cañerías se debe proceder a empalmarlas
para crear un circuito de circulación del refrigerante que debe ser hermético, libre de polvo y
humedad. El empalme se debe realizar en la unidad exterior.
Muestra de la unidad exterior con las cañerías que vienen desde la unidad interior.
La foto muestra un error mencionado, se realizó el abocardado sin colocar la tuerca en el caño.
Error frecuente: realizar el abocardado sin haber puesto la tuerca en el caño con
anterioridad.
Sujete la cañería con una mano para no deformar el abocardado y con la otra apriete la rosca, para
acabar fijándola con una llave inglesa, debemos apretarla fuertemente sin llegar a romper o
agrietar el abocardado.
Una vez que todo el circuito y conexiones están bien apretadas y es hermético, proceda a conectar
el manómetro y la bomba para realizar vacío en el circuito, el mismo se realizará en la tubería de
½”, en la unidad interior y en la tubería de ¼”, la unidad condensadora, aunque conecte la
manguera del mainfold a su válvula, el equipo sigue estando cerrado y hermético con el gas en su
interior.
Conecte la manguera azul a la válvula de servicio, el otro extremo al manómetro lado azul y la
manguera amarilla de servicio, al centro del manómetro y su otro extremo a la toma de aspiración
de la bomba de vacío.
En el juego de manómetros cierre la manivela roja, girándola hacia la derecha y abra al máximo la
manivela azul, girándola hacia la izquierda.
Haga funcionar la bomba de vacío, entre 30 y 40 minutos, a los 7 primeros minutos, el circuito ya
estará al máximo de vacío, pero continúe, para retirar toda la humedad del circuito.
Luego de media hora de ejercer vació en el circuito la aguja del manómetro se debe ver como en
la fotografía. En caso de que el nanómetro indique una presión cercana a cero, se debe a una fuga
en el circuito. En este caso debe rehacer todos los abocardados y ajustar nuevamente el circuito.
Para repetir la operación de Vacío.
Una vez comprobado que no existen fugas, desconecte la manguera amarilla de la bomba
de vacío.
Retire el tapón de la cabeza ajustable de las dos válvulas.
Gire en sentido antihorario con una llave allen de 5mm, apenas unos milímetros la válvula de baja
presión donde tiene conectado el manómetro, la presión en el mismo pasará de vacío (-30) a
presión ambiente o superior, vuelva a cerrar la válvula en sentido horario y con la manguera ya
con algo de presión en el circuito, la debe desenroscar de la toma de servicio de baja presión, para
evitar de esta manera que al retirar la manguera, ingrese aire en el circuito o aceite que
pueda haber en la manguera, en esta operación se perderá algo de gas, por lo que se debe
hacer rápido.
Sacamos el cable de alimentación de red, (NO DEBE TENER CORRIENTE LA LINEA) de la caja de
empalmes o toma de red, para llevarlo mediante canaleta hasta el agujero de la pared y unirlo con
el cable del equipo interior,
Conecte la manguera de drenaje de agua de la unidad interior (tubo gris de unos 30 cm ) al tubo
de drenaje exterior, llevándolo a una tubería de desagüe o a una zona donde pueda verter el agua
sin problemas.
Encienda la llave térmica de la línea de alimentación del aire acondicionado y pulse la tecla ON del
control remoto.
Al prender por primera vez el equipo, conecta el ventilador del evaporador (unidad interior),
tardando entre 3 y 5 minutos en ponerse en marcha el compresor de la unidad condensadora y el
ventilador de dicha unidad.
Pasado unos minutos debe notar el aire frío expulsado por la unidad interior.
Examen final.
3 - Realice el circuito eléctrico entre unidades interior versus exterior, de un equipo frio calor.
5 – Cuando la falla es el compresor que no arranque cuales son los posibles problemas que
debemos verificar.
6 - Para la instalación de un equipo de 6000 frig. Qué medida de ménsula se debe usar?.
7 - Sabiendo que el equipo se instalará en un pasillo o patio interno de un domicilio que distancia
hay que respetar con respecto a la pared que hay al frente del equipo.
11 - Realice una breve descripción de los elementos que componen a la unidad interior.
12 - ¿A que presión trabajan los equipos con R-22 y los equipos con R-410?.
The installation requirements, such as ensuring the external unit is placed on a flat and solid surface, allowing for free air circulation, and avoiding water accumulation, directly affect the performance and durability of an air conditioning system. Improper installation can lead to excessive vibrations, leading to damage such as coil fractures or compressor imbalance, which can cause significant system failures over time .
Incorrect installation, such as placing the unit on an uneven or inclined surface, can result in mechanical issues like excessive vibrations. These vibrations can cause the detachment of components and lead to refrigerant leaks or electrical failures. Operational issues, such as reduced efficiency in heat dissipation due to poor air circulation, can also occur if the unit is improperly installed .
Incorrect soldering techniques can lead to problems such as weak joints, leading to refrigerant leaks and system inefficiency. Improper heat application can also result in damaged components or incomplete solder flow, compromising system integrity. Using the correct filler material and technique is essential for ensuring tight and durable connections in refrigeration systems .
Using the appropriate pressure regulators and gauges with nitrogen cylinders is crucial to ensure the correct pressurization of air conditioning systems. For instance, a piston regulator is recommended for tasks that require high pressures, as it can reach up to 1000 psi, while a membrane regulator only allows pressurization up to 250 psi. This is particularly important for systems with refrigerant R-410, where the recommended pressurization is 450 psi .
Placing an air conditioning unit in direct sunlight can increase the workload on the system as it has to counteract higher ambient temperatures. This can lead to increased energy consumption and wear of components, necessitating more frequent maintenance. Providing shade or a barrier against direct sunlight can reduce these issues, improving efficiency and extending the unit's lifespan .
Regular oil changes for vacuum pumps are essential as the oil helps maintain the pump's ability to create a vacuum and remove moisture and contaminants effectively. The oil should be changed every six months to ensure optimal performance. It's crucial to use the specified oil type as recommended by the manufacturer to prolong the pump's lifespan and effectiveness .
Different connections are necessary because the original DIN-standard connections that come with the regulator may not be compatible with the hoses used for manometers. Replacing them with a ¼” gas to ¼” flare connection is necessary to properly connect these hoses, which are essential for effective system pressurization and diagnostics .
Color-coded hoses play a critical role in distinguishing the function and connection points in refrigeration manifold gauges. Typically, the red hose connects to the high-pressure side, the blue hose to the low-pressure side, and the yellow service hose is used for charging, recovery, or evacuation. This color-coding prevents connection errors and ensures safety and operational efficiency during maintenance .
Using a vacuum pump with a specific capacity, like 70 or 100 liters, is beneficial because it provides the necessary power and speed to create a deep vacuum efficiently. This capacity is suitable for most small to medium-sized refrigeration tasks, ensuring the removal of air and moisture from the system, crucial for maintaining optimal refrigerant flow and heat exchange .
Safety precautions include not using lubricants like oil or grease on oxygen cylinder connections, as these can be highly flammable and explosive. It's essential to avoid using copper pipes with oxigas operations to prevent the formation of explosive acetylides. Using the correct protective equipment, such as gloves and dark goggles, is also critical to ensure safety during gas welding operations .
