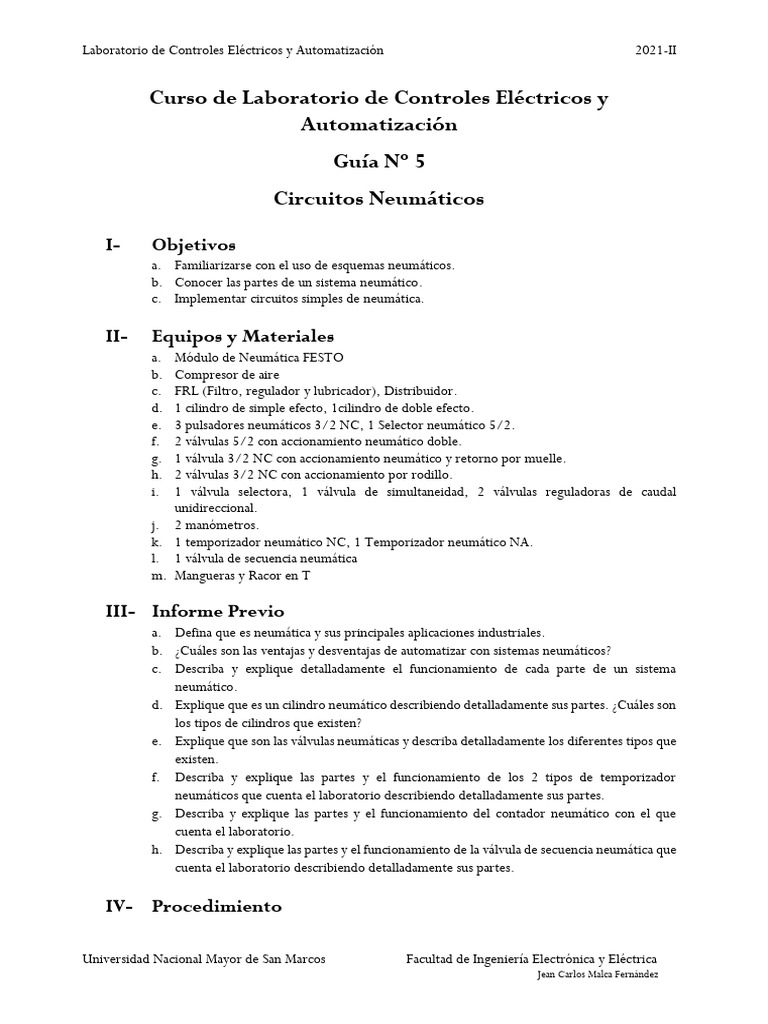

Laboratorio de Controles Eléctricos y Automatización 2021-II
Curso de Laboratorio de Controles Eléctricos y
Automatización
Guía Nº 5
Circuitos Neumáticos
I- Objetivos
a. Familiarizarse con el uso de esquemas neumáticos.
b. Conocer las partes de un sistema neumático.
c. Implementar circuitos simples de neumática.
II- Equipos y Materiales
a. Módulo de Neumática FESTO
b. Compresor de aire
c. FRL (Filtro, regulador y lubricador), Distribuidor.
d. 1 cilindro de simple efecto, 1cilindro de doble efecto.
e. 3 pulsadores neumáticos 3/2 NC, 1 Selector neumático 5/2.
f. 2 válvulas 5/2 con accionamiento neumático doble.
g. 1 válvula 3/2 NC con accionamiento neumático y retorno por muelle.
h. 2 válvulas 3/2 NC con accionamiento por rodillo.
i. 1 válvula selectora, 1 válvula de simultaneidad, 2 válvulas reguladoras de caudal
unidireccional.
j. 2 manómetros.
k. 1 temporizador neumático NC, 1 Temporizador neumático NA.
l. 1 válvula de secuencia neumática
m. Mangueras y Racor en T
III- Informe Previo
a. Defina que es neumática y sus principales aplicaciones industriales.
b. ¿Cuáles son las ventajas y desventajas de automatizar con sistemas neumáticos?
c. Describa y explique detalladamente el funcionamiento de cada parte de un sistema
neumático.
d. Explique que es un cilindro neumático describiendo detalladamente sus partes. ¿Cuáles son
los tipos de cilindros que existen?
e. Explique que son las válvulas neumáticas y describa detalladamente los diferentes tipos que
existen.
f. Describa y explique las partes y el funcionamiento de los 2 tipos de temporizador
neumáticos que cuenta el laboratorio describiendo detalladamente sus partes.
g. Describa y explique las partes y el funcionamiento del contador neumático con el que
cuenta el laboratorio.
h. Describa y explique las partes y el funcionamiento de la válvula de secuencia neumática que
cuenta el laboratorio describiendo detalladamente sus partes.
IV- Procedimiento
Universidad Nacional Mayor de San Marcos Facultad de Ingeniería Electrónica y Eléctrica
Jean Carlos Malca Fernández
Laboratorio de Controles Eléctricos y Automatización 2021-II
a. Parte 1: Accionamiento directo de los actuadores neumáticos
1- Identifique y correctamente los elementos del esquema neumático presentado en la
figura 1.
2- Implemente el esquema neumático de la figura 1.
Figura 1. Esquema neumático del mando directo de un cilindro de simple efecto.
3- Opérelo adecuadamente y describa su funcionamiento.
4- Realice los pasos 1 y 2 para los esquemas de la figura 2a.
5- Opérelo el adecuadamente y describa su funcionamiento. ¿Qué características presenta?
a) b)
Figura 2 (a y b). Esquemas neumáticos de mando directo de un cilindro de doble efecto.
6- Realice los pasos 1 y 2 para los esquemas de la figura 2b.
7- Opérelo el adecuadamente y describa su funcionamiento. ¿Qué diferencias encuentra
con el anterior esquema?
8- Documente todo lo realizado en este apartado y preséntelo en su informe final.
b. Parte 2: Accionamiento indirecto de los actuadores neumáticos
1- Identifique y correctamente los elementos del esquema neumático presentado en la
figura 3.
2- Implemente el esquema neumático de la figura 3.
Universidad Nacional Mayor de San Marcos Facultad de Ingeniería Electrónica y Eléctrica
Jean Carlos Malca Fernández
Laboratorio de Controles Eléctricos y Automatización 2021-II
Figura 3. Esquema neumático del mando indirecto de un cilindro de simple efecto.
3- Opérelo el adecuadamente y describa su funcionamiento.
4- Realice los pasos 1 y 2 para los esquemas de la figura 4.
5- Opérelo adecuadamente y describa su funcionamiento. ¿Qué características presenta?
Figura 4. Esquemas neumáticos de mando indirecto de un cilindro de doble efecto.
6- Opérelo adecuadamente y describa detalladamente su funcionamiento.
7- ¿Cuál son las diferencias (ventajas /desventajas) entre el mando directo e indirecto de
un actuador neumático?
8- Utilizando una válvula reguladora de caudal unidireccional, haga que el retroceso del
cilindro sea más lento (Presente la modificación del esquema neumático e impleméntelo).
9-Documente todo lo realizado en este apartado y preséntelo en su informe final.
c. Parte 3: Funciones Lógicas
Función lógica AND
1- Se requiere un automatismo neumático que al presionar simultáneamente los pulsadores
neumáticos S1 y S2 el cilindro se extienda y presionando S3 se retraiga. En la figura 5, se
presenta una propuesta.
2-Implemente el esquema neumático de la figura 5.
Universidad Nacional Mayor de San Marcos Facultad de Ingeniería Electrónica y Eléctrica
Jean Carlos Malca Fernández
Laboratorio de Controles Eléctricos y Automatización 2021-II
Figura 5. Esquema neumático
3- Opérelo adecuadamente y describa su funcionamiento. ¿Cumple con los requerimientos
de diseño? ¿Se presentan algunos problemas?
4- Ahora modifique el esquema neumático, utilizando una válvula de simultaneidad.
5- ¿Qué diferencias (ventajas/desventajas) se presentan con respecto a la propuesta
anterior?
6- Documente todo lo realizado en este apartado y preséntelo en su informe final.
Función lógica OR
1- Se requiere un automatismo neumático que extienda el cilindro neumático al presionar
al menos uno de los pulsadores neumáticos S1, S2. El cilindro se retrae al presionar el
pulsador neumático S3. En la figura 6, se presenta una propuesta.
2-Implemente el esquema neumático de la figura 6.
Figura 6. Esquema neumático
3- Opérelo adecuadamente y describa su funcionamiento. ¿Cumple con los requerimientos
de diseño? ¿Se presentan algunos problemas?
4- Ahora modifique el esquema neumático utilizando una válvula selectora.
5- ¿Qué diferencias (ventajas/desventajas) se presentan con respecto a la propuesta
anterior?
6- Documente todo lo realizado en este apartado y preséntelo en su informe final.
Universidad Nacional Mayor de San Marcos Facultad de Ingeniería Electrónica y Eléctrica
Jean Carlos Malca Fernández
Laboratorio de Controles Eléctricos y Automatización 2021-II
d. Parte 4: Mando automático de un actuador neumático
1- Se requiere un automatismo neumático que al presionar el pulsador neumático S1 el
cilindro se extienda. Cuando alcance su máximo desplazamiento el cilindro
automáticamente se retraiga. En la figura 7, se presenta una propuesta.
2-Implemente el esquema neumático de la figura 7.
Figura 7. Esquema neumático
3- Opérelo adecuadamente y describa su funcionamiento. ¿Cumple con los requerimientos
de diseño? ¿Qué modificación usted realizaría para asegurar un correcto funcionamiento
(de ser el caso presente el esquema neumático y su explicación)?
4- Modifique el automatismo neumático para que el cilindro, al alcanzar su máximo
desplazamiento, se detenga 3 segundos antes de retraerse totalmente de forma automática.
5- Presente el esquema neumático y una descripción detallada del funcionamiento.
6- Implemente el esquema neumático diseñado.
7- Documente todo lo realizado en este apartado y preséntelo en su informe final.
e. Parte 5: Válvula Reguladora de caudal antirretorno
1-En los esquemas de la figura 1, se han implementado el mando indirecto de un cilindro
de doble efecto (cilindro A), con el desplazamiento del vástago del cilindro A regulado.
Dicha regulación se puede realizar de dos formas: La regulación por la entrada de aire al
cilindro (figura 8.a) o por la regulación de la salida de aire del cilindro (figura 8.b).
a) b)
Universidad Nacional Mayor de San Marcos Facultad de Ingeniería Electrónica y Eléctrica
Jean Carlos Malca Fernández
Laboratorio de Controles Eléctricos y Automatización 2021-II
Figura 8 a) Regulación por la entrada b) Regulación por la salida o escape de aire
2- Analice cada uno de los esquemas mostrado y explique su funcionamiento de forma
detallada.
3- Implemente los dos esquemas neumáticos presentado en la figura 8.
4- Opérelo adecuadamente y documente su operación.
5- ¿Cómo son las lecturas de los manómetros en los 2 casos? ¿Cuál es el mejor? ¿Qué
diferencias encuentra entre los 2 esquemas?
6- Modifique los esquemas neumáticos anteriores para el retorno del vástago sea regulado
tanto por la entrada como por el escape de aire. Presente los esquemas.
7- Implemente los esquemas anteriores y opérelos adecuadamente para su documentación
en el informe.
8- Ahora agregue al vástago del cilindro una carga de 10 Kg. Se desea regular tanto el
desplazamiento como el retorno del vástago. ¿Qué tipo de regulación elegiría para realizar
el automatismo neumático? ¿Por qué?
9- Impleméntelo y opérelo adecuadamente. Documéntelo para su informe.
f. Parte 6: Temporizadores neumáticos
1- Se desea automatizar el funcionamiento de 1 cilindro de doble efecto (cilindro A); de la
siguiente manera: Después de 3 segundos de presionar el pulsador S0, el vástago del
cilindro A se desplazará. Al alcanzar este su máximo desplazamiento, automáticamente el
cilindro retornará a su posición. El sistema estará listo para poder comenzar otra secuencia
de nuevo.
2- En la figura 9, se presenta una propuesta de solución al problema del automatismo
neumático planteado en el aparatado anterior.
Figura 9. Esquema neumático del apartado 1 de la Parte 6.
3- ¿Qué tipo de temporizador neumático se ha utilizado? Describa detalladamente el
funcionamiento de cada elemento del sistema.
4- Implemente el esquema neumático de la figura 9 y opérelo adecuadamente.
Documéntelo para su informe.
5- Presente una propuesta de esquema neumático para la realizar el automatismo del
apartado 1, utilizando un temporizador con retardo a la conexión NA
6- Explica detalladamente su funcionamiento
Universidad Nacional Mayor de San Marcos Facultad de Ingeniería Electrónica y Eléctrica
Jean Carlos Malca Fernández
Laboratorio de Controles Eléctricos y Automatización 2021-II
7- Impleméntelo y opérelo adecuadamente. Documente su operación.
g. Parte 7: Contadores neumáticos
1- Se desea automatizar el funcionamiento de dos cilindros neumáticos: 1 cilindro de simple
efecto (cilindro A) y 1 cilindro de doble efecto (cilindro B); de la siguiente manera:
Después de presionar 3 veces el pulsador S0, el vástago del cilindro A se desplazará. Al
alcanzar este su máximo desplazamiento, el vástago del cilindro B se desplazará. Cuando
este último alcance su máximo desplazamiento permanecerá en esa posición por 3
segundos; para luego retraerse totalmente. Cuando el cilindro B este totalmente retraído
el cilindro A se retraerá totalmente. El sistema estará listo para poder comenzar otra
secuencia de nuevo.
2- De manera intuitiva diseñe el esquema de control neumático para el problema planteado
en el apartado anterior.
3- Implemente el diseño de apartado anterior y documente su operación.
h. Parte 8: Válvula de secuencia
1-. En la figura 10, se presenta un esquema neumático, en el cual se control el
funcionamiento de un cilindro doble efecto.
Figura 10. Esquema neumático del apartado 1 de la Parte 8.
2- Analizar y explicar detalladamente el funcionamiento del esquema presentado en la
figura 10. ¿Qué función cumple la válvula de secuencia?
3- Implementarlo y opérelo adecuadamente. Documente su operación.
V- Cuestionario Final
a. Describa detalladamente el funcionamiento del temporizador neumático que se ha utilizado
en el desarrollo de la experiencia.
b. Investigue y detalle sobre otros tipos de actuadores neumáticos y sus aplicaciones en la
industria.
c. Como implementaría las funciones lógicas NOT, NAND, NOR.
Universidad Nacional Mayor de San Marcos Facultad de Ingeniería Electrónica y Eléctrica
Jean Carlos Malca Fernández
Laboratorio de Controles Eléctricos y Automatización 2021-II
d. Calcule la presión necesaria para desplazar la carga de 10 Kg. Justifique su respuesta
presentada el procedimiento del cálculo detallado.
e. ¿Cuál de los dos esquemas de regulación es mejor? ¿Por qué?
f. Investigue aplicaciones industriales reales de cada uno de los elementos que hemos
revisado.
VI- Informe Final
a. Presente los resultados obtenidos de forma ordenada y detallada obtenidos durante el
procedimiento desarrollado. Así como también desarrolla e el cuestionario.
b. Se presentará un informe final (si es digital usar sólo formato *.doc o *.pdf).
c. Plazo máximo de presentación: 1 semana después de presentación de la experiencia.
