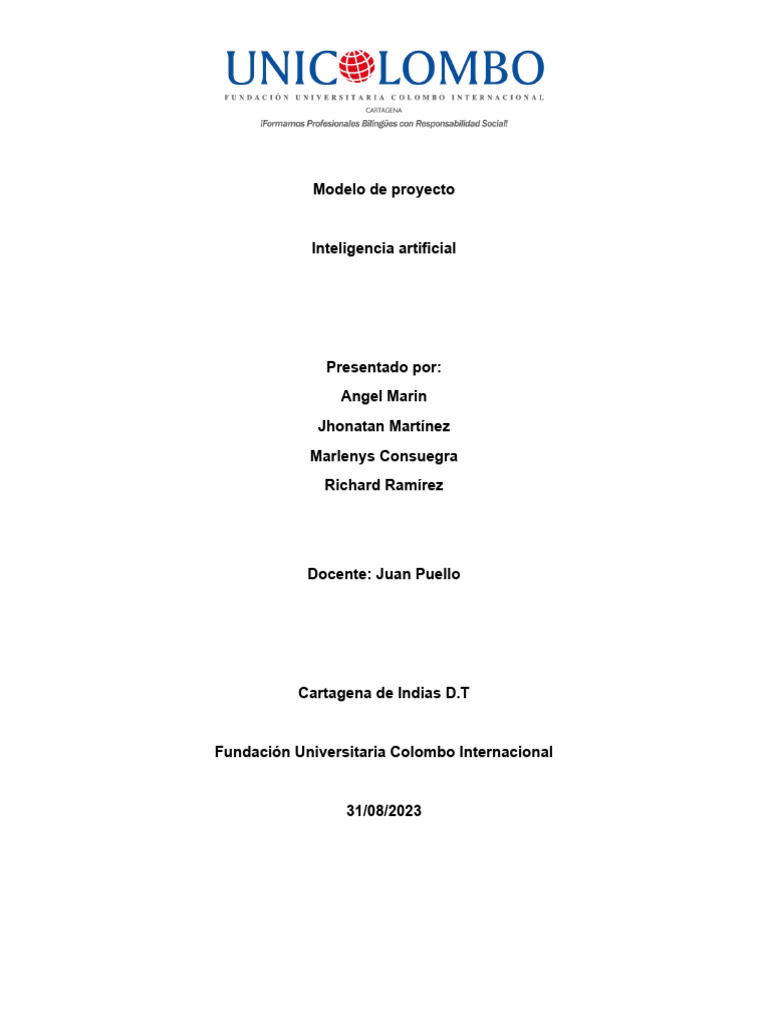

Modelo de proyecto

Inteligencia artificial

Presentado por:
Angel Marin
Jhonatan Martínez
Marlenys Consuegra
Richard Ramírez

Docente: Juan Puello

Cartagena de Indias D.T

Fundación Universitaria Colombo Internacional

31/08/2023
 USE
Ultra-Smart Energy
El sistema USE es un sistema inteligente pensado para el buen uso de la energía
eléctrica en los hogares respaldado con la última tecnología, de la mano de la
inteligencia artificial estamos desarrollando un sistema que refuerce la gestión de
la energía eléctrica enfocada en el control y monitoreo del flujo eléctrico y múltiples
factores en nuestros hogares.
Funciones como consultar el estado de los puertos de energía en las habitaciones,
Identificar fluctuaciones en la corriente eléctrica y trasmitir en tiempo real los datos
de diversas variables relacionadas con la energía. Desarrollaremos con
inteligencia artificial un sistema de toma de decisiones sobre prevención y/o
control de la energía eléctrica y los factores que puedan atentar contra la
integridad de los usuarios.

1. Instalación:
El usuario instala los tomacorrientes inteligentes en los enchufes de su hogar.

2. Encendido y Conexión Inicial:

Después de la instalación, el tomacorriente se enciende y entra en modo de
configuración.
El usuario configura la conexión WiFi/Bluetooth del tomacorriente mediante una
app móvil.

3. Monitoreo Continuo:
El tomacorriente comienza a monitorear constantemente el flujo eléctrico que
atraviesa él.
Los sensores internos detectan cualquier fluctuación, sobrecarga o cortocircuito en
la corriente eléctrica.
4. Comunicación con la App:
Cuando se detecta alguna anomalía en el flujo eléctrico, el tomacorriente envía
una señal a la app móvil a través de Bluetooth para notificar al usuario.

5. Decisión y Acción:
La app móvil recibe la notificación y muestra al usuario los detalles de la anomalía.
Basándose en la gravedad del problema y las configuraciones del usuario, la app
decide si es necesario tomar medidas.

6. Ajuste Gradual de la Corriente:

Si se requiere una reducción gradual del voltaje para evitar daños, la app envía
una señal al tomacorriente a través de Bluetooth.
El microcontrolador en el tomacorriente interpreta la señal y comienza a reducir el
voltaje de manera progresiva y controlada.

7. Notificación de Resolución:
Una vez que se ha resuelto la anomalía y la corriente eléctrica es estable
nuevamente, el tomacorriente envía una señal a la app para informar que todo
está en orden.
 8. Registro y Datos Históricos:
El tomacorriente guarda registros de las anomalías detectadas y las acciones
tomadas.
La app móvil muestra al usuario un registro histórico de los eventos para su
referencia.

Nuestro sistema maneja diversidad de parámetros a continuación les explicaremos

al detalle todo:
PARAMETRO TIPO DATPO DESCRIPCION TIPO SENSOR
Voltaje Numero Decimal(V) Medición del voltaje Sensor de voltaje
eléctrico en el circuito.
Corriente Numero Decimal(A) Medición de corriente Sensor de corriente(Efecto
eléctrica en el circuito Hall, Transformador de
Corriente, etc.)
Consumo de Número decimal (W o Cálculo del consumo de Cálculo a partir de voltaje y
Energía kW) energía eléctrica en el corriente
tiempo.
Frecuencia de Número decimal (Hz) Medición de la Sensor de Frecuencia
Energía frecuencia de la energía
eléctrica.
Potencia Número decimal (VA) Cálculo de la potencia Cálculo a partir de voltaje y
Aparente aparente en el circuito. corriente
Potencia Número decimal (VAR) Cálculo de la potencia Cálculo a partir de voltaje y
Reactiva reactiva en el circuito. corriente
Energía Número decimal (Wh o Acumulación del Cálculo a partir de voltaje y
Acumulada kWh) consumo de energía en corriente
un período.
Armónicos Matriz de números Medición de armónicos Analizadores de Armónicos
decimales de voltaje y corriente.
Temperatura Número decimal (°C o Medición de la Sensor de Temperatura
°F) temperatura ambiente
(si es relevante).
Enchufe inteligente(Características)
● Control de voz: los enchufes inteligentes funcionan con Amazon Alexa y
Google Assistant. Simplemente da un simple comando de voz para lograr el
control manos libres de los dispositivos eléctricos domésticos, disfruta de la
vida inteligente.
● Control de teléfono: controla y comprueba fácilmente el estado de tus
electrodomésticos desde cualquier lugar y en cualquier momento. Ya sea
que estés en casa, en la oficina o de vacaciones y controla el enchufe wifi
gratis cuando quieras.
● Seguridad como prioridad: los enchufes eléctricos WiFi utilizan material y
construcción resistentes al fuego, certificación ETL y FCC. Si encuentras
algún problema o necesitas más ayuda, ponte en contacto con nosotros a
través del pedido.

Enchufe inteligente(Características)
 ● Compatibilidad con IFTTT, ALEXA Y GOOGLE HOME: Esto permite
poder monitorear los dispositivos que son conectados a este teniendo la
capacidad de a traves de un servicio web crear y programar acciones para
automatizar diferentes tareas y acciones.
Utilizando tecnología de microcontroladores
1. Voltaje
-Sensor de Voltaje (Tensión): Este sensor mide el voltaje en un circuito eléctrico
y proporciona la lectura como un valor numérico. Algunos sensores de voltaje,
como el "INA219", pueden tener capacidades de comunicación I2C que permiten
la conexión a un microcontrolador. Para la transmisión de datos por Wi-Fi o
Bluetooth, normalmente, se requeriría un microcontrolador adicional.
2. Corriente
-Sensor de Corriente (Efecto Hall): El "ACS712" es un ejemplo de un sensor de
corriente basado en el efecto Hall. Proporciona mediciones de corriente en
amperios (A) y se puede conectar a un microcontrolador para la adquisición de
datos. Para transmitir datos por Wi-Fi o Bluetooth, generalmente, se necesita un
microcontrolador.
3. Consumo de Energía
- El consumo de energía se calcula a partir de las mediciones de voltaje y
corriente. No es típico tener un sensor específico para el consumo de energía, ya
que se deriva de otras mediciones. Se puede utilizar un microcontrolador para
realizar este cálculo.
4. Temperatura
-Sensor de Temperatura (DS18B20, DHT22, etc.): Estos sensores miden la
temperatura ambiente y pueden proporcionar lecturas en grados Celsius (°C) o
Fahrenheit (°F). Algunos sensores, como el DHT22, tienen versiones que incluyen
conectividad Wi-Fi o Bluetooth, lo que permite la transmisión directa de datos.

Es importante destacar que la mayoría de estos sensores necesitarán un

microcontrolador para la adquisición y el procesamiento de datos antes de la
transmisión por Wi-Fi o Bluetooth. Si decides utilizar sensores con conectividad
integrada, como algunos modelos de DHT22, podrías reducir la necesidad de un
microcontrolador intermedio, pero aún necesitarías un punto de acceso o una red
que sea compatible con Wi-Fi o Bluetooth para la transmisión de datos.
Utilizando Sensores autónomos
Algunos sensores que no necesiten de un microcontrolador para transmitir datos
de voltaje, corriente y temperatura por Wi-Fi o Bluetooth, es importante destacar
que la mayoría de los sensores requieren algún tipo de controlador o
microcontrolador para la adquisición y transmisión de datos. Sin embargo, algunos
sensores específicos cuentan con conectividad integrada y pueden transmitir
datos de manera autónoma. Aquí tienes algunos ejemplos:

1.Sensor de Voltaje con Wi-Fi o Bluetooth Integrado:

- Algunos sensores de voltaje con conectividad Wi-Fi o Bluetooth integrada
permiten la transmisión directa de lecturas de voltaje a través de la red. Por
ejemplo, el "Sonoff Pow R2" es un dispositivo que mide el voltaje y la potencia y se
puede conectar a Wi-Fi para enviar datos a través de Internet.

2.Sensor de Corriente con Wi-Fi o Bluetooth Integrado:

- Al igual que con el voltaje, existen sensores de corriente que tienen
conectividad Wi-Fi o Bluetooth incorporada. Estos sensores pueden transmitir
lecturas de corriente de manera autónoma. Por ejemplo, el "YHDC SCT-013" es
un sensor de corriente que se conecta a Wi-Fi y puede enviar datos de corriente
en tiempo real.

3.Sensor de Temperatura con Wi-Fi o Bluetooth Integrado:

- Algunos sensores de temperatura, como el "DHT22 Wi-Fi" o el "MiFlora
Bluetooth Plant Sensor", tienen conectividad Wi-Fi o Bluetooth incorporada para la
transmisión de datos de temperatura y humedad directamente a una red o
dispositivo móvil.

Estos sensores suelen ser más costosos que los sensores convencionales y
pueden estar diseñados para aplicaciones específicas. Ten en cuenta que, aunque
estos sensores pueden operar sin la necesidad de un microcontrolador adicional,
aún requerirán una red Wi-Fi o Bluetooth disponible para transmitir datos a una
ubicación remota o una aplicación móvil. Además, la selección de sensores con
conectividad integrada puede depender de la disponibilidad en tu región y las
características específicas del sistema.
 Modelo del proyecto

Paso 1: Adquisición de Datos por los Sensores

1.1. Sensor de Corriente Inteligente (Ejemplo: "INA219"):

Función: Este sensor mide la corriente eléctrica que fluye a través de un
conductor y proporciona lecturas en amperios (A). Además, el sensor "INA219"
tiene capacidades de procesamiento incorporadas que permiten calcular el
consumo de energía y la potencia.

1.2. Sensor de Voltaje Inteligente (Ejemplo: "INA219"):

Función: El sensor "INA219" mide la diferencia de potencial eléctrico (voltaje) en
un circuito y proporciona lecturas en voltios (V). También tiene capacidades de
procesamiento para calcular la potencia y detectar la calidad de la energía
eléctrica.
1.3. Sensor de Temperatura Inteligente (Ejemplo: "DHT22"):
Función: El sensor "DHT22" mide la temperatura ambiente y la humedad relativa,
proporcionando lecturas en grados Celsius (°C) y porcentaje de humedad (%).
Tiene capacidades de procesamiento para detectar cambios en la temperatura y la
humedad.

Paso 2: Procesamiento de Datos

2.1. Procesamiento en Sensores:
Función: Los sensores inteligentes "INA219" y "DHT22" realizan cálculos locales
en tiempo real. El sensor "INA219" calcula el consumo de energía y la potencia,
mientras que el sensor "DHT22" puede detectar cambios significativos en la
temperatura y la humedad. Los resultados se empaquetan junto con las lecturas
en bruto.

Paso 3: Comunicación con la Tecnología de Conectividad

3.1. Conexión Wi-Fi o Bluetooth:

Función: Los sensores inteligentes "INA219" y "DHT22" se conectan directamente
a una red Wi-Fi o a través de Bluetooth, según la configuración. Tienen la
capacidad de empaquetar los datos procesados y enviarlos de forma autónoma.
Paso 4: Empaquetado y Transmisión de Datos
4.1. Conexión Wi-Fi o Bluetooth:
Función: Los sensores "INA219" y "DHT22" empaquetan los datos procesados
junto con las lecturas en bruto en un formato específico, como JSON o XML, antes
de enviarlos a través de la conexión Wi-Fi o Bluetooth. Utilizan protocolos de
comunicación estándar como HTTP o MQTT.
Paso 5: Servidor en la Nube

5.1. Servidor en la Nube (Ejemplo: "AWS IoT Core")

 Función: El servidor en la nube, como "AWS IoT Core", recibe, almacena y
procesa los datos transmitidos por los sensores "INA219" y "DHT22". También
puede aplicar medidas de seguridad y realizar cálculos adicionales según sea
necesario.
Paso 6: Aplicación Remota

6.1. Aplicación Remota (Aplicación Personalizada):

Función: La aplicación remota, que puede ser una aplicación web o móvil
personalizada, se conecta al servidor en la nube "AWS IoT Core" para acceder a
los datos procesados y en bruto. Permite a los usuarios visualizar y controlar
dispositivos o sistemas monitoreados a través de una interfaz de usuario
amigable.
Producto elegido

Mide la corriente en el lado positivo de la carga, a diferencia de

otros medidores que se conectan en el lado negativo, generando
una falsa tierra en el circuito o carga a medir.

El ADC (Convertidor analógico-digital) interno del INA219 es de

12 bits que proporciona una resolución de 0,8 mA en un rango
de 3,2A.
