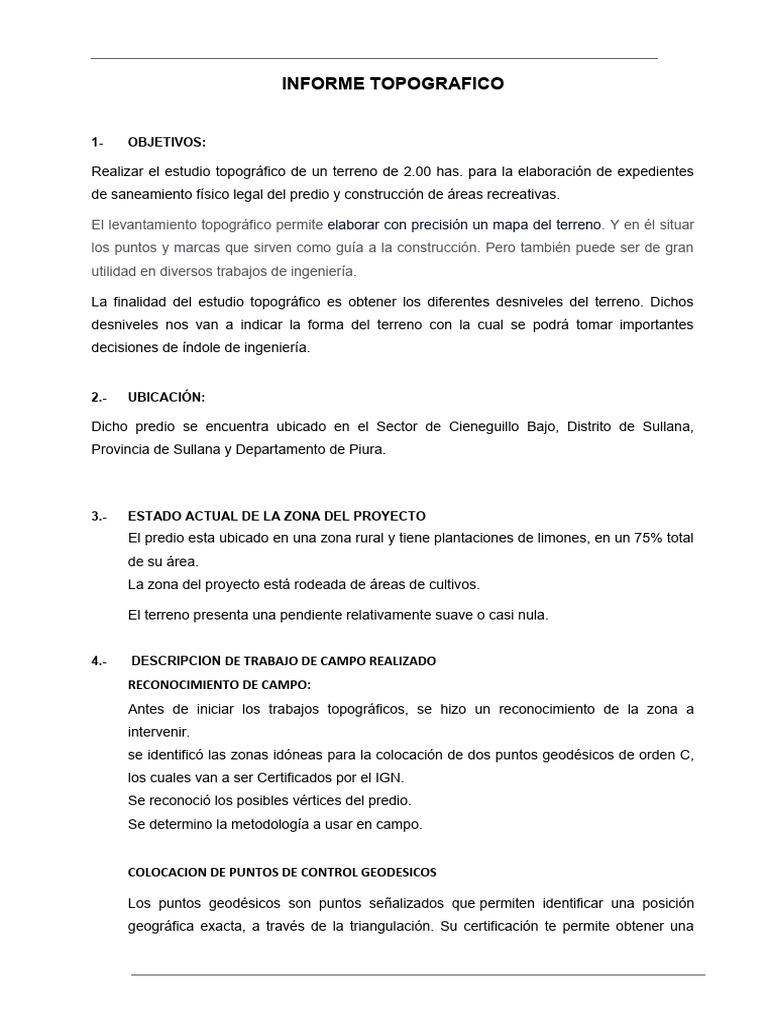

1- OBJETIVOS:
El levantamiento topográfico permite elaborar con precisión un mapa del terreno. Y en él situar
los puntos y marcas que sirven como guía a la construcción. Pero también puede ser de gran
utilidad en diversos trabajos de ingeniería.
La finalidad del estudio topográfico es obtener los diferentes desniveles del terreno. Dichos
desniveles nos van a indicar la forma del terreno con la cual se podrá tomar importantes
decisiones de índole de ingeniería.
2.- UBICACIÓN:
RECONOCIMIENTO DE CAMPO:
Antes de iniciar los trabajos topográficos, se hizo un reconocimiento de la zona a
intervenir.
se identificó las zonas idóneas para la colocación de dos puntos geodésicos de orden C,
los cuales van a ser Certificados por el IGN.
Se reconoció los posibles vértices del predio.
Se determino la metodología a usar en campo.
Los puntos geodésicos son puntos señalizados que permiten identificar una posición
geográfica exacta, a través de la triangulación. Su certificación te permite obtener una
base o punto base que garantice el levantamiento correcto de la información de
coordenadas geográficas.
Se colocaron dos Puntos de Control de Orden “C” en la zona de trabajo, dichos puntos se
ubicaron en forma estratégica para poder facilitar los trabajos a posterior como vendrían a
ser los levantamientos topográficos y replanteos de puntos o vértices del predio.
Estos Puntos de Control están enlazados a la Red Geodésica Nacional, y van a ser
certificados por el IGN.
El levantamiento topográfico se realizó con una Estación Total marca LEICA, modelo TS
06, la precisión del instrumento en el sistema Angular según Normas DIN 18723 es de 5”,
lectura mínima en desplaye 1” o 5” y el sistema de medición de distancia más o menos
(2mm + 2ppnXD). El modo de medición de distancia de la estación utilizada para la toma
de datos fue el modo fino, en la cual, realizadas una serie de medidas, obteniendo un
promedio de ellas, siendo registrado el promedio obtenido.
En cuanto a trabajos de gabinete se contó con los equipos de: una computadora Core l7,
Software (Auto Cad Civil 3D 2021).
Geodesia:
Topografía:
Una vez obtenidas las coordenadas de los Puntos Geodésicos, se realizo los ajustes
necesarios para obtener las coordenadas reales del levantamiento topográfico.
LISTA DE ENTREGA
4. Memoria Descriptiva
6. Informe Topográfico
5.- ANEXOS
PANEL DE FOTOS
PUNTOS DE LEVANTAMIENTO
