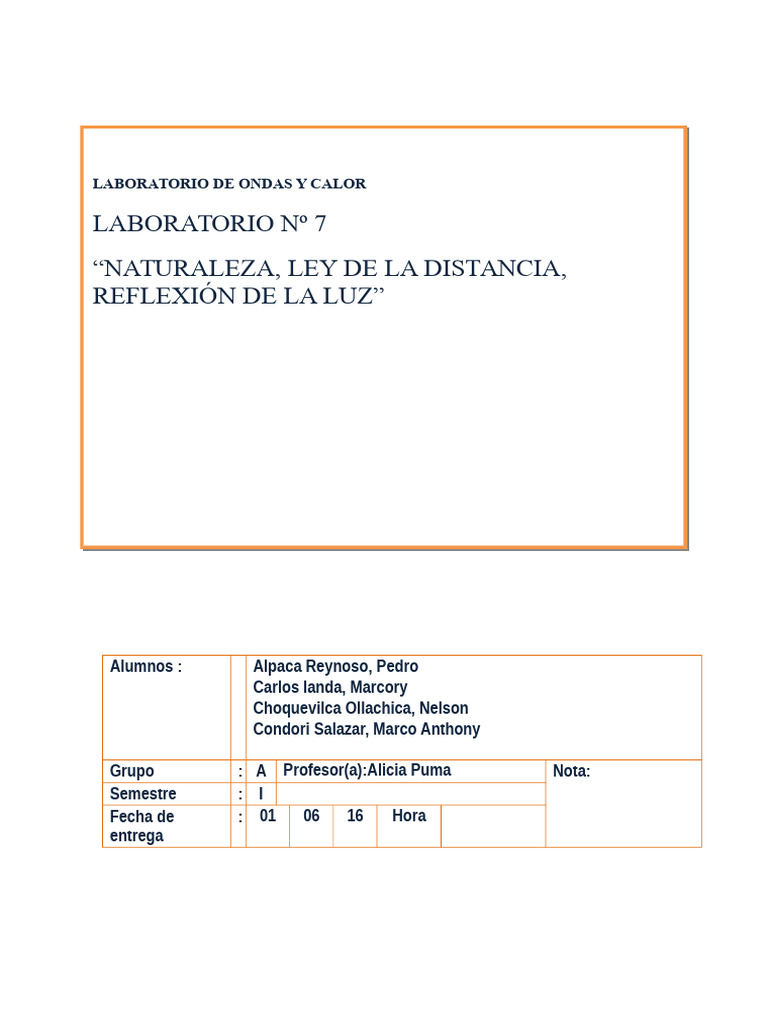

LABORATORIO DE ONDAS Y CALOR

LABORATORIO Nº 7
“NATURALEZA, LEY DE LA DISTANCIA,
REFLEXIÓN DE LA LUZ”

Alumnos : Alpaca Reynoso, Pedro

Carlos landa, Marcory
Choquevilca Ollachica, Nelson
Condori Salazar, Marco Anthony

Grupo : A Profesor(a):Alicia Puma Nota:

Semestre : I
Fecha de : 01 06 16 Hora
entrega
TECSUP – P.F.R. Laboratorio de Ondas y Calor
TECSUP – P.F.R. Laboratorio de Ondas y Calor

INTRODUCCIÓN:
En el siguiente laboratorio se procederá a comprobar experimentalmente la variación de fuente
luminosa alimentadas por corrientes AC y DC. Posteriormente se procederá a deducir las leyes de
la reflexión de la luz, como se verá a continuación.
TECSUP – P.F.R. Laboratorio de Ondas y Calor

1. OBJETIVOS

1 Comprobar experimentalmente la variación de fuentes luminosas

alimentadas AC y DC.
2 Comprobar experimentalmente que la intensidad de una onda
luminosa disminuye con el cuadrado de la distancia a la fuente
luminosa.
3 Estudiar las imágenes formadas en un espejo plano.
4 Deducir las leyes de la reflexión de la luz.
5 Ser capaz de configurar e implementar equipos para toma de
datos experimentales utilizando como herramienta el software
Data Studio.

2. EQUIPOS DE PROTECCIÓN:

3. ANALISIS DE TRABAJO SEGURO (ATS):

N° TAREAS RIESGOS IDENTIFICADOS MEDIDAS DE CONTROL

DEL RIESGO
1. Ingreso al laboratorio Resbalarse y caer Uso de zapatos de seguridad

2. Extracción de los Cortarse con algún objeto Criterio y saber con

equipos de los armarios filoso anticipación los materiales a
usarse
3. Montaje Ser golpeados por las No jugar
varillas de metal
4. Instalación de los Riesgo de electrocución Criterio del alumno
sensores y prendido de
computadora
5. Realización de la Golpearse un ojo con las Uso de lentes de seguridad
prueba pesas
TECSUP – P.F.R. Laboratorio de Ondas y Calor

6. Guardado de equipos Resbalarse Zapatos de seguridad

TECSUP – P.F.R. Laboratorio de Ondas y Calor

4. MATERIALES

Materiales Imagen Materiales Imagen

Computadora Espejos
personal

Interface USB link Regla

Sensor de luz
Alfileres

Fuentes
luminosas Papel polar

5. FUNDAMENTO TEÓRICO

Naturaleza de la luz

Las bombillas eléctricas se alimentan con un voltaje de 50 Hz (o

60 Hz) en algunos países) de onda sinusoidal. La amplitud máxima
del voltaje, y en consecuencia del brillo, tiene lugar dos veces por
ciclo debido a que la bombilla es excitada cuando se incrementa el
voltaje sin importar la polaridad de este. Una bombilla eléctrica
tendrá una intensidad máxima 100 veces por segundo (o 120
veces por segundo). Tendrá del mismo modo una intensidad
mínima 100 veces por segundo (o 120 veces por segundo).

Las luces fluorescentes pardean a una frecuencia particular. La

intensidad de la luz procede de bombillas que también fluctúan. La
intensidad de la luz procedente de bombillas DC no debe variar.

Intensidad luminosa

Cuando una fuente puntual emite luz con una potencia (P)
constante y el medio de propagación es isotrópico y no absorbente
de energía, los frentes de onda son esféricos. De este modo, la
TECSUP – P.F.R. Laboratorio de Ondas y Calor

energía por unidad de tiempo (P) se distribuye uniformemente sobre

el área de una superficie esférica de radio (r). Por ello, la intensidad
de la onda (potencia media por unidad de área) resulta ser:
P
I
4 r 2 (1)

Es decir la intensidad de la luz a una distancia dada r, será

proporcional al cuadrado de su radio r, la intensidad variará como
1/r2.

Los campos eléctricos y gravitatorios también son funciones que

responde a la ley de la inversa al cuadrado.

Reflexión

Al cambio de dirección que experimenta la luz al llegar a una

superficie pulida se le llama reflexión.
En casi cada momento de la vida diaria se encuentran
experiencias que son consecuencias de la reflexión de la luz. usted
está leyendo estas líneas gracias a que la luz que se refleja en la
superficie, se observa en un espejo por la luz reflejada sobre él.
El principio o la ley de la reflexión de la luz, se aplica en las
experiencias que se acaban de describir y en muchos otros. La ley
de la reflexión se puede ver desde otro punto de vista diferente
que viene del Principio de Fermat que establece que “De todos los
posibles caminos puede tomar la luz para desplazarse, toma
siempre aquel que lo lleva a recorrer en el tiempo mas corto” o
dicho de otro modo “La trayectoria real entre dos puntos tomados
por su haz de luz es aquella que es recorrida en el tiempo
mínimo”.

La reflexión especular se produce cuando la luz se refleja

sobre una superficie pulida como un espejo, mientras que cuando
la reflexión se produce sobre una superficie rugosa se denomina
reflexión difusa. En el caso particular de la reflexión especular
(generalmente cuando se habla de reflexión se hace referencia a
este tipo) se cumple lo que se denomina la ley de reflexión:

i = i (2)
Que nos indica que el ángulo de incidencia es igual al ángulo
de reflexión.

El índice de refracción de un medio se define como:

n = velocidad de la luz en el vacío = c

velocidad de la luz en un medio v

Ya que se sabe que la velocidad de la luz (v) cambia de acuerdo al

medio en que atraviese, así también como la longitud de onda ()
mientras que la frecuencia (f) permanece constante.
TECSUP – P.F.R. Laboratorio de Ondas y Calor

Recordemos que la velocidad de una onda se relaciona con la

frecuencia (f) y la longitud de onda () de acuerdo con la siguiente
relación:

v = f
(3)

1 PROCEDIMIENTO

Naturaleza de la luz.

Ingrese al programa PASCO CapstoneTM, haga clic sobre el icono

crear experimento y seguidamente reconocerá el sensor de luz
(luxómetro) insertado a la interfase Usb Link. Entre al icono
CONFIGURACION luego seleccione velocidad de muestreo a 10 hz.

No es necesario calibrar el sensor de luz, pero si necesitara calibrar la

sensibilidad del sensor, selecciónelo en el rango BULB (0 – 260 lux) lo
reconocerá pues sobre el sensor hay un botón con la imagen de una
bombilla eléctrica.

Encienda el fluorescente AC y coloque el sensor de luz a unos cuantos

centímetros.

 No acercar el sensor al fluorescente, registre las medidas a nivel de

la superficie de la mesa. Comience a grabar los datos por espacio de
20 segundos

Repita el procedimiento para la bombilla incandescente AC.

Repita el procedimiento para la bombilla incandescente DC.

Variación de la intensidad de la luz.

Ingrese al programa PASCO CapstoneTM, haga clic sobre el icono

crear experimento y seguidamente reconocerá el sensor de luz
(luxómetro) insertado a la interfase Usb Link.

Arme el montaje de la figura 6.1. La longitud inicial debe ser de 20

cm. Obsérvese que la linterna debe estar perpendicular a la regla.
Cuide además que la luz del ambiente no incida sobre su sensor.
TECSUP – P.F.R. Laboratorio de Ondas y Calor

Fig. 6.1. Primer montaje.

Selecciónelo en el rango BULB (0 – 260 lux) lo reconocerá pues

sobre el sensor hay un botón con la imagen de una bombilla eléctrica.

Entre al icono CONFIGURACION luego seleccione velocidad de

muestreo a 10 Hz, luego vaya a opciones y en muestreo manual
seleccione conservar valores de datos solo si se solicita. Renombre
la medida a tomar como longitud y las unidades en metros, según como
lo puede ver en la figura 6.2.

Fig. 6.2. Configuración del sensor luminoso.

Posteriormente levante un gráfico de intensidad luminosa (lux) vs

longitud (metros).
TECSUP – P.F.R. Laboratorio de Ondas y Calor

Al empezar la grabación de los datos aparecerá una ventana

como podemos apreciar en la grafica 6.3 y deberá poner el valor de la
longitud y así en cada valor que selecciones, el sistema grabará solo
en el momento que se acepte el valor. Para finalizar la grabación se
seleccionará e icono de color rojo al costado del icono CONSERVAR.
Grabe con un paso de 5 cm desde los 20 cm hasta los 100 cm.

Fig. 6.3. Forma de registrar un dato manualmente.

Reflexión de la luz.

El espejo plano debe sostenerse en posición vertical con ayuda

de la madera y colócalo sobre una hoja de papel polar. Clava un alfiler
que te servirá de objeto frente al espejo a 10 cm. El alfiler debe de
estar fuera desalinea normal del origen de coordenadas.

Este alfiler es visible desde cualquier ángulo, luego podemos

decir que la luz es reflejada en todas direcciones. Un segundo alfiler
localizador puede ser usado para definir un rayo de luz que al chocar
con el espejo forma un ángulo particular de incidencia i con la normal
del espejo.

Mover el eje frente al espejo plano hasta que las imágenes de

ambos alfileres en el espejo coincidan. Luego colocar dos alfileres
“localizadores” en la línea recta que une las imágenes de los dos
TECSUP – P.F.R. Laboratorio de Ondas y Calor

alfileres. Los dos nuevos alfileres definirán el ángulo 2 de reflexión

correspondiente.

Trazar ambos rayos y la posición del espejo sobre el papel. La

línea de trazos de la figura 4.4 representa el rayo de luz incidente y la
línea continua representa el rayo de luz reflejado.

El ángulo de incidencia i se define como el ángulo entre el rayo

incidente y la perpendicular a la superficie reflectante, considerada
en el punto de reflexión, esta perpendicular se llama normal.

El ángulo de reflexión r es el ángulo entre el rayo reflejado y al

normal. Trace en el papel y mida los ángulos de incidencia y reflexión.

Figura 6.4. Segundo montaje.

Quite los alfileres del rayo incidente y clávese en otros lugares

cualesquiera del papel. Trace la línea de puntos que marque el nuevo
rayo incidente y repita el proceso una vez mas midiendo
respectivamente los ángulos i y r.

En otra hoja de papel blanco dibuje una recta NN’ a la mitad de

la hoja dibujar una flecha grande tal que como se muestra en la figura
6.5 coloca la superficie reflectora sobre la recta NN’, coloque un alfiler
en la punta de la saeta.

Con un eje cerca de la esquina inferior derecha del papel

coloque una regla de modo que quede alineada con la imagen del
alfiler, trace esta línea con un lápiz, mueva su eje hacia la izquierda
del papel y marque otra línea del mismo modo. Quite el espejo y
prolongue cada recta continua hasta NN’ y de trazos hasta MM’ hasta
que se crucen. La intersección es el lugar donde parece estar al punto
observado de la flecha, este lugar se llama imagen virtual del punto.

Repita lo anterior para la parte inferior de la flecha. Uniendo

con rectas las imágenes virtuales de los puntos del extremo superior,
TECSUP – P.F.R. Laboratorio de Ondas y Calor

centro y extremo inferior de la flecha, construya la imagen virtual del

símbolo.

Figura 6.5. Trazo de la flecha.

Coloque ahora dos espejos planos verticalmente formando un

ángulo recto, como se ve en la figura 6.6 Ubica un alfiler objeto entre
ellos, ¿Cuántas imágenes ve?, cambiar el ángulo a 50º y 30º,
ahora ¿Cuántas imágenes ve?

Figura 6.6. Esquema de los espejos.

7. CUESTIONARIO

7.1 Sobre el proceso Naturaleza de la luz responda:

TECSUP – P.F.R. Laboratorio de Ondas y Calor

7.1.1 Arrastre el icono TRF (Transformada Rápida de Fourier), sobre

los datos del fluorescente AC. Ajuste la presentación del rango,
de modo que pueda verse claramente. Interprete los
resultados. ¿Qué significa el hecho de que se encuentre (o no)
un valor de frecuencia

7.1.2 ¿Cuál es el comportamiento de la gráfica para la bombilla

incandescente AC? Interprete.

7.2 Sobre el proceso Variación de la intensidad de la luz

responda:

[Link] Con los datos obtenidos determine la dependencia de la

intensidad con la distancia. ¿Cuál ajuste escogería? ¿Por qué?

[Link] Anote los valores resultantes del ajuste que escogió.

[Link] ¿Qué es una fuente de luz isotrópica?

7.3Sobre reflexión de la luz responda:

7.3.1 ¿Cuál es la relación entre el ángulo de incidencia y el de

reflexión para un espejo plano?. Demuestre geométricamente.

[Link] ¿Cuáles son los valores de los ángulos de incidencia y

reflexión respectivamente?
TECSUP – P.F.R. Laboratorio de Ondas y Calor

[Link] Compare la distancia de un punto de la flecha, a la

superficie reflectora con la distancia de la imagen
correspondiente a la misma superficie reflectora y repita con
otros puntos ¿Qué conclusiones deduce de ello?

[Link] Indicar sus observaciones que la imagen virtual formada

por un espejo plano es idéntica al objeto. De no ser así ¿Cómo
describiría la diferencia entre ellos?

[Link] Algunos instrumentos de medición tiene espejos planos

es la escala colocada detrás del índice. El observador debe
tomar la lectura cuando el índice esta exactamente
sobrepuesta su imagen en el espejo ¿Por qué con este
procedimiento se obtiene lecturas mas precisas?

[Link] Para el experimento de la formación de múltiples

imágenes, esta cumple con la ecuación:

Numero de imágenes = (360º / ángulo entre espejos) – 1

¿Cuál es el número máximo que usted puede observar en esta

configuración? ¿A qué ángulo corresponde?

8. PROBLEMAS
8.1 Dos espejos planos están frente a frente, separados 2.2 m. Usted
está de pie a 1.5 m de uno de esos espejos y se mira en él. ¿Verá
imágenes múltiples de usted mismo, porque?. a) ¿A qué distancia de
usted están sus tres primeras imágenes en el espejo enfrente suyo?
b) ¿Estas tres primeras imágenes se enfrentan hacia usted o se alejan
de usted?
TECSUP – P.F.R. Laboratorio de Ondas y Calor

8.2 The two mirrors illustrated in Figure meet at a right angle. The
beam of light in the vertical plane P strikes mirror 1 as shown. (a)
Determine the distance the reflected light beam travels before
striking mirror 2. (b) In what direction does the light beam travel after
being reflected from mirror 2?

9. APLICACIÓN A LA ESPECIALIDAD (Se presenta dos aplicaciones

del tema realizado, aplicados a su especialidad).
TECSUP – P.F.R. Laboratorio de Ondas y Calor

10.- OBSERVACIONES

11.- CONCLUSIONES

12. BIBLIOGRAFIA (según formato de la APA)

Koshkin N. I., S. M. (1975). Manual de Física Elemental. Moscu:

Editorial Mir.
Serway, R. (2015). Fundamentos de Física. En C. V. Raymond Serway,
Fundamentos de Física (pág. 628). Arequipa: Cengage Learning
Editores.
Tecsup © - Todos los derechos reservados. (14 de Agosto de 2015).
TECSUP. Obtenido de CEDITEC Centro de Comunicación e Información:
[Link]
