Curso PC 200-8 (Operación Básica)

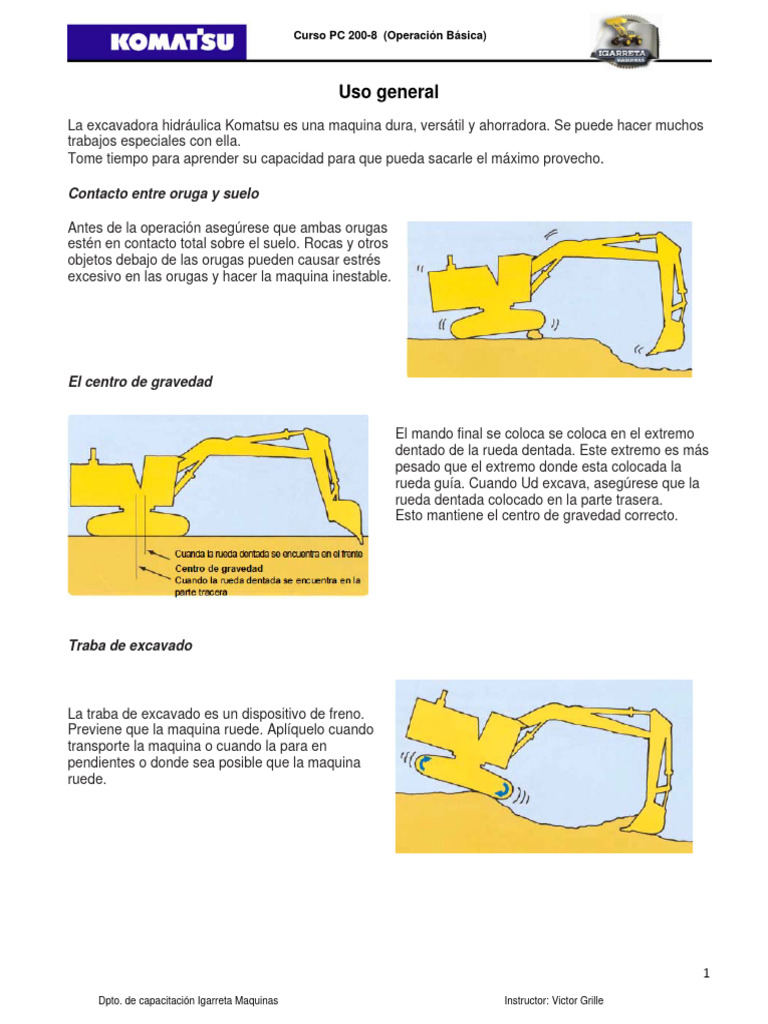

Uso general
La excavadora hidráulica Komatsu es una maquina dura, versátil y ahorradora. Se puede hacer muchos
trabajos especiales con ella.
Tome tiempo para aprender su capacidad para que pueda sacarle el máximo provecho.

Contacto entre oruga y suelo

Antes de la operación asegúrese que ambas orugas

estén en contacto total sobre el suelo. Rocas y otros
objetos debajo de las orugas pueden causar estrés
excesivo en las orugas y hacer la maquina inestable.

El centro de gravedad

El mando final se coloca se coloca en el extremo

dentado de la rueda dentada. Este extremo es más
pesado que el extremo donde esta colocada la
rueda guía. Cuando Ud excava, asegúrese que la
rueda dentada colocado en la parte trasera.
Esto mantiene el centro de gravedad correcto.

Traba de excavado

La traba de excavado es un dispositivo de freno.

Previene que la maquina ruede. Aplíquelo cuando
transporte la maquina o cuando la para en
pendientes o donde sea posible que la maquina
ruede.

1
Dpto. de capacitación Igarreta Maquinas Instructor: Victor Grille
 Curso PC 200-8 (Operación Básica)

Precaución

No excave por debajo de la maquina

Esto puede causar que la maquina caiga si el terreno

es suave o si la carga se aumenta.

No use el cucharón como limpiador

Esto podría dañar el sistema hidráulico.

No use la maquina para dejar caer o para amontanar operaciones de manejo.

Esto podria dañar el equipo.

2
Dpto. de capacitación Igarreta Maquinas Instructor: Victor Grille
 Curso PC 200-8 (Operación Básica)

Métodos de traslado especiales

Retire la tierra y el lodo de las orugas antes de viajar.

Antes de mover de la maquina de punto A a punto B,

limpie el lodo y tierra de las orugas. Esta tierra y lodo
causaran desgaste excesivo en los pasadores y
bujes de la oruga.
Para sacar el lodo, use el equipo de trabajo para
levantar cada oruga. Gire cada oruga. La tierra y el
lodo se desprenderán. Haga lo mismo con la otra
oruga.

Cruzando ríos y charcos

Antes de entrar en un río o charco, averigüe que tan profundo es

de tal manera que el agua no cubra la rueda dentada. Chequee
visualmente por piedras y obstrucciones antes de cruzar y
durante el cruce use el cucharón para buscar por obstrucciones.
Hay 2 maneras de salir de los ríos con bancos pronunciados.
Usualmente las orugas resbalan al salir de ríos y charcos. Para
prevenir esto, el cucharón puede ser extendido y empujado contra
el piso para que la maquina se “jale” fuera del río o charco.
La segunda manera es el colocar el cucharón y la cabina en
dirección contraria al movimiento para salir y así “empujarse”
cuesta arriba con la ayuda del cucharón.

Moviendo la maquina hacia un lugar elevado

Mueva la maquina hacia un lugar elevado en la siguiente manera:

Ponga la parte de abajo del cucharón en la superficie elevada. Use el aguilón para elevar el extremo
delantero de la maquina. Mueva el frente de la oruga hacia adelante hacia la porción elevado. Gire el
equipo de adelante hacia atrás. Use el cucharón y el aguilón para mantener la maquina estable,
entonces mueva la maquina hacia adelante. Esto es una maniobra difícil y debe ser desarrollada con
cuidado. Si la zanja o acantilado está blando, no use este método.

3
Dpto. de capacitación Igarreta Maquinas Instructor: Victor Grille
 Curso PC 200-8 (Operación Básica)

Moviéndose por encima de una grada

Para cruzar coloque el cucharón en el lugar mas lejano de la zanja y soporte el peso de la maquina con
el equipo de trabajo.
Cuando el tren de rodaje este al otro lado, gire el equipo de trabajo hacia atrás y coloque el cucharón
sobre el piso. Mueva la maquina hacia adelante.

Pendientes hacia arriba y hacia abajo

Ascienda en marcha hacia adelante y descienda en marcha hacia atrás.

El lado de la oruga donde esta la rueda dentada debe ir

siempre orientada en pendiente abajo, ya sea al subir o al
bajar Si el lado de la rueda dentada esta colocada pendiente
arriba, va a causar que la cadena se afloje y que la maquina
resbale.

Si es posible, evite hacer girar al viajar pendiente abajo.

Si Ud. hace un giro para cambiar de dirección en una pendiente pronunciada, la maquina puede
deslizarse o volcarse. Si Ud. tiene que hacer un giro haga esto: pare la maquina. Para hacer un giro a la
izquierda, gire la oruga izquierda en reversa. Para hacer un giro a la derecha, gire la oruga derecha en
reversa.
En cuesta abajo mantenga las revoluciones del motor a media velocidad y mantenga la velocidad de
traslado constante usando las palancas de traslado. Si la maquina se empieza a mover muy rápido
colóquese en “Neutral” y baje el cucharón al suelo para una parada segura. Luego comience a
descender nuevamente.

4
Dpto. de capacitación Igarreta Maquinas Instructor: Victor Grille
 Curso PC 200-8 (Operación Básica)

Estacionando en pendientes

Aplique el freno de traba de excavado y coloque trabas

en las orugas y el suelo.

Excavación básica
Use la potencia de excavado eficientemente.

Para obtener una máxima potencia de excavado, el

cilindro del brazo y el cilindro del cucharón deben ser
colocados en perpendicular uno con el otro 90°, (vea
ilustración). Esto proporciona la máxima fuerza de
empuje de ambos cilindros.

Excavado Horizontal

Extienda el brazo y el cucharón, luego baje el aguilón y

coloque el cucharón en el piso. Levante el aguilón y
recoja el brazo. Cuando el brazo este vertical con el
aguilón, baje el aguilón gradualmente. Luego traiga el
cucharón gradualmente. Levante el cucharón para
recoger tierra cuando el brazo y aguilón estén en un
ángulo de 30 grados en relación con cada uno.

Excavando con el Brazo

El rango de excavación más eficiente del brazo es de

45° del lado lejano del brazo hasta 30° del lado más
cercano de la vertical. Excave dentro de este rango. Este
método no usa el total recorrido del cilindro evitando así
el desgaste de la maquina y proporcionando el poder
máximo.

5
Dpto. de capacitación Igarreta Maquinas Instructor: Victor Grille
 Curso PC 200-8 (Operación Básica)

Zanjas
Para hacer zanjas en terreno suave, primero
coloque le cucharón casi paralelo con el suelo.
Luego, baje el aguilón y empuje el cucharón contra
el suelo. Luego use el mismo método descrito
como ’Excavado Horizontal’. Para excavación y
volteo eficiente, comience del lado más lejano y
trabaje hacia Ud.

Selección de Cucharón y orden de excavado.

Seleccione el cucharón de acuerdo con el ancho de la

zanja.
Un cucharón muy pequeño va a requerir ciclos
adicionales de excavado y va a dañar las paredes de
la zanja (A).
Cuando se excave con un cucharón que sea menor
que el ancho de la zanja, siga el orden de excavado
de la ilustración
(B). Para excavar mas profundamente, excave las
paredes derecha e izquierda primero, luego el centro
(C).

Coloque las orugas paralelas a los lados de las zanjas.

Esta es la manera más eficiente de excavar.

Cuando las orugas están paralelas a los lados de
la zanja Ud. no tiene necesidad de hacer
movimientos innecesarios.
Adicionalmente, la maquina no requerirá
reposicionamiento constante.

Excavación profunda eficiente.

Hay 2 métodos de excavación profunda de zanjas: una

es excavar en el mismo lugar hasta que la profundidad
deseada se consiga, luego sigue; la otra es excavar el
canal superficialmente y luego regresar a un excavado
completo.
Cuando use el primer método; excavado en un punto;
tenga mucho cuidado en prevenir que las orugas se le
vayan por encima del borde de la zanja. La ventaja del
segundo método es que minimiza el derrame de
material.

6
Dpto. de capacitación Igarreta Maquinas Instructor: Victor Grille
 Curso PC 200-8 (Operación Básica)

Operaciones de cargo

La mayoría de los trabajos de excavación incluyen

carguio. Cuando excave es importante que coloque su
maquina y camiones para máxima eficiencia. Giro y
carguio deben proceder en orden de lejos a más
cercano.

Localización para los camiones de carguio

Coloque los camiones cerca de la excavadora. El operador tiene que poder cubrir todo el panorama, de
donde esta excavando y donde la tierra esta siendo colocada. Esta es la manera más eficiente de
excavar y cargar. El orden de carguio debe ser de más lejos a mas cercano y el carguio en el camión
debe ser llevado a cabo en el mismo orden. Porque? Porque acorta el tiempo de ciclo. No gire el equipo
de trabajo sobre la cabina del camión o sobre personas.

Posición de carguio

Cuando el cucharón esta lleno de material, recójalo hacia la maquina y gírelo. Si el ángulo no es
correcto, (si el cucharón esta muy lejos
de la maquina) el sistema va a ser inestable. Si tiene que cargar en un ángulo difícil, hágalo con mucho
cuidado.

7
Dpto. de capacitación Igarreta Maquinas Instructor: Victor Grille
 Curso PC 200-8 (Operación Básica)

Diferencias entre retroexcavadoras y palas cargadoras

En ambas operaciones los movimientos del aguilón y brazo son básicamente los mismos. La diferencia
es la acción de los cilindros hidráulicos. Seleccione la acción mas apropiada para el mejor trabajo.

Operaciones retro excavadoras

Este método es mas usado cuando el terreno a ser

excavado esta por debajo del nivel de la excavadora. El
método de retro-excavadora puede ser usado en
pendientes y acantilados pero el suelo debe ser recogido
una vez sobre el piso. Durante operaciones de retro, la
fuerza de jalado de los cilindros del brazo y cucharón
proveen la fuerza de excavado

Excavación de pala cargadora

Este método es mejor para excavaciones en donde el

material se encuentra por encima del nivel de la
maquina.
Excavación y descarga se pueden hacer en un solo
ciclo. La fuerza de excavación es proporcionada por la
fuerza retroactiva de los cilindros del brazo y cucharón

8
