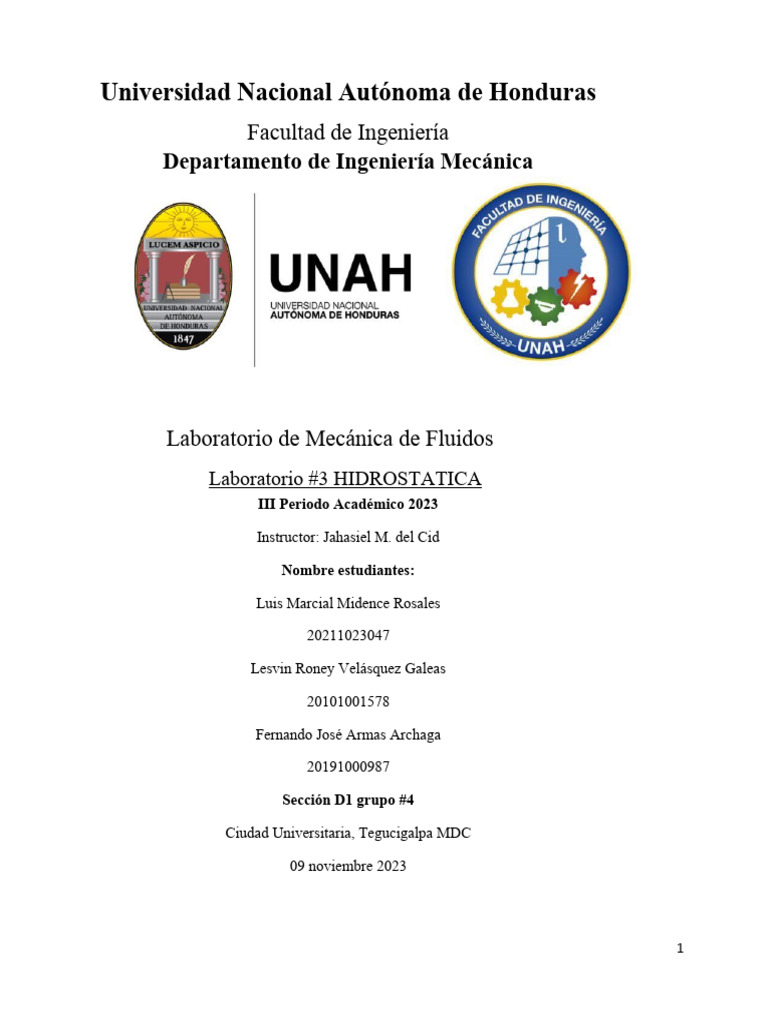

Universidad Nacional Autónoma de Honduras
Facultad de Ingeniería
Departamento de Ingeniería Mecánica
Laboratorio de Mecánica de Fluidos
Laboratorio #3 HIDROSTATICA
III Periodo Académico 2023
Instructor: Jahasiel M. del Cid
Nombre estudiantes:
Luis Marcial Midence Rosales
20211023047
Lesvin Roney Velásquez Galeas
20101001578
Fernando José Armas Archaga
20191000987
Sección D1 grupo #4
Ciudad Universitaria, Tegucigalpa MDC
09 noviembre 2023
1
Índice
Introducción 3
Objetivos 4
Marco Teórico 5
Fuerzas Sobre Superficies Planas 5
Procedimiento Experimental 8
Materiales y Equipo 8
Tabla de datos 9
Tabla de resultados 10
Análisis de resultados 12
Conclusiones 14
Referencias 15
2
Introducción
Algunos casos es necesario calcular las fuerzas que actúan en superficies que se encuentran en
el interior de un fluido (superficies sumergidas), o bien, las fuerzas actúan sobre las paredes del
recipiente que contiene dicho fluido (compuertas de tanques de almacenamiento, diques, etc.),
siendo esto el punto de partida para un diseño o un criterio de evaluación del comportamiento de
la pared cuando se le somete a la carga por el fluido
Un fluido es un estado de la materia en el que la forma de los cuerpos no es constante y es
estático si todas y cada una de sus partículas se encuentran en reposo o tienen una velocidad
constante con respecto a un punto de referencia inercial, de aquí que la estática de
fluidos cuente con las herramientas para estudiarlos, con la certeza de que en este caso
no tendremos esfuerzos cortantes y que manejaremos solo distribuciones escalares de
presión, lo cual es el objetivo principal. Esta distribución de presiones a lo largo de toda el
área finita puede reemplazarse convenientemente por una sola fuerza resultante, con ubicación
en un punto específico de dicha área, el cual es otro punto que le corresponde cuantificar a la
estática de fluido.
Objetivos
3
• Determinar la fuerza que se ejerce sobre las superficies que están en contacto con un
fluido.
• Determinar la posición del Centro de Presiones sobre una superficie plana, parcial o
completamente sumergida en un líquido en reposo.
• Analizar la relación existente entre el centro de presiones y la fuerza hidrostática.
4
Marco Teórico
Fuerzas Sobre Superficies Planas
Presión hidrostática:
Es la fuerza por unidad de área que ejerce un líquido en reposo sobre las paredes del recipiente
que lo contiene y sobre cualquier cuerpo que se encuentre sumergido, como esta presión se debe
al peso del líquido, esta presión depende de la densidad, la gravedad y la profundidad del lugar
donde medimos la presión.
Fuerzas de presión:
Se define la presión como el cociente entre la componente normal de la fuerza sobre una
superficie y el área de dicha superficie. En una superficie plana vertical, la fuerza que ejerce un
fluido en equilibrio sobre un cuerpo sumergido en cualquier punto es perpendicular a la
superficie del cuerpo. En las superficies planas horizontales el fluido en reposo está sujeto a una
presión constante. Todas las fuerzas que actúan sobre un punto son paralelas y tienen el mismo
sentido. Por consiguiente, las sumas escalares de todos estos elementos son equivalentes a la
fuerza resultante.
Centros de presión:
Es el punto por el cual se ejercen las líneas de acción de las fuerzas que ejercen presión sobre un
cuerpo sumergido en un líquido.
5
Empuje hidrostático:
La fuerza de empuje, que es igual al peso del fluido desplazado, tiene como punto de aplicación
el centro de gravedad del volumen de fluido que es desplazado por el cuerpo. Si suponemos que el
fluido es homogéneo, entonces ese punto coincide con el centro de la región del cuerpo que ha
desplazado al fluido.
Fuerzas hidrostáticas sobre superficies planas
El diseño de estructuras de contención requiere el cálculo de las fuerzas hidrostáticas sobre las
superficies adyacentes al fluido. Estas fuerzas están relacionadas con el efecto del peso del fluido
sobre las superficies que lo contienen. Por ejemplo, un depósito con una base plana horizontal de
área Ab que contenga una altura H de agua soportará una fuerza vertical hacia abajo en la base
igual a:
Fig. Fuerzas Sobre una Compuerta Plana
6
F = γ*H*Ab
Si la superficie no es horizontal, se requerirán cálculos adicionales para determinar la fuerza
resultante y la ubicación de su línea de acción. El caso de una superficie plana es análogo al
problema de flexión y compresión combinadas en resistencia de materiales, ya que en ambos se
presenta una distribución de líneas de esfuerzos. El problema hidrostático se deduce a fórmulas
simples que permiten identificar al centro de o centro de gravedad y a los momentos de inercia de
la sección plana.
F = Fuerza hidrostática (N).
γ = Peso específico del fluido (N/m3) A = Área de la superficie plana (m2) h = Distancia
vertical desde el punto de referencia hasta el centro de gravedad de la superficie plana.
De esta manera y de acuerda con el principio de Arquímedes, para que un cuerpo sumergido en
un líquido esté en equilibrio, la fuerza de empuje y el peso, deben de ser iguales en magnitudes y,
además, han de aplicarse en el mismo punto. La condición F = w, equivale de hecho a que las
densidades del cuerpo y del líquido sean iguales; por tal motivo, en el caso de equilibrio de los
cuerpos sumergido es indiferente, y si el cuerpo, no es homogéneo, el centro de gravedad no va a
coincidir con el centro geométrico, que es el punto en donde puede considerarse que es aplicada la
fuerza de empuje. Ello significa que las fuerzas forman un par que hará girar el cuerpo hasta que
ambas estén alineadas. Por otra parte, si un cuerpo sumergido sale a flote es porque el empuje
predomina sobre el peso (F>P). Es aquí donde el equilibrio de ambas fuerzas aplicadas sobre
puntos diferentes estará alineado; esto es el caso de las embarcaciones en aguas tranquilas, por
ejemplo; sin embargo, cuanto mayor sea el momento MB del par, mayor será la estabilidad del
cuerpo, es decir, la capacidad para recuperar la verticalidad será mayor.
7
Por eso, resulta evidente que cada vez que un cuerpo se sumerge en un líquido es empujado de
alguna manera por el fluido y a veces esa fuerza es capaz de sacarlo a flote y otras sólo logra
provocar una aparente pérdida de peso. Finalmente, sabemos que la presión hidrostática aumenta
con la profundidad y conocemos también que se manifiesta mediante fuerzas perpendiculares a las
superficies sólidas que contacta y estas fuerzas no sólo se ejercen sobre las paredes del contenedor
del líquido sino también sobre las paredes de cualquier cuerpo sumergido en él.
Procedimiento Experimental
Materiales y Equipo
1) Maqueta F1-12 Hydrostatic 2) Termómetro 3) Masas (peso muerto)
4) Agua corriente
Pressure
8
Tabla de datos
Masa total Nivel
Numero g mm
1 50 45
2 100 64
3 150 80
4 250 106
5 280 114
6 310 121
7 340 128
8 390 140
9 420 148
9
Tabla de resultados
Masa Nivel Area Inercia hg hp Hp-hg P ft Fp Pprom
total
No kg m M^2 M^4 m m m N N N Pa
.
1 0.05 0.045 0.003375 5.69x10^-7 0.0225 0.029 0.0074 0.49 0.74 0.73 219.26
9
2 0.1 0.064 0.0048 1.63x10^-6 0.032 0.043 0.011 0.98 1.51 1.51 314.58
3 0.15 0.08 0.006 3.2x10^-6 0.04 0.053 0.013 1.47 2.35 2.34 391.67
4 0.25 0.106 0.0075 6.25x10^-6 0.056 0.070 0.014 2.45 4.12 4.11 549.33
0.4232
5 0.18 0.114 0.007425 9.26x10^-6 0.057 0.79 0.73 2.74 4.57 570
6 0.31 0.121 0.0075 6.25x10^-6 0.071 0.083 0.012 3.038 5.22 5.16 696
7 0.34 0.128 0.0075 6.25x10^-6 0.078 0.089 0.011 3.332 5.73 5.69 764
8 0.39 0.14 0.0075 6.25x10^-6 0.09 0.099 0.09 3.822 6.62 6.61 882.67
9 0.42 0.148 0.0075 6.25x10^-6 0.098 0.106 0.008 4.116 7.21 7.16 961.33
Y=R – y + hp
Y1= 0.2m -0.045m + 0.0299m= 0.185m
Y2= 0.2m - 0.064m + 0.043m= 0.179m
Y3= 0.2m - 0.08m + 0.053m= 0.173m
Y4= 0.2m - 0.106m + 0.070m= 0.164m
10
Y5=0.2m-0.114m+0.79m=0.165m
Y6= 0.2m - 0.121m + 0.083m= 0.162m
Y7= 0.2m - 0.128m + 0.089m= 0.161m
Y8= 0.2m - 0.140m + 0.099m=0.159m
Y9= 0.2m - 0.148m + 0.106m=0.158m
Análisis de resultados
11
En el análisis de resultados podemos notar que todos los porcentajes de error estuvieron por bajo del 5%
aceptable sin embargo la toma de datos 1 con resultado del 1.3513% error y dato 5 con resultado de 4.39%
error hoy una diferencia poca, pero notorio con los demás datos y esta se atribuye al error humano tanto en la
práctica al nivelarlo a rellenar de agua sin mencionar que la maqueta también puede tener imperfecciones
% E= (Ft - Fp) x100%
Ft
1) % E= (0.74-0.73) x100% = 1.3513%
0.74
2) % E= (1.51-1.51) x100% = 0%
1.51
3) % E= (2.35-2.34) x100% = 0.4255%
2.35
4) % E= (4.12-4.11) x100% = 0.2427%
4.12
5) % E=(4.78-4.57) x100% =4.39%
4.78
6) % E= (5.22-5.16) x100% = 1.1494%
5.22
7) % E= (5.73-5.69) x100% = 0.6980%
5.73
8) % E= (6.62-6.61) x100% = 0.1510%
6.62
9) % E= (7.21-7.16) x100% = 0.6934%
7.21
12
Para la realización de la práctica de fuerza hidrostática se debe tomar en cuenta las recomendaciones de
maniobra con la maqueta y así evitar errores en nuestros cálculos, dando como resultados una práctica
satisfactoria
Quedo demostrado que todo cuerpo sumergido en un líquido actúa una fuerza que tiende a lanzarlo
hacia fuera y se denomina fuerza de empuje o simplemente empuje, es por esta causa que es más fácil levantar
en cuerpo sumergido en un líquido que fuerza de él. los objetos sumergidos en un fluido cuentan con
propiedades distintos, más allá de un área constante, cuando un fluido es sumergido es expuesto a la presión
hidrostática y eso tiene un efecto directo en el objeto. A medida que aumenta a la altura del líquido, también
aumenta la presión y, por lo tanto, la ejercida
Conclusiones
13
• Se comprobó que todas las alturas (Centro de presión, gravedad, entre otras)
dependen proporcionalmente al nivel del agua (Y) que contiene el toroide. Esto
debido a que la superficie del agua se va acercando a la compuerta, debido a que las
alturas en relación a tal superficie
• Se determinó que, si el nivel de agua disminuye, la presión ejercida por parte del
agua sobre el toroide también disminuirá; ya que cada vez que esto suceda se irá
vaciando dentro del mismo.
• Se demostró que en la diferencia de altura al centro de presión en relación a la
altura del centro de gravedad veremos que obtenemos un valor crítico, de forma
gráfica un valor pico. Este se da aproximadamente cuando la altura el agua es igual
a la altura de la cara del toroide sumergido. Luego de este punto esta diferencia se
hará cada vez más pequeña, con tendencia a cero. De igual manera si la altura del
agua es mucho mayor que la altura de la cara del toroide sumergido.
14
Referencias
Cengel Yunus, C. J. (s.f.). mecanica de fluidos Fundamentos y aplicaciones. Santa Fe: McGraw
-HILL/INTEDITORES ERAAMERICANA, SA DE CV.
Colaboradores de Wikipedia. (22 de abril de 2023). Wikipedia, la enciclopedia libre.
Obtenido de https://es.wikipedia.org/w/index.php?
search=fuerza+superficies+planas&title=Especial
%3ABuscar&ns0=1&ns100=1&ns104=1
Leskow, E. C. (15 de julio de 2021). concepto. Obtenido dehttps://concepto.de/gravedad/#
Mott, R. L. (2016). Fuerzas debidas a fluidos estáticos En Mecánica de Fluidos (6ta ed., Cap. 1). Pearson
Educación. Çengel, Y. A., & Cimbala, J. M. (2006). Presión y Estática de Fluidos. En Mecánica de Fluidos:
Fundamentos y Aplicaciones (1ra ed., Cap. 2). McGraw-Hill.
Medina, J. (2023) Flotabilidad y Estabilidad (I Edición)
15
"6. Uso de software Engineering Equation Solver (EES)
Utilizar el software para hacer los cálculos. Tomar uno de los datos obtenidos, masa y nivel para hacer su código.
Crear una tabla que varié masa y nivel, colocando los que se obtuvieron experimentalmente, que contenga"
"Descripción"
Masa=kg
hg=m
Nivel=m
hp= m
Fuerza= N
Delta=m
"Delta=hp - hg"
Fuerza teórica= N
"Datos" hg1=0.0225
hg2=0.032 hg3=0.04
hg4=0.056
hg5=0.057
hg6=0.071
hg7=0.078 hg8=0.09
hg9=0.098
hp1=0.0299
hp2=0.043
hp3=0.053
hp4=0.070
hp5=0.079
hp6=0.083
hp7=0.089
hp8=0.099
hp9=0.106
Parametric Table: Table 2
Masa Nivel
Run 1 0.05 0.045
Run 2 0.1 0.064
Run 3 0.15 0.08
Run 4 0.25 0.106
Run 5 0.18 0.114
Run 6 0.31 0.121
Run 7 0.34 0.128
Run 8 0.39 0.14
Run 9 0.42 0.148
Nivel
0.1
0.1 0.2 0.3 0.4
Masa
Nivel
Fuerza teórica
d
