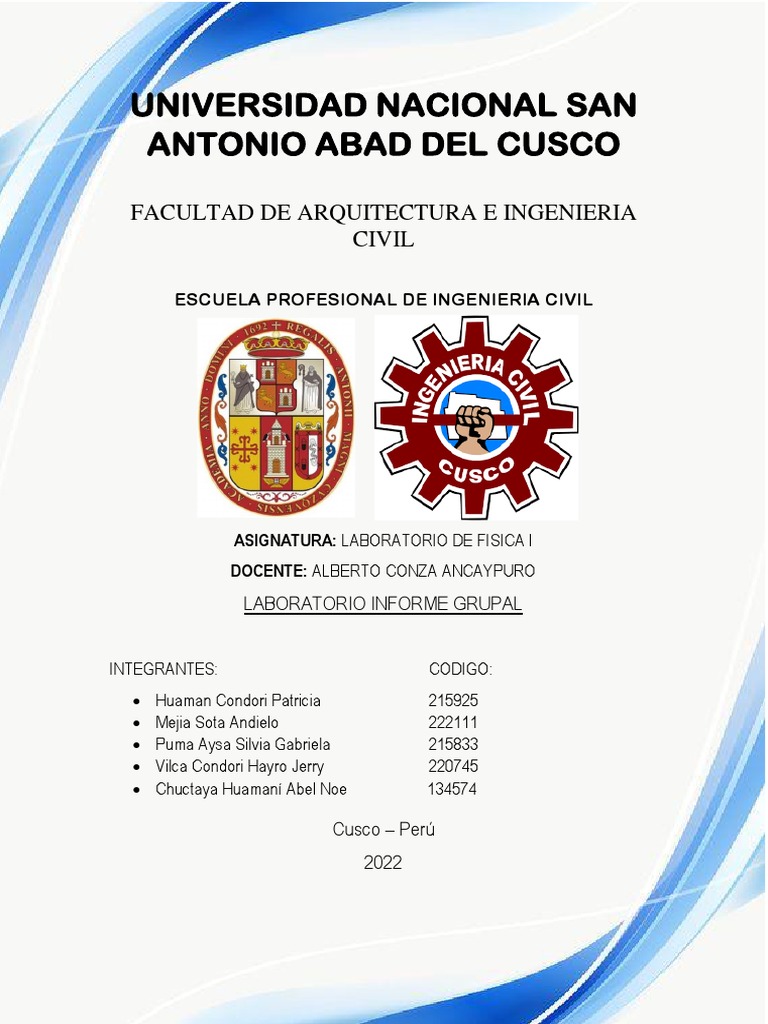

UNIVERSIDAD NACIONAL SAN

ANTONIO ABAD DEL CUSCO

FACULTAD DE ARQUITECTURA E INGENIERIA

CIVIL

ESCUELA PROFESIONAL DE INGENIERIA CIVIL

ASIGNATURA: LABORATORIO DE FISICA I

DOCENTE: ALBERTO CONZA ANCAYPURO
LABORATORIO INFORME GRUPAL

INTEGRANTES: CODIGO:
• Huaman Condori Patricia 215925
• Mejia Sota Andielo 222111
• Puma Aysa Silvia Gabriela 215833
• Vilca Condori Hayro Jerry 220745
• Chuctaya Huamaní Abel Noe 134574

Cusco – Perú
2022
 1

Laboratorio Nro. 7

Presión hidrostática

Objetivos

• Estudiar la variación manométrica de la presión según de la profundidad de

inmersión.
• Determinar los factores que influyen en la presión hidrostática (La manométrica)
• Comparar los resultados experimentales con los teóricos y contrastar las diferencias
• Determinar la ecuación de la presión hidrostática en función de su altura
• Identificar con la ayuda de un barómetro la relación entre las diferentes altitudes y la
presión atmosférica que actúa sobre los cuerpos

Fundamento Teórico

Antes de realizar las prácticas de laboratorio se deberá tener nociones generales de los
siguientes conceptos o temas.

• Densidad
• Presión
• Estática de fluidos
• Presión hidrostática
• Ecuación fundamental de la hidrostática
Recordemos:

La fuerza que ejerce un fluido sobre un cuerpo sumergido en

cualquier punto es perpendicular a la superficie del cuerpo. En la
figura se observa las fuerzas que ejerce el fluido en equilibrio
sobre la pardes de los recipientes y sobre un cuerpo sumergido.
Por lo tanto, la fuerza es perpendicular a la superficie, su
magnitud y el punto de aplicación se calculan a partir de la
ecuación fundamental de la hidrostática.

Debido a las propiedades de la hidrostática, los fluidos en equilibrio experimentan

fuerzas perpendiculares o normales al área elemental ya que los fluidos no resisten fuerzas
tangenciales sin fluir, entonces la presión se define como la magnitud de la fuerza que actúa
sobre el área elemental lo cual se expresa matemáticamente como:

𝑑𝐹
𝑃=
𝑑𝐴

Si la presión es la misma en todos los puntos de una superficie plana finita de área A,
entonces:

𝐹
𝑃=
𝐴

La presión hidrostática es directamente proporcional a la altura medida, hacia abajo

respecto a la superficie libre. La presión Hidrostática para una misma altura actúa con la misma
magnitud en todos los puntos.

Presión en función se la altura

Partiendo del principio de Pascal sobre que la presión en el seno de un fluido es mayor
cuanto más grande es la cantidad de fluido por encima de ese punto, podemos deducir una
relación general entre la presión p en cualquier lugar de un fluido en reposo y la altura y de esa
ubicación.

pág. 2
 Supondremos que la densidad ρ del fluido y la aceleración debida a la gravedad g tienen
el mismo valor en todo el fluido (es decir, la densidad es uniforme). Si el fluido está en
equilibrio, cada elemento de volumen está en equilibrio. Considere un elemento delgado, de
altura dy; las superficies inferior y superior tienen área A, y están a distancias y e y + dy por
arriba de algún nivel de referencia (y = 0). El volumen del elemento fluido es dV = Ady, su masa
es:

dm = ρ dV = ρAdy ; por ende, su peso dw = gdm = ρgAdy.

Como el sistema está en equilibrio hidrostático, la suma de las fuerzas que actúan sobre el
sistema en el eje Y es igual a cero.

∑ 𝐹𝑦 = 𝑝𝐴 − (𝑝 + 𝑑𝑝). 𝐴 − 𝑑𝑤 = 0

𝑝𝐴 − (𝑝 + 𝑑𝑝). 𝐴 − 𝜌𝑔𝐴𝑑𝑦. = 0

𝑑𝑝 = −𝜌𝑔𝑑𝑦 …………(1)

Ecuación general que relaciona la variación de la presión con la altura.

Indicando que, si aumenta Y, disminuye; es decir, conforme se sube por
el fluido, la presión disminuye. Si p1 y p2 son las presiones en las alturas
y1 y y2 respectivamente; además de que  y g son constantes entonces
para resolver, el sistema que se presenta, integraremos la ecuación 1 que
resulta:

pág. 3
 𝑃2 𝑦2
• ∫𝑃1 𝑑𝑃=−𝑔 ∫𝑦1 𝑑𝑦

• P2-P1=-𝑔(y2-y1)

Suponiendo que el fluido tenga superficie libre,

• P = P0 + gh
• (P − P0 ) = gh…….Ecuación fundamental de la Hidrostática

Materiales y Métodos

Materiales:

• Equipo de computo e internet

Métodos

• Simulador de ¨Bajo presión ¨

https://phet.colorado.edu/sims/html/under-pressure/latest/under-pressure_es.htm

Dentro de esta experiencia de llego a utilizar el sitio de simulación PhET la cual es un

sitio para simulaciones interactiva, que proporciona simulaciones interactivas matemáticas y
científicas basadas en ciencia gratuitas.

pág. 4
 Dentro de este sitio se utilizo el simulador ¨Bajo presión ¨, a cuál permite a los
estudiantes explorar el concepto de presión tanto dentro del agua como en la superficie; también
permite variar la densidad del fluido, la gravedad, las formas de los contenedores y el volumen
total.

1. Llave de paso principal: Se utiliza para llenar cada sistema de vasos de acuerdo a nuestra
preferencia.
2. Sistema de un vaso: Sirve para confirmar que a mayor profundidad es la presión y a menor
profundidad menor presión.
3. Medidor de presión: Es un dispositivo que se encarga de hacer una lectura de la presión,
partiéndonos ver cómo cambia la presión, permitiéndonos ver cómo cambia la presión en el
aire y en el agua dependiendo a la profundidad.
4. Herramienta de medición (regla, cuadricula, medición de la atmosfera): Estas herramientas
de acuerdo a la regla tiene una escala graduada y numerada que nos permite medir en metro.
La cuadricula nos da medidas para medir la profundidad en tres diferentes unidades sistema
métricos, atmosféricos que se miden en ¨m¨ y el sistema ingles en pies y por ultimo la
atmosfera nos permite medir la misma de acuerdo al comando encendido y el otro comando
apagado no podemos medir el mismo.
5. Unidades en (sistema métrico, atmosfera, sistemas ingles): El sistema métrico tanto la
atmosfera nos permite medir la profundidad en metros. En cambio, el sistema inglés es aún
usado en estados unidos de América y cada vez en menor medida en algunos países este nos
permite medir la profundidad en pies.
6. Variable de densidad del fluido (nafta gasolina, agua, miel): Esta nos permite medir gasolina,
agua y miel en kg/m3. Permitiéndonos saber que entre mas masa tenga un cuerpo en su
mismo volumen, mayor será su densidad.
7. Variable de Gravedad (marte, tierra júpiter): Estas variables nos permite medir marte, Tierra
Júpiter en m/seg2. Sabiendo que la gravedad es la fuerza que ejerce la Tierra sobre todos los
cuerpos.

pág. 5
8. Segunda llave de paso de salida: nos permite la salida de fluidos

pág. 6
1.1. PROCEDIMIENTO EXPERIMENTAL
1. Ingresar al siguiente Link :
https://phet.colorado.edu/sims/html/under-pressure/latest/under-pre
ssure_es.html
2. Mida la presión atmosférica (Marte)
3. Utilizando miel mida la presión a diferentes profundidades.

S. Complete la Tabla Nº 1

1.2. TOMA DE DATOS EXPERIMENTALES

TABLA DE DATOS Nº1

h (cm) h(m) P (KPa) P (Pa) P-Po (Pa)

± 10𝑐𝑚 ± 0. 1𝑚 ± 0. 001𝑘𝑃𝑎 ± 1Pa ± 1Pa
1 0 0 38.359 38359 0
2 20 0.2 39.338 39338 979
3 40 0.4 40.371 40371 2012
4 60 0.6 41.405 41405 3046
S 80 0.8 42.438 42438 4079
6 100 1 43.600 43600 5241
7 120 1.2 44.504 44504 6145
8 140 1.4 45.538 45538 7179
9 160 1.6 46.700 46700 8341
10 180 1.8 47.733 47733 9374
11 200 2 48.766 48766 10407
h=0 m.

h= 1 m.

h= 2 m.
 OBSERVACIONES EXPERIMENTALES
1. ¿Cómo varía la presión atmosférica con la altitud (Marte)?

La presión atmosférica en un lugar específico disminuye a medida que

aumenta la altitud sobre el nivel de referencia. Sin embargo, esta
disminución no es constante, sino que disminuye más rápidamente al
principio debido a que la atmósfera se vuelve menos densa a medida que
se asciende, ya que hay menos aire.

2. ¿Por qué se descarta la presión que el líquido ejerce sobre las paredes
del recipiente?
Cuando el líquido se encuentra en reposo, la presión que ejerce es debido
al peso del líquido sobre la base del recipiente, ya que las fuerzas
ejercidas por el líquido sobre las paredes son opuestas entre sí,
cancelándose mutuamente, dejando solo la fuerza del peso perpendicular
al área de la base del recipiente.
3. ¿Cuál es la distinción entre el barómetro y el manómetro?
El barómetro es un instrumento que se utiliza para medir la presión
atmosférica. Por su lado, el manómetro es empleado cuando se quiere
comprender la presión de un líquido o un gas que está contenido en un
envase.

BARÓMETRO MANÓMETRO

4. A un mismo nivel mida la presión de 3 puntos y explique el resultado

La presión en un punto dado de un fluido en reposo es igual en todas las

direcciones debido a que el fluido se encuentra en equilibrio. El equilibrio
significa que las fuerzas netas en cualquier punto del fluido son cero, lo que
significa que las fuerzas ejercidas sobre el fluido en un punto dado son
iguales en todas las direcciones.
Por lo tanto, si la presión en un punto es mayor en una dirección que en otra, el
fluido se movería hacia la dirección de menor presión, causando un
desequilibrio y un movimiento continuo hasta que se igualen las presiones en
todas las direcciones. Por esta razón, la presión en un punto dado de un fluido
en reposo es igual en todas las direcciones.
1.3. ANÁLISIS DE DATOS EXPERIMENTALES

1. Grafique con los datos de la tabla N°1, (P-P0) = f(h).

2. ¿Qué curva le sugiere la gráfica?, escriba su ecuación

La gráfica que mejor se ajusta es la de una recta de la forma:
𝑓(𝑥) = 𝐴𝑥 + 𝐵
Donde <A= y <B= son los parámetros de la ecuación.
3. Determine los parámetros de la ecuación.
4. Físicamente qué representa cada parámetro.
Un parámetro es una medida específica utilizada para evaluar o valorar una
situación. En nuestro análisis, la profundidad y la presión son considerados
parámetros importantes, ya que la presión aumenta a medida que aumenta la
profundidad.
5. Determine la densidad del fluido
𝑃 = 𝑀ℎ + 𝑃0
△𝑃
M= Pendiente = △ℎ

De nuestra gráfica tenemos:

△𝑃
M= Pendiente = A= 5.2243 = △ℎ
…… (𝑎)
Como:
∆𝑃 = ρ𝑔∆ℎ …… (b)

Igualamos (a) y (b): 𝑔 = 3. 7

ρ𝑔∆ℎ = 5. 2243∆ℎ
ρ𝑔 = 5. 2243
ρ(3. 7) = 5. 2243
5.2243
ρ = 3.7 (1000)
𝑘𝑔
ρ = 1, 411. 97 3
𝑚

6. Determine el error porcentual de la densidad.

Determine el error porcentual de la densidad:
| 𝑉 −𝑉 |
𝐸𝑎 = | 𝑎𝑉 𝑒 | · 100%
| 𝑒 |
Entonces reemplazamos valores para una densidad de valor exacto 𝑉𝑒 y un valor
aproximado 𝑉𝑎
| ρ −ρ | 𝑘𝑔
ρ = | 𝑎ρ 𝑒 | · 100% ρ𝑎=1, 411. 97 3
| 𝑒 | 𝑚
𝑘𝑔
ρ𝑒 = 1420 3
𝑚
Reemplazando valores:

1,411.97−1420 |
ρ = || 1420 | · 100%
ρ = 0. 57%
CONCLUSIONES.

● Mientras mayor sea la profundidad de inmersión mayor será la variación de

presión

● La Presión Hidrostática es P=ρ.g.h, por eso decimos que es independiente del área
del recipiente pues solo influye la densidad del líquido y su altura.

● Al tomar y comparar los resultados obtenidos en el simulador con la parte teórica,

se encontraron diferencias mínimas esperadas que forman parte de la propagación
de errores.

● Se comprobó que la presión hidrostática es directamente proporcional a la altura

por ende al realizar la gráfica presión vs altura el resultado puede ser modelado a
través de una función lineal.

● Se determinó que la presión atmosférica disminuye a medida que aumenta la

altitud de los cuerpos.

● Se determinó que la presión en los líquidos es la misma en distintos puntos a la

misma altura.

COMENTARIOS Y SUGERENCIAS.

● Para un cálculo exacto en los valores para determinar la gráfica de la función se

sugiere utilizar los macros del programa de Excel que nos permitirá calcular de
manera directa dichos valores.

● Con ayuda de este laboratorio se llega a entender de mejor manera la explicación

de la aplicación de la presión hidrostática.

REFERENCIA BIBLIOGRÁFICA
1. GUÍA Nro 7 PRESIÓN HIDROESTATICA ,elaborado por los docentes del departamento de
física ,UNSAAC .
