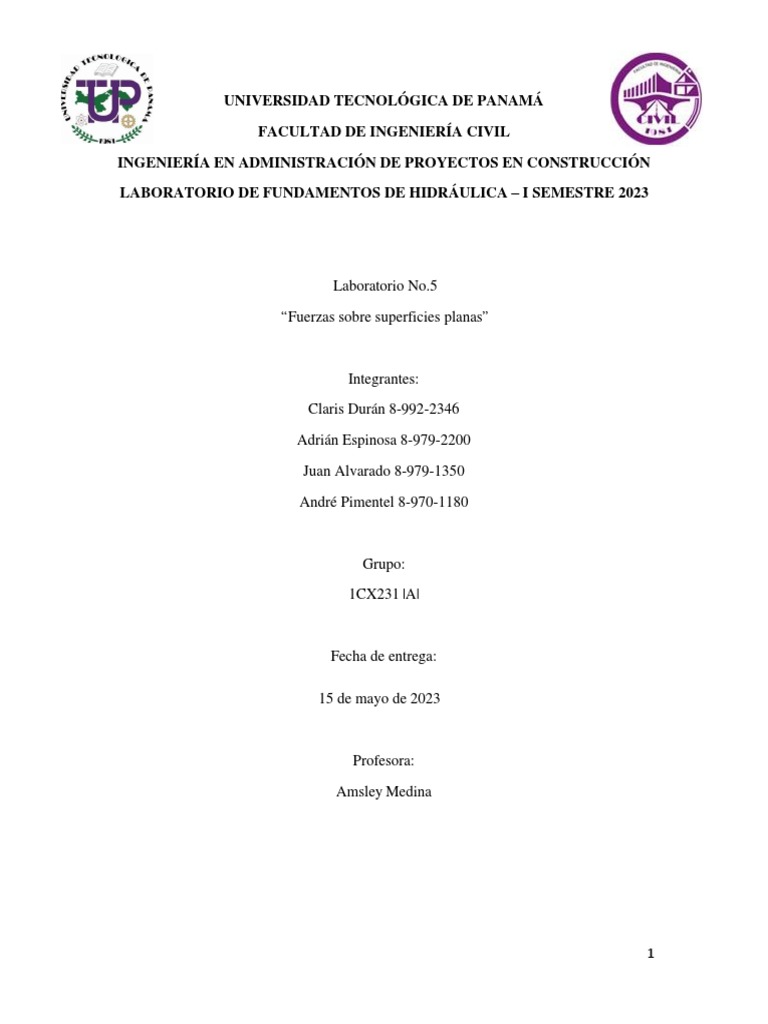

UNIVERSIDAD TECNOLÓGICA DE PANAMÁ
FACULTAD DE INGENIERÍA CIVIL
INGENIERÍA EN ADMINISTRACIÓN DE PROYECTOS EN CONSTRUCCIÓN
LABORATORIO DE FUNDAMENTOS DE HIDRÁULICA – I SEMESTRE 2023
Laboratorio No.5
“Fuerzas sobre superficies planas”
Integrantes:
Claris Durán 8-992-2346
Adrián Espinosa 8-979-2200
Juan Alvarado 8-979-1350
André Pimentel 8-970-1180
Grupo:
1CX231 |A|
Fecha de entrega:
15 de mayo de 2023
Profesora:
Amsley Medina
1
ÍNDICE
Introducción ..................................................................................................................... 03
Objetivos.......................................................................................................................... 03
• Objetivos generales...............................................................................................03
• Objetivos específicos ........................................................................................... 03
Materiales y Equipos ....................................................................................................... 04
Marco teórico .................................................................................................................. 05
Procedimiento…………………………………………………………………………..07
Cálculos y resultados……… …………………………………………………………..08
Recomendaciones ........................................................................................................... 09
Conclusiones.................................................................................................................. 10
Bibliografía ..................................................................................................................... 11
Anexos ............................................................................................................................ 12
2
INTRODUCCIÓN
Las fuerzas sobre superficies planas son de particular importancia en el campo de la hidráulica, que
se ocupa del estudio de los fluidos en reposo o en movimiento. En la hidráulica, las superficies planas
pueden ser tanto estructuras fijas como compuertas, válvulas, tuberías u otras formas geométricas que
interactúan con el flujo de un fluido.
Las fuerzas sobre superficies planas se pueden analizar desde diferentes perspectivas, como la
estática, la dinámica y la cinemática. La estática se enfoca en el equilibrio de las fuerzas, mientras
que la dinámica estudia el movimiento que se produce bajo la acción de las fuerzas. Por otro lado, la
cinemática se centra en la descripción matemática del movimiento, sin considerar las fuerzas que lo
producen.
Las fuerzas sobre superficies planas tienen una gran variedad de aplicaciones en la vida cotidiana y
en la ingeniería, como la construcción de puentes, edificios y maquinaria, así como en la mecánica
de fluidos y la aerodinámica. Su comprensión es esencial para el diseño y la construcción de
estructuras y máquinas seguras y eficientes.
OBJETIVOS
Objetivos generales:
• Analizar el concepto de presión y presión hidrostática aplicada para fluidos.
Objetivos específicos:
• Aprender a utilizar diferentes métodos para el cálculo de la presión relativa absoluta.
• Aplicar los conceptos aprendidos en la teoría sobre las fuerzas sobre superficies planas
(presión hidrostática) a diferentes modelos hidráulicos.
3
MATERIALES Y EQUIPOS
Material Imagen
Agua
By: Claris
Pesa
By: Claris
Aparato para calcular la presión
hidrostática
By: Claris
Probeta
By: internet
Regla
By: internet
4
MARCO TEÓRICO
Presión hidrostática (Pérez Porto, 2011)
La presión hidrostática, por lo tanto, da cuenta de la presión o fuerza que el peso de un fluido
en reposo puede llegar a provocar. Se trata de la presión que experimenta un elemento por el
sólo hecho de estar sumergido en un líquido.
El fluido genera presión sobre el fondo, los laterales del recipiente y sobre la superficie del
objeto introducido en él. Dicha presión hidrostática, con el fluido en estado de reposo,
provoca una fuerza perpendicular a las paredes del envase o a la superficie del objeto.
Presión absoluta (IndustriasGsl, 2021)
El concepto de presión absoluta se aplica al valor de presión referido al cero absoluto o vacío.
Este valor indica la presión total a la que está sometido un cuerpo o sistema, considerando el
total de las presiones que actúan sobre él. Considerando el valor de presión que indica un
manómetro, el valor de presión absoluta será el correspondiente al que aparece en dicho
manómetro más el de la presión atmosférica correspondiente.
Presión relativa (Compresores de Aire, 2020)
Es el valor de sobrepresión que existe por encima del valor de la presión atmosférica. El valor
de la presión relativa es la diferencia entre la presión absoluta y la presión atmosférica. La
presión relativa se mide con un instrumento llamado manómetro. Estos instrumentos
consideran que la presión atmosférica máxima a nivel del mar es cero. Por lo tanto, cuando
lee el valor de presión que se muestra en un manómetro, en realidad es la diferencia entre la
presión absoluta y la presión atmosférica. Las unidades de medida más comunes para los
manómetros son bar y kg / cm2.
5
Fuerza de presión en superficies planas (Solís, 2015)
La acción de una fuerza ejercida sobre una superficie plana, da como resultado una presión,
que en el caso de un líquido, determina la existencia de numerosas fuerzas distribuidas
normalmente sobre la superficie que se encuentra en contacto con el líquido. Sin embargo
desde el punto de vista de análisis estático, es conveniente reemplazar estas fuerzas por una
fuerza resultante única equivalente. En el caso de una superficie horizontal, esta se encuentra
expuesta a una presión constante. Cuando la superficie es inclinada con relación a la
superficie del fluido en reposo, la línea de acción de la fuerza resultante, se localiza en un
punto llamado el centro de presión, el cual se encuentra localizado en la superficie, a una
distancia mayor desde la superficie libre, que la distancia al centro de gravedad de la placa.
6
PROCEDIMIENTO
Procedimiento Imagen
Balancear inicialmente y suministrar agua a
cierta cantidad en el equipo de medición de
fuerza del agua, hasta que se pierda el
equilibrio y volver a nivelar.
By: Claris
Tomar apuntes de datos de medición y la
diferencia de calibración en Ax = xi-xf.
Medir con una regla de pivote a línea de
frontera del plano.
By: Claris
Tomar un peso de muestra y tomar su
magnitud en la balanza.
By: Claris
Sacar momento de jockey o fuerza de
presión experimental.
By: Claris
Calcular mediante ecuaciones la fuerza de
presión teórica y presentar resultados en
porcentaje de error.
By: Claris
7
CÁLCULOS Y RESULTADOS
Mediciones
M=503.8g =0.5038Kg
W=4.942N
b=5cm=0.05m
a+d=20cm=200ml=0.2m
x1=20cm=0.2m
x2=18.7cm=0.187m
h=38ml=3.8cm=0.038m
𝑤(𝑑𝑒𝑙𝑡𝑎 𝑥) (4.942)(0.2−0.187)
Fexp= ℎ = 0.038 = 0.34297𝑁
(𝑎+𝑑− (0.2)−( )
3 3
Fteo=1/2 gam del agua h2 b=1/2 (9810) (0.038)2 (0.05) =0.35414N
(0.35414−0.34297)
%Error=|
0.35414
| 100% = 3.15%
8
RECOMENDACIONES
• Hay que asegurar que los datos que nos brinden sean correctos para que no se presenten
confusiones al momento de realizar el laboratorio.
• Mantenimiento o renovación de los equipos utilizados en el laboratorio para que los
estudiantes tengan una mejor experiencia en estos.
• Para este laboratorio mi recomendación es que se utilizan instrumentos más precisos ya que
cuando sacamos el peso no podemos apreciar bien cuáles son las medidas ya que la balanza
es obstruida por el contrapeso y hay que sacar los valores ver bien cuáles son sus datos.
9
CONCLUSIONES
Adrián Espinosa
Podemos concluir que la presión es una magnitud escalar, una fuerza ejercida de manera
perpendicular sobre una superficie. La presión relaciona una fuerza de acción continua y una
superficie sobre la cual actúa. La presión hidrostática es la presión que se somete un cuerpo
sumergido en un fluido. Así como en otras experiencias, realizamos la experiencia varias
veces para tener valores semejantes y concluir que los datos obtenidos en cada una de ellas
son verídicos para proceder con los cálculos matemáticos del experimental y el porcentaje de
error que se puede encontrar con un prototipo. Con la repetición de la experiencia, se pueden
observar que los datos varían, ya sea, por la mala calibración en la instrumentación, factores
ambientales como lo son las corrientes de aire, y podemos incluir el error humano en todo el
proceso.
Claris Durán
Se pudo comprender la diferencia entre presión y presión hidrostática. la presión hidrostática
es aquella que un fluido en reposo genera por su propio peso y depende de la altura que existe
entre dos puntos. Es importan tener conocimiento sobre las fuerzas que actúan sobre
superficies planas ya que estas están relacionadas con el efecto del peso de un fluido que
actúa sobre diferentes superficies, en este caso que suelen ser rectas.
Juan Alvarado
Se pudo cumplir con el objetivo de este laboratorio que fue el de recordar ciertos conceptos
y la toma de cálculos, sin embargo fue un poco tedioso al momento de cumplir con el rango
de porcentaje asignado por el docente, pero se pudo corregir luego de llegar a un acuerdo con
los datos establecidos en el laboratorio.
André Pimentel
En conclusión, el estudio de las fuerzas sobre superficies planas en el campo de la hidráulica
es esencial para comprender el comportamiento de los fluidos y diseñar estructuras
hidráulicas eficientes y seguras. Las fuerzas generadas por la interacción entre un fluido y
una superficie plana pueden ser de arrastre, en la misma dirección del flujo, o de empuje,
perpendiculares a la superficie.
10
BIBLIOGRAFÍA
Compresores de Aire. (22 de Octubre de 2020). Compresores de Aire. Obtenido de Compresores de
Aire: https://compresoresdeaire.es/blog/diccionario/presion-relativa/
Cultural, B. (1 de 6 de 2021). Simplemente MideBien. Obtenido de Simplemente MideBien:
https://midebien.com/principios-basicos-del-uso-del-calibrador-
vernier/#:~:text=El%20Calibrador%20Vernier,más%20utilizado%20en%20la%20industria.
IndustriasGsl. (7 de noviembre de 2021). IndustriasGsl. Obtenido de IndustriasGsl:
https://industriasgsl.com/blogs/automatizacion/presion-absoluta
Pérez Porto, J. (24 de mayo de 2011). Definición.DE. Obtenido de Definición.DE:
https://definicion.de/presion-hidrostatica/
Solís, D. (9 de julio de 2015). slideshare. Obtenido de slideshare:
https://es.slideshare.net/damiansolis712/laboratorio-de-fuerza-de-presion-en-superficies-
planas
Zapata, F. (23 de mayo de 2020). Lifeder. Obtenido de lifeder: https://www.lifeder.com/presion-
absoluta/
11
ANEXOS
1 Sacar el peso del objeto
2suministrar agua cierta cantidad en el equipo de medición
12
3Tomar los debidos apuntes de datos de medición
4Se procede a medir con una regla del pivoté a línea de frontera de plano.
13
