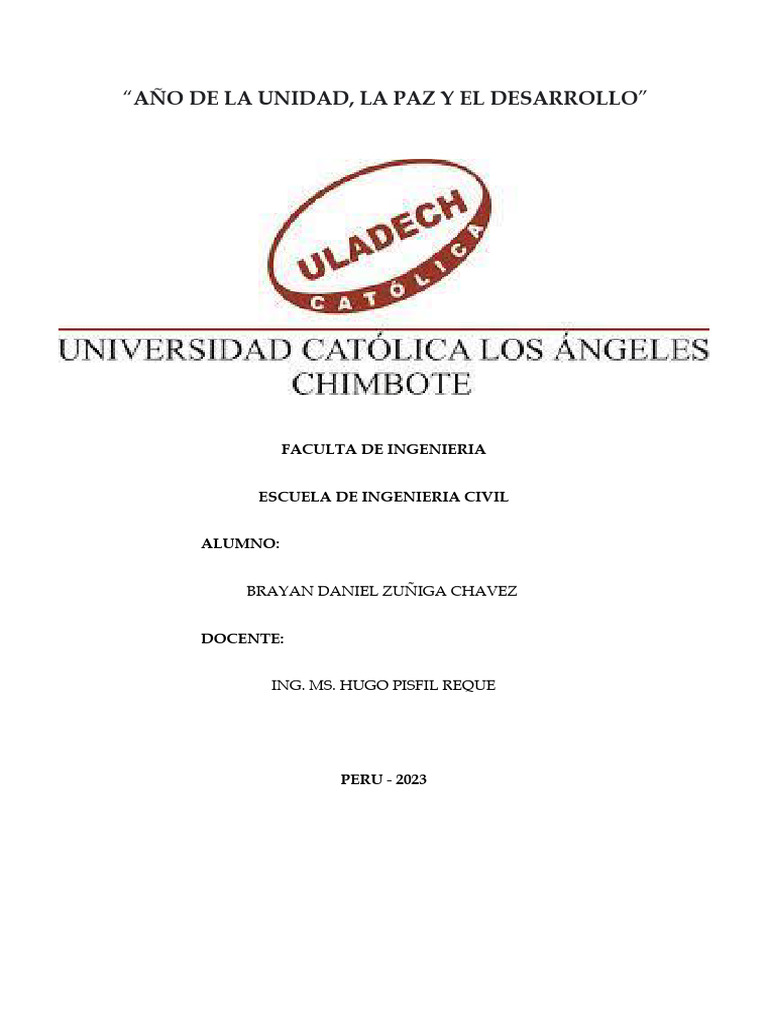

“AÑO DE LA UNIDAD, LA PAZ Y EL DESARROLLO”

FACULTA DE INGENIERIA

ESCUELA DE INGENIERIA CIVIL

ALUMNO:

BRAYAN DANIEL ZUÑIGA CHAVEZ

DOCENTE:

ING. MS. HUGO PISFIL REQUE

PERU - 2023
 INSTALACION ELECTRICA

Una instalación eléctrica es el conjunto de circuitos eléctricos que tiene como

objetivo dotar de energía eléctrica a edificios, instalaciones, lugares públicos,
infraestructuras, etc. Incluye los equipos necesarios para asegurar su correcto
funcionamiento y la conexión con los aparatos eléctricos correspondientes.

La corriente eléctrica llega hasta nuestros hogares a través de la acometida, que

conecta con la caja general de protección (CGP), donde existen unos cables de
grosor calibrado llamados fusibles que evitan cortocircuitos al fundirse si la
intensidad es excesiva. Los bomberos siempre tienen acceso a la CGP para
desconectar el edificio en situaciones de emergencia.

Por otro lado, de modo más amplio, se puede definir una instalación eléctrica
como el conjunto de sistemas de generación, transmisión, distribución y
recepción de la energía eléctrica para su utilización.

El diseño de las instalaciones eléctricas depende del punto final del suministro,
es decir, de los diversos requerimientos eléctricos: número de plantas, capacidad
de edificación, posibles equipos eléctricos instalados, cargas.

➢ Clasificación de las instalaciones eléctricas según su tensión

• Instalaciones de alta y media tensión

Son aquellas instalaciones en las que la diferencia de potencial entre dos

conductores es superior a 1000 voltios (1 kV).

Generalmente son instalaciones de gran potencia en las que es necesario

disminuir las pérdidas por efecto Joule (calentamiento de los conductores). En
ocasiones se emplean instalaciones de alta tensión con bajas potencias para
aprovechar los efectos del campo eléctrico, como por ejemplo en los carteles de
neón.
• Instalaciones de baja tensión

Son el caso más general de instalación eléctrica. En estas, la diferencia de

potencial máxima entre dos conductores es inferior a 1000 voltios (1 kV), pero
superior a 24 voltios.

• Instalaciones de muy baja tensión

Son aquellas instalaciones en las que la diferencia de potencial máxima entre

dos conductores es inferior a 24 voltios.

Se emplean en el caso de bajas potencias o necesidad de gran seguridad de

utilización. Además, la muy baja tensión es mala para el uso de artefactos muy
grandes en cuanto a potencia, por lo cual se quema el circuito si es de muy baja
tensión.

Para la baja tensión se puede utilizar, estabilizador o elevador de tensión para

mantener la tensión a 220…240 voltios.

Para la protección de artefactos eléctricos se puede utilizar estabilizadores de

tensión en cada aparato.

➢ Características de la instalación eléctrica

• Confiable
✓ Cumple su objetivo a través del tiempo:
✓ Tiene un buen diseño.
✓ La mano de obra es calificada.
✓ Los materiales son adecuados y de calidad.
• Segura

La seguridad de las personas y las propiedades durante su uso está garantizada.

• Flexible

Se puede ampliar, disminuir o modificar con facilidad, y se adecúa a las

necesidades futuras.
• Estética

Es ordenada y armónica con la vivienda.

• Eficiente

La energía se transmite con la mayor eficiencia posible y los equipos están bien
instalados.

• Simple

Tanto la operación como el mantenimiento son sencillos, y no se requiere recurrir

a personas altamente calificadas.

➢ Elementos de una instalación eléctrica

• Acometida: parte la instalación que conduce la energía desde la fuente de

suministro (red pública) hasta el punto de suministro (edificio, comunidad…).
La acometida puede ser aérea o soterrada (normalmente está soterrada).

• Equipo de medición: es propiedad de la compañía distribuidora. Este se

coloca en la acometida para cuantificar el consumo de energía eléctrica por
parte del usuario. El medidor tiene que estar protegido externamente y
colocado en un lugar accesible para poder realizar la lectura y la revisión.

• Cuadro general y distribución de protección: situado en el interior de la

vivienda, es el corazón de la instalación eléctrica. En el mismo, se pueden
encontrar elementos de protección, distribución y control de la corriente
eléctrica.

• Interruptores: este dispositivo está diseñado para abrir y cerrar los circuitos
o conexiones eléctricas, por los cuales circula la corriente. Los interruptores
principales son, todos está colocados entre la acometida y el resto de la
instalación:

✓ El interruptor general: es utilizado como medio de desconexión y

protección del sistema.
✓ El interruptor derivado: es utilizado para proteger y desconectar los
alimentadores de los circuitos que distribuyen la energía eléctrica entre
las secciones.
 ✓ El interruptor termomagnético: es utilizado para proteger y desconectar
el suministro si se produce una sobrecarga o un cortocircuito.

✓ El interruptor de control de potencia: es utilizado para limitar el

consumo de potencia por parte del usuario. Protege el sistema de posibles
sobrecargas.

• Transformador: equipo eléctrico que se encarga de cambiar el voltaje del

suministro al voltaje requerido por la instalación. Este elemento no es
imprescindible ya que puede haber instalaciones con el mismo voltaje que la
acometida. Y, por el contrario, puede haber instalaciones que necesiten más
de un transformador (con un gran nivel de voltaje).

• Tablero general: es un gabinete metálico compuesto por dispositivos de

control. Este se coloca inmediatamente después del transformador y
contiene un interruptor general automático para desconectar el servicio si
fuera necesario.

• Salidas para alumbrado y contacto: la unidad de alumbrado se encuentra

al final de las instalaciones de electricidad. Esta unidad son consumidores
que transforman la energía eléctrica en energía luminosa o calurosa.

• Toma de corriente o enchufe: está situado en la pared y permite el paso

de corriente cuando se conectan la ficha (clavija) y la base (enchufe hembra).
En cada circuito eléctrico deberán instalarse un máximo de ocho enchufes.

• Toma a tierra o neutro: se emplea para evitar el paso de corriente al usuario

debido a un fallo de aislamiento entre los conductores activos. Tiene muy
poca resistencia para favorecer la circulación de cualquier fuga de corriente.
Es un elemento de seguridad de la instalación eléctrica.
➢ conceptos de los accesorios utilizados en las instalaciones
eléctrica

canalizaciones eléctricas

Se entiende por canalización eléctrica el dispositivo empleado en las

instalaciones eléctricas para contener a los conductores, de manera que queden
protegidos contra deterioro mecánico y contaminación, además protegen a la
instalación contra incendios producidos por arcos eléctricos que se presentan en
condiciones de cortocircuito. Las canalizaciones más comunes en las
instalaciones eléctricas son:

1.Los tubos conduit.

2.Las bandejas portacables.

1. El tubo Conduit

es un tipo de tubo (de metal o plástico) usado para contener y proteger los
conductores eléctricos empleados en las instalaciones. Los tubos conduit
metálicos pueden ser de aluminio, acero, o aleaciones especiales, los tubos de
plástico a su vez se fabrican en los tipos rígido, intermedio y flexible,
distinguiéndose uno del otro por el espesor de la pared interior del mismo.

Las canaletas son otro medio de canalización de conductores eléctricos y se

usan sólo en instalaciones eléctricas visibles debido a que no pueden ir
directamente embebidas en la pared o dentro de losas de concreto. Se fabrican
de canales de lámina de acero, plásticos de sección cuadrada o rectangular con
tapas atornillables o ajustables. Los conductores se alojan dentro de las
canaletas en forma similar a los tubos conduit y se pueden usar para circuitos
alimentadores y circuitos ramales.

2. bandejas porta cables, soportes y accesorios

Es una unidad o conjunto de secciones, con sus herrajes, que forman una
estructura rígida empleada para soportar conductores y canalizaciones, la figura
siguiente muestra una bandeja porta cables de tipo escalera, con sus accesorios.
➢ tableros de distribución
Los tableros de distribución representan el centro nervioso de las instalaciones
eléctricas y contienen los dispositivos de protección contra sobre corriente que
protegen a los componentes de sobrecarga o cortocircuito.

Toda instalación debe disponer al menos de un tablero de distribución con sus

respectivas protecciones automáticas en serie con cada uno de los circuitos en
que se subdivide la instalación; estos tableros de distribución deben estar
localizados en lugares accesibles o mejor aún en un lugar central de la vivienda
y los cuales sean controlados desde el interior.

Todo tablero debe proteger cada una de las líneas vivas, la protección no debe
ser de mayor capacidad que la máxima corriente conducida por una línea en su
punto de menor calibre. Estos tableros deben quedar incrustados en la pared y
protegidos por medio de una caja metálica bien construida y debidamente
cerrada.

➢ cajas eléctricas o de empalmes

Las cajas eléctricas o de empalme se describen como la terminación que permite

acumular las llegadas a los distintos tubos conduit, conductores o tubos
metálicos con el propósito de empalmar conductores y proporcionar salidas para
tomacorrientes, interruptores, lámparas y luminarias en general. Presenta en sus
caras, orificios parcialmente punteados ósea ³KNOCK-O876 ́ que se pueden
desprender muy fácilmente por un golpe.

Una vez desprendidos estos orificios, se introducen los extremos de la tubería

según convenga. Las uniones de los tubos conduit con las cajas se hacen con
los accesorios respectivos, a no ser que se trate de cajas especiales que traen
orificios internos roscados para recibir directamente los tubos conduit.

Estas cajas también tienen perforaciones para fijarlas a los muros y pequeños
bordes doblados en los que hay orificios con rosca interior para recibir los
tornillos que sujetan los accesorios. Las cajas de empalme están construidas
normalmente de lámina metálica, aunque actualmente se están fabricando de
plástico. Básicamente la selección de una caja de empalme depende de lo
siguiente:
• El número de conductores que entran.
• El tipo y número de dispositivos que se conectan a la caja.
• El método de alambrado a usar.

Algunos de los tipos de cajas eléctricas o de empalme empleadas comúnmente

son:

✓ Cajas rectangulares.
✓ Cajas octogonales.
✓ Cajas cuadradas.

Todos los conductores que se alojen en una caja eléctrica, incluyendo los
aislamientos, empalmes y curvaturas que se hagan en su interior, no
debenocuparmásdel60%delespaciointerior de la caja o del espacio libre que
dejen los dispositivos o accesorios que se instalen en ella.

➢ los tomacorrientes

Estos accesorios como su nombre lo indica, son diseñados para obtener la

energía necesaria requerida por los diferentes aparatos que se utilizan en el
hogar.

El principio básico de los tomacorrientes es el de un par de contactos metálicos

cada uno conectado a uno de los hilos o conductores de un circuito que
suministra alimentación y energiza a los aparatos por medio de clavijas que al
entrar en contacto con el primer par cierran el circuito y hace que circule corriente
eléctrica a través de ellos. Entre los tipos más comunes de tomacorrientes están:

• Sencillo.
• Doble.
• Triple.
• Toma trifilar.
➢ los interruptores

Estos accesorios sirven para abrir y cerrar circuitos. Se conocen con el nombre
de ³switches ́. De los diversos componentes que puede tener una instalación
eléctrica, los interruptores representan un elemento importante, ya que tienen la
función de conectar conductores, componentes o un arreglo de estos; de manera
que la corriente eléctrica pueda circular de un lado a otro o bien, para interrumpir
el flujo de esta corriente.

Entre los tipos más comunes de interruptores se encuentran:

• Interruptor sencillo: posee dos terminales, pero debe su nombre a que

interrumpen una sola línea viva, es decir, siempre se deben conectaren serie
con la línea viva o fase y nunca en paralelo con las dos líneas. Estos
interruptores son muy conocidos, generalmente se utilizan en instalaciones
residenciales para manejar el alumbrado de lámparas incandescentes o
fluorescentes, su convención es S1.

• Interruptores dobles y triples: estos se utilizan para interrumpir dos o tres

líneas vivas en forma simultánea, por esta razón su campo de aplicación está
más orientado en aplicaciones especiales en la industria. Su convención es
S2, S3.

• Interruptores conmutables: estos interruptores se utilizan principalmente

cuando se quiere controlar una lámpara o grupo de lámparas desde dos
puntos diferentes. Es muy utilizado en comedores, escaleras, sótanos, etc.
Su convención es SC.

Los anteriores son los interruptores más comúnmente utilizados, aunque

existen otros tipos de interruptores como los siguientes:

• Interruptor de 4 vías su convención es S4V. Estos interruptores se utilizan

principalmente cuando se quiere controlar una lámpara o grupo de lámparas
desde más de dos puntos diferentes.
• Interruptor temporizado su convención es ST. Son interruptores que
además de abrir o cerrar un circuito están diseñados para apagarse
automáticamente con un tiempo determinado después de haber sido
accionados. Estos dispositivos se usan con el fin de ahorrar energía y su uso
más frecuente se da en los edificios de apartamentos, en las escaleras.
Generalmente estos interruptores tiene una perilla interna, que al graduarla
me determina el tiempo en el cual el interruptor debe abrir el circuito; la
conexión de este interruptor es similar a las de los interruptores sencillos.

• Interruptor dimmer: su convención es SD. Con este interruptor además de

poderse controlar una o más salidas de iluminación también se puede
controlar el nivel lumínico de las lámparas que este esté controlando. Los
dimmers o reguladores electrónicos de luminosidad se utilizan para controlar,
en forma continua y gradual, la cantidad de luz emitida por fuentes luminosas,
generalmente lámparas incandescentes o halógenas. Sirven también como
interruptores de encendido y apagado convencionales.

➢ sócket o portalámparas

Es el accesorio o artefacto en el que se conectan los focos.

En el mercado existen diferentes modelos de sóckets. Los más usados son los
que van atornillados a las cajas empotradas y los colgantes.

➢ conductores eléctricos

Los conductores o cables eléctricos son los elementos básicos de una

instalación eléctrica que conducen la corriente eléctrica a las cargas o que
interconectan los mecanismos de control.

En un circuito eléctrico, los conductores deberán ser fácilmente identificables.

Esta identificación se realiza mediante los colores que presentan los
aislamientos de los conductores o cables:
 • Neutro: blanco
• De fase: rojo o azul.
• De protección (tierra): amarillo con verde, amarillo o verde

➢ foco led

Este tipo de foco es recomendado para iluminar los ambientes de cualquier

vivienda, porque su consumo de energía es muy bajo. Vienen en
diferentes intensidades y colores, desde los blancos fríos hasta los más cálidos,
por lo que son utilizados tanto para usos domiciliarios como comerciales

➢ dispositivos de protección

El calentamiento excesivo como resultado de una corriente elevada, causa que

el aislamiento del conductor se deteriore rápidamente, y pueda generar un
cortocircuito línea a tierra o de línea a línea (entre conductores), también el
calentamiento excesivo puede producir situaciones de peligro (fuegos o
incendios), cuando se encuentra cercade materiales inflamables.

Los fusibles e interruptores automáticos son los dispositivos que se usan

normalmente para proteger las instalaciones y equipos contra sobre corrientes y
corto circuitos, y operan básicamente abriendo (liberando) los circuitos en los
que están conectados antes de que la corriente exceda la máxima permisible en
los conductores.

Por otra parte, las corrientes de cortocircuito pueden tener tal magnitud, que con
frecuencia ocasionan explosiones en los tableros y grandes daños en equipos,
con riesgo frecuente para el personal. Estos daños en el equipo y riesgos para
el personal se pueden prevenir con una adecuada protección contra sobre
corrientes y corto circuito.

Entre los dispositivos de protección y control en las instalaciones eléctricas se

tienen aquellos que deben satisfacer las normas y recomendaciones dadas para
las instalaciones y diseño de los circuitos, que en términos generales son los
siguientes:
✓ Se deben proveer de circuitos separados para alumbrado general,
tomacorrientes y aplicaciones especiales.
✓ Los circuitos ramales con más de una salida no deben tener una carga que
exceda el 50 % de la capacidad de conducción.
✓ Los circuitos ramales deben ser individuales por cada circuito respetando los
valores máximos de carga.4. El calibre mínimo del conductor en alumbrado
no debe ser menor del Nº 3.30 mm (12 AWG).

Para cumplir con las disposiciones anteriores se debe contar con los siguientes
elementos:

• Fusibles. Los fusibles son elementos de protección que constan de un hilo o

cinta de aleación de plomo y estaño con un bajo punto de fusión, que se funde
cuando se excede el límite para el cual fue diseñado, interrumpiendo el
circuito. Se fabrican para operación en dos tipos:
✓ Fusibles tipo tapón: usados comúnmente en unidades de vivienda
unifamiliar; tienen capacidades de 10, 15, 20 y 30 A.
✓ Fusibles Tipo cartucho: que a su vez pueden ser tipo casquillo (para
capacidades de 3 a 60 A) y navaja (para capacidades de 75 a 600 A).
Estos fusibles son reparables ya que si se funden, el elemento fusible
puede ser reemplazado.
• Interruptores termomagnéticos: Estos interruptores están diseñados para
abrir el circuito en forma automática cuando ocurre una sobrecarga,
accionado por la combinación.

Interruptores termomagnéticos instantáneos: Los interruptores termomagnéticos

Instantáneos, son uno de los dos tipos que se usa normalmente en las
instalaciones eléctricas, el circuito magnético es energizado por las corrientes de
sobrecarga o de cortocircuito y se usan normalmente como elementos de
protección de los circuitos ramales de motores. Los interruptores
termomagnéticos especiales se diseñan para soportar un100% de la corriente
nominal de carga y para disparar entre 101 y 120% de la corriente nominal de
carga.
➢ Herramientas e instrumentos

Además de los elementos básicos de una Instalación eléctrica, tenemos

un conjunto de herramientas que se utilizan generalmente en toda instalación
eléctrica domiciliaria.

Las herramientas más comunes a continuación.

• Alicates y Pinzas para electricidad

Los de mayor utilidad para un electricista son el alicate universal, el alicate de

punta y el alicate de corte. Estas herramientas se usan para cortar, sujetar e
incluso pelar cables. Se las debe coger por los mangos aislados.

• Cuchilla de electricista

Es una de las herramientas más usadas por el electricista. La hoja debe ser
rígida y resistente, y debe tener una longitud de 2 pulgadas más o menos.

• Destornilladores para electricidad

Los destornilladores de electricista, o de boca vaciada, están pensados para

facilitar y hacer seguro el montaje y el desmontaje de piezas eléctricas como
enchufes, lámparas, etcétera. De esta manera, se minimiza el riesgo de shock
eléctrico al utilizarlos.

Los destornilladores más comunes son los siguientes:

✓ Destornillador de punta plana, que sirve para tornillos con ranura recta.
✓ Destornillador de punta estrella o Phillips, que sirve para tornillos con
ranura cruzada en la cabeza, Para evitar accidentes y facilitar el trabajo, hay
que mantenerlos siempre secos y limpios, Las puntas deben estar afiladas y
en buen estado y no se debe utilizarlos para golpear o para abrir agujeros.

• Wincha pasacable

Se usa principalmente en las instalaciones empotradas o en segmentos largos.

En el mercado se pueden encontrar winchas pasacable de diferentes longitudes.
• Martillo

Se recomienda que el mango sea de madera u otro material aislante de la

corriente eléctrica, Las herramientas del electricista deben mantenerse bien
limpias.

• Pinza amperimétrica

Es un equipo sirve para medir lo siguiente:

• Voltaje corriente alterno

• Amperaje
• Ohmio
• Frecuencia

• Simbología eléctrica

Como parte de los elementos básicos para realizar una instalación eléctrica,
la simbología eléctrica facilita la elaboración e interpretación de los planos. Con
los símbolos se pueden dibujar diagramas para representar los circuitos. Cada
componente o accesorio tiene su propio símbolo.

Es necesario familiarizarse con la simbología eléctrica. Es muy importante

conocer e interpretar los diagramas, así como aprender a elaborar los diagramas
y planos de una instalación eléctrica.

➢ averías más comunes en las instalaciones de electricidad

La instalación eléctrica tiene un mecanismo muy complejo y por seguridad es

muy sensible a las posibles fugas y averías. Los elementos protectores que lo
conforman actuarán desactivando el suministro de luz. En la mayoría de estas la
desconexión se produce por prevención, aun así, a continuación, encontrarás
algunas de las averías más comunes.
• Cortocircuito

Un cortocircuito es una de las fallas más comunes en la instalación de

electricidad. Esta incidencia se produce cuando hay una mala conexión entre
dos conductores, una conexión entre dos conductores de distinta polaridad o
cuando hay una falla en el aislamiento del cableado.

• Sobrecarga

Cada uno de los circuitos de la instalación está diseñado para soportar una
intensidad de corriente diferente, es decir, existe una corriente máxima definida
por las protecciones magnetotérmicas que limita el pase de corriente por cada
circuito. Cuando esta corriente supera el límite, se produce una subida de tensión
o sobrecarga.

• Pérdida de aislamiento

Es uno de los fallos más habituales, debido sobre todo al envejecimiento de los
cables por donde circula la corriente eléctrica. Esta avería puede provocar el
paso de corriente a los usuarios, produciéndoles una descarga eléctrica.

• Falla del interruptor diferencial

Protege a los usuarios de posibles descargas eléctricas por contacto (tanto

directo como indirecto). El interruptor diferencial desconectará automáticamente
el suministro de luz de la vivienda si detecta alguna anomalía, defecto o
desviación en la instalación.
BIBLIOGRAFIAS

➢ Accesorios utilizados en Las instalaciones eléctricas domiciliarias [Internet].

Docplayer.es. [citado el 4 de febrero de 2023]. Disponible en:
https://docplayer.es/20693255-Accesorios-utilizados-en-las-instalaciones-
electricas-domiciliarias.html

➢ Vargas C. [Guía] Aprende cómo realizar una instalación eléctrica [Internet].

Aprende Institute. 2020 [citado el 4 de febrero de 2023]. Disponible en:
https://aprende.com/blog/oficios/instalaciones-electricas/guia-para-realizar-
una-instalacion-electrica/

➢ Elementos básicos de una Instalación Eléctrica ◁ [Internet]. Electricasas.

ek6xq; 2020 [citado el 4 de febrero de 2023]. Disponible en:
https://www.electricasas.com/elementos-basicos-instalacion-electrica/

➢ INSTALACIÓN ELÉCTRICA: COMPOSICIÓN Y CARACTERÍSTICAS

[Internet]. materiales electricos, productos electricos en colombia JD
ELECTRICOS. MATERIALES ELECTRICOS - JD ELECTRICOS; 2020
[citado el 4 de febrero de 2023]. Disponible en:
https://jdelectricos.com.co/instalacion-electrica/
