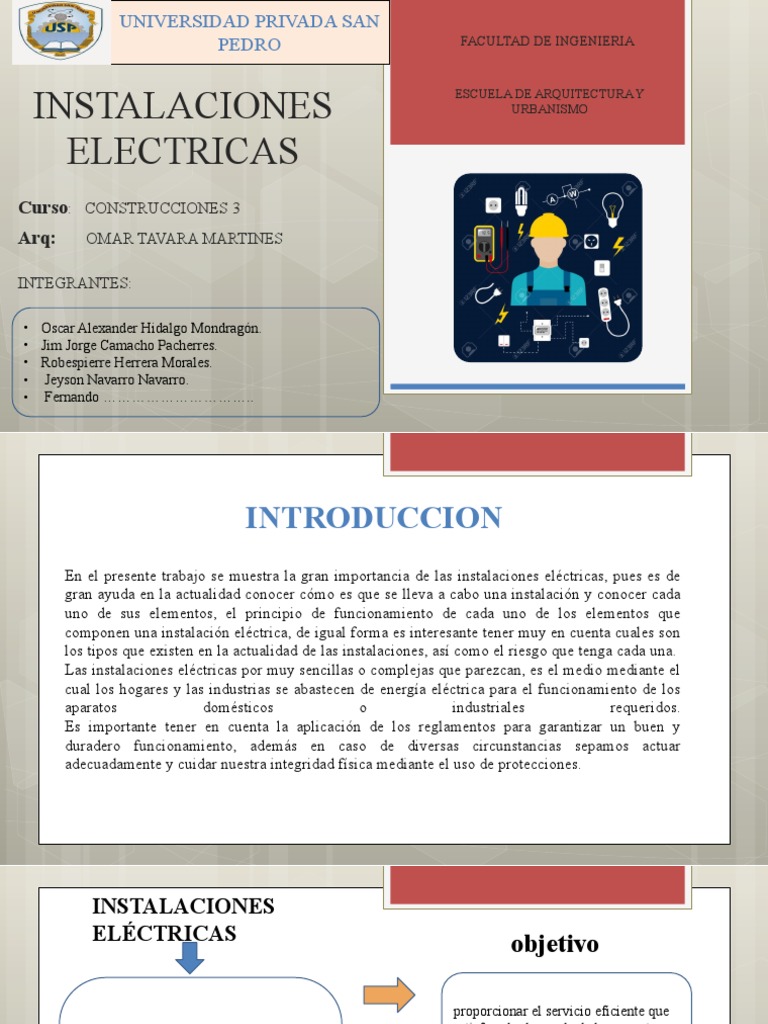

UNIVERSIDAD PRIVADA SAN

PEDRO FACULTAD DE INGENIERIA

INSTALACIONES
ESCUELA DE ARQUITECTURA Y
URBANISMO

ELECTRICAS
Curso: CONSTRUCCIONES 3
Arq: OMAR TAVARA MARTINES

INTEGRANTES:

• Oscar Alexander Hidalgo Mondragón.

• Jim Jorge Camacho Pacherres.
• Robespierre Herrera Morales.
• Jeyson Navarro Navarro.
• Fernando …………………………..
 INTRODUCCION

En el presente trabajo se muestra la gran importancia de las instalaciones eléctricas, pues es de
gran ayuda en la actualidad conocer cómo es que se lleva a cabo una instalación y conocer cada
uno de sus elementos, el principio de funcionamiento de cada uno de los elementos que
componen una instalación eléctrica, de igual forma es interesante tener muy en cuenta cuales son
los tipos que existen en la actualidad de las instalaciones, así como el riesgo que tenga cada una.
Las instalaciones eléctricas por muy sencillas o complejas que parezcan, es el medio mediante el
cual los hogares y las industrias se abastecen de energía eléctrica para el funcionamiento de los
aparatos domésticos o industriales requeridos.
Es importante tener en cuenta la aplicación de los reglamentos para garantizar un buen y
duradero funcionamiento, además en caso de diversas circunstancias sepamos actuar
adecuadamente y cuidar nuestra integridad física mediante el uso de protecciones.
 INSTALACIONES
ELÉCTRICAS
objetivo

proporcionar el servicio eficiente que

satisfaga la demanda de los aparatos
El conjunto integrado por que deberán ser alimentados con
canalizaciones, estructuras, conductores, energía eléctrica.
accesorios, materiales y dispositivos que
permiten distribuir la energía eléctrica
partiendo desde el punto de conexión de
la compañía suministradora hasta cada
uno de los equipos conectados, de una
manera eficiente y segura, garantizando
al usuario flexibilidad, comodidad y
economía en la instalación.
 COMPONENTES BASICOS DE UNA
INSTALACIÓN ELECTRICA
RESIDENCIAL

• la acometida
• el contador
• el interruptor principal de servicio
• el tablero principal
• los sub-tableros de distribución
• las protecciones
• los alimentadores
• circuitos ramales y sus canalizaciones
• las salidas de alumbrado tomacorrientes
• entre otros
 ACOMETIDAS Tipos de acometida

• Acometida aérea
La derivación de la red la empresa proveedora • acometida subterránea
de electricidad o punto de conexión con la
vivienda del usuario, terminando en el
interruptor principal de servicio instalado
después del contador o medidor eléctrico
CIRCUITOS O ALIMENTADORES
ELÉCTRICOS
El "circuito eléctrico" es el conjunto de
cables y equipos ligados al mismo
dispositivo de protección.
El Alimentador principal o circuito de
distribución" permite conducir la energía
eléctrica desde el interruptor general de corte (si
existe IGC) ubicado después del contador hasta
el tablero principal de la vivienda.
 CONTADOR O MEDIDOR DEL
CONSUMO ELÉCTRICO
La centralización de
contadores
Esta formado por :

Los contadores de electricidad miden la energía

eléctrica que se consume. Pueden instalarse en • Interruptor general de
módulos, paneles o armarios, denominado maniobras
centralización de contadores. , pero siempre han
de cumplir un grado mínimo de protección.  • Unidad de embarrado
general y fusibles de
seguridad

• Unidad de medida

• Derivaciones
Individuales y
embarrado de
protección
 Tableros Y Sub-Tableros De
Distribución Eléctrica
En los tableros eléctricos se centralizan los
elementos que permiten energizar inteligentemente
los circuitos de distribución, fuerza motriz e
iluminación.
Tablero principal
es el conjunto de elementos y equipos que
permiten distribuir la energía eléctrica a un
ambiente determinado a través de toda la
instalación eléctrica de una residencia ya que:
• Recibe los cables que vienen del medidor.
• Aloja los dispositivos de protección.
De él parten los circuitos ramales que alimentan
directamente las lámparas, tomas y aparatos
eléctricos
Interruptores.
Interruptor general

Se le denomina interruptor general o principal al

Un interruptor es un dispositivo que está que va colocado entre la acometida (después del
diseñado para abrir o cerrar un circuito equipo de medición) y el resto de la instalación y
eléctrico por el cual está circulando una que se utiliza como medio de desconexión y
corriente. protección del sistema o red suministradora

Interruptor termo magnético.

Es uno de los interruptores más utilizados y

que sirven para desconectar y proteger
contra sobrecargas y cortos circuitos.
 Puesta a tierra de la instalación
eléctrica

Los objetivos de un sistema de puesta a tierra (SPT) son:

• la seguridad de las personas.

• la protección de las instalaciones.
• la compatibilidad electromagnética.


Las funciones de un sistema de puesta a tierra son:

• Garantizar condiciones de seguridad a los seres vivos.

• Permitir a los equipos de protección despejar rápidamente las
fallas.
• Servir de referencia al sistema eléctrico.
• Conducir y disipar las corrientes de falla con suficiente
capacidad .
 Circuitos ramales
Conforman la última parte de la instalación y
son los que llevan la energía desde los tableros
hasta el último elemento conectado a él. Se
caracterizan por ser el último elemento de la
instalación que tiene un dispositivo de
protección contra sobre-corrientes.
Los circuitos ramales están constituidos
por conductores que parten de los tableros
de distribución y transportan la energía
hasta los puntos de alimentación. Los
circuitos ramales pueden ser compartidos
o individuales, es decir, exclusivos para
una carga.
 Clasificación de los
Circuitos Ramales Circuito de Tomacorrientes,

es utilizado para alimentar a los artefactos

Circuitos de alumbrado: portátiles de poco o mediana potencia. Los
artefactos se conectan por medio de tomacorrientes
son los circuitos utilizados para alimentar las luces y enchufes.
de uso general y algunos artefactos de poca
potencia, conectados directamente o por medio de
tomacorrientes o enchufes.
Circuitos de
alumbrado:

Circuito de
Tomacorrientes,
 Elementos de Canalizaciones

En cualquier instalación eléctrica, los

dispositivos que transmiten la corriente eléctrica
reciben el nombre de conductores, por múltiples
razones que después se esbozaran, estos se
encuentran protegidos y aislados por una serie
de elementos que reciben el nombre de
canalizaciones eléctricas.
 Canalizaciones Eléctricas

Los medios más comunes utilizados como

canalizaciones son:

• Tuberías.
Las canalizaciones eléctricas, son los
dispositivos o elementos que se utilizan en las • Ductos y canales.
instalaciones eléctricas, para contener los
conductores de manera que estos queden • Cajetines y caja de paso.
protegidos (contra el deterioro mecánico,
químico y eléctrico), además de proteger las
restantes partes de las instalación eléctrica en
contra de arcos eléctricos y cortocircuito.
Cajetines, Cajas de Paso y Tapas

Los cajetines son simplemente unas pequeñas

cajas metálicas (acero galvanizado) o plásticas
(PVC o polietileno), de variadas formas
(rectangulares, cuadradas, octogonales,
redondas, etc.), las cuales poseen en forma
troqueladas orificios, con fácil remoción, para
la fijación de tuberías a través de conectores.
 Tuberías EMT

Las tuberías son un punto importante entre

las canalizaciones eléctricas, ya que estas
alojan directamente los conductores
Las tuberías de acuerdo a su forma de instalación
pueden ser de dos tipos, empotradas cuando se
encuentra embutidas en las paredes, techos o pisos
(Sección 344 CEN, Extensiones bajo el friso), y
las instaladas a la vista que
son instalados por medio de dispositivos
especiales en las superficies de paredes, techos o
pisos
 Materiales Conductores

Consiste de un cuerpo o un medio adecuado,

utilizado como portador de corriente
eléctrica. El material que forma un
conductor eléctrico es cualquier sustancia
que puede conducir una corriente eléctrica
cuando este conductor se ve sujeto a una
diferencia de potencial entre sus extremos.
 Materiales Conductores
Aluminio

Los conductores de aluminio son muy usados para

Cobre: exteriores en líneas de transmisión y distribución y
Material maleable, de color rojizo, la mayoría de los para servicios pesados en subestaciones, con una muy
conductores eléctricos están hechos de cobre. poca aplicación en conductores de electricidad dentro
de las instalaciones eléctricas.
