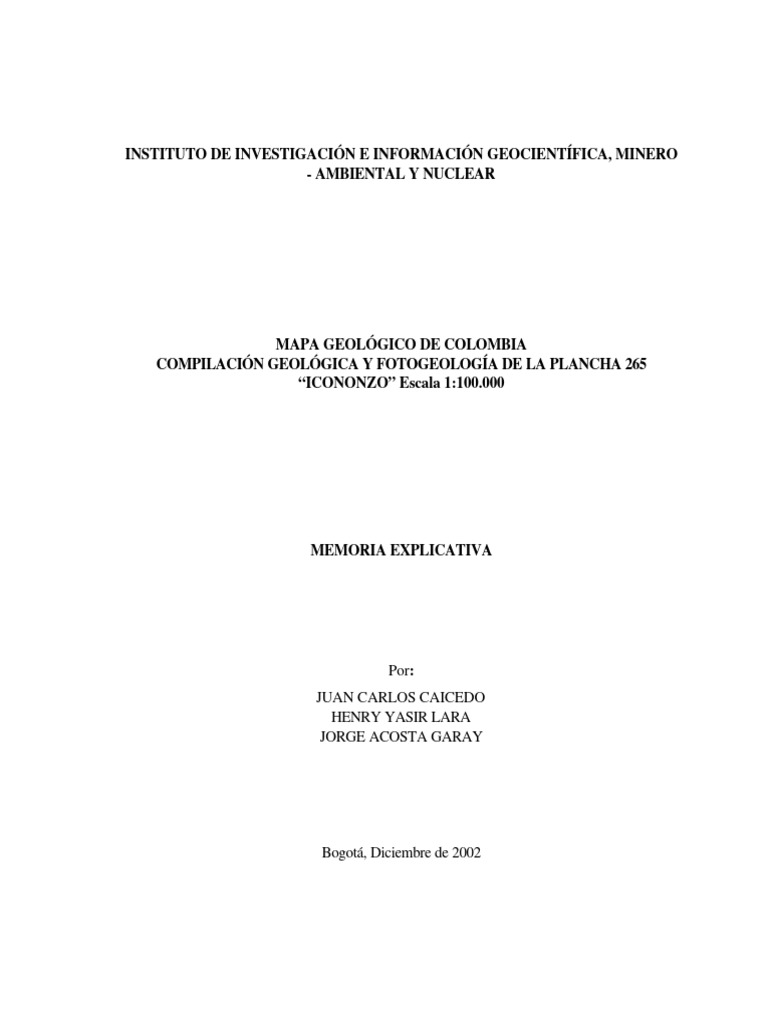

- AMBIENTAL Y NUCLEAR
MEMORIA EXPLICATIVA
Por:
JUAN CARLOS CAICEDO
HENRY YASIR LARA
JORGE ACOSTA GARAY
MEMORIA EXPLICATIVA
Por:
JUAN CARLOS CAICEDO
HENRY YASIR LARA
JORGE ACOSTA GARAY
1. RESUMEN ......................................................................................... 7
2. INTRODUCCION .............................................................................. 8
2.1 LOCALIZACIÓN ..........................................................................................................8
2.2 POBLACIÓN Y VÍAS DE ACCESO ........................................................................8
2.3 HIDROGRAFÍA Y CLIMA......................................................................................11
2.4 TRABAJOS ANTERIORES.....................................................................................12
2.5 METODOLOGIA DE TRABAJO ............................................................................12
2.6 PERSONAL PARTICIPANTE.................................................................................15
3. ESTRATIGRAFIA ........................................................................... 17
3.1 SECTOR ORIENTAL ..............................................................................................17
3.1.1 Paleozoico..........................................................................................................17
3.1.1.1 Lutitas de Pipiral (Pzp) ......................................................................................17
3.1.1.2 Formación Capas Rojas del Valle del Guatiquía (Pzcg)......................................19
3.1.2 MESOZOICO ...................................................................................................24
3.1.2.2 Formación Fómeque (Kif) ............................................................................29
3.1.2.3 Formación Une (Kiu) ...................................................................................30
3.1.2.4 Formación Chipaque (Ksch).........................................................................31
3.1.2.5 Grupo Guadalupe (Ksg) ...............................................................................34
3.1.3 CENOZOICO ...................................................................................................36
3.1.3.1 Formación Guaduas (KPgg) .........................................................................36
3.1.3.2 Formación Bogotá (Pgb)..............................................................................38
3.1.3.3 Lodolitas de Fusagasugá (Pglf) .....................................................................39
3.2 SECTOR OCCIDENTAL ........................................................................................42
3.2.1 MESOZOICO ...................................................................................................42
3.2.1.1 Formación Caballos (Kic) .................................................................................42
3.2.1.2 Grupo Villeta (Kiv).......................................................................................43
3.2.1.3 Grupo Olini (Kso)........................................................................................45
3.2.1.4 Formación Lidita Inferior (Ksli).....................................................................47
3.2.1.5 Olini medio (Ksom)...........................................................................................48
3.2.1.6 Formación Lidita Superior (Ksls).......................................................................49
3.2.1.7 Formación La Tabla (Kslt) ................................................................................50
3.2.2 CENOZOICO ...................................................................................................52
3
3.2.2.1 Formación Seca (KPgs)....................................................................................52
3.2.2.2 Conglomerados del Carmen de Apicalá (Pgca)..................................................53
3.2.3 DEPOSITOS CUATERNARIOS ......................................................................54
3.2.3.1 Morrenas (Qm).................................................................................................54
4. GEOLOGIA ESTRUCTURAL.......................................................... 56
4.1 BLOQUE ORIENTAL .............................................................................................56
4.1.1 Pliegues ..............................................................................................................56
4.1.1.1 Anticlinal de Los Frailes................................................................................56
4.1.1.2 Anticlinal del Raizal.......................................................................................56
4.1.1.3 Anticlinal Los Encenillos ...............................................................................58
4.1.1.4 Sinclinal de Usme .........................................................................................58
4.1.2 Fallas..................................................................................................................58
4.1.2.1 Falla del Río Blanco.....................................................................................58
4.1.2.2 Falla de Nazareth.........................................................................................59
4.1.2.3 Falla Chochal...............................................................................................59
4.1.2.4 Falla de Tasajeras ........................................................................................59
4.2 BLOQUE CENTRAL...............................................................................................59
4.2.1 Pliegues ..............................................................................................................60
4.2.1.1 Sinclinal de San Juan....................................................................................60
4.2.2 Fallas..................................................................................................................60
4.3 BLOQUE DEL VALLE SUPERIOR DEL MAGDALENA......................................61
4.3.1 Sinclinal de Prado ...............................................................................................61
4.4 ANÁLISIS ESTRUCTURAL ...................................................................................62
5. RECURSOS GEOLÓGICOS............................................................ 64
5.1 ROCAS Y MINERALES NO METÁLICOS...........................................................64
5.1.1 Materiales de Construcción.................................................................................64
5.1.2 Roca Caliza ........................................................................................................64
5.1.3 Fosfatos..............................................................................................................65
5.2 RECURSOS ENERGÉTICOS .................................................................................65
5.2.1 Carbón...............................................................................................................65
5.2.2 Hidrocarburos.....................................................................................................65
5.3 RECURSOS HÍDRICOS..........................................................................................66
6. AMENAZAS GEOLÓGICAS............................................................ 67
6.1 EVENTOS SÍSMICOS ............................................................................................67
6.2 EVENTOS DE REMOCIÓN EN MASA.................................................................67
6.3 EVENTOS HIDROMETEOROLÓGICOS ..............................................................72
7. EVOLUCIÓN GEOLÓGICA ............................................................ 73
8. BIBLIOGRAFIA............................................................................... 76
4
FIGURAS
5
TABLAS
6
1. RESUMEN
La Plancha 265 – Icononzo es una fotogeología con control de campo mediante transversas hacia
la parte oriental de plancha y un mayor control hacia el occidente, además se hizo una
compilación cartografía de trabajos locales. La Plancha 265 Icononzo abarca un área de 2400
Km, esta ubicada en la Cordillera Oriental de Colombia, cubre partes de los departamentos de
Cundinamarca Tolima y Meta; la plancha se divide en dos sectores: el oriental con nomenclatura
de la Sabana de Bogotá y el occidental con nomenclatura del Valle Superior del Magdalena.
En el área afloran rocas sedimentarias, con edades que van desde el Paleozoico Superior hasta el
Cuaternario, representados por la Lutitas de Pipiral y Formación Capas Rojas del Valle del
Guatiquía correspondientes al Devónico - Pensilvaniano. No hay registro del sistema Jura -
Triásico, mientras que el Cretácico por su parte está representado por las unidades informales
como los Conglomerados del Río Gallo y las Formaciones Fómeque, Une, Chipaque y el Grupo
Guadalupe; El Paleogeno esta constituido por las Formaciones Guaduas, Bogotá y las Lodolitas
de Fusagasugá para las unidades ubicadas en la Sabana de Bogotá.
En la cuenca del Valle Superior del Magdalena el Cretácico lo constituyen las Formaciones
Caballos, Grupo Villeta, Grupo Olini y la Formación La Tabla, mientras que la Formación Seca y
los Conglomerados de Carmen de Apicalá representan el Paleogeno.
Estructuralmente la región se dividió en tres bloques, donde el bloque oriental presenta pliegues
apretados limitados por fallas de cabalgamiento imbricadas, con los planos de falla inclinados
preferencialmente hacia el oriente. El bloque central se caracteriza por presentar amplios
sinclinales limitados por fallas de cabalgamiento. El bloque del Valle Superior del Magdalena
presenta fallas de cabalgamiento imbricadas que encierran pliegues apretados.
7
2. INTRODUCCION
2.1 LOCALIZACIÓN
El área de trabajo que abarca la Plancha 265 Icononzo, esta localizada al sur del Departamento
de Cundinamarca, occidente del Departamento de Tolima y noroccidente del Departamento de
Meta. Corresponde a una plancha topográfica 1:100.000 del Instituto Geográfico Agustín
Codazzi. Las coordenadas planas de sus vértices, (Figura 1), con origen Bogotá son:
Pandi (A-3), Venecia (Ospina Pérez) (D-4), Cabrera (F-4), San Bernardo (B-5), Nazareth (B-
11) del Departamento de Cundinamarca.
Desde la ciudad de Santa fe de Bogotá existe los siguientes accesos por carreteras, sin
pavimentar en gran parte:
8
9
10
Bogotá - Fusagasugá - Pandi - Cabrera
El resto del drenaje ubicado en el límite oriental de la Plancha, confluye hacia la región
hidrográfica del Meta al oriente, donde adicionalmente se encuentra un número significativo de
lagunas. La Plancha 265 Icononzo se puede dividir fisiográficamente en dos regiones: Vertiente
occidental de la Cordillera Oriental y Cordillera Oriental, subregion macizo de Sumapaz (Banco
de la República, 1964).
En la Cordillera Oriental, la subregión de Sumapaz abarca el resto de la Plancha, con alturas que
entre 2.000 y 4.000 m.s.n.m. Presenta hasta los 3.200 m.s.n.m. clima mesotérmico con lluvias
todo el año, donde la temperatura del mes más frío se encuentra en el rango -3° y 18°C y la lluvia
se distribuye a lo largo de todo el año, se ubica en los pisos bioclimáticos Andino y Alto andino,
sus arboles típicos son el canelo, el arrayán, el siete cueros el encenillo y el romero entre otros
(D.A.P.C., 1982). Por encima de los 3.200 m.s.n.m. aparece el piso bioclimático de páramo con
clima de Tundra, donde la temperatura del mes más cálido puede oscilar entre 0° y 10 °C, la
precipitación no es homogénea apareciendo láminas entre 900 y 2.300 mm. Las principales
plantas son el sangretoro, el carrielito, el frailejon, el licopodio y el chusque. (D.A.P.C., 1982).
11
2.4 TRABAJOS ANTERIORES
En el área de estudio y zonas aledañas se han realizado algunos trabajos geológicos que brindan
un conocimiento general de la estratigrafía, la geología estructural y económica, entre los cuales se
mencionan.
Wokittel (1953), realizó investigaciones en la región del Páramo de Sumapaz, cuyo principal
objetivo fue determinar el potencial económico de las calizas Paleozoicas que afloran en esta
zona.
El mapa geológico a escala 1:200.000 del cuadrángulo L-11 Villavicencio, elaborado por el
geólogo Renzoni (1965).
Renzoni (1968), en la “Geología del Macizo de Quetame” describe las principales unidades que
afloran en la parte oriental de la región de estudio, siendo su mayor interés las unidades
pertenecientes al Paleozoico Superior.
Martínez y Upegui (1989) y Valderrama y Vargas (1989) en sus trabajos de Grado acerca de la
secuencia calcárea Paleozoica aflorante en el Páramo de Sumapaz, hacen una evaluación del
potencial económico de los depósitos de caliza en esa área.
El trabajo se inició con las labores de fotointerpretación geológica, basadas en los vuelos M-1409
(43755-43762), M-1356 (37263-37271), M-1356 (37244-37253), M-1266 (26064-26072),
M-1266 (26077-26086), M-1266 (26142-26151), M-1142 (18926-18935), M-1142 (18913-
18921), M-1053 (13075-13087), los cuales cubren el área en franjas con una orientación
aproximada norte - sur; en esta fase se separaron y demarcaron las unidades de roca y los rasgos
estructurales más prominentes, (Figura 3).
12
13
Los trabajos de campo se dividen en un reconocimiento de una transversa como parte del informe
de INGEOMINAS (1990) en el cual se reconocieron algunas de las unidades definidas
fotogeológicamente, en una franja de 2km de ancho a lo largo de dicha transversa.
Posteriormente en 1997 se realizó una fase de campo para cubrir la parte más oriental de la
plancha, la cual fue llevada a cabo en tres comisiones de 20 días cada una; esta fase consistió en
la identificación de las unidades litoestratigráficas y de sus relaciones estructurales, colectando
datos conducentes a caracterizar esos cuerpos de roca y las estructuras que los afectan.
La información que contiene la plancha 265 Icononzo es por lo tanto disímil en la calidad de la
información que la contiene, siendo en su gran mayoría producto de trabajos fotogeológicos y de
compilación de otras campañas de campo realizadas por el INGEOMINAS, por tesis de la
Universidad Nacional y del cuadrángulo L-10. La información de la calidad de la información se
presenta en la Figura 4. Esta información de campo fue tomada y recopilada en planchas
topográficas a escala 1:25.000 del IGAC, y posteriormente compilada en planchas a escala
1:50.000, reduciéndose fotográficamente a escala 1:100.000.
• Elaboración de poligonal con brújula y cinta amarrada a puntos bien conocidos sobre
planchas 1:25.000 y cálculo de espesor de las unidades utilizando el método de Kottlowski
(1965).
14
químico y/o bioquímico con fractura concoidea. Se utiliza el término “shale” como sinónimo
de lutita físil o lutita laminada. Esta nomenclatura se utiliza siempre y cuando la descripción no
sea tomada como referencia de otros autores.
La dirección del proyecto estuvo a cargo del Geólogo Jorge Acosta. En la fase de campo
estuvieron los geólogos Jorge Acosta, Rafael Guatame, Guillermo Camargo, Juan Carlos
Caicedo, quienes realizaron la cartografía geológica del área de estudio, Plancha 265 - Icononzo.
Los geólogos Carlos Ulloa, Pablo Caro Jaime Fúquen y Hernán Gómez contribuyeron en la
fotogeología y geología regional del área. En el siguiente cuadro se observa la participación de
cada uno de los geólogos en la elaboración de la cartografía de la Plancha (Figura 4).
15
1-7 - 8 5-8 1-5 1-5
Geología de campo
Fotogeología con leve control de campo
Fotogeología
Donde:
1 Jorge Acosta 5 Carlos Ulloa
2 Guillermo Camargo 6 Hernán Gómez
3 Pablo Caro 7 Rafael Guatame
4 Juan Carlos Caicedo 8 Jaime Fúquen
16
3. ESTRATIGRAFIA
3.1.1 Paleozoico
El Paleozoico en el área estudiada está constituida por las Formaciones Lutitas de Pipiral y las
Formación Capas Rojas del Guatiquía, las cuales se describe a continuación
17
18
La Lutitas de Pipiral afloran en el extremo suroccidental de la Plancha 265 Icononzo (H12), en
donde fue cartografiada mediante interpretación de fotografías aéreas, se distingue por su
morfología suave y se extiende regionalmente hacia el nororiente, en donde cubre parte de la
Plancha 266 Villavicencio (Pulido y otros, 1998).
Descripción Litológica
Según Pulido y Gómez (1998) el contacto inferior de las Lutitas de Pipiral es de tipo concordante
con la Formación Areniscas de Gutiérrez (aunque este no aflora en la Plancha 265 Icononzo) y le
suprayace de igual manera las Formación Capas Rojas del Valle del Guatiquía. En la Plancha 265
Icononzo, la relación con las Formación Capas Rojas del Valle del Guatiquía se observa fallada
(H12). La edad de depósito de las Lutitas de Pipiral no es clara, debido a los escasos restos
fósiles encontrados en ella; Julivert (1968) asigna la unidad al Devónico - Carbonífero, ambos
interrogados; INGEOMINAS (1986) la localiza en el Devónico medio también interrogado.
Forero, A (en Arias y otros, 1990), la considera como del Devónico Superior de acuerdo a los
fósiles (Zaphrentis chemugensis y Zaphrentis sp) colectados en el Caño Negro, cerca de
Villavicencio (Plancha 266 Villavicencio). En resumen de acuerdo a los datos bioestratigráfico
establecidos para esta unidad y la edad definida para la unidad suprayacente, es lógico pensar
que las Lutitas de Pipiral fueron depositadas desde por lo menos el Devónico Medio hasta finales
del Carbonífero.
Interpretación Paleoambiental
Por sus características litológicas y paleontológicas en la Plancha 266 Villavicencio se asume un
ambiente marino de aguas someras (Pulido y Gómez, 1998).
19
La Tabla 1 presenta la propuesta de correlación de las diferentes nomenclaturas que han sido
utilizadas en las unidades del Paleozoico Superior en el Páramo de Sumapaz, tomando como
referencia una columna estratigráfica compuesta compilada de al s secciones presentadas por
Valderrama y Vargas (1989) y de Martínez y Upegui (1989) al ser estas levantadas en el área de
la Plancha 265 y ser las más completas y detalladas que se encuentran publicadas. .
Renzoni (1968) correlaciona la unidad Capas Rojas del Valle del Río Guatiquía con las Capas
rojas que afloran en el valle del Río Clarín (E12) y asume que son la misma unidad con algunos
cambios faciales. Posteriormente, Cáceres y Etayo (1970) denominan las rocas que afloran en el
Valle del Río Clarín como Grupo Clarín, el cual se divide en Formación Quebrada de Lourdes,
Formación Sumapaz y Arcillolitas y Arenitas del Río Gallo.
Valderrama y Vargas (1989) y Martínez y Upegui (1989), distinguen tres formaciones en el área
del Páramo de Sumapaz (G12 – F12), discriminaron con más detalles las rocas que componen la
unidad y definieron informalmente las Formaciones Lourdes, Sumapaz y Gallo. La Formación
Lourdes se divide en tres unidades litoestratigráficas a nivel de miembro que son: Unidad Flautín,
Unidad Esmeralda y Unidad Clarín.
Para la Plancha 265 Icononzo se utiliza el nombre de Formación Capas Rojas del Valle del
Guatiquía como un nombre informal. El nombre fue también utilizado en la cartografía de la
Plancha 266 Villavicencio, de donde se siguió fotogeológicamente hasta la Plancha 265 Icononzo.
Las descripciones de las unidades son tomadas de los trabajos de Valderrama y Vargas (1989)
y Martínez y Upegui (1989) (Figura 7)
De acuerdo a su posición estratigráfica la Formación Capas Rojas del Río Guatiquía se pueden
correlacionar son: Capas de Laguna Chingaza (al oriente de Bogotá, Cuadrángulo L11).
Descripción Litológica
Las Formación Capas Rojas del Valle del Guatiquía afloran en el límite oriental de la Plancha en
el Páramo de Sumapaz (B12, C12, D12, E12, F12, G12, H12, G11 y H11). Para su descripción
la unidad se ha dividido en cinco segmentos así (figura 7): la sucesión inicia con más de 370 m
de intercalaciones de cuarzoarenitas de grano grueso, con arcillolitas y calizas, 250 m de calizas
oscuras con intercalaciones de lodolitas calcáreas. 240 m arcillolitas rojas y verdes, alternando
con cuarzoarenitas. 220 m de rocas calcáreas grises a negras y más de 650 m de intercalaciones
de cuarzoarenitas, arcillolitas silíceas, arcosas y subarcosas de color rojo. El espesor total de la
Unidad es de aproximadamente 1.680 m
20
21
22
23
3.1.1.3 Nivel Calcáreo (Pzcgc)
El nivel calcáreo se asume aquí con el rango de miembro y se resalta ya que es posible
distinguirlo cartográficamente en algunas partes de la Plancha. Se refiere a la parte calcárea de la
unidad y que correspondería a la Formación Sumapaz de Cáceres y Etayo (1969b).
El contacto inferior con la Formación de Lutitas de Pipiral es de tipo transicional en el área tipo
(Plancha 266 Villavicencio), pero se observa fallado en el único sitio de afloramiento (H12). Su
contacto superior es discordante con unidades de edad cretácico: Conglomerados del Río Gallo y
la Formación Fómeque.
Interpretación Paleoambiental
3.1.2 MESOZOICO
La Figura 8 presenta un diagrama estratigráfico en el que se presentan las unidades del Cretáceo
y del Cenozoico con sus relaciones regionales y temporales en el límite Valle Superior y Medio
del Magdalena.
Nombre dado en este informe a la unidad conglomerática basal que reposa discordantemente
sobre sedimentos de edad Paleozoico en la región del Páramo de Sumapaz; su nombre proviene
del Río Gallo (C12) en donde se presenta una de las mejores exposiciones. Renzoni (1968) llamo
a esta unidad Conglomerado Cretáceo, Cáceres y Etayo (1970) lo mencionan como
conglomerado basal del Cretácico que constituye un cambio facial de la Formación Fómeque.
24
Martínez y Upegui (1989) y Valderrama y Vargas (1989) le asignan a esta unidad el nombre de
unidad Barrialoza. En el informe de INGEOMINAS (1990) le asignan el nombre de
Conglomerados del Gallo; finalmente Acosta y Ulloa (1997a) lo denominaron Conglomerados de
El Gallo.
Descripción Litológica
La unidad esta compuesta en la parte inferior por una sucesión de capas de conglomerados, con
cantos subangulares a subredondeados de arenitas de cuarzo, cuarcita y caliza de hasta 30 cm de
diámetro, en matriz de arenitas de grano fino de color rojizo donde predomina los granos de
cuarzo; la laminación por orientación de clastos es planoparalela, la sucesión presenta
granodecrecimiento, sin cambiar la composición de los clastos y de la matriz.
La parte media y superior consta de capas delgadas a gruesas de conglomerados hasta arenitas
finas de cuarzo con cantos tamaño guijarro, en secuencias granodecrecientes. Los conglomerados
se restringen lentes, la laminación en las capas de arenita es cuneiforme y cruzada tangencial.
La posición estratigráfica de los Conglomerados del Río Gallo, no se conoce con exactitud, ya
que esta unidad puede representar un cambio facial que afecta a la Formación Fómeque o ser la
parte baja de la Formación Une. (Tabla 2). Barragán y Cruz (1992) correlacionan esta unidad
con la Formación Yaví del Valle Superior del Magdalena.
De acuerdo a las anteriores correlaciones la edad del depósito de los conglomerados del Río
Gallo puede estar entre el Hauteriviano Superior (base de la Formación Fómeque) y Aptiano.
Interpretación Paleoambiental
El análisis de la sección del Páramo del Cobre Las características litológicas sugieren un depósito
producido por corrientes fluviales trenzadas, que evolucionaron a ríos meandriformes en la parte
superior.
25
26
27
28
3.1.2.2 Formación Fómeque (Kif)
La primera referencia pertenece a Hubach (1931), y describe una unidad a la cual propuso llamar
“Conjunto de Fómeque “. Luego el mismo Hubach (1957) propuso el rango de “Formación de
Fómeque”; Renzoni (1962) utiliza “Formación Fómeque“. La localidad tipo se encuentra a unos
20 Km al sur de Bogotá, en la región de Fómeque (Cundinamarca)
Descripción Litológica
En Río Blanco (A12) la Formación Fómeque consta de lodolitas laminadas negras carbonosas,
con intercalaciones de arenitas finas de cuarzo de color gris oscuro en capas tabulares y
convergentes, delgadas a gruesas con laminación ondulosa no paralela; capas lenticulares de
caliza fosilífera de 0,1 a 1,5 m de espesor hacia el tope y capas gruesas de conglomerados de
cuarzo y chert hacia la base.
Su espesor, en la región tipo (Fómeque, Cundinamarca) según Hubach (1931) es de 500 a 600
m; en la región de Nazareth por la sección medida en el Río Blanco (B12) alcanza los 341 m.
La edad asignada esta sustentada en las faunas encontradas al occidente de la Sabana de Bogotá
y no en el área de estudio, es factible que en la Plancha 265, la base de la unidad sea más joven.
Interpretación Paleoambiental
(Ulloa y Rodríguez, 1979) indican que por las características litológicas y paleontológicas, la
presencia de lentejones de sal y carbonatos de hierro, la Formación Fómeque se depositó en un
ambiente marino somero con aguas de circulación restringida.
29
3.1.2.3 Formación Une (Kiu)
La referencia original corresponde a Hubach (1931) como “Areniscas de Une” donde describe
una secuencia que aflora en el área de Choachí – Ubaque; posteriormente Renzoni (1962) utiliza
el término, con categoría de Formación. Según Julivert (1968) la localidad tipo se encuentra al
suroriente de Bogotá, en la carretera Bogotá - Villavicencio, entre Chipaque y Cáqueza, aunque
el pueblo de Une no se encuentra sobre la formación a la que da el nombre.
La Formación Une aflora desde la localidad de Nazareth al norte (A 12) hasta la región de las
lagunas de la Guitarra y El Nevado al sur de la Plancha (H 11) en un corredor de unos 5 km. de
ancho.
Descripción Litológica.
Se trata de una sucesión de arenita fina de cuarzo, en capas medias, convergentes y cuneiformes,
lenticulares, con intercalaciones de lodolita negra y arcillolita que aumenta su frecuencia y espesor
hacia el techo.
La Formación Une se expone muy bien en el Río Blanco (B11) donde consta de una sucesión de
cuarzoarenita de grano fino con cemento silíceo en capas convergentes y cuneiformes con
intercalaciones de capas de lodolita negra y arcillolita que aumentan en espesor y frecuencia hacia
el techo. La unidad resalta muy bien formando paredones escarpados.
Su espesor en el área tipo se estima entre 400 y 500 m; en la región de Nazareth (Río Blanco) (B
11) el espesor medido (incompleto) con poligonal es de 319 m y la región de las lagunas de la
Guitarra y El Nevado (G11) el espesor medido con poligonales de 1.045 m.
En la plancha 265 Icononzo, para la Formación Une el contacto inferior con la Formación
Fómeque es concordante y neto que se observa en la región de Nazareth (Río Blanco, B11). El
contacto superior con la Formación Chipaque no se observa ya que la relación es fallada (Falla
de Nazareth) al colocar la Formación Une sobre la Formación Chipaque. Campbell (1962)
30
dibuja este contacto como fuertemente discordante en su corte de la Cordillera Oriental al oriente
de Bogotá; Julivert (1968) supone que de existir la discordancia esta no sea muy importante.
Bürgl (1957) de acuerdo a fauna fósil procedente de los alrededores de Choachí en la parte
superior de la unidad la considera de edad Cenomaniano de acuerdo a los fósiles Mantelliceras
brazoense Böse y Acanthoceras cf. ospinae (Karsten) mientras que Campbell (1962), la refiere
al Albiano, basado en fauna (Lyelliceras pseudolyelli Parona & Bonarelli, Hypacanthoplites
columbianus (Riedel), Knemiceras attenuatum Hyatt, Dipoloceras aff evansi Spath,
Knemiceres attenuatum semicostatum Sommermeier, Venezoliceras karsteni Stieler,
Oxytropidoceras roissyanum (d’Orb.), Mojsisoviczia aff. ventanillensis (Gabb),
Neophlycticeras aff sexangulatum Seeley, Mortoniceras sp.) colectada en la carretera de Une
a Fosca de parte baja de la unidad; por lo tanto según Julivert (1968), la unidad abarca desde el
Albiano hasta el Cenomaniano. Guerrero y Sarmiento (1996) consideran la parte superior de la
Formación Une en el Piedemonte Llanero como del Cenomaniano medio y Cenomaniano tardío
donde reportan como los palinomorfos más importantes Classopollis sp., Galeacornea clavis, y
Cicatricosisporites. Cáceres y Etayo (1969b) reportan en la región de Sumapaz un bloque
suelto de esta arenita con Oxytropidoceras que indicarían una probable edad Albiano -
Cenomaniano.
Julivert (1968) agrega que lo más probable es que al occidente de La Sabana (en donde estarían
ubicados los afloramientos de la Plancha 265 Icononzo) sólo la parte superior de la Formación
Une se conserve como arenita, mientras el resto haya pasado lateralmente a lodolitas laminadas
negras; hasta desaparecer completamente al acuñarse al occidente. De lo cual se podría deducir
para la base la Formación Une en la Plancha 265 Icononzo como de una edad Albiano y hasta
Aptiano al oriente la Plancha y de Cenomaniano en las afloramientos más occidentales.
Interpretación Paleoambiental.
Rodríguez y Ulloa (1976), proponen un ambiente de depósito marino - deltaico. Según Sanabria
y Tellez (1992), la Formación Une es el producto de la acumulación en un delta dominado por las
mareas y localmente ríos de baja sinuosidad en la parte más continental del plano deltaico. Para
Arciniegas y Montoya (1992), la asociación de las litofacies pertenece a un sistema deposicional
de isla - barrera y plano costero asociado en el sector de Une–Fosca.
31
Descripción Litológica
La Formación Chipaque aflora al oriente de la cuchilla la Rabona (D10, C10, B11, A11),
formando el anticlinal del Raizal, encontrándose en contacto fallado con la Formación Une, donde
está constituida por una alternancia de lodolitas grises oscuras a negras, en capas delgadas a muy
gruesas y arenitas de cuarzo en capas finas a medias, gris claras a oscuras, cemento silicio, en
capas muy delgadas a muy gruesas, presentando delgadas intercalaciones de caliza y capas
delgadas de carbón.
La sección levantada en el Páramo el Cobre (F10) (Figura 10) tiene un espesor de 1.625m, es
probable que la sección se encuentre repetida por fallas de cabalgamiento. La Formación
Chipaque consta en su parte inferior a media de una alternancia de lodolitas grises oscuras a
negras, físiles en capas muy finas a muy gruesas; intercaladas con capas muy delgadas a muy
gruesas plano paralelas y no paralelas de arenitas de grano fino a medio de cuarzo (Figura 8), de
color gris claro a oscuro, cemento silíceo; los primeros 25m de espesor se presentan delgadas
intercalaciones de caliza muy meteorizada. En la parte superior de la sección (expuesta sólo el
30%), predomina la lodolita negra en capas delgadas a muy gruesas con intercalaciones de capas
delgadas a gruesas de arenita de grano muy fino a fino de cuarzo, de color gris oscuro a negro
con cemento silíceo y a veces calcáreo.
La Formación Chipaque en la Plancha 265 Icononzo tiene el contacto inferior con la Formación
Une en general neto concordante (Guerrero y Sarmiento, 1996) en el borde Llanero y transicional
(Renzoni, 1962; en el área de Choachí) pero en el área del Páramo de Sumapaz (desde H9 hasta
A11)) su relación es fallada.
Interpretación Paleoambiental
La unidad presenta características de depósitos de plataforma con poca influencia clástica, Ulloa
y Rodríguez (1979), sugieren un ambiente marino de aguas poco profundas y circulación
restringida.
32
33
del nivel del mar, que produjo bahías someras, zonas inundadas con depósitos de pantanos,
lagunas costeras y llanuras de marea, se trata de ambientes marinos de costa afuera cada vez más
profundos, por debajo del nivel de acción del oleaje diario, hasta llegar incluso a estar por debajo
del nivel de acción de tormentas o muy cerca de éste. Hacia la parte superior de la unidad
Guerrero y Sarmiento (1996) interpretan depósitos por debajo del nivel de acción del oleaje
diario y sujetos a la eventual acción de tormentas.
Hubach (1931) redefine la unidad fijando el limite entre Guadalupe - Villeta, por encima de un
nivel de caliza denominado por el mismo conjunto Chipaque; así mismo divide la unidad en un
conjunto inferior arcilloso y otro superior arenoso, denominados Guadalupe Inferior y Guadalupe
Superior, además subdivide el Guadalupe Superior de base a techo en Arenisca Dura, Plaeners y
Arenisca Tierna.
Renzoni, G., (1962, 1968), redefine de nuevo la unidad, subiendo el Guadalupe superior al rango
de Grupo, ubicando el limite inferior en la última ocurrencia de lodolitas negras de la Formación
Chipaque y su limite superior en la primera ocurrencia de arcillolitas de la Formación Guaduas,
además divide el Grupo en tres Formaciones denominándolas Arenisca Dura, Plaeners y Labor y
Tierna, proponiendo como sección de referencia la secuencia que aflora a lo largo del carreteable
Choachí - Bogotá, entre la quebrada Raizal y la hoya de la quebrada del Rajadero.
Cáceres y Etayo (1969b) dividen el grupo Guadalupe en tres unidades que cartografían en el
cuadrángulo L-10, de base a techo: Formación Raizal, Formación Plaeners y Formación Labor y
Tierna, en términos generales la subdivisión realizada por estos autores coincide con la división
realizada por Renzoni (1962)
Pérez y Salazar (1978) dividen el Grupo en cuatro formaciones de base a techo Arenisca Dura,
Plaeners, Arenisca de Labor y Arenisca Tierna, haciendo caso a la propuesta ya hecha por
Hubach (1931 y 1957) de diferenciar la Labor de la Tierna.
Descripción Litológica
El Grupo Guadalupe en el área de la Plancha 265 Icononzo se comporta como una unidad
homogénea a la escala de trabajo, sin que se pueda dividir en formaciones. En el área de la
plancha por la carretera a San Juan de Sumapaz (F6), el Grupo Guadalupe se presenta por lo
general como un paquete monótono de capas delgadas a gruesas, plano paralelas y no paralelas
34
ondulosa de cuarzoarenita de grano fino a muy fino, de color gris claro a oscuro, con algunas
intercalaciones de lodolitas y arcillolitas. Aflora en toda la parte central de la Plancha, formando
los flancos de la mayoría de los pliegues de esta región
El espesor del Grupo Guadalupe en la Sabana de Bogotá alcanza unos 400m aproximadamente
(Julivert 1963), en el área de la Plancha en la carretera a San Juan de Sumapaz(F6), el espesor
total de la unidad es de 550m.
Su contacto inferior con la Formación Chipaque es concordante y se ubica en la capa más baja
de arenita, que se encuentra por encima de una secuencia monótona de lodolitas negras en la
carretera a San Juan de Sumapaz(F6). El contacto superior con la Formación Guaduas es neto y
se ubica en el techo de la capa mas alta de arenitas que se encuentran por debajo de una
secuencia de arcillolitas se puede observar en la vereda El Raizal (A10).
Hubach (1957) cita foraminíferos campanianos hallados por la Shell en la zona del Salto del
Tequendama (Plancha 246) pero no da la lista de la fauna. Para Julivert (1968) la Formación
Guadalupe (en la Sabana de Bogotá), se extiende desde la parte superior del Coniaciano o el
Santoniano hasta parte del Maastrichtiano.
Interpretación Paleoambiental
Pérez y Salazar (1978) determinan que los sedimentos de todo el Grupo Guadalupe se
depositaron en un ambiente litoral y sublitoral interior, dentro de lo que fue una gran llanura de
marea, para las Formaciones que componen el Grupo Guadalupe proponen subambientes de la
llanura de marea.
Se interpreta entonces que para las rocas que afloran del Grupo Guadalupe en la Plancha 265
Icononzo dominaran los ambiente que generan facies más arenosas (ambiente de llanura de arena
y migración lateral de canales) por encima de los ambientes que generan facies de lodolitas,
generando así una unidad muy difícil de subdividir.
35
3.1.3 CENOZOICO
En la Plancha 265 Icononzo la Formación Guaduas aflora en el Sinclinal de Usme (A 10, A 11) y
en el flanco occidental del Sinclinal de San Juan, en el centro de la Plancha (H6 hasta A8).
Descripción Litológica
Hacia la base consta de una sucesión de capas delgadas a muy gruesas de arcillolitas grises claras
a oscuras en roca fresca y amarillentas o rojizas en roca meteorizada; intercaladas con capas
delgadas y gruesas de arenitas de grano muy fino a fino de cuarzo de color gris claro. La parte
media consiste en capas delgadas a medias de arcillolitas gris clara a oscura, a veces negras,
físiles y muy carbonosas. La parte superior se encuentra cubierta, pero su morfología suave
supone una composición predominantemente arcillosa.
La edad de la Formación Guaduas ha sido considerada por Hubach (1957) como Maastrichtiano
- Paleoceno en el área de la Sabana de Bogotá. Sarmiento (1992) mediante dataciones
palinológicas, considera que las rocas sedimentarias de la Formación Guaduas al norte de la
Sabana de Bogotá, fueron depositadas entre el Maastrichtiano Superior y el Paleoceno Inferior.
Interpretación Paleoambiental
36
37
3.1.3.2 Formación Bogotá (Pgb)
La referencia original del término Bogotá corresponde a Hubach (1945) quien describe una
unidad sin fósiles, encima del Guaduas, equivalente al terciario medio, posteriormente el mismo
Hubach (1957) delimita esta Formación entre la arenisca del Cacho y la Arenisca de la Regadera;
este criterio también lo comparten Campbell (1962) y Julivert (1963). Este último asigna como
sección tipo el flanco occidente del Sinclinal de Usme (Valle del Tunjuelito, plancha 246
Fusagasugá) a lo largo de la Quebrada Grande y del filo al norte de esta quebrada, y define a la
Formación Bogotá como un conjunto de arcillas abigarradas, predominantemente rojas, de hasta
2.000 m de espesor con intercalaciones de arenitas de unos pocos metros. En la Plancha 265
Icononzo se toma la unidad en el mismo sentido de Acosta y Ulloa (1998) en la Plancha 246
Fusagasugá, con la intensión de generar una continuidad cartográfica, siendo consientes que se
trata de un cambio facial de la Formación Cacho, un poco menos arenoso que en su sección tipo,
en un posterior análisis estratigráfico se deberá definir si a esta unidad cartográfica se le debe
aplicar otro nombre.
Descripción Litológica
Una inferior constituida por arenitas feldespáticas y líticas de grano medio a grueso color gris
verdoso oscuro, interestratificadas con lodolitas y arcillolitas color gris verdoso y gris rojizo; la
parte superior esta formada por una sucesión de arcillolitas y lodolitas abigarradas, generalmente
rojas, con esporádicas intercalaciones de capas muy gruesas de cuarzoarenitas de grano medio a
grueso; la descripción de la parte superior se toma de observaciones realizadas en la plancha 246
Fusagasugá de Acosta y Ulloa (1998).
En el área únicamente aflora la parte inferior de la Formación Bogotá, la cual según Acosta y
Ulloa (1998) por la posición estratigráfica podría corresponder con un cambio facial de la
Formación Arenisca del Cacho, si se tiene en cuenta que la sección tipo propuesta por Hubach
(1957), ubicada en el Sinclinal de Usme presenta facies similares a las descritas anteriormente y
diferentes a las facies de arenitas conglomeráticas de cuarzo, características de las Arenitas del
Cacho hacia el Oriente de la Sabana de Bogotá.
38
Van der Hammen (1958) asigna a la Formación Bogotá una edad del Paleoceno Superior –
Eoceno Inferior. Hoorn (1988), cita Foveotriletes margaritae, Proxapertites operculatus y
Faveotricolpites perforatus, en el Sinclinal de Usme (Plancha 246 Fusagasugá), asignándole
edad Paleoceno Superior.
Interpretación Paleoambiental
Las Lodolitas de Fusagasugá es una unidad en la misma posición estratigráfica de las formaciones
Cacho y Bogotá de la Sabana de Bogotá y de todo o parte del Grupo Gualanday del Valle
Superior del Magdalena, representando una probable facies intermedia en los depósitos de ambas
cuencas.
Las Lodolitas de Fusagasugá es una unidad relativamente más arenosa que la Formación Bogotá,
presenta un espesor considerablemente mayor y está dispuesta de forma discordante sobre la
Formación Guaduas. La sección tipo fue levantada por Acosta y Ulloa, (1998) en la carretera
Cumaca – Tibacuy, en la Plancha 246 Fusagasugá e donde se midió un espesor de 1.554m.
Aflora principalmente en los Sinclinales de Cabrera y San Juan, además de otros sinclinales
menores, se extiende al norte formando el Sinclinal de Fusagasugá y hacia el sur occidente
formando el Sinclinal de Prado. No se cuenta con una sección en la Plancha 265 Icononzo por lo
39
40
que describe la sección levantada en la localidad de Valencia de la Plancha adyacente (264 –
Espinal, Terraza y otros, 2001) y que representa la continuación al suroeste del Sinclinal de Prado
(D1)
Descripción Litológica
La unidad Lodolitas de Fusagasugá esta constituida principalmente por lodolitas con niveles de
arenitas, en una relación de 3:1 aproximadamente. Para la descripción de la sección de Valencia
se dividió la unidad en 3 segmentos claramente diferenciales (que suman 690 m totales de
espesor, Figura 12).
Los niveles blandos poco afloran y son predominantemente lodolitas de color pardo rojizo y gris,
algunas veces con arenita muy fina con las cuales presenta contactos erosivos, claramente
reconocibles por los valles suaves que generan que contrastan con los escarpes producidos por
las arenitas.
Los niveles duros corresponden a arenitas líticas con tamaño de grano fino que varia entre arena
fina a gruesa, predominantemente con mala selección y granos subredondeados a subangulares;
como minerales principales se encuentran cuarzo, chert, líticos volcánicos y metamórficos y como
minerales secundarios micas, ferromagnesianos, turmalina, circón, determinados mediante el
análisis de secciones delgadas. Las arenitas presentan poca matriz arcillosa, cementación silícea y
ferruginosa, con colores que varían desde gris pardo hasta amarillo ocre, según el estado de
alteración. Se distinguen estructuras como la laminación inclinada, paralela ondulada y
planoparalela. No se encuentra un contenido fósil importante salvo algunos restos de plantas muy
esporádicos, junto con algunos niveles carbonosos.
El contacto inferior es discordante con la Formación Guaduas (flanco oeste del Sinclinal de San
Juan), la Formación Seca (C1) y la Formación La Tabla (D1), mientras que el contacto superior
en la Plancha se trata de discordancia infrayaciendo depósitos coluviales del cuaternario.
Una muestra localizada a 300 m de la base de la unidad en la sección de Valencia (Plancha 264
Espinal, Terraza y otros, 2001) presentó una asociación palinológica conformada por las formas
Psilatricolporites cf. operculatus, Psilatricolporites minutus, Scabratriporites moderatus,
Retitricolporites sp. y Retitricolporites sp. que determinan una edad Eoceno; si consideramos
que las Lodolitas de Fusagasugá son facies distales de los abanicos aluviales que originaron el
Grupo Gualanday, la edad de las Lodolitas de Fusagasugá podría abarcar desde el Eoceno hasta
el Oligoceno.
41
Interpretación Paleoambiental
3.2.1 MESOZOICO
Descripción Litológica
La unidad está conformada por cuarzoarenitas de grano fino hasta levemente conglomerático,
muy mal seleccionado, granos subredondeados a subangulares y matriz arcillosa y óxidos ferrosos
que colorean la roca de rojo, las capas son granodecrecientes con intercalaciones de arcillolita
gris, capas gruesas.
42
Posición Estratigráfica y edad
Corrigan (1967), basado en dataciones de Bürgl (1961) en la región de Ortega (Tolima) coloca
la unidad en el intervalo Aptiano inferior a Albiano. Según faunas analizadas por Navarrete y
Garzón, (1991, en Renzoni 1994) colocan esta unidad en el mismo intervalo de edad. En la
Plancha 264 Espinal, Terraza y otros, (2001) tomaron muestras para análisis palinológicos en
afloramientos a 5 km de la Plancha 265 y se obtuvo un grano de polen muy deteriorado de
Classopollis echinatus, cuyo rango de edad es Albiano tardío - Cenomaniano. Es probable
entonces que la edad de los depósitos de la Formación Caballos para esta región sea más joven
que la edad que se le asigna a la misma unidad al Occidente del Valle Superior del Magdalena.
Interpretación Paleoambiental
Aflora en el bloque yacente de la Falla de Quininí (A1, B1), conforma casi todo en Anticlinal de
Villarica (H1, H2, G1, G2, F1, F2, E1, E2) y anticlinal de La Isla (F1, G1) (Figura 13) y en
cuñas limitadas por fallas en asociados a la Falla El Porvenir y Venecia (C3, D4, A4)
Descripción litológica
El Grupo Villeta en la Plancha 265 Icononzo, está compuesto por lodolitas negras laminadas con
esporádicas intercalaciones de capas delgadas de arenita cuarzosa de grano fino con laminación
planoparalela y capas delgadas de caliza micrítica (Figura 14). Hacia la parte media superior de
la unidad, aparecen intercalaciones más frecuentes de estratos gruesos de caliza micrítica con el
43
cefalópodo Neoptychites sp. e Inoceramus sp.; hacia la parte media inferior aparecen dos
conjuntos de aproximadamente 5 m de espesor cada uno, constituidos por capas gruesas de
lodolita arenosa, con laminación ondulosa no paralela discontinua, restos de peces, bivalvos y
material carbonoso. No se midió una sección que determine una sucesión más detallada pero se
encuentra reportado un espesor de 888 m calculado para el Grupo Villeta por Geoestudios
(1987) en una columna estratigráfica levantada en la quebrada Mercadilla (Límites entre la
plancha 265 - Icononzo y Plancha 264 - Espinal).
Figura 13: Expresión morfológica de la Grupo Villeta en el anticlinal La Isla al sur de Villarica
(G1)
Figura 14. Afloramiento del Grupo Villeta, carretera Villarica – Valencia (G1)
44
Posición estratigráfica y edad
En la Plancha 265 Icononzo el Grupo Villeta descansa en contacto neto concordante sobre la
Formación Caballos (F1).
El contacto superior de la unidad es hacia el occidente con el Grupo Olini y hacia el oriente con el
Grupo Guadalupe; el contacto r con el Grupo Olini es neto y concordante; se puede observar en
el río Vichia (F1); con el Grupo Guadalupe este contacto también es neto y concordante y se
puede observar en la vereda La Argentina (H1).
Considerando la edad del Grupo Olini y de la Formación Caballos en este sector de la Plancha
265 - Icononzo, el Grupo Villeta correspondería al lapso Cenomaniano - Coniaciano. Hacia la
parte media inferior de esta unidad, se encontró polen del grupo Araucariacites,
Inaperturopollenites y Eucommiidites del Cenomaniano?. La presencia de Neoptychites sp.,
representaría al Turoniano temprano, de acuerdo con la asociación reportada por Petters (1955).
Interpretación Paleoambiental
Las características litológicas que presenta el Grupo Villeta en este sector de la cuenca del Valle
Superior del Magdalena, sugieren que los sedimentos se acumularon sobre una plataforma media
a externa, afectada por repetidas profundizaciones rápidas y posteriores somerizaciones lentas del
fondo de depósito (VILLAMIL, 1998).
En la Plancha 265 Icononzo aparece una unidad compuesta por arenitas, en medio de las dos
liditas que Petters (1955) denominó “Upper Sandstone Member” y Hubach (1957) como
“Arenisca Superior del Grupo Olini”; la cual se denominará en este trabajo Olini Medio de
manera informal.
Todo el Grupo Olini aflora muy bien en el bloque colgante de la Falla de Quininí (A2 hasta E2) y
en los flancos del Sinclinal de Prado (E1, D1, C1).
Se midió una sección estratigráfica del Grupo Olini que aflora en el río Vichia (E1) con un espesor
total de 350,5 m (Figura 15) cuya descripción se dará por cada formación.
45
46
3.2.1.4 Formación Lidita Inferior (Ksli)
La referencia original corresponde a Bürgl y Dumit (1954) donde describieron y publicaron el
nombre de “segunda lidita”, posteriormente substituido por Lidita Inferior, para designar un nivel
de capas compuestas en su mayoría por rocas silíceas blancas amarillentas y algunas capas de
liditas puras. Cáceres y Etayo (1969a) elevan a la categoría de Formación a las Liditas Inferior y
Superior.
Descripción Litológica
La Lidita Inferior en la sección de Río Vichia tiene un espesor de 76 m y se caracteriza por chert
gris marrón en capas delgadas planoparalelas con intercalaciones de lodolita maciza gris oscuro
en la base y de arenitas cuarzosas muy finas de color gris claro hacia el tope. Se analizaron una
sección delgada en la sección del río Vicia, de Formación Lidita Inferior (JFO-31) corresponde a
una roca mixta, siliciclástica y calcárea, granosoportada, con tamaño promedio de grano arena
muy fina, constituida por 50,8% de granos aloquímicos (pellets y oolitos fosfáticos; fragmentos de
peces, briozoos y conchas de bivalvos y foraminíferos) y 49,2% de terrígenos de cuarzo (20%),
chert (3%), feldespato (0,3%), turmalina (0,3%) y matriz arcillosa fosfática (25,6%). La Figura
16 muestra un afloramiento de liditas de la Formación Lidita Inferior.
Figura 16. Afloramiento de liditas de color gris marrón en capas muy delgadas planoparalelas
pertenecientes a la Lidita Inferior en la Sección estratigráfica río Vichia (E1).
47
Posición Estratigráfica y edad
En la Plancha 265 Icononzo el contacto inferior y superior es neto y concordante con el Grupo
Villeta y el Olini medio, respectivamente y se pueden observar en el Río Vichia (F1).
Para el flanco occidental del Valle del Magdalena, Bürgl & Dumit (1954), citan para la Lidita
Inferior, en la región de Girardot - Nariño (Plancha 245), la zona Globigerina cretacea, con los
moluscos Inoceramus peruanus y Texanites aff. serratomargiantus y la consideran como del
Coniaciano tardío; Jaramillo y Yepes (1994), el la región entre Ortega y Coyaima (Plancha 282),
mediante palinología le asignan a la unidad una edad entre el Coniaciano tardío a Santoniano
temprano. Para la parte oriental del Valle del Magdalena en el Río Vichia se tomaron dos
muestras palinológicas, las cuales reportaron los palinomorfos Alisogymnium euclaen y
Dinogymnium ssp. que indicarían edades entre el Santoniano? a Maastrichtiano ?.
Se observa que las determinaciones bioestratigráficas son un poco difusas, de todas maneras la
lidita Inferior se enmarca dentro de un rango entre Coniaciano Tardío a Maastrichtiano y dentro
de este amplio rango se favorece una edad Coniaciano Superior - Santoniano.
Interpretación Paleoambiental
Para la unidad Lidita Inferior se interpreta un ambiente de plataforma externa con influencia de
tormentas.
Descripción Litológica
El Olini Medio, tiene un espesor de 194 m y está conformado por un conjunto homogéneo de
arenitas de cuarzo hialino, friables, de color blanco, de grano fino, con buena redondez y
selección, en capas cuneiformes gruesas a muy gruesas; hacia la base se intercalan lodolitas grises
y arenitas de grano muy fino con laminación interna ondulosa y moderada bioturbación (Figura
15). Se analizó una sección delgada en el Olini Medio (JFO-33); corresponde a cuarzoarenita
(Q= 97,5%, F= 0%, F= 0%) con tamaño de grano fino a muy fino, angular - subangular,
esférico, bien seleccionado; la roca está cementada con 19,3% de sílice.
Los contactos inferior y superior del Olini Medio se observaron netos a transicionales rápidos en
la sección del río Vichia (Figura 15).
48
Para el Olini Medio, Petters (1954), cita Wheelerella magdalenaensis y Anomalina redmondi
sin mencionar ninguna edad. Por su posición estratigráfica se puede asignar una edad Santoniano
Superior.
Interpretación Paleoambiental
Descripción Litológica
La Lidita Superior tiene un espesor de 80,5 m y está compuesta por chert gris oscuro con
laminación muy fina plana paralela, intercalados con arenitas de cuarzo con abundantes pellets
fosfáticos y fragmentos de espinas de peces y limolitas de cuarzo en capas delgadas con restos de
peces y conchas de bivalvos. La Figura 17 muestra un afloramiento típico de la Formación Lidita
Superior.
Figura 17: Afloramiento de liditas en capas muy delgadas planoparalelas hacia la base de la
Lidita Superior. Sección estratigráfica río Vichia. (E1)
49
Posición Estratigráfica y edad
Para la Lidita Superior, Bürgl & Dumit (1954), citan las zonas de Whealeralla sporobulimina y
Siphogenerinoides plummeri y le asignan una edad Campaniano temprano; Jaramillo y Yepes
(1994), le asignan una edad Campaniano.. Para el sector oriental del Valle del Magdalena en la
sección del río Vichia (F1) se tomaron tres muestras palinológicas, las cuales reportaron los
palinomorfos Alisogymnium euclaense, Dinogymnium cf. digitus, Fromea fragilis,
trihydrodinium cf. fragile, Andalusiella polymorpha, Senegalium bicavatum y Senegalium
laevigatum que indicarían una edad del Campaniano?.
Interpretación Paleoambiental
Descripción Litológica
En la sección del río Vichia (F1) (Figura 18), el espesor de la Formación La Tabla es de 140 m
y se compone de cuarzoarenitas de grano muy fino a fino, color blanco, en capas tabulares
gruesas a muy gruesas con laminación interna ondulosa y se hacen friables hacia la parte media de
la sección; en la parte superior se compone de cuarzoarenitas conglomeráticas granodecrecientes
con tamaño de grano entre muy grueso a medio con guijos de cuarzo, en capas gruesas, con
estratificación cruzada en artesa.
El contacto inferior de esta Formación es neto y concordante con la lidita superior del Grupo
Olini. El Contacto superior también es neto y concordante con la Formación Seca.
De Porta (1965), cita Pecten sp., Ostrea sp., Cardium sp. y Natica sp., en la sección tipo.
Bürgl y Dumit (1954), determinaron para la sección Girardot - Nariño (Plancha 245) la presencia
de Siphogenerinoides plummer y S. bramlettei y para la sección Girardot - Melgar
50
51
citan Siphogenerinoides plummeri, S. bermudezi, S. clarki, Vaginulina yadei, Robulus
münsteri, Epistomina caracolla y Gryphaeostrea vomer, asignándole una edad
Maastrichtiano.
De acuerdo con los datos antes citados y por su posición estratigráfica, la Formación La Tabla
abarcaría desde el Campaniano medio – Maastrichtiano.
Interpretación Paleoambiental
Díaz (1994) propone para la Formación La Tabla un ambiente un depósito deltaico dominado
por mareas y llanuras de marea afectada por canales.
3.2.2 CENOZOICO
Descripción Litológica
Aflora en parte occidental de la plancha, formando parte del sinclinal de Cabrera y de otras
estructuras menores; se encuentra representada en general por arcillolitas rojas y abigarradas, con
algunas intercalaciones de arenitas de cuarzo y arcillolitas en capas del gruesas a medias,
formando amplios y extensos valles que contrastan con los escarpes formados por sedimentos del
cretácico.
El límite inferior de esta unidad es concordante, ubicado en la base de una secuencia de arenitas
pertenecientes a la Formación La Tabla y el límite superior es discordante con las arenitas
feldespáticas de la Unidad Lodolitas de Fusagasugá.
52
De Porta (1974) acepta para la Formación Seca una edad Maastrichtiano – Paleogeno, en área
de Girardot, se asume la misma edad para la unidad en la Plancha 265 Icononzo.
Interpretación Paleoambiental
Martínez (en: Acosta y Ulloa, 1997b), indica para la Formación Seca en la Plancha 227, un
ambiente fluvial con extensas llanuras de inundación, donde se formaron suelos tropicales; las
arenitas que se encuentran asociadas a las arcillolitas rojas, podrían deberse a canales
meandriformes, mientras que las arenitas de la base podrían corresponder a progradación de
deltas.
Los Conglomerados del Carmen de Apicalá se propone como una nueva unidad litoestratigráfica
que aplica únicamente al Sinclinal del Carmen de Apicalá, sustituyendo el nombre de Gualanday
Superior propuesto para estos mismos afloramientos por Raasveldt (1956), De Porta (1974) y
Duque y Pérez (1990) ya que pese a la similitud litológica con la Formación Gualanday Superior,
no es clara la relación que tienen los afloramientos del Sinclinal de Carmen de Apicalá con los
afloramientos del Grupo Gualanday en la región de Doima - Gualanday (Plancha 245 y occidente
de la Plancha 264), no hay indicios que muestren una conexión entre las dos unidades
litoestratigráficas (Conglomerados de Carmen de Apicalá y Formación Gualanday Superior); se
considera que los Conglomerados de Carmen de Apicalá fueron producidos por un frente de
cabalgamiento distinto al que originó el depósito de la Formación Gualanday Superior.
Descripción Litológica
53
lodolitas. El espesor medido en la carretera Carmen de Apicalá - Melgar es de 235m (Terraza y
otros, 2001).
En la Plancha 264 Espinal (Caicedo y Terraza, 2000) el contacto inferior es neto con la
Formación Seca en el sector de Melgar y discordante sobre rocas del Cretáceo Superior en el
flanco occidental del Sinclinal de Carmen de Apicalá. El contacto superior es discordante con las
rocas sedimentarias del Grupo Honda; en la Plancha 265 Icononzo la relación de sus límites es
fallada con rocas del Cretácico.
Por su posición estratigráfica sería de edad Oligoceno, ya que esta unidad se encuentra por
encima de la Formación Seca y por debajo de la Formación Honda.
Interpretación Paleoambiental
Duque y Pérez (1990) interpretan el ambiente depósito de esta unidad como de ríos trenzados,
donde los niveles conglomeráticos y arenosos representan barras y los niveles lodosos llanuras de
inundación.
54
presentan en el área de estudio. Helmes (1990) distingue cuatro “complejos” de morrenas
diferentes. que del más reciente al mas antiguo son Complejo de morrenas 4, formado cerca de
13.000 - 12.400Bp, Complejo de morrenas 3, formado cerca de 18.000 - 14.000Bp, Complejo
de morrenas 2, formado cerca de 22.500 - 19.500Bp, Complejo de morrenas 1, formado
durante el pleniglacial medio.
55
4. GEOLOGIA ESTRUCTURAL
4.1.1 Pliegues
56
57
El flanco oriental de los pliegues descritos anteriormente está afectado por la Falla de Nazareth, la
cual pone en contacto rocas de la Formación Une sobre la Formación Chipaque.
4.1.2 Fallas
58
4.1.2.2 Falla de Nazareth
Se presenta al oriente de la población de Nazareth (B11), corresponde a un cabalgamiento que
atraviesa la Plancha con dirección N10°E, vergencia hacia el occidente y buzamiento entre 30 y
45°, el cual es deducido del corte geológico. Es la estructura de mayor longitud en el área que
pone en contacto rocas de la Formación Une sobre rocas de la Formación Chipaque (H 9 al A
12). El trazo de la falla sigue hacia el norte entrando en la Plancha 246 Fusagasugá y hacia el sur
se interna en la Plancha 284.
Esta zona se encuentra ubicada entre la Falla de Tasajeras y el Sistema de fallas de Quininí
(Figura 19). La conforman rocas del Cretácico Superior y del Neógeno, las cuales forman dos
amplios pliegues sinclinales, separados por pequeños anticlinales apretados que están afectadas
por fallamiento inverso con planos inclinados hacia el oriente. Las estructuras más importantes de
este sector son:
59
4.2.1 Pliegues
4.2.2 Fallas
60
son la Falla El Pilar, Falla el Atadero, Falla La Florida, las cuales generan un sistema imbricado
que generan cuñas del Grupo Guadalupe y la Formación Chipaque. Pone en contacto rocas de la
Formación Chipaque y el Grupo Guadalupe sobre las Lodolitas de Fusagasugá. Este sistema
podría corresponder con una estructura antiforme tumbada, de plano axial vergente hacia el
occidente y flancos afectados por fallas.
Se extiende desde el Sistema de Fallas de Quininí hacia el occidente (Figura 19). Este bloque se
caracteriza al norte por presentar fallas de cabalgamiento imbricadas que ocasionan la repetición
en forma de escamas de rocas cretácicas, que involucran pequeños pliegues con dirección
promedio N20°E y un amplio pliegue sinclinal al sur.
61
otras estructuras repite el Grupo Olini y lo coloca sobre el Grupo Villeta y las lodolitas de
Fusagasugá (Figura 19).
La Plancha 265 Icononzo se dividió en tres bloques tectónicos denominados Oriental, Central y
Valle Superior del Magdalena. A continuación se hará una discusión general de cada uno de estos
bloques.
El bloque Oriental esta subdividido en dos zonas por la Falla de Nazareth. Al oriente de esta falla
se observa una discordancia angular regional entre rocas Paleozoicas que presentan un rumbo
general de N45°E y las rocas del Cretácico inferior con una dirección general N15°E a N20°E,
que se manifiesta en cercanías de la Laguna del Cobre. Las fallas que afectan a estas rocas tienen
una dirección aproximada de N45°E y corresponden a fallas de cabalgamiento con planos
inclinados al suroccidente y pequeños pliegues anticlinales y sinclinales entre ellas.
En el bloque colgante de la Falla Nazareth se produjo un pliegue por propagación de falla que
posteriormente fue afectado por otras fallas las cuales se observan desde la discordancia hacia el
occidente, como una serie de fallas subparalelas, con vergencia hacia el oriente y occidente, con
pliegues apretados entre ellas; afectando principalmente a las rocas de la Formación Une.
El bloque Oriental se ha interpretado como el borde de un antiguo graben donde la Falla del Río
Blanco era una falla normal preexistente en el basamento, que sufrió reactivación invirtiendo su
movimiento. Al occidente de la Falla de Nazareth y hasta la Falla de Tasajeras se presenta una
amplia exposición de la Formación Chipaque afectada por gran cantidad de pliegues y solo una
falla cartografiada (Chochal). No se descarta la existencia de más fallas que estén asociadas a los
pliegues y que estén repitiendo secuencia de esta formación. Este tramo se comporta como un
amplio anticlinal (Anticlinal de los Frailes), con la Formación Une en el nucleo y compuesto en su
mayor parte por la Formación Chipaque que al ser reológicamente dúctil, forma numerosos
repliegues. La falla Tasajeras genera otro pliegue por propagación de falla, el cual produce en el
bloque yacente un sinclinal de crecimiento (Sinclinal de San Juan); esto explica la evidente
diferencia de espesor de las Lodolitas de Fusagasugá entre los flancos oriental y occidental del
sinclinal. Es probable que la Falla Tasajeras fuera una falla normal reactivada.
El bloque Central consta de la Falla de Paquiló que genera el pliegue anticlinal asociado (Anticlinal
de Pueblo Viejo) al oriente de la falla, mediante un pliegue por propagación de falla y un sinclinal
en bloque yacente (Sinclinal de Cabrera), el cual a su vez es cortado por varias fallas de
cabalgamiento y de rumbo.
62
Hacia el occidente desde la Falla de Venecia, hasta la Falla de Portachuelo, se presentan
numerosas fallas de cabalgamiento en un ensamblaje imbricado, las cuales se cortan entre si y
cortan pliegues ya generados, reflejando una estructuración anterior, ahora cortada.
El Bloque del Valle Superior del Magdalena, esta compuesto en general por rocas Cretáceas, las
cuales forman estructuras apretadas y poco continuas. Se deduce esfuerzos compresivos a
probablemente transpresivos, los cuales se evidencian en las rocas de esta edad, al ser
encontradas en secuencias repetidas, en forma de escamas.
El tren estructural para esta zona se presenta con una dirección predominante SW – NE, con
planos inclinados al oriente en las fallas de cabalgamiento. La posible zona de despegue, se
localiza en el Grupo Villeta, ya que se observa que las unidades se repiten, a partir de esta
Formación (A 1).
63
5. RECURSOS GEOLÓGICOS
Los principales recursos de este tipo que se encontraron en la región son los materiales de
construcción y la roca caliza.
Se tiene alguna información (Mutis, 1983) de la existencia de bancos de caliza en las regiones de
Icononzo y Pandi, sin conocerse su extensión, su potencial económico ni su uso.
64
5.1.3 Fosfatos
Los depósitos de roca fosfórica en la región de estudio, ocurren en el Grupo Oliní y en la
Formación Plaeners (Díaz & Gómez, 1988) ubicadas en cercanías de los municipios de Pandi e
Icononzo. Corresponden a ocho capas de roca fosfórica las cuales suman 7.35 m de espesor con
un 17.6% de P2O5 en promedio y se calculan reservas indicadas de 7.5 millones de toneladas
(Díaz & Gómez, 1988).
Estos recursos están representados por el carbón y los hidrocarburos, que en los últimos años ha
cobrado importancia por el hallazgo del campo Guando en cercanías de Melgar Tolima.
5.2.1 Carbón
En el capitulo de estratigrafía se mencionó que la Formación Guaduas en esta área no presenta
mantos de carbón, sin embargo Mutis (1983) menciona algunos mantos de 0.40 a 0.50 m del
yacimiento de Carbonera, ubicado entre los municipios de Icononzo y Pandi que deben
pertenecer a la Formación Guaduas.
5.2.2 Hidrocarburos
El área del bloque colgante de la Falla de Quininí al sur del Municipio de Melgar contiene un
reciente descubrimiento del Campo Guando (B1,B2) con posibilidades entre 150 – 200 millones
de barriles, un crudo de 30grados API; se trata de un yacimiento somero y de baja presión, con
una porosidad del 13% (Carta Petrolera, 2000).
Se han perforado dos seis pozos exploratorios en el campo Guando con promedios de 3.700
pies de profundidad, en búsqueda de la Formación La Tabla,
Se perforó el pozo Villarica 1, en el anticlinal del mismo nombre (G1, G2) el cual resultó seco; en
el resto de la Plancha 265 Icononzo no se han perforado pozos, ni se tiene información de
rezumaderos, sin embargo allí afloran rocas generadoras que van del Albiano al Santoniano como
las Formaciones Fómeque, Chipaque y Grupo Villeta, así como rocas arenosas y clásticas
gruesas potencialmente almacenadoras, como las Formaciones Une, Caballos y La Tabla,
también se presentan unidades de facies arcillosas o clásticas finas que gracias a su baja
permeabilidad pueden actuar como rocas sello. Todo esto unido con el marco tectónico de la
región, da una buena posibilidad de entrampamiento.
65
5.3 RECURSOS HÍDRICOS
66
6. AMENAZAS GEOLÓGICAS
La amenaza sísmica en la Plancha 265 Icononzo, esta relacionada principalmente con el sistema
de Fallas del Borde Llanero o Falla Frontal de la Cordillera Oriental y en menor proporción a las
fallas del borde occidental de la Cordillera Oriental, de las cuales algunas presentan actividad
durante el cuaternario; Estos dos sistemas limitan la Plancha al oriente y occidente, por esta razón
la sismicidad de la Plancha en la parte occidente es intermedia y alta hacia la parte oriente, como
se observa en la Figura 20.
Los principales sismos registrados por las Red Sismológica Nacional de Colombia entre Junio de
1993 y Marzo de 1998 (INGEOMINAS, 1998), en el área de interés y alrededores, aparecen
en la Tabla 4 y localizados en la Figura 21.
Estos eventos son causados por las condiciones propias de los materiales, debido a sus
características físicas y químicas que determinan el grado de meteorización de los mismos.
67
68
69
TABLA 4 : SISMOS REGISTRADOS EN LA PLANCHA 265 ICONONZO
Red Sismológica Nacional de Colombia entre Junio de 1993 y Marzo de 1998 (INGEOMINAS, 1998)
70
71
donde se registran niveles de erosión altos que asociados a precipitaciones altas generan dichos
procesos.
Esta clase de eventos son los causados por manifestaciones violentas de la naturaleza y
comprende entre otros inundaciones, avenida torrencial, vientos huracanados, tempestad,
tormenta y sequía, siendo la inundación uno de los fenómenos mas frecuentes y destructivos en
nuestro país. Son causados principalmente por la elevación del lecho de los ríos, debido a la
acumulación de sedimentos, fuertes épocas invernales entre otros. Los desbordes de los ríos se
producen por lo general en los cursos bajos, en zonas relativamente planas, cuya función es
drenar el exceso de agua ocasionado por las lluvias continuas. El problema consiste en que el
hombre construye o utiliza estas zonas o llanuras de inundación, desconociendo su función
principal.
Históricamente el río Sumapaz que cruza gran parte del área de la Plancha 265 Icononzo se ha
desbordado en varias oportunidades, causando daños en la infraestructura vías incomunicando
poblaciones, ocasionando pérdidas materiales y vidas humanas (Aguirre y Olivera, 1991).
72
7. EVOLUCIÓN GEOLÓGICA
No existe registro sedimentario del Triásico – Jurásico, pero es probable que sea durante esta
época, cuando se registró el fallamiento normal en las rocas del Paleozoico y cuyo registro
sedimentario se observa en el área de Payande (Plancha 245 Girardot) bajo un ambiente
tectónico de retroarco (Bayona y otros, 1994); De acuerdo con este esquema el área oriental de
la Plancha 265 Icononzo, se encontraría cerca al hombro oriental del graben que forma la cuenca
de retroarco, es decir alejada del arco volcánico y afectada por intensa erosión
Debido a estos episodios de extensión se originaron fallas normales que generaron una compleja
red de bloques levantados y hundidos, los cuales pueden explicar los cambios faciales y de
espesor de las rocas que se depositaron encima de esta paleotopografía que se presentan en
algunos sectores de la Cordillera Oriental (Dengo y Covey 1993; Cooper y otros; 1995.)
Después de un periodo de erosión o no deposito (parte baja del Cretácico Inferior) y durante el
avance del mar Cretácico, Hauteriviano Superior y Aptiano se depositaron los Conglomerados
del Río Gallo, en un ambiente transgresivo de alta energía. Al mismo tiempo, ocurre la
acumulación de los sedimentos de la Formación Fómeque, en un ambiente marino somero.
73
Albiano - Cenomaniano, se acumularon depósitos marinos costeros deltaicos de la Formación
Une. No es clara aún la relación entre las Formación Caballos y Une, pero se podría pensar que
se trata de la misma unidad que ha sido tratada con diferente nomenclatura o estas unidades
podrían traslaparse. También es posible que estas unidades no se encuentran conectadas debido
a los bloque generados en el periodo de extensión algo así como dos cuencas pequeñas
separadas por un bloque aún no cubierto por el mar Cretácico para este tiempo.
En el lapso Eoceno Superior, Pleistoceno Medio a Superior y por encima de las Lodolitas de
Fusagasugá no se tiene registro litológico en el área, esto deja abiertas dos posibilidades: No
deposito de sedimentos, o deposito y posterior erosión. Es muy factible que para la región de
estudio se produjo una acumulación y posterior erosión, teniendo en cuenta que hacia el norte, en
la Plancha 246 Fusagasugá parte oriental, no muy lejos del área de interés, se encuentran
depósitos que abarcan desde el Eoceno hasta el Plio-Pleistoceno (Formaciones La Regadera,
74
Usme y Tilatá); estos mismos sedimentos u otras facies diferentes, se pudieron acumular sobre la
región de la Plancha 265 Icononzo y posteriormente erosionarse como consecuencia del
levantamiento de la cordillera Oriental, durante el Plioceno Inferior a Medio, acompañado con
intenso plegamiento y fallamiento. Esta erosión se presentó de manera diferente en las zonas
adyacentes a la Plancha 265 Icononzo, debido a una tectónica de desplazamiento de bloques.
Finalmente algunos de estos bloques fueron afectados por las glaciaciones del Pleistoceno cuya
evidencia se aprecia en la región oriental denominada Páramo de Sumapaz, donde se observan
circos glaciares, valles en U y depósitos de morrenas. Ya en el Holoceno las corrientes de los ríos
acumularon sedimentos aluviales, de terrazas y flujos fluvioglaciares.
75
8. BIBLIOGRAFIA
ACOSTA, J.E., 1995. Structural Evolution of the Colombian Eastern Cordillera Foothills (Thesis
of Msc Applied Structural Geology & Rock Mechanics). Imperial College of Science,
Technology & Medicine, University of London.
ACOSTA J. Y ULLOA C., 1997a. Memoria Explicativa del Mapa Geológico del Departamento
de Cundinamarca. INGEOMINAS, Bogotá.
ACOSTA J. Y ULLOA C., 1997b. Memoria explicativa de la Plancha 227 “Bogotá NW”.
INGEOMINAS. Bogotá.
ACOSTA, J. y ULLOA, C., 1998. Mapa Geológico de la Plancha 246 “Fusagasugá”. Escala
1:100.000. INGEOMINAS. Bogotá.
AIS 300 (COMITÉ) – AMENAZA SISMICA - 1998. Estudio General de Amenaza Sísmica
de Colombia. Publicación Especial de INGEOMINAS, Segunda Edición, Santafé de
Bogotá.
ARIAS, A., PULIDO, O. Y MORA, M., 1990. Geología y Geoquímica del área Caño Negro-
Santa María del Bata. Inf. No. 2111 INGEOMINAS. Bogotá.
BARRAGAN, B., Y CRUZ, P., 1992. Caracterización Sedimentológica de las facies clástica
basal del Cretáceo en el Páramo de Sumapaz. (Trabajo de Grado). Universidad Nacional
de Colombia. Bogotá.
76
BAYONA, G., GARCIA, D. y MORA, G., 1994. La Formación Saldaña: Producto de la
Actividad de Estratovolcanes Continentales en un Dominio de Retroarco. En: Estudios
Geológicos del Valle Superior del Magdalena, P: I-1 - I-21. Santafé de Bogotá.
BELTRAN, N. & GALLO, J., 1968. Guidebook to the geology of the Neiva Sub - basin, Upper
Magdalena Basin (Southern Portion). In: Geological Field Trips, Colombia, 1958-1978.
Colombian Society of Petroleum Geologists and Geophysicists, p:253-276. Bogotá.
BÜRGL, H., 1961. Historia Geológica de Colombia. Revista Academia Colombiana de Ciencias
Exactas Físicas y Naturales: V. XI, No.43, p.137-191. Bogotá.
BÜRGL, H., 1961. Historia Geológica de Colombia. Revista Academia Colombiana de Ciencias
Exactas Físicas y Naturales: V. XI, No.43, p.137-191. Bogotá.
CACERES, C. y ETAYO, F., 1969a. Bosquejo Geológico de la Región del Tequendama. 1er.
Congreso Colombiano de Geología, opúsculo guía de la excursión pre - congreso: p.1-
22. Bogotá.
CACERES, C., ETAYO, F., LLINAS, R., RUBIANO, M. y PEREZ, L., 1970. Mapa
Geológico del Cuadrángulo L-10, Fusagasugá. Escala 1:100.000. INGEOMINAS.
CAMARGO, G., 1995. Elementos estructurales del área de la Sabana de Bogotá y alrededores.
Memorias VI Congreso Colombiano del Petróleo: V. I, pp197-220, Bogotá.
CAMPBELL, C., 1962. A Guide Book Describing a Section Thruogh the Cordillera Oriental of
Colombia Between Bogotá and Villavicencio. IV Annual Field Conf. Colombian Society
of Petroleum, Geology and Geophisic, 29p. Bogotá.
77
CARTA PETROLERA, 2000. El petróleo de Guando el descubrimiento de la década Revista
periódica sobre noticias de interés en los temas del Petróleo. Ecopetrol: julio – agosto del
2000. Bogotá.
COOPER, M., ADDISON, F., ALVAREZ, R., CORAL, M., GRAHAM, R., HAYWARD,
A., HOWE, S., MARTINEZ, J., NAAR, J., PEÑAS, R., PULHAM, A. y TABORDA,
A., 1995. Basin development and tectonic History of the Los Llanos Basin, Eastern
Cordillera, and Middle Magdalena Valley, Colombia. AAPG Bulletin, V.79, No. 10.
DENGO, C., COVEY, M.C. 1993. Structure of the Eastern Cordillera of Colombia: Inplication
for trap styles and regional tectonics. AAPG Bulletin: V. 77 p 1315 – 1337.
DE PORTA, J., 1965. Estratigrafía del Cretácico Superior y Terciario en el Extremo Sur del
Valle Medio del Magdalena. Boletín Geológico Universidad Industrial de Santander
No.19, p.5-30. Bucaramanga.
DE PORTA, J., 1974. Léxique Stratigraphique International, Colombie: V.V, Fasc.4B, 629p.
París.
78
DUNHAM, R.J., 1962. Classification of Carbonate rocks according to depositional textures. In :
W. E. Ham (ed.). Classification of Carbonate rocks. The American Association of
Petroleum Geologists, Memoir 1, p.108-121.
ETAYO, F, 1994. A Modo de Historia Geológica del Cretácico del Valle Superior del
Magdalena. En : Estudios Geológicos del Valle Superior del Magdalena, XX-1 - XX-5.
Santafé de Bogotá.
FLOREZ, M. y CARRILLO, G., 1994. Estratigrafía de la sucesión litológica basal del Cretácico
del Valle Superior del Magdalena. En: Estudios Geológicos del Valle Superior del
Magdalena. Publicación Especial Universidad Nacional de Colombia- ECOPETROL,
p:II-1 - II-26. Santafé de Bogotá.
FOLK R., 1954. “The distinction between grain size and mineral composition in sedimentary rock
nomenclature” Journal. of Geology. V 62, No 4: p.344-359.
GEOESTUDIOS LTDA, 1987. Geología del área de Villarica - Dolores, Tolima, Colombia.
Para: Petro - Canada Oil And Gas Inc. ECOPETROL, Informe 1577, 80p, 12 figuras, 2
anexos. Bogotá.
GÓMEZ, H., 1993. Mapa geológico del Valle Alto del Magdalena, sur del Tolima y norte del
Huila (Escala 1:200.000): Memoria explicativa. Revista CIAF, Volumen 14, No. 1, p:
35-66. Bogotá.
GROSSE, E., 1935. (escrito en 1930). Acerca de la geología del sur de Colombia. Informe
rendido al Ministerio de Industrias sobre un viaje al Huila y Alto Caquetá. Compilación de
Estudios Geológicos.
79
HELMES, K., 1990. Neogen-Quaternary Geology of the High Plain of Bogotá (Eastern
Cordillera, Colombia): Stratigraphy Paleoenvironments and Landscape Evolution. Thesis
Ph.D., University of Amsterdam, Hugo de Vries Laboratory. 278p. Amsterdam.
HETTNER, A., 1892. Die Kordillere von Bogotá. Peterm. Mitt. Erg. Bd.22, Helft No.104,
131p. Bogotá.
HOORN, C., 1988. Quebrada del Mochuelo, Type Locality of the Bogotá Formation: a
Sedimentological, Petrographical and Palynological Study. Hugo de Vries Laboratory,
University of Amsterdam, (unpublished report), pp.1-24.
HUBACH, E., 1931. Geología Petrolífera del Departamento de Norte de Santander. Servicio
Geológico Nacional: Informe176 Bogotá.
HUBACH, E., 1945 (escrito en 1933). La Región de Panga - Panga, al Noreste de Choachí
(Cundinamarca). Compendio de Estudios Geológicos Oficiales de Colombia
INGEOMINAS, Tomo 6, pp.27-37. Bogotá.
HUBACH E., 1947 (escrito en 1933). – Exploraciones Geológicas del terreno situado abajo
de la confluencia de los riachuelos Tunjuelo y Chisacá, Cundinamarca, t.7, p. 33-38,
Bogotá.
INGEOMINAS, 1997. Memoria explicativa del Atlas Geológico de Colombia (Versión 1.0),
INGEOMINAS, Bogotá.
INVENTARIO MINERO NACIONAL, 1995. Base de datos del Catastro Minero del
Ministerio de Minas (inédito). Bogotá
80
JARAMILLO, C. y YEPES, O., 1994. Palinoestratigrafía del Grupo Olini (Coniaciano -
Campaniano), Valle Superior del Magdalena, Colombia. En: Estudios Geológicos del
Valle Superior del Magdalena. Publicación Especial Universidad Nacional de Colombia –
ECOPETROL, p: XVII-1 - XVII-17. Santafé de Bogotá.
JULIVERT, M., 1963. Los Rasgos Tectónicos de la Región de la Sabana de Bogotá y los
Mecanismos de Formación de las Estructuras. Boletín de Geología Universidad Industrial
de Santander Nos.13-14, pp.1-102. Bucaramanga.
JULIVERT, M., 1968. Léxique Stratigraphique International. Ameriquen Latine, Colombie: V.5,
Fas.4a, 651p. París.
KOTTLOWSKI, F., 1965. Measuring Stratigraphic Sections. De. Richard H. Johns, 253p.
LAVERDE, F.E., 1989. Stratigraphy of the Tertiary Sequence Southwest of Bogotá, Colombia :
Northeastern Upper Magdalena Valley, Western Borde of the Cordillera Oriental.
(Thesis MS. Unpublished). University of South Carolina, Columbia, SC, USA. p.6.
MOJICA, J., y FRANCO, R., 1992. Estructura y Evolución Tectónica del Valle Medio y
Superior del Magdalena. Geología Colombiana No.17, p.41-64. Bogotá.
MOJICA Y VILLARROEL, C., 1992. Sobre la distribución facies del Paleozoico Inferior
sedimentario en el extremo NW de Suramerica. Geología Colombiana: No17, p. 219-
226. Bogotá.
NUÑEZ, A. y Otros, 1996. Mapa Geológico del Departamento del Tolima. Memoria
Explicativa. Escala 1:250.000. INGEOMINAS. Ibagué.
81
PARIS, G. y ROMERO, J.A., 1993. Fallas Activas en Colombia. Informe 2177,
INGEOMINAS. Cali.
PEREZ, G. y SALAZAR, A., 1978. Estratigrafía y Facies del Grupo Guadalupe. Geología
Colombiana No.10, p. 7-85. Bogotá.
PETTERS, V., 1954. Tertiary and Upper Cretaceous Foraminifera From Colombia, S.A. Contr.
Cush. Found. Foram. Res. V.5, Parte 1, No.99, p.37-41. Bogotá.
PETTIJOHN, F., POTTER P., SIEVER, R., 1973. “Sand and Sandstone” Springer - Verlag.
618 p. New York.
PULIDO, O., GOMEZ, L. Y MARIN P., 1998. Geología de la Plancha 266 Villavicencio.
Escala 1:100.000. INGEOMINAS. Bogotá.
RENZONI, G., 1962. Apuntes acerca de la litología y tectónica de la zona al este y suroeste de
Bogotá. Boletín . Geológico. , V. 10, No. 1-3, p. 59-79.
RENZONI, G, 1965. Geología del Cuadrángulo L-11 Villavicencio, escala 1:200.000 Servicio
Geológico Nacional e Inventario Minero Nacional , Bogotá.
RODRÍGUEZ, E., y ULLOA, C., 1976. Geología del Cuadrángulo K-12, Guateque. Informe
1701. INGEOMINAS.
82
SANABRIA, A., y TELLEZ, G., 1992. Diagénesis y ambiente de acumulación de la Formación
Une en un área al suroeste de Bogotá.(Trabajo de Grado). Universidad Nacional de
Colombia. Bogotá.
STUTZER, O., 1934. Sobre la Geología de la Parte Media del Valle del Magdalena. Compendio
de Estudios Geológicos Oficiales de Colombia: t.2, p.183-209. Bogotá.
ULLOA, C. y RODRIGUEZ, E., 1979. Geología del Cuadrángulo K-12, Guateque. Boletín
Geológico INGEOMINAS, V.22, No.1, pp.5-55. Bogotá. (Tomado del informe interno
1701, de 1976)
VAN DER HAMMEN, T., 1957. Estratigrafía Palinológica de la Sabana de Bogotá. Boletín
Geológico, Servicio Geológico Nacional, Vol.5, No.2, pp.187-203. Bogotá.
VAN DER HAMMEN, T., 1958. Estratigrafía del Terciario y Maastrichtiano Continentales y
Tectonogénesis de los Andes Colombianos. Boletín Geológico del Servicio Geológico
Nacional: V.6, No.1-3, p.67-128. Bogotá.
VERGARA, L., 1994. Stratigraphic, micropaleontologic and organic geochemical relations in the
Cretaceous of the Upper Magadalena Valley, Colombia. Giessener Geologische
Schriften, No. 50. Lenz-Verlag. Giessen ed. 179p. Giessen.
VILLAMIL, T., 1998. Chronology, relative sea - level history and a new sequence stratigraphic
model for basinal cretaceous facies of Colombia. in: Paleogeographic evolution and non-
glacial eustasy, northern South America, SEPM, Special Publication, No. 58, p:161-217.
VILLAMIL T., 1999. Campanian – Miocene tectonostratigraphy, depocenter evolution and basin
devepment of Colombia and western Venezuela. Paleogeography, Paleoclimatology,
Paleoecology: No 153, p. 239-275.
83
WOKITTEL,R., 1953. Aspectos del yacimiento de caliza en la hoya del cobre, Páramo de
Sumapaz, al sur de Bogotá. Boletín Geológico: V. 1, No.5, Bogotá.
84
