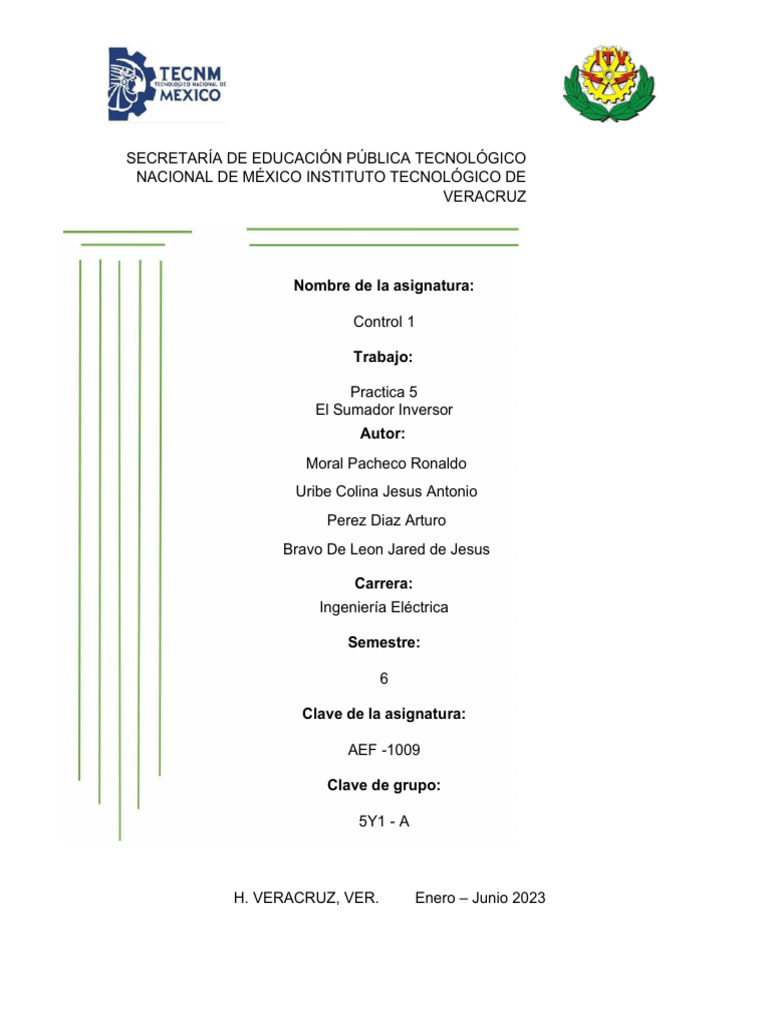

SECRETARÍA DE EDUCACIÓN PÚBLICA TECNOLÓGICO

NACIONAL DE MÉXICO INSTITUTO TECNOLÓGICO DE

VERACRUZ

Nombre de la asignatura:

Control 1

Trabajo:

Practica 5
El Sumador Inversor
Autor:
Moral Pacheco Ronaldo
Uribe Colina Jesus Antonio
Perez Diaz Arturo
Bravo De Leon Jared de Jesus

Carrera:
Ingeniería Eléctrica

Semestre:

Clave de la asignatura:

AEF -1009

Clave de grupo:

5Y1 - A

H. VERACRUZ, VER. Enero – Junio 2023

 Práctica No. 5

El sumador inversor

Objetivo General:
El alumno conocerá el funcionamiento del OpAmp en el circuito sumador inversor.

Objetivos Específicos:
- Saber cuál es el concepto de sumador inversor.
- Elaborar el circuito correspondiente para conocer el correcto funcionamiento
del sumador inversor.

Antecedentes
Un amplificador sumador es un circuito creado por medio de amplificadores
operacionales el cual está en capacidad de sumar o unir dos señales de entrada.

𝑒1

𝑒2

𝑒𝑛

𝑒𝑜 = −(𝑅𝑓/R1 𝑒1 + 𝑅𝑓/R2 𝑒2 + ⋯ + 𝑅𝑓/Rn 𝑒𝑛)

Investigación preliminar
Podemos usar el amplificador operacional para sumar varias señales, con su tierra
común. Un amplificador de este tipo se denomina amplificador sumador.
Amplificadores de este tipo se encuentran en cualquier mesa de mezclas.
 Es más que un amplificador inversor con dos
entradas, y, por lo tanto, con dos resistencias de entrada. Para facilitar el análisis
pondremos estas dos resistencias iguales (R1).

Otra característica interesante de esta configuración es el hecho de que la mezcla

de señales lineales, en el nodo suma, no produce interacción entre las entradas,
puesto que todas las fuentes de señal alimentan el punto de tierra virtual. El circuito
puede acomodar cualquier número de entradas añadiendo resistencias de entrada
adicionales en el nodo suma.

Aunque los circuitos precedentes se han descrito en términos de entrada y de

resistencias de realimentación, las resistencias se pueden reemplazar por
elementos complejos, y los axiomas de los amplificadores operacionales se
mantendrán como verdaderos. Dos circuitos que demuestran esto, son dos nuevas
modificaciones del amplificador inversor.

Material y Equipo:
• Osciloscopio
• Amplificador 741
• Fuente de alimentación
• Generador de funciones

• Resistencias (3 de 1MΩ)
• Laptop
• Programa Proteus (u otro)

Desarrollo:
En esta práctica se implementará un sumador de dos entradas, una de ellas es una
onda seno y la otra un voltaje de CD.
Se comprobará que el circuito esté sumando las dos señales de entrada.
Se deberá de llevar a cabo la práctica tanto virtualmente como físicamente y se
deberá de hacer una tabla de comparación con los resultamos obtenidos;
matemática, virtual y físicamente.
 Se implementará un sumador inversor con 2
entradas.

Si R1 = R2 = RF = 1MΩ
𝑒𝑜 = −(𝑒1 + 𝑒2)

De acuerdo con la práctica el propósito es obtener una señal invertida y que a su

vez sea la suma de dos voltajes, se introduce una señal de entrada de 2 Vpp y una
fuente de CD de 3V a 6 V, y resistencias las cuales serán iguales que nuestra
resistencia de referencia, con valor de 1MΩ.

Resultados:
Conclusión:
Podemos notar que cuando el canal se B se coloca en AC se cola al nivel del canal
A, viendo su variación de 4 secciones.
