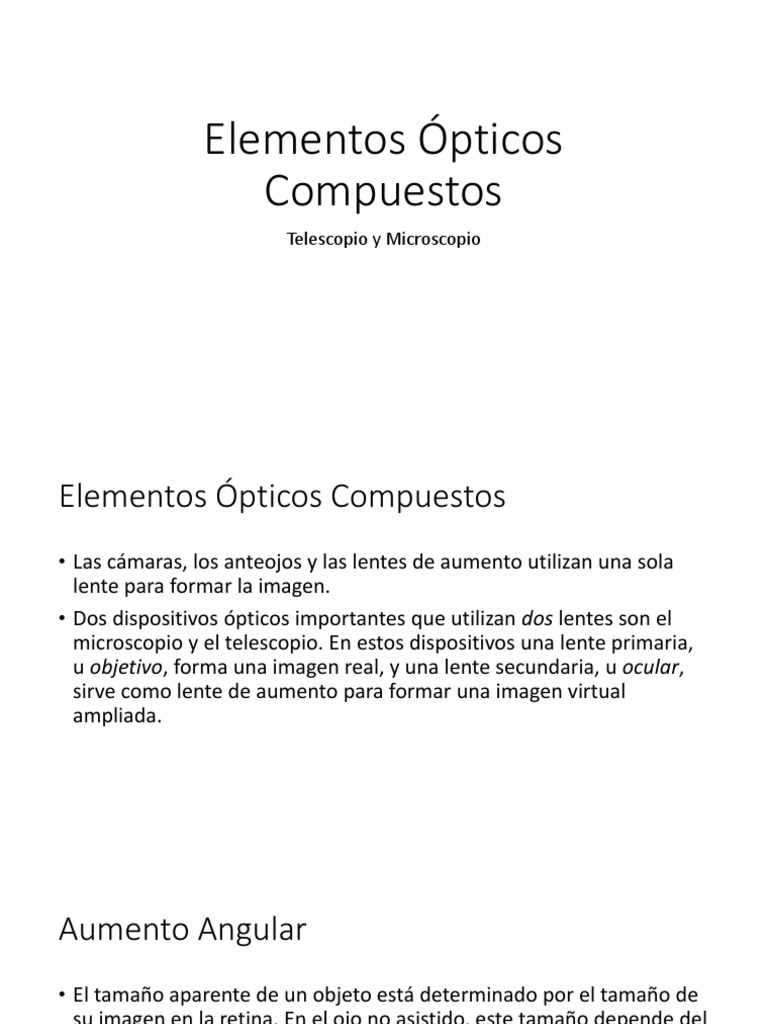

Elementos Ópticos

Compuestos
Telescopio y Microscopio
Elementos Ópticos Compuestos
• Las cámaras, los anteojos y las lentes de aumento utilizan una sola
lente para formar la imagen.
• Dos dispositivos ópticos importantes que utilizan dos lentes son el
microscopio y el telescopio. En estos dispositivos una lente primaria,
u objetivo, forma una imagen real, y una lente secundaria, u ocular,
sirve como lente de aumento para formar una imagen virtual
ampliada.
Aumento Angular
• El tamaño aparente de un objeto está determinado por el tamaño de
su imagen en la retina. En el ojo no asistido, este tamaño depende del
ángulo 𝜃 que subtiende el objeto en el ojo, conocido como su
tamaño angular. Para observar de cerca un objeto pequeño, como un
insecto o un cristal, lo acercamos al ojo para que el ángulo
subtendido y la imagen retiniana sean lo más grandes posible. Sin
embargo, el ojo no puede enfocar nítidamente objetos más próximos
que el punto cercano; por lo tanto, el tamaño angular de un objeto es
máximo (es decir, subtiende el ángulo de visión más grande posible)
cuando se encuentra en el punto cercano.
Aumento Angular
Aumento Angular
25 𝑐𝑚
•𝑀=
𝑓
• Parecería que es posible agrandar el aumento angular tanto como se
desee reduciendo la distancia focal f. De hecho, las aberraciones de
una lente simple biconvexa establecen un límite de M entre
aproximadamente 3x y 4x. Si se corrigen estas aberraciones, se puede
alcanzar un aumento angular de hasta 20x. Cuando se necesita un
aumento aún mayor, por lo general se utiliza un microscopio
compuesto.
Microscopio
• Cuando se necesita un aumento
mayor que el obtenido con una lente
de aumento simple, el instrumento
que se utiliza normalmente es el
microscopio, también conocido como
microscopio compuesto.
• Para analizar este sistema aplicamos
el principio de que una imagen
formada por un elemento óptico
como una lente o espejo puede
servir como objeto de un segundo
elemento.
Microscopio
• Esta imagen de microscopio
muestra organismos unicelulares
de aproximadamente 0.2 mm de
diámetro.
• Microscopios ópticos comunes
pueden mostrar características tan
pequeñas como 2𝑥10−7 𝑚, que
son comparables con la longitud
de onda de la luz.
Microscopio
• Lo que importa al mirar a través
de un microscopio es el aumento
angular M. El aumento angular
total del microscopio compuesto
es el producto de dos factores. El
primero de ellos es el aumento
lateral 𝑚1 del objetivo, el cual
determina el tamaño lineal de la
imagen real I; el segundo factor
es el aumento angular 𝑀2 del
ocular.
Microscopio
• 𝑀 = 𝑚1 𝑀2

25 (𝑐𝑚)𝑠1´
•𝑀=
𝑓1 𝑓2
• Casi todos los microscopios ópticos tienen un “revólver” giratorio con
tres o más objetivos de diferente distancia focal, con lo cual es posible
ver el mismo objeto a diferentes aumentos.
Telescopio
• El sistema óptico de un telescopio es semejante al de un microscopio
compuesto. En ambos instrumentos, la imagen formada por un
objetivo se observa a través de un ocular.
• La diferencia fundamental es que el telescopio se utiliza para ver
objetos grandes situados a enormes distancias, y el microscopio sirve
para ver objetos pequeños muy cercanos. Otra diferencia es que
muchos telescopios utilizan un espejo curvo y otros una lente, como
objetivo.
 Telescopio
• Telescopio Astronómico refractor tipo Kepler
Telescopio
• Aumento de un telescopio refractor tipo Kepler

𝑓1
•𝑀= −
𝑓2
• Donde 𝑓1 es la distancia focal de la lente objetivo y 𝑓2 es la distancia
focal de la lente ocular.
• Típicamente, los telescopios no tienen objetivos intercambiables; en
cambio, el aumento se modifica utilizando distintos oculares de
diferente distancia focal 𝑓2 .
Telescopios reflectores
Aberraciones
• Aberraciones esféricas
• se presentan debido a que los focos de los rayos alejados del eje principal de una lente (o espejo)
esférica son diferentes de los focos de rayos con la misma longitud de onda que pasan cerca del
eje. Los rayos que pasan a través de puntos cercanos al centro de la lente forman una imagen mas
lejos de la lente que los rayos que pasan a través de puntos cerca de los bordes. Muchas cámaras
fotográficas tienen una abertura ajustable para controlar la intensidad de la luz y reducir la
aberración esférica. (Una abertura es un orificio que controla la cantidad de luz que pasa a través
de la lente.) Conforme el tamaño de la abertura disminuye se producen imágenes mas nítidas
porque, en el caso de una pequeña abertura, solo la parte central de la lente queda expuesta a la
luz y debido a eso, un mayor porcentaje de los rayos son paraxiales. Sin embargo, al mismo
tiempo, pasa menos luz a través de la lente. Con la finalidad de compensar esta menor intensidad
luminosa, se utiliza mas tiempo de exposición. En el caso de los espejos, la aberración esférica se
minimiza mediante una superficie reflejante parabólica en lugar de una superficie esférica. De
cualquier modo, las superficies parabólicas se utilizan muy poco, ya que aquellas con una óptica
de alta calidad resultan muy costosas de fabricar. Los rayos de luz paralelos que inciden en una
superficie parabólica se enfocan en un punto común, independiente de su distancia al eje
principal. Estas superficies reflectoras parabólicas se utilizan en muchos telescopios astronómicos
a fin de mejorar la calidad de la imagen.
Aberraciones
Aberraciones
• Aberraciones cromáticas
• El fenómeno de dispersión, por medio de la cual un índice de refracción de
un material se modifica en función de la longitud de onda. Debido a este
fenómeno, cuando pasa luz blanca a través de una lente, los rayos violeta
se refractan mas que los rojos. Otras longitudes de onda tienen focos
intermedios entre la luz roja y la violeta, lo que causa una imagen borrosa,
llamada aberración cromática. La aberración cromática para el caso de una
lente divergente también da como resultado una distancia focal mas corta
para la luz violeta que para la luz roja, pero en la cara frontal de la lente. La
aberración cromática puede reducirse de manera significativa al combinar
una lente convergente fabricada con un clase de vidrio y con una lente
divergente hecha con otra clase de vidrio.
Aberraciones
Aberraciones
• El ojo humano también está sujeto a aberraciones, pero son mínimas.
La aberración esférica, por ejemplo, se minimiza porque 1. la córnea
es menos curva en los bordes que en el centro y 2. el cristalino es
menos denso en los bordes que en el centro. Ambos efectos hacen
que los rayos en los bordes exteriores se doblen con menos
intensidad, lo que ayuda a reducir la aberración esférica. La
aberración cromática se compensa parcialmente porque el cristalino
absorbe en forma considerable las longitudes de onda más cortas y la
retina es menos sensible a las longitudes de onda azul y violeta. Ésta
es justo la región del espectro donde la dispersión (y, por
consiguiente, la aberración cromática) es mayor.
Problemas
En un proyector de diapositivas o películas, la película actúa como el
objeto cuya imagen se proyecta sobre una pantalla. Si una lente de 105
mm de distancia focal proyectará una imagen sobre una pantalla a 6.50
m de distancia, ¿a qué distancia de la lente debe estar la diapositiva? Si
la diapositiva tiene 36 mm de ancho, ¿qué tan ancha será la imagen
sobre la pantalla?
Problemas
Una vela encendida se coloca 36 𝑐𝑚 enfrente de una lente convergente
con distancia focal 𝑓1 = 13 𝑐𝑚, la cual, a la vez, está a 56 𝑐𝑚 enfrente
de otra lente convergente con distancia focal 𝑓2 = 16 𝑐𝑚.
a) Dibuje un diagrama de rayos y estime la ubicación y el tamaño
relativo de la imagen final.
b) Calcule la posición y el tamaño relativo de la imagen final.
Problemas
Una lente convergente de 34.0 cm de distancia focal está 24.0 cm
detrás de una lente divergente. Luz paralela incide sobre la lente
divergente. Después de pasar a través de la lente convergente, la luz de
nuevo es paralela. ¿Cuál es la distancia focal de la lente divergente?
 Problemas
• Pequeña planta ubicada cerca de una lente delgada. El rayo que se ilustra es uno de los rayos principales de la
lente. Cada cuadro equivale a 2.0 cm a lo largo de la dirección horizontal, pero la dirección vertical no está a la
misma escala. Utilice la información del diagrama para responder las siguientes preguntas:
• a) A partir sólo del rayo mostrado, defina qué tipo de lente es ésta (convergente o divergente).
• b) ¿Cuál es la distancia focal de la lente?
• c) Localice la imagen dibujando los otros dos rayos principales.
• d) Calcule dónde debería estar la imagen y compare este resultado con la solución gráfica en el inciso c).
Investigue
• Lente de Fresnel
