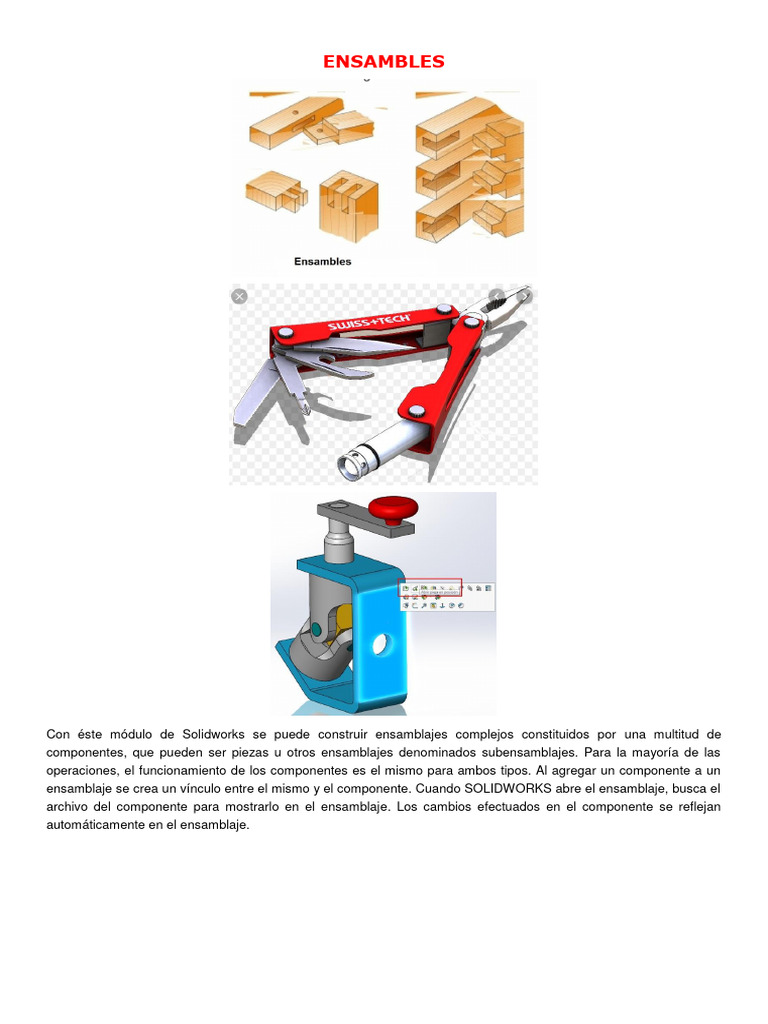

ENSAMBLES

Con éste módulo de Solidworks se puede construir ensamblajes complejos constituidos por una multitud de
componentes, que pueden ser piezas u otros ensamblajes denominados subensamblajes. Para la mayoría de las
operaciones, el funcionamiento de los componentes es el mismo para ambos tipos. Al agregar un componente a un
ensamblaje se crea un vínculo entre el mismo y el componente. Cuando SOLIDWORKS abre el ensamblaje, busca el
archivo del componente para mostrarlo en el ensamblaje. Los cambios efectuados en el componente se reflejan
automáticamente en el ensamblaje.
La extensión del nombre de documentos de ensamblajes es .sldasm.

Al colocar un componente (una pieza individual o un subensamblaje) en un ensamblaje, el archivo de componente

queda vinculado al archivo de ensamblaje. El componente aparece en el ensamblaje; los datos del componente
permanecen en el archivo de origen del componente. Cualquier cambio que realice en el archivo de componente
actualiza el ensamblaje.

Para crear un ensamblaje a partir de una pieza:

1. Haga clic en Crear ensamblaje desde pieza/ensamblaje (barra de herramientas Estándar) o

en Archivo > Crear ensamblaje desde pieza.

Se abre un ensamblaje con el PropertyManager Insertar componente activo.

2. Haga clic en la zona de gráficos para agregar la pieza al ensamblaje.

 SOLIDWORKS hace que el primer componente sea fijo.

Tutorial.
A partir del dibujo 2D y del 3D realizar el siguiente ensamble. Asignando materiales a casa pieza. Indicar la
masa de cada componente.

Elaboración del Eslabón, pieza1

Para asignar materiales en el gestor de propiedades hacemos clip en Material<sin especificar>

Y entre la gran variedad de materiales de sw escogemos aceros aleados y aleaciones de Cu

Para conocer las propiedades físicas del objeto3D hacemos clip en Calcular y Propiedades físicas.

Iniciamos el ensamble, hacemos clip en nuevo y tenemos:

Nuestra interface de trabajo se convierte en:

Hacemos clip en Examinar y convocamos o llamamos a la pieza1.

La letra (f) entre paréntesis indica que está fija, las demás que convoquemos deberán adaptarse a ella. Convocamos
por 2da vez la pieza 1
Para realizar el primer sub ensamble haremos uso de relaciones, haciendo clip en los agujeros indicamos que deben
ser concéntricos.

Las piezas deberán optar una posición en que los agujeros son concéntricos.
Desde este momento, como la pieza 1 es fija, la pieza2, solo podrá rotar a través del eje de los agujeros concéntricos

Hacemos clip en ensamblaje, insertar componente y convocamos al pin corto.

Hacemos clip en relaciones de posición y luego clip en el interior de los agujeros concéntricos y en la superficie
exterior del Pin corto. Aceptamos y tenemos:
Como la cara exterior del Pin corto, sobresale de la cara de la Pieza2, nuevamente hacemos uso de relaciones de
posición, para las caras del pin y la pieza2 sea coincidentes.

Ahora ensamblamos el Pin Largo en los agujero de la pieza 1

Seguimos el mismo procedimiento, hacemos clip en ensamblaje, clip en insertar pieza y convocamos al Pin largo.

Luego hacemos uso de relaciones de posición y colocamos el Pin largo en los agujeros.

Aceptamos y obtenemos:
Hacemos coincidir la cara del Pin largo con la cara exterior de la pieza fija.
