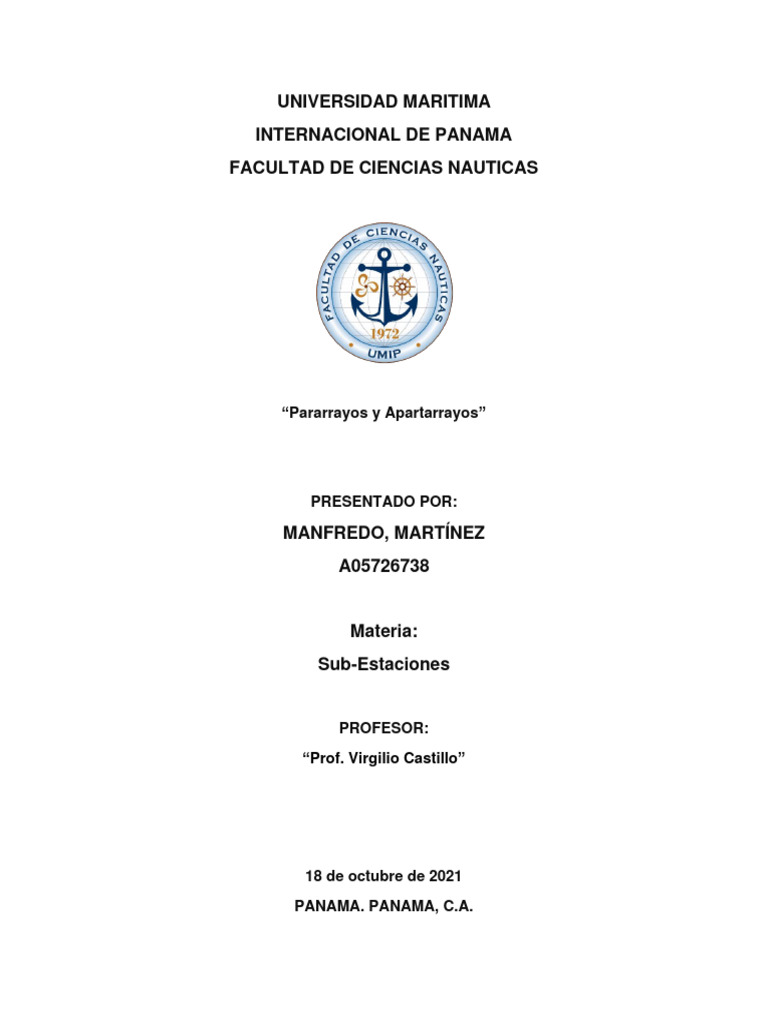

UNIVERSIDAD MARITIMA

INTERNACIONAL DE PANAMA
FACULTAD DE CIENCIAS NAUTICAS

“Pararrayos y Apartarrayos”

PRESENTADO POR:

MANFREDO, MARTÍNEZ
A05726738

Materia:
Sub-Estaciones

PROFESOR:
“Prof. Virgilio Castillo”

18 de octubre de 2021
PANAMA. PANAMA, C.A.
Pararrayos

Objetivo
Es un dispositivo diseñado para protegernos de las mencionadas descargas
atmosféricas.

Componentes
 1. Cabeza de captación

Será de platino o tungsteno, con

revestimiento anticorrosivo. Se solará
en su base el cable de la red
conductora. Corona el mástil, que
será un tubo de acero galvanizado,
de 50 mm de diámetro nominal de
paso.

2. Cable conductor: Será de

cobre rígido desnudo, de 50 mm2 de
sección, discurriendo por el exterior del edificio, quedando sujeto a la
cubierta y muros mediante grapas colocadas a una distancia no mayor de 1
metro, respetando los radios de curvatura, como muestra la figura adjunta,
y quedando embebido en la base inferior por un tubo de protección de
acero galvanizado de 40 mm de diámetro nominal de paso.
3. Toma de tierra: Constituida a base de una pica de cobre de 2 m de longitud
y 14 mm de diámetro.

Tipos de pararrayos

Pararrayos Franklin
Los estudios realizados por Benjamín Franklin a mediados del siglo XVIII han
originado la teoría del sistema de punta, basada en que el gradiente del campo
eléctrico aumenta alrededor del pararrayos debido al aspecto formal de la cabeza,
de manera que, al aproximarse el rayo, el campo eléctrico existente alrededor del
vértice adquiere un valor superior al mínimo para que se produzca la descarga,
propiciándose el drenaje de la corriente del rayo a través del sistema de puesta a
tierra. El ámbito de protección responde a un cono de eje vertical con vértice en la
cabeza de captación y cuya base tiene un radio comprendido entre 1 y 2 veces la
altura de la instalación, siendo un sistema idóneo para edificios con predominio de
la altura respecto a su superficie en planta. (Fig. 5.18).

Pararrayos Faraday

Otro sistema para emplear es el basado en la aplicación de las Leyes de Faraday,

consistiendo en la colocación de unas puntas metálicas a lo largo del antepecho
de la cubierta, separadas entre 20 y 30 metros, quedando enlazadas entre sí,
mediante un cable de cobre y colocando unos conductores "a tierra"
independientes, con lo que el rayo, en el caso de caer sobre el edificio, se disipa a
tierra sin causar perjuicios.

La protección que se consigue es la del paralelepípedo que encierra más un cono

de protección igual al pararrayos de punta, siendo idóneo para edificios con
predominio de superficie en planta respecto a la altura. (Fig. 5.19).[1]
Pararrayos Pasivos

Los pararrayos pasivos no actúan previo a la caída del rayo, ejerciendo su función
únicamente cuando la descarga atmosférica impacta contra ellos. El pararrayos
pasivo fomenta la caída del rayo por la presencia de cargas eléctricas positivas en
su punta, que ascienden desde la toma de tierra. Cuando se ubica a una
determinada altura, este instrumento se vuelve un punto favorable para las
descargas eléctricas, evitando que impacten contra el edificio.

Los pararrayos pasivos no incrementan el rango del trazador ascendente asociado

a ellos, por lo que no pueden captar los rayos en puntos muy altos. Debido a esto,
los pararrayos pasivos no ofrecen una cobertura de protección muy amplia,
limitándose únicamente a los edificios en que están ubicados.

Tanto los pararrayos pasivos como los activos son una evolución posterior a los
pararrayos radiactivos, que fueron muy populares durante la década de los
cincuenta, pero cuya producción se ha detenido a razón de su radioactividad.
Estos instrumentos se consideran peligrosos, y se hace hincapié en su retiro de
las edificaciones.

Pararrayos Activos

El principio de funcionamiento de los pararrayos activos es el mismo que el de los

pasivos, pero los pararrayos activos cuentan con un sistema de ionización
adicional que incrementa el rango del trazador ascendente, lo que permite captar
los rayos en puntos más altos. En consecuencia, el pararrayos activo goza de un
mayor radio de protección, permitiéndole proteger no solamente la construcción en
que está instalado, sino también sus alrededores.

Pararrayos con dispositivos de cebado

El pararrayos con dispositivo de cebado, o pararrayos PDC, es un tipo de

pararrayos activo que ioniza el aire su alrededor antes de la caída del rayo. Este
pararrayos ionizante crea una descarga de retorno dirigida a la nube y que
canaliza y dirige la descarga eléctrica hacia un punto seguro para su disipación.
Junto con los pararrayos PDCE, el pararrayos PDC es el más utilizado en la
actualidad, lo que se debe a lo sencilla que es su instalación y el bajo precio de
mano de obra que ella amerita. Por otro lado, el radio de protección del pararrayos
PDC es uno de los más amplios (60 metros en el nivel IV de protección), lo que le
permite proteger el edificio y sus adyacencias.

Pararrayos con dispositivo de cebado electrónico

El pararrayos con dispositivo de cebado electrónico, o pararrayos PDCE, es un

instrumento similar al pararrayos PDC con la diferencia de que, como sugiere su
nombre, funciona a partir de un cebado electrónico, instrumento que se activa de
manera automática cuando empiezan a generarse las condiciones climáticas
características de una tormenta eléctrica.

El pararrayos PDCE reduce el tiempo de las descargas eléctricas a partir del

incremento del campo electromagnético que se genera inmediatamente antes de
la caída de un rayo. En ese instante, el pararrayos PDCE libera impulsos
eléctricos al ambiente y que ionizan el aire alrededor del pararrayos, lo que atrae
los rayos eléctricos a su posición.[2]
Apartarrayos

Objetivo
Los apartarrayos están destinados a proteger los aislamientos de las instalaciones
eléctricas contra sobretensiones producidas por descargas atmosféricas y en
algunos casos por maniobras de operación La función del apartarrayos consiste
en conducir las corrientes de rayo a tierra y después restablecer la rigidez
dieléctrica para eliminar la corriente a tierra producida por el voltaje de operación
normal.

Al llegar la onda de sobretensión por descarga atmosférica al explosor, rompe la

rigidez dieléctrica de este y a través del arco eléctrico se conduce a tierra. A la
corriente del rayo se suma la corriente de frecuencia industrial, que pasa al
aparecer el arco y permanece después de que desaparece la sobretensión. Si el
neutro está aterrizado se produce un corto circuito que se elimina por la protección
con relevadores y si es flotante se pueden tener sobretensiones con pequeñas
corrientes a tierra.

Función
De lo anterior quedan claras las funciones del apartarrayos.

• Eliminar las sobretensiones conduciéndolas a tierra.

• Eliminar el arco eléctrico de falla a tierra posterior a la sobretensión.[3]

Tipos

Apartarrayos Auto valvulares

principio de operación de los apartarrayos auto valvulares se basa en la propiedad

que tienen algunos materiales de modificar su resistencia en función de la tensión
que se les aplica. Entre mayor sea la tensión aplicada, menor será la resistencia
de los apartarrayos auto valvulares.
Componentes

Como puede observarse en la Fig. 12.17, el apartarrayos se conecta a la fase de

la línea a través de un explosor, lo cual permite que los elementos del
apartarrayos no se encuentren sometidos todo el tiempo a la tensión de la línea, ni
a las sobretensiones por maniobra, no peligrosas para la instalación eléctrica. De
esta manera se prolonga la vida útil del apartarrayos, al evitarle esfuerzos
continuos.

Los entrehierros de extinción sirven para eliminar el arco y son varios porque
dividiéndolo en pequeñas partes, se facilita su extinción. Las resistencias en
paralelo tienen por objeto igualar los potenciales entre los entrehierros de
extinción, permitiendo en esta forma que todos operen casi en las mismas
condiciones.

La resistencia variable del apartarrayos auto valvular está formada por discos a
base de carburo de silicio embebidos en una masa aglutinante no conductora de
cerámica o resina sintética. El diámetro de los discos de la resistencia no línea)
depende del valor de la corriente que se pretenda conducir a tierra y el número de
ellos es proporcional a la tensión nominal.
Las resistencias de carburo de silicio están formadas por cristales conductores de
carburo de silicio incrustados en material no conductor A bajas tensiones, el flujo
de electrones en los puntos de contacto de los cristales es despreciable,
(resistencia muy grande), pero una vez que se pasa sobre la barrera de potencial,
empieza a circular una corriente considerable, es decir, la resistencia óhmica se
reduce bruscamente. [3]

Apartarrayos de óxido de zinc

Los apartarrayos de óxido de zinc tienen la característica de estar conectados

continuamente • la fase de la línea, es decir, a diferencia de los otros apartarrayos,
estos no se conectan a través de explosores, sino directamente. Esto lo permite el
hecho de que el apartarrayos tenga una mayor precisión, ya que puede operar con
un 10 por ciento por arriba del voltaje nominal. Por otra parte, si el apartarrayos
está continuamente sometido a esfuerzos eléctricos, seguramente que tendrá que
sufrir envejecimiento que actualmente aún no ha sido debidamente estudiado,
aunque se presume que su vida útil será de por lo menos 50 años.

La resistencia de óxido de zinc está formada básicamente por partículas de este

material de aproximadamente 10 mm de diámetro que se encuentran fusionadas
en capas intergranulares de alta resistencia (fig 12 19) La resistividad específica
de las partículas de ZnO es de I a 10 Ohm cm y la de las capas intergranulares es
por lo menos de 1010 Ohm cm
Para que los apartarrayos de óxido de zinc funcionen adecuadamente es necesario
seleccionar correctamente el punto de trabajo, de tal manera que la resistencia del
apartarrayos no permita prácticamente el paso de corriente de fuga a tierra.

Componentes

[4]
Diferencias
Apartarrayos
Dispositivo que se encuentra
conectado permanentemente en el
sistema.
Opera cuando se presenta una
sobretensión de determinada
magnitud, descargando la corriente a
tierra.
El método de los pararrayos es que, al
existir descargas en la atmósfera,
proporcionarles un camino de muy
baja impedancia a fin de que se
garantice que en caso de ocurrir una
descarga
Teoría:
Se pone un apartarrayos en una zona
elevada, que según su teoría, relaja el
campo electroestático de la zona,
repeliendo la creación del rayo en su
radio, y así no generar ningún tipo de
descarga en la zona deseada.
Pararrayos
Sistema aislado del sistema
Consisten en una varilla de material
conductor con terminación en punta.
Estas varillas se conectan a la red de
tierras.
Cuando está trabajando a voltaje
nominal, la corriente que fluye a través
de este es de aproximadamente 1 mA.
A medida que el voltaje aumenta, su
resistencia disminuye drásticamente,
permitiendo que fluya más corriente y
que la energía del sobrevoltaje se
drene a tierra
Teoría:
La teoría del pararrayos es poner un
captador en una ubicación elevada,
estudiada con anterioridad, haciendo
que el rayo sea atraído hacia el
pararrayos por su ubicación, su
material conductor y su forma
puntiaguda.
El rayo impacta en el captador y es
desviado al suelo a través de una toma
de tierra. Un sistema totalmente
seguro, ya que el rayo impacta donde
 queremos que impacte, y el resto de la
instalación y las personas no se ven ni
afectados ni alterados.

[5]

[6]
Bibliografía

[1]Blanca Giménez, V. (2012). Edificios eléctricos. Valencia, Spain: Editorial de la

Universidad Politécnica de Valencia. Recuperado de
https://elibro.net/es/ereader/umip/54064?page=151.

[2]https://www.facebook.com/cinconoticiasweb. (2020, September 9). Pararrayos:

funcionamiento, instalación, tipos, precios y curiosidades. Cinco Noticias.
https://www.cinconoticias.com/pararrayos/

[3] Juárez Cervantes, J. D. (2010). Instalaciones eléctricas en Alta Tensión. Tomo

II. México, Instituto Politécnico Nacional. Recuperado de
https://elibro.net/es/ereader/umip/104763?page=84.

[4] Guardado-Zavala, J. L., Moreno-Barraza, M., Zazueta-Peña, H., Venegas-

Rebollar, V., & Melgoza-Vázquez, E. (2021). Desarrollo de un modelo
electro-térmico para apartarrayos de ZnO bajo contaminación. Ingeniería,
Investigación Y Tecnología, 11(1), 87–99.
http://www.scielo.org.mx/scielo.php?script=sci_arttext&pid=S1405-
77432010000100009
[5] Pararrayos o apartarrayos ¿Qué es mejor?» OMC 2015. (2016, October 24).
OMC 2015. https://www.omc2015.it/pararrayos-apartarrayos-mejor/

[6] DIFERENCIA ENTRE PARARRAYOS Y APARTARRAYOS –. (2017, April 19).

Apcetech.com. http://www.apcetech.com/BLOG/uncategorized/diferencia-entre-
pararrayos-y-apartarrayos/
