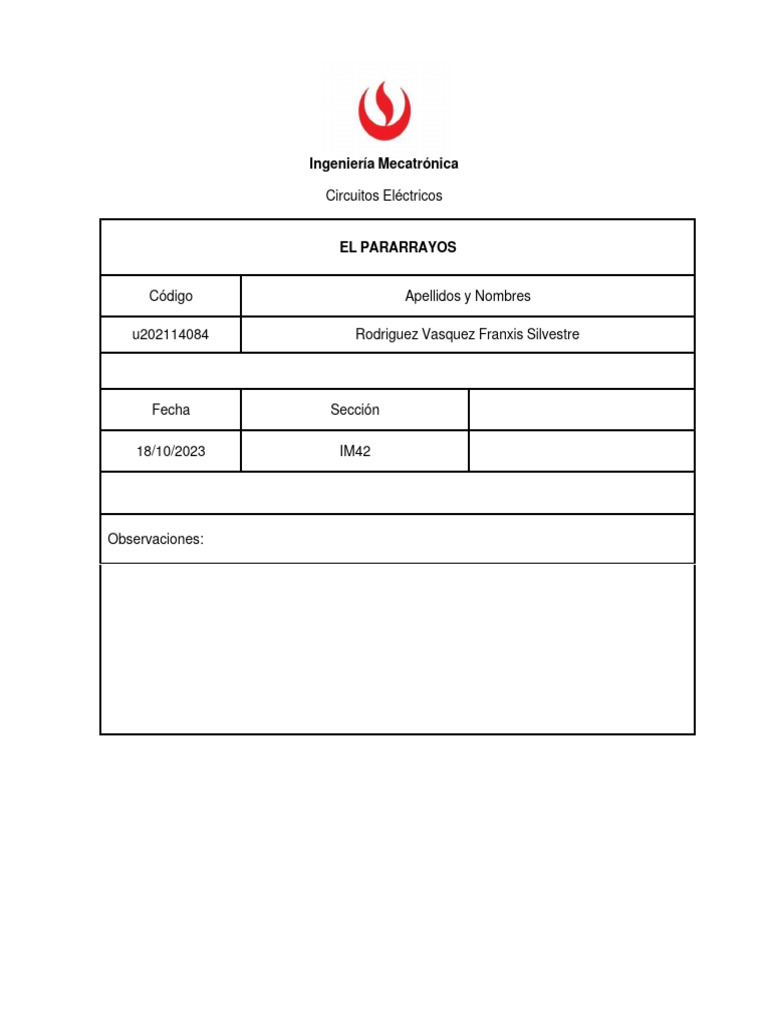

Ingeniería Mecatrónica

Circuitos Eléctricos

EL PARARRAYOS

Código Apellidos y Nombres

u202114084 Rodriguez Vasquez Franxis Silvestre

Fecha Sección

18/10/2023 IM42

Observaciones:
 ÍNDICE

1. INTRODUCCIÓN................................................................................. pág.3.

2. UTILIDAD……………………………………………………………..pág.4.

2.1 Tipos de Pararrayos

2.1.1 Protección contra sobretensiones en redes de energía

2.1.2 Pararrayos tipo puntas captadoras

2.1.3 Pararrayos puntas simple Franklin (PSF)

2.1.4 Pararrayos con dispositivo de cebado (PDC)

3. PRINCIPIO DE OPERACIÓN………………………………………pág.5.

4. ESPECIFICACIONES TÉCNICAS…………………………………pág.6.

5. INSTALACIÓN Y MARCAS RELEVANTES………………………pág.7.

6. CONCLUSIONES……………………………………………………pág.8.

2
1 INTRODUCCIÓN

En la actualidad, los pararrayos se pueden encontrar en todo el mundo y aún más en las
zonas de mayor concurrencia de tormentas eléctricas, situados en las edificaciones más
altas de dicho lugar, para cumplir correctamente con su función, la cual es crear un
camino hacia la tierra para los rayos a través de un material altamente conductor de
electricidad y que de esta manera la energía se disipe sin ocasionar daño alguno. Sin
embargo, hace aproximadamente 300 años esto no existía. Por lo que, las muertes y
destrucciones ocasionadas por tormentas eléctricas eran abundantes y sin solución
alguna.

Recién a mediados del siglo XVIII, Benjamin Franklin (1706-1790) realizó los
primeros experimentos que mostraron la semejanza entre el rayo y las chispas
eléctricas observadas en laboratorios. Franklin probó la naturaleza eléctrica de los
rayos y también concluyó que la parte baja de las células de tormenta eléctrica
están generalmente cargadas negativamente. Demostró la influencia de la
conexión a tierra de un conductor y del aislamiento. Analizó lo que sucedía en un
conductor en forma de punta conectado a tierra, creando el pararrayos.(Golup,
2002, pág. 2).

En 1918, después de la creación e implementación del primer pararrayos creado por

Benjamin Franklin, Nikola Tesla se percató que la punta del pararrayos ionisaba el aire
que estaba alrededor y que por eso el rayo tendía a caer sobre el pararrayos, pero el aire
circundante al estar ionizado se convertía en un conductor de electricidad desviando el
rayo del camino correcto. Por ello, Nikola perfeccionó el pararrayos convencional con un
pararrayos de punta de captación con base amplia, el cual es mucho más seguro que el
original.

Este informe, tiene como finalidad brindar información esencial y necesaria, para el
correcto uso de un pararrayos. Por lo que, a continuación se explicarán sus principales
características.

3
2 UTILIDAD

Los pararrayos son útiles para reducir los daños que provocan las caídas de los rayos en
las estructuras. El impacto directo de un rayo provoca daños en las estructuras (edificios,
antenas, telecomunicaciones, líneas de transmisión, industrias, paro cardíaco o
respiratorio por electrocución de un ser vivo, debido al paso de la corriente de descarga.
Por ende es muy necesaria la instalación de los pararrayos para salvaguardar las
actividades industriales. (Poma M. ,2017)

2.1 Tipos de Pararrayos

2.1.1 Protección contra sobretensiones en redes de energía

Las descargas eléctricas atmosféricas o rayos pueden destruir instalaciones,

dejando sin energía a las industriales e interrumpiendo su producción. Incluso
pueden causar incendios que atentan contra la seguridad del ser humano. Por eso,
para evitar estas situaciones se deben utilizar pararrayos, los cuales protegen las
instalaciones. Además, mantienen los valores de tensión dentro de los límites
impuestos en las Normas Técnicas.

2.1.2 Pararrayos tipo puntas captadoras

Este tipo de pararrayo consiste en una varilla de material

conductor con terminación en punta, que se conecta a tierra,
sirve para proporcionar un camino con baja impedancia al rayo
y evitar así que se vaya a través de otros elementos.

2.1.3 Pararrayos puntas simple Franklin (PSF)

Son electrodos de acero o materiales similares con acabados

en una o varias puntas, no poseen ningún dispositivo eléctrico
ni fuente radioactiva. Ocurre una transferencia de energía y
como resultado aparece una ionización natural alrededor de la
punta o electrodo.

4
2.1.4 Pararrayos con dispositivo de cebado (PDC)

El rayo comienza por la formación de un trazador descendente que transporta

cargas eléctricas, provocando así un incremento del campo eléctrico en el suelo.
En este momento cuando un trazador ascendente se forma a partir de una
estructura que se encuentra en el suelo o sobre el edificio. Este se propaga hasta
encontrarse con el trazador descendente.

Al usar el pararrayos PDC logramos que trazador descendente se desarrolle desde

su punta, protegiendo así el edificio o la estructura sobre el cual ha sido instalado

3. PRINCIPIO DE OPERACIÓN

Un conjunto de pararrayos consiste en un mástil con una cabeza colectora. La cabeza

tiene muchas formas dependiendo de su primera función: puede ser puntiaguda,
multipunta, hemisférica o esférica y debe sobresalir por encima de la parte más alta del
edificio para evitar daños por grandes cargas, como el fuego, incluso la muerte de una
persona o animal. El cabezal está conectado a tierra eléctrica por uno o más cables de
cobre, acero o aluminio. La conexión a tierra se establece mediante picas metálicas que
actúan como electrodos de tierra o mediante placas metálicas conductoras que también
van enterradas. En principio, se supone que el pararrayos protege una zona teórica en
forma de cono con el vértice en la cabeza, donde el radio de la zona protegida depende
del ángulo de apertura del cono, que a su vez depende de cada tipo de protección. Sin
embargo, con el tiempo, los métodos para calcular las áreas protegidas se han vuelto más
complejos

El objetivo principal de estos sistemas es reducir el daño a otros componentes causado

por la caída de rayos. Muchos instrumentos son susceptibles a descargas eléctricas,
especialmente en los sectores de telecomunicaciones, electromecánica, automatización
de procesos y servicios, cuando hay una tormenta con actividad de rayos. Casi todos los

5
equipos electrónicos contienen componentes que son sensibles a las interferencias
electromagnéticas ya los cambios repentinos en la corriente eléctrica. Las fuentes más
importantes de radiación electromagnética son las descargas de rayos en componentes
metálicos o, en su caso, los pararrayos.

Para que un sistema de protección contra el rayo sea seguro, todos sus componentes
deben cumplir con las normas respectivas en cuanto a características e instalación.

Los receptores de aire brindan protección externa a edificios o estructuras de posibles

impactos directos de rayos. Para ello, el pararrayos debe instalarse siempre por encima
de la parte más alta del edificio o estructura a proteger y se encarga de captar la descarga
del rayo y dirigirla de forma segura a tierra.

Para capturar esta descarga, un pararrayos tiene una punta y un cuerpo de metal que
están conectados por una red conductora a un sistema de puesta a tierra de baja
impedancia en el que se disipa la descarga del rayo.

Durante condiciones de tormenta, se desarrolla un alto voltaje entre el sistema nube-suelo

debido a la presencia de grandes cargas tanto en la base de la nube como en el suelo.
Este enorme voltaje es el detonante para que comience el piloto de descenso del rayo,
que perfora la capa aislante de aire entre la nube y el suelo.

El campo eléctrico muy alto presente en esta área hace que la carga ascendente haga un
ciclo, comenzando en signo opuesto a través del cuerpo del pararrayos, ya que el trazador
ascendente se encontrará y se combinará con el líder descendente, atrapándolo y
descargándolo hacia la tierra.

4. ESPECIFICACIONES TÉCNICAS

La estructura completa de un pararrayos consta principalmente de 6 partes:

● Pararrayos o terminal aéreo:

Terminal de una o varias puntas. Este terminal puede estar hecho de cobre,
aluminio o acero galvanizado. El pararrayos está cubierta de wolframio, lo que
ayuda a soportar las altas temperaturas que se generan momento de caer el rayo
debido a que su punto de fusión es de 3650 °C.Se le suelen añadir bolas de cristal
a los pararrayos, ya que estos, al momento de caer un rayo, se rompen y caen
indicando la ubicación exacta del impacto del rayo.

6
● Mástil:

Es lo que fija el pararrayos a la estructura que se desea proteger. Su forma y

composición varía según la superficie a la que se quiere fijar pero generalmente
suele ser una varilla cilíndrica de acero galvanizado de entre 3 y 5 metros de altura
encargada de soportar en su parte más alta los diversos tipos de pararrayos. Esta
varilla normalmente está sujeta por 1 o más anclajes que pueden ir atornillados o
empotrados en una pared o el suelo.

● Conductor bajante:

Este es el sistema de cables de la estructura del pararrayos. Puede ser un cable

de cobre de más de 8 milímetros de diámetro o un cable de hierro de más de 11
milímetros de diámetro. Este cable conecta el pararrayos en la parte superior de la
estructura con la puesta a tierra. Ver tabla adjunta para materiales.

● Contador de descargas:

El contador de descargas es un dispositivo diseñado para detectar, de manera

automática, la energía eléctrica que es derivada al suelo a través del conductor
cuando se produce el impacto de un rayo. Este dispositivo registra cada uno de los
impactos incrementando en una unidad un contador electromecánico.

● Junta de control:

Es un manguito que permite la desconexión entre el pararrayos y la puesta a tierra.

Este dispositivo facilita el mantenimiento periódico de la instalación del pararrayos.

● Puesta a tierra:

Pueden ser placas de por lo menos un metro cuadrado de área o piquetas

verticales con una separación mínima igual a su longitud, ambas de cobre o acero
galvanizado. Ambos tipos de puesta a tierra deben estar hundidas en tierra
húmeda y en caso no sea posible, deben estar conectados a un cable subterráneo
muy largo a lo largo de la estructura protegida. Su función es la de disipar toda la
energía generada por el rayo hacia la tierra.

7
8
5. INSTALACIÓN Y MARCAS RELEVANTES

La instalación de pararrayos es el sistema que protegerá una edificación o una

infraestructuras de las posibles descargas eléctricas causadas por la atmósfera. La
instalación de los pararrayos deben ser realizados por especialistas, quienes evaluaran
los tipos de pararrayos a implementarse según las normas que se rigen en nuestro país.

Pasos para realizar una instalación de pararrayos;

● En primer lugar, se evalúa y mide previamente la edificación o infraestructura

(techos y cimientos)
● Los técnicos realizan un diseño y estimación completos.
● Para empezar la instalación, se fija en las partes más altas los pararrayos o
terminales captadores de acuerdo al diseño previamente considerado.
● Conectamos los pararrayos y conductores a un sistema de puesta a tierra
previamente ejecutado en el suelo.
● El conductor de bajada debe evitar desviaciones ,conductores de electricidad y gas
, asimismo, los pararrayos deben de estar conectados como mínimo a 2
conductores de bajada.
● La toma de tierra de los pararrayos deben disponer de un sistema de registro para
las revisiones periódicas.
● Se recomienda que la resistencia de la toma de tierra debe ser la más baja
posible por debajo de los 10 ohmios, asimismo, es recomendable la unión

equipotencial de la toma de tierra del pararrayo con el sistema general de tierras

de la infraestructura que se va a proteger.

Cabe mencionar que la instalación de los pararrayos varía según el modelo y de la

infraestructura que se va a proteger, en nuestro caso detallamos los pasos básicos para la
correcta instalación de los pararrayos.

Por otro lado, las marcas más relevantes en pararrayos a nivel mundial son SIEMENS
,ABB, Schneider Electric, etc. Dichas marcas presentan gran prestigio a nivel mundial por
la calidad de sus productos.

9
 CONCLUSIONES

El pararrayos ha logrado desempeñarse salvaguardando vidas, del impacto catastrófico

de los rayos, protegiendo componentes electrónicos, trafos de subestaciones, líneas
aéreas de tracción para tranvías, etc. A través de las modificaciones y mejoras con el
paso del tiempo para diversas funciones particulares, como los pararrayos autovalvulares,
pararrayos tipo puntas captadoras, pararrayos con dispositivo de cebado, pararrayos CTS
o los pararrayos punta simple, sin dejar de lado las especificaciones técnicas generales y
particulares para el correcto uso de estos para distintos propósitos. Además, elegir la
marca que se adecue a lo solicitado es esencial, ya que el correcto funcionamiento de
este dependerá de la correcta adquisición e instalación de estos dispositivos.

BIBLIOGRAFÍA

● NATURALES, E. D. C. E. Y., & SICA III, F. Í. TORMENTAS ELÉCTRICAS,

RAYOS Y PARARRAYOS. Recuperado de:
https://www.fceia.unr.edu.ar/~fisica3/Tormentas.pdf [Consulta: 18 de
octubre de 2023].
● Briceño Avendaño, V. H. (2022). Contratación para la adquisición,
transporte e instalación de 316 módulos educativos aula tipo heladas y 198
kits pararrayos para atender instituciones educativas a nivel nacional.
Recuperado de: https://hdl.handle.net/20.500.12394/11157 [Consulta: 18 de
octubre de 2023].
● PSR Pararrayos. (3 julio de 2020). ¿Cúal es la utilidad de un pararrayos?.
Recuperado de https://psr.es/utilidad-pararrayos/ [Consulta: 18 de octubre
de 2023].
● Poma M. (2017). Sistema de Pararrayos y su importancia para la seguridad
Recuperado de:
http://www.citeenergia.com.pe/wp-content/uploads/2016/09/paper-sistema-p
ararrayos.pdf [Consulta: 18 de octubre de 2023].
● INGESCO. COMO FUNCIONA UN PARARRAYOS. Recuperado de: Como
funciona un pararrayos | INGESCO [Consulta: 18 de octubre de 2023].

10
