1.

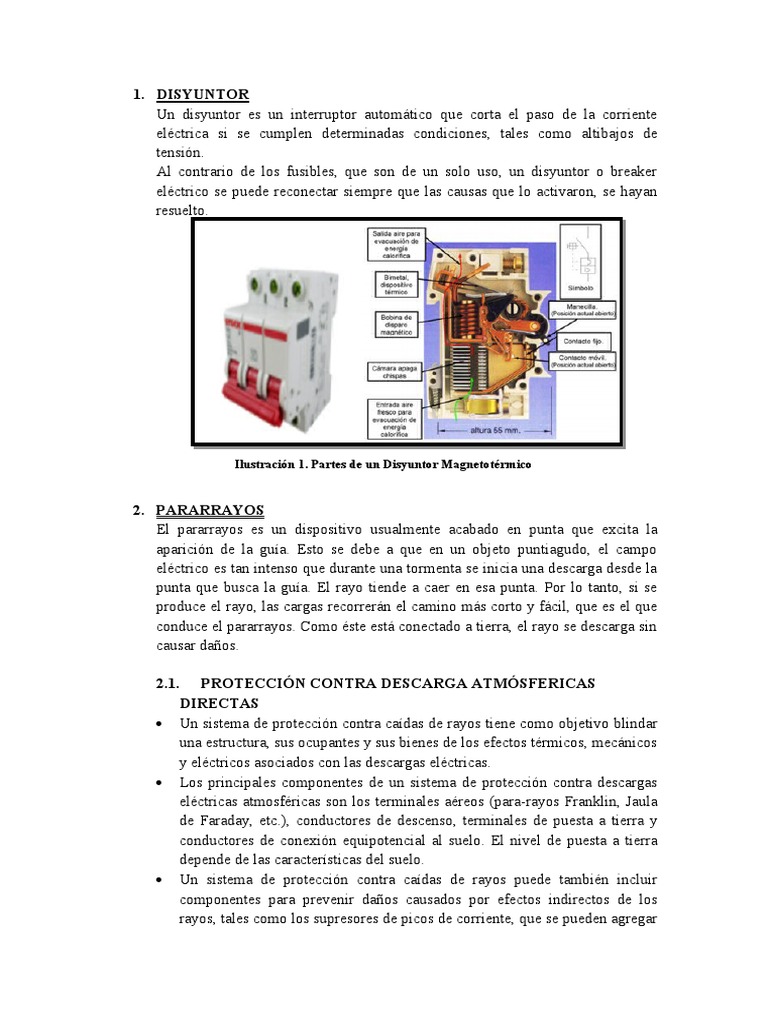

DISYUNTOR
Un disyuntor es un interruptor automático que corta el paso de la corriente
eléctrica si se cumplen determinadas condiciones, tales como altibajos de
tensión.
Al contrario de los fusibles, que son de un solo uso, un disyuntor o breaker
eléctrico se puede reconectar siempre que las causas que lo activaron, se hayan
resuelto.

Ilustración 1. Partes de un Disyuntor Magnetotérmico

2. PARARRAYOS
El pararrayos es un dispositivo usualmente acabado en punta que excita la
aparición de la guía. Esto se debe a que en un objeto puntiagudo, el campo
eléctrico es tan intenso que durante una tormenta se inicia una descarga desde la
punta que busca la guía. El rayo tiende a caer en esa punta. Por lo tanto, si se
produce el rayo, las cargas recorrerán el camino más corto y fácil, que es el que
conduce el pararrayos. Como éste está conectado a tierra, el rayo se descarga sin
causar daños.

2.1. PROTECCIÓN CONTRA DESCARGA ATMÓSFERICAS

DIRECTAS
 Un sistema de protección contra caídas de rayos tiene como objetivo blindar
una estructura, sus ocupantes y sus bienes de los efectos térmicos, mecánicos
y eléctricos asociados con las descargas eléctricas.
 Los principales componentes de un sistema de protección contra descargas
eléctricas atmosféricas son los terminales aéreos (para-rayos Franklin, Jaula
de Faraday, etc.), conductores de descenso, terminales de puesta a tierra y
conductores de conexión equipotencial al suelo. El nivel de puesta a tierra
depende de las características del suelo.
 Un sistema de protección contra caídas de rayos puede también incluir
componentes para prevenir daños causados por efectos indirectos de los
rayos, tales como los supresores de picos de corriente, que se pueden agregar
 a un sistema de protección para proteger los equipos electrónicos contra
sobretensiones. Hay varios tipos de supresores, siendo que, en varias
aplicaciones es necesario el uso combinado de más de un tipo de supresor,
formando un circuito de protección. La puesta a tierra de los principales
equipos eléctricos y electrónicos también es fundamental.
 El sistema de protección contra descargas atmosféricas no impide que el
rayo alcance la edificación, ni asegura la protección absoluta de estructuras,
de personas y bienes. Desde que es dimensionado, con las debidas
inspecciones y mantenimientos preventivos y predictivos, el sistema
promueve un medio para minimizar los daños, a través de la creación de un
camino de baja resistencia eléctrica que permite a la corriente eléctrica fluir
hacia el suelo

2.2. COMPONENTES CONSTITUTIVOS

 La varilla: cilíndrica de 3 a 5 metros de altura con una punta o puntas de
acero galvanizado o cobre, instalada en la parte más elevada del edificio
o cualquier otra construcción que lo requiera. La punta está recubierta de
wolframio (punto de fusión 3650C) con el fin de soportar las altas
temperaturas que produce el rayo al caer.
 El conductor aéreo: formado por un cable de cobre de más de 8
milímetros de diámetro o cable de hierro de más de 11 milímetros de
diámetro. También se puede utilizar tubos de los mismos materiales. No
está aislado del edificio que protege.
 El conductor subterráneo: placas de cobre o acero galvanizado de un
metro cuadrado de superficie por lo menos, hundidas en tierra húmeda y
unidas al conductor aéreo. Si el terreno es seco se utiliza como conductor
subterráneo un cable muy largo enterrado a lo largo del edificio.

2.3. CLASIFICACIÓN
 Tipo Franklin: se basa en la teoría del “efecto punta”, es decir, que las
cargas se acumulan en las partes puntiagudas de un conductor y los
campos eléctricos son más intensos allí. Por lo tanto, las descargas
eléctricas se dirigen a la punta del pararrayos, el punto más alto. El
sistema está formado por las partes anteriormente descriptas. La zona de
cobertura es un cono, cuya base tiene un radio igual a la distancia desde
tierra a la punta del pararrayos (A=R).

Ilustración 2. Tipo Franklin

  Tipo radioactivo: contiene una caja con una pequeña cantidad de
isótopo radioactivo cuyo fin es ionizar el aire circundante. Los iones que
se producen favorecen el camino que ha de seguir la guía. Su area de
protección es una semiesfera de unos 200 metros de radio que cae hasta
el suelo en forma de cilindro. Actualmente se encuentra prohibido en
muchos países.

Ilustración 3. Tipo Radioactivo

 Tipo piezoeléctrico: se basa en el fenómeno que presenta el cuarzo, que

al ser presionado produce una descarga eléctrica entre dos electrodos. En
este caso, la fuerza es producida por el viento al actuar sobre el vástago
del pararrayos, por lo que funciona mejor cuanto más fuerte sea el viento.
 Tipo ión - corona solar: Este tipo de pararrayos incorpora un
dispositivo eléctrico de generación de iones de forma permanente,
constituyendo la mejor alternativa a los pararrayos atómicos. La energía
necesaria para su funcionamiento suele proceder de fotocélulas.
 Jaula de Faraday: El sistema consiste en la recepción del rayo a través
de un conjunto de puntas captadoras unidas entre sí por cable conductor,
formando una malla, y derivarla a tierra mediante una red de
conductores.

Ilustración 2. Jaula de Faraday

2.4. CARATERÍSTICAS
En la punta del pararrayos es tal que ioniza el aire que lo rodea, de modo que
las partículas de aire cargadas positivamente son repelidas por el pararrayos
y atraídas por la nube, realizando así un doble objetivo: Por un parte, se
produce una compensación del potencial eléctrico al ser atraídos esos iones
del aire por parte de la nube, neutralizando en parte la carga. De esta forma
se reduce el potencial nube-tierra hasta valores inferiores a los 10000 V que
 marcan el límite entre el comportamiento dieléctrico y el conductor del aire,
y por tanto previenen la formación del rayo.

Por otra, conducen al rayo a tierra ofreciéndole un camino de menor

resistencia. Este camino lo formarán el pararrayos, el conducto de descarga y
la toma de tierra. Un fenómeno que debemos tener en cuenta es el de
"disipación natural", que es producida por los árboles, vallas, rocas y demás
objetos de forma puntiaguda, ya sean natural o artificiales, sometidos al
campo eléctrico de la nube de tormenta, que irán produciendo esa
compensación de potencial de forma natural, produciendo la neutralización
de la carga de la nube, o al menor, reduciéndola significativamente, con lo
que se disminuye el riesgo al llegar la nube sobre zonas habitadas o
peligrosas.

2.5. SELECCIÓN DE PARARRAYOS

Realizar una cuantificación de la idoneidad de los pararrayos que cumplen
las características determinadas para compararlo es complejo. En este trabajo
se ha desarrollado un método para determinar la probabilidad de fallo de los
pararrayos basados en su capacidad energética. La aplicación de este método
permite optimizar la selección de pararrayos en redes eléctricas añadiendo un
nuevo criterio que permite cuantificar su idoneidad. De esta forma, se
obtiene un compromiso entre el nivel de protección de la aparamenta y la
vida útil de los pararrayos que la protegen.

3. MANTENIMIENTO A EQUIPOS PRIMARIOS

Es el cuidado que se debe tener en cualquier tipo de máquinas durante su
operación, para prolongar su vida y obtener un funcionamiento correcto.
En el caso particular de los transformadores se requiere poco mantenimiento, en
virtud de ser maquinas estáticas. Sin embargo, conviene que periódicamente se
haga una revisión de alguna de sus partes, como son:
 Inspección ocular de su estado externo en general, para observar fugas de
aceite, etc.
 Revisar si las boquillas no están flameadas por sobre tensiones de tipo
externo o atmosférico.
 Cerciorarse de que la rigidez dieléctrica sea la correcta, según las normas.
 Observar que los aparatos indicadores funcionen debidamente.
 Tener cuidado que los aparatos de protección y control operen en forma
correcta.
4. SELECCIÓN TRANSFORMADORES DE CORRIENTE SEGÚN
NORMAS IEC
5. CLASES DE PRECISION ASA
Norma ASA Americana:
Esta norma hace una diferencia en la clase de precisión de los transformadores
de corriente para el servicio de medición y protección.
 Clase de precisión para el servicio de medición: Están definidas por los
límites de error, en porcentaje de los factores de corrección del
transformador para una corriente nominal secundaria del 100%. Los límites
en porcentaje se doblan al 10% de corriente nominal, los límites de corriente
del 100% se aplican también a la corriente secundaria correspondiente al
valor de corriente térmica continua máxima del transformador de corriente.
 Clase de precisión normalizada para protecciones: Las normas ASA han
establecido las clasificaciones de precisión de los transformadores de
corriente para el servicio de protecciones, que consta de 3 factores: el límite
de error de relación porcentual, la clase de funcionamiento del transformador
y el valor nominal de la tensión en los bornes del secundario.
- Límite de error porcentual: Los porcentajes máximos de error en la relación
de transformación son de 2.5 y 10%. Esta es la clase de precisión
normalizada.
- Valor nominal de tensión en bornes del secundario: Los valores
establecidos de tensión en el secundario son: 10, 20, 50, 100, 400, y 800,
correspondiente a cargas normalizadas USA de 100 A.
- Clase de funcionamiento: Se designa con la letra L o H .
L (baja impedancia): Indica un transformador de corriente que es capaz de
funcionar con cualquier tipo de carga conectada hasta, incluso, una carga que
produzca la clase de precisión de la tensión de bornes del secundario a 20
veces la corriente nominal secundaria, para una gama de corrientes que van
desde la nominal hasta 20 veces la corriente secundaria nominal, sin exceder
la clase de precisión del límite de error porcentual.
H(alta impedancia): Indica un transformador de corriente que es capaz de
producir cualquier tensión de bornes del secundario hasta, inclusive, la clase
de precisión de la tensión con cualquier corriente secundaria para la gama de
5 a 20 veces la corriente nominal secundaria, sin exceder la clase de
precisión del límite de error porcentual.
Por lo anterior para especificar completamente un transformador de corriente
para el servicio de protección, se debe designar por su clase de precisión,
tipo y tensión máxima secundaria. Estos valores definen completamente su
comportamiento.

6. NIVEL DE AISLAMIENTO
Según NTE INEN
Voltaje máximo del equipo y su nivel de aislamiento
 4.1.1 A cada devanado de un transformador se asignará un valor de voltaje
máximo del equipo Vm.
4.1.1.1 Las exigencias para la coordinación del aislamiento de un transformador
con respecto a sobrevoltajes transitorios se formularán de manera diferente
dependiendo del valor de Vm. Cuando las exigencias acerca de pruebas
específicas para devanados diferentes en un transformador difieran, se aplicará
la exigencia para el devanado con el más alto Vm.
4.1.1.2 Los valores generalizados de Vm se indican en las tablas 1 y 2. El valor
que se va a seleccionar para un devanado del transformador será igual o
inmediatamente superior al voltaje nominal del devanado.
4.1.1.3 Si el voltaje máximo del sistema Vm no es excedido, los devanados de
los transformadores podrán estar provistos de derivaciones para voltajes por
encima del valor del voltaje nominal, sin incrementar el nivel básico de
aislamiento NBA (BIL) seleccionado.
4.1.2 Los voltajes especificados que debe soportar el devanado y que
constituyen su nivel básico de aislamiento NBA (BIL), serán verificados por un
conjunto de pruebas dieléctricas, el cual es diferente dependiendo del valor de
Vm.
4.1.2.1 El valor de Vm y el nivel básico de aislamiento NBA (BIL) que son
asignados a cada devanado de un transformador, serán parte de la información
que debe ser suministrada con un pedido y una orden. Si hay un devanado con
aislamiento no uniforme el nivel de básico de aislamiento del terminal neutro
también deberá ser especificado por el comprador.
4.1.2.2 Los valores especificados de nivel básico de aislamiento NBA de todos
los devanados, se deberán registrar en la placa de características. La información
para los diferentes devanados deberá estar separada por una raya inclinada (/).
Para un devanado con aislamiento no uniforme primero se indicará el valor de
aislamiento del terminal de línea y enseguida, separado por un guión, el valor
para el terminal neutro.
7. TRANSFORMADORES DE POTENCIAL CAPA
8. BANCOS DE BATERIA
9. CICLO DE DESCARGA
10. DETERMINACIÓN DE LA CAPACIDAD DEL CARGADOR DE
BATERIAS
