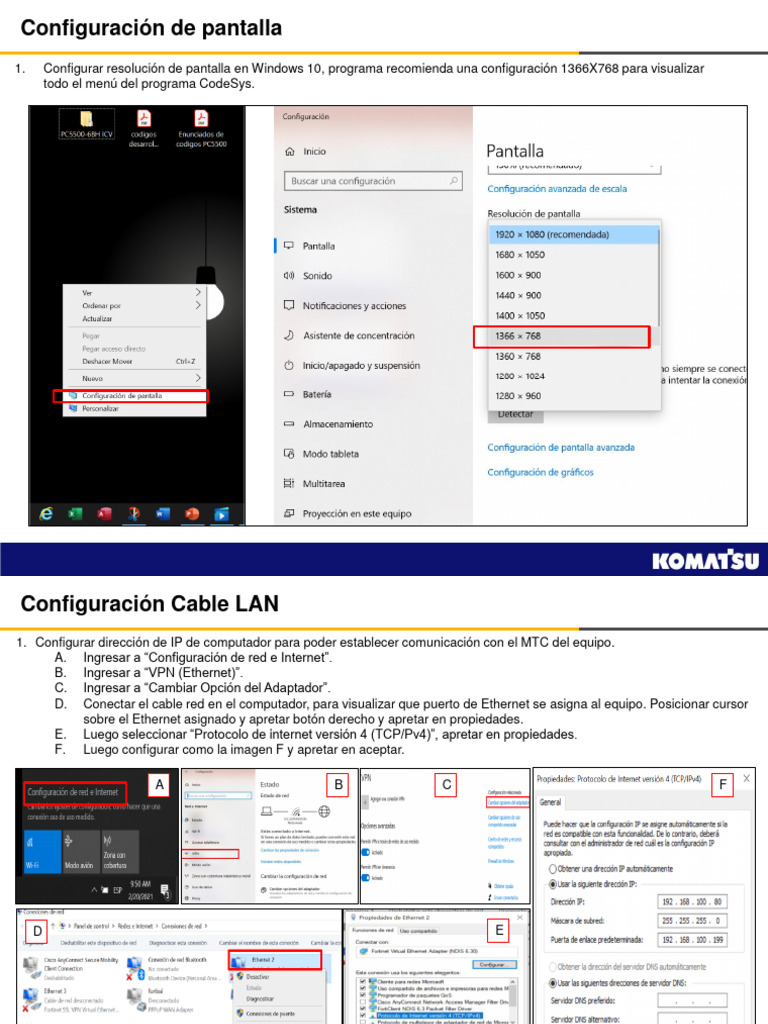

Configuración de pantalla

1. Configurar resolución de pantalla en Windows 10, programa recomienda una configuración 1366X768 para visualizar
todo el menú del programa CodeSys.
Configuración Cable LAN
1. Configurar dirección de IP de computador para poder establecer comunicación con el MTC del equipo.
A. Ingresar a “Configuración de red e Internet”.
B. Ingresar a “VPN (Ethernet)”.
C. Ingresar a “Cambiar Opción del Adaptador”.
D. Conectar el cable red en el computador, para visualizar que puerto de Ethernet se asigna al equipo. Posicionar cursor
sobre el Ethernet asignado y apretar botón derecho y apretar en propiedades.
E. Luego seleccionar “Protocolo de internet versión 4 (TCP/Pv4)”, apretar en propiedades.
F. Luego configurar como la imagen F y apretar en aceptar.

A B C F

D E
Configuración de RED (Nueva red en computador)
1. Configurar carpeta de red para establecer comunicación con MTC, se debe estar conectado a internet para configurar.
A. Ingresar a carpeta “Mi PC” y apretar botón derecho luego presionar en “Agregar una ubicación de red”.
B. Presionar Siguiente.
C. Presionar Siguiente.
D. Ingresar dirección de red: ftp://admin:admin@192.168.100.199 luego presionar siguiente.
E. Luego ingresar en Nombre de ubicación Red se siguiere “MTC PC5500”
F. Seleccionar cuadro en rojo y presionar siguiente.
G. En “Mi PC” se va crear la carpeta de red para ingresar a controlador MTC (Cuadro rojo)

A B C D

E F G
Conexión e ingreso a configuración del controlador MTC
1. Dar contacto al equipo y conectar el cable LAN en el puerto de conexión dentro de la cabina, si se configuro adecuadamente
el cable LAN, se podrá ingresar a la carpeta MTC-salares-PC5500 en “Ubicación de red”, esta contiene el software de equipo.
2. Al ingresar a la carpeta del MTC se visualizaran 3 carpeta en su interior: “flash”, “ide” y “ram”. La Carpeta “ide” es la que tiene
cargado el programa MTC.

1 2

3. Copiar la carpeta “ide” y pegarla (escritorio o documentos) en el computador como medida de seguridad, se recomienda crear
una carpeta en el computador llamada MTC Seguridad➔ crear dentro otra carpeta con modelo de equipo (PC5500) ➔ crear
otra carpeta con la serie del equipo (15179),donde esta ultima se guardara el respaldo de la carpeta “ide” copiada del punto 2.

3
Conexión e ingreso a configuración del controlador MTC
4. Ingresar a la carpeta “ide” y copiar la carpeta comprimida MTC_SW_94215190_PC5500D
5. Pegar carpeta MTC_SW_94215190_PC5500D en la carpeta 15179 y descomprimir (Dar si a todo cuando se descomprime)
6. Cerrar carpeta abierta del MTC Seguridad.

Copiar carpeta

Pegar Carpeta y Descomprimir

 Reemplazar Software en controlador de MTC (solo si fuera necesario)
1. Dar contacto al equipo y conectar el cable LAN en el puerto de conexión dentro de la cabina, si se configuro adecuadamente
el cable LAN, se podrá ingresar a la carpeta MTC-salres-PC5500 en “Ubicación de red”, esta contiene el software de equipo
2. Antes de eliminar y cargar el software copiar la carpeta “ide” en el computador, como seguridad.
3. Seleccionar todo de la carpeta “idle” del equipo y borrar todo (imagen 1)
4. Cortar contacto (Key Swicht), esperar el apagado del MTC (Solo Luz Power Encendida).
5. Volver a dar contacto (PANTALLA VHMS NO ENCENDERA) he ingresar a la carpeta “ide” del MTC del equipo, para eliminar
los dos archivos “SAVE”. (puede ser que no se creen los archivos, omitir este paso) (Imagen 2).
6. Copiar todo el contenido de la carpeta “idle” del nuevo software que se quiere instalar y pegarlo en la carpeta idle del MTC del
equipo (Donde se borro los archivos “SAVE”)
7. Cortar Contacto (Key Swicht), esperar el apagado del MTC (Solo Luz Power Encendida).
8. Volver a dar contacto. “Se encenderá la pantalla VHMS y Arrojara Mensajes de Falla (los mensajes de fallas es porque se
debe configurar los parámetros del equipo con el software CodeSys).

Imagen 1 Imagen 2
Conexión e ingreso a la configuración del controlador MTC
7. Abrir programa Start CodeSys HMI e ir a la carpeta MTC (donde se grabo el respaldo en el equipo: Ingresar a la siguiente ruta:
• MTC Seguridad ➔PC5500➔15179 (Carpeta de seguridad)
• MTC_SW_94215190.
• Program File
• 3S Software
• CodeSys V2.3
• Proyects
• Ejecutable MTC_SW_94215190 ➔ ABRIRA EL PROGRAMA PARA REVISAR CONFIGURACIÓN.
Conexión e ingreso a la configuración del controlador MTC
8. Después de abrir el ejecutable se abrirá una pantalla indicando que el programa en una versión demo, por tanto te permite
navegar por 30 minutos, si necesita mas tiempo conectar de nuevo.
9. Después ingresar el password: kmg_2009
10. Luego colocar en User Group: Level 1 y Password: service_dealer
11. Luego colocar Password: kmg_mtc
12. Si emerge una pantalla CoDesysHMI colocar “NO”.
13. Se desplegara pantalla para iniciar la configuración del software MTC.

8 9 Clave:kmg_2009 10 /Clave: Service_dealer

11 /Clave: kmg_mtc 12 13
Configuración PC5500D-BH / Serie: 15179 (seleccionar todo lo verde)

Colocar serie del equipo 15179

Siguiente

Presionar Siguiente
Primero
Configuración PC5500D-BH / Serie: 15179

Presionar casa para ir al Menú Inicial

Presionar para finalizar programa
