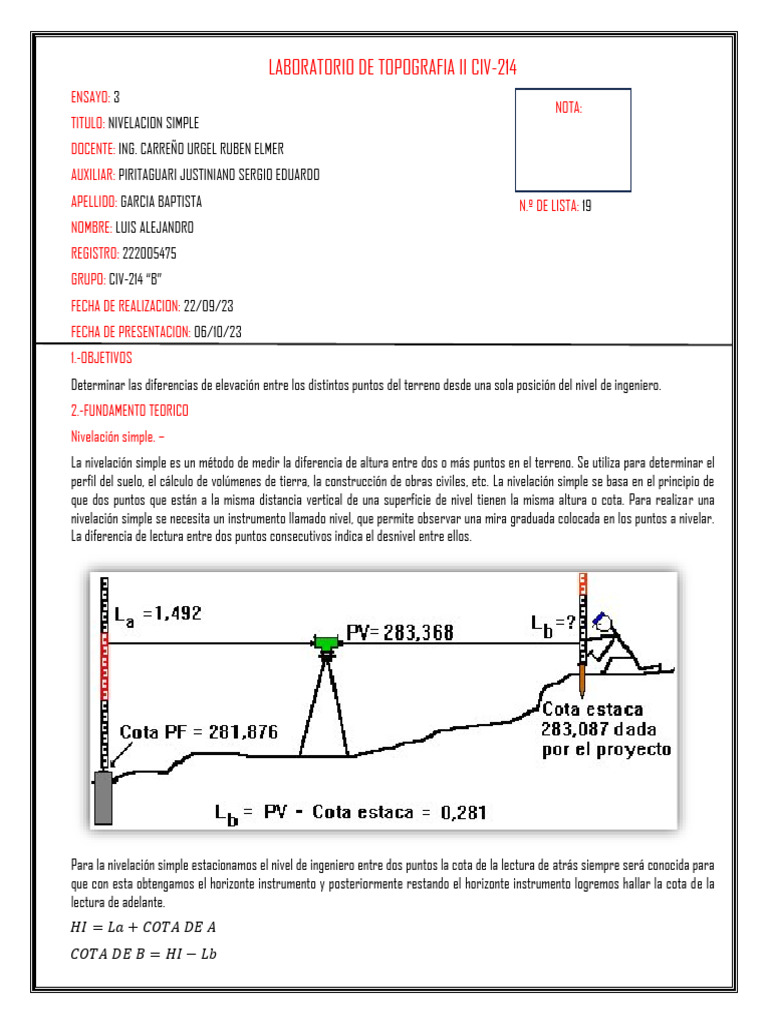

LABORATORIO DE TOPOGRAFIA II CIV-214

ENSAYO: 3
NOTA:
TITULO: NIVELACION SIMPLE
DOCENTE: ING. CARREÑO URGEL RUBEN ELMER
AUXILIAR: PIRITAGUARI JUSTINIANO SERGIO EDUARDO
APELLIDO: GARCIA BAPTISTA N.º DE LISTA: 19
NOMBRE: LUIS ALEJANDRO
REGISTRO: 222005475
GRUPO: CIV-214 “B”
FECHA DE REALIZACION: 22/09/23
FECHA DE PRESENTACION: 06/10/23
1.-OBJETIVOS
Determinar las diferencias de elevación entre los distintos puntos del terreno desde una sola posición del nivel de ingeniero.
2.-FUNDAMENTO TEORICO
Nivelación simple. –
La nivelación simple es un método de medir la diferencia de altura entre dos o más puntos en el terreno. Se utiliza para determinar el
perfil del suelo, el cálculo de volúmenes de tierra, la construcción de obras civiles, etc. La nivelación simple se basa en el principio de
que dos puntos que están a la misma distancia vertical de una superficie de nivel tienen la misma altura o cota. Para realizar una
nivelación simple se necesita un instrumento llamado nivel, que permite observar una mira graduada colocada en los puntos a nivelar.
La diferencia de lectura entre dos puntos consecutivos indica el desnivel entre ellos.

Para la nivelación simple estacionamos el nivel de ingeniero entre dos puntos la cota de la lectura de atrás siempre será conocida para
que con esta obtengamos el horizonte instrumento y posteriormente restando el horizonte instrumento logremos hallar la cota de la
lectura de adelante.
𝐻𝐼 = 𝐿𝑎 + 𝐶𝑂𝑇𝐴 𝐷𝐸 𝐴
𝐶𝑂𝑇𝐴 𝐷𝐸 𝐵 = 𝐻𝐼 − 𝐿𝑏
3.-EQUIPOS

NIVEL DE INGENIERO TRIPODE MIRA COMBO

4.-MATERIALES

ESTACAS
5.-PROCEDIMIENTO

❖ Realizamos el reconocimiento del terreno

previo.
❖ Luego empezamos a estaquear los puntos de
estudio con la ayuda del combo.
❖ Realizamos el croquis indentificando los puntos
que marcamos con las estacas.
❖ Posteriormente buscamos un lugar para
estacionar el nivel de ingeniero. El criterio que
debemos de seguir es que sean visibles todos
los puntos que deseamos obtener en el terreno.

❖ Colocamos el tripode a la altura del operador

(hay que tener cuidado es muy importante que
no quedemos jorobados), abrimos las patas del
tripode, clavamos una y ajustamos las otras
dos de modo que quede paralelo a la superficie
donde nos estacionaremos.
❖ Colocamos el nivel de ingeniero sobre el
tripode con mucho cuidado, lo ajustamos y
comenzamos a nivelar con los tornillos de
nivelacion (tener cuidado de hacerlo
correctamente).
 ❖ Buscamos un BM para referenciarnos, tanto
la cota como las coordenadas.
❖ Con ayuda de la brújula referenciamos a Hz
hacia el norte y lo colocamos en 0
❖ Luego comenzamos con la lectura, apuntamos
hacia la mira estadimetrica que esta ubicada
en el punto.
❖ Y así posteriormente para todos lo puntos
❖ Luego con todos los datos recolectados
iremos a gabinete a realizar los calculos
correspondientes.

6.-DATOS Y FORMULAS
Croquis. –

Datos. –
PUNTO HS HM HI HZ "º" HILO PROM.
BM 1.291 1.184 1.091 340 1.189
1 1.903 1.801 17 117 6.901
2 1.93 1.83 1.745 97 1.835
3 1.842 1.792 1.75 90 1.795
4 1.595 1.56 1.525 289 1.56
5 1.615 1.532 1.45 301 1.532
6 1.634 1.525 1.42 283 1.526
Formulas. –
Horizonte instrumento:
AI = COTA BM + La"BM"
Cota de los puntos:
PUNT. N = AI − LI

Distancia horizontal: Donde:

DH = K ∗ (S − I)
K=100
Cálculo de coordenadas parciales:
∆E = sin AZ ∗ DH
∆N = cos AZ ∗ DH

Cálculo de las coordenadas absolutas:

N = ∆N + N
𝐸 = 𝐸 + ∆E
Cálculo de los hilos: Donde:
S+I
M=
2
S=hilo superior
S = 2M − I M=hilo medio
I = 2M − S I=hilo inferior
7.-CALCULOS

Cálculos de los hilos medios: Cálculos de los hilos promedio:

Sbm+Ibm Sbm+Mbm+Ibm
Mbm = = 1.191m Mpbm = = 1.189m
2 3
S1+I1 S1+M1+I1
M1 = = 1.802m Mp1 = = 1.801m
2 3
S2+I2
M2 = = 1.838m S2+M2+I2
2
S3+I3 Mp2 = = 1.835m
M3 = = 1.796m 3
2
S4+I4 S3+M3+I3
M4 = = 1.56m Mp3 = = 1.795m
2 3
S5+I5
M5 = = 1.533m Mp4 =
S4+M4+I4
= 1.56m
2
S6+I6 3
M6 = = 1.527m S5+M5+I5
2
Mp5 = = 1.532m
3
S6+M6+I6
Mp6 = = 1.526m
3

Cálculo de altura instrumento:

AI = COTA BM + La"BM = 411.981m Cálculos de las distancias
horizontales:
Cálculo de las cotas:
DHbm = K ∗ (Sbm − Ibm) = 20m
PUNT. 1 = AI − L1 = 410.179m
DH1 = K ∗ (S1 − I1) = 20.3m
PUNT. 2 = AI − L2 = 410.143𝑚
DH2 = K ∗ (S2 − I2) = 18.5m
PUNT. 3 = AI − L3 = 410.185m
DH3 = K ∗ (S3 − I3) = 9.2m
PUNT. 4 = AI − L4 = 410.421m
DH4 = K ∗ (S4 − I4) = 7m
PUNT. 5 = AI − L5 = 410.448m
DH5 = K ∗ (S5 − I5) = 16.5m
PUNT. 6 = AI − L6 = 410.454m
DH6 = K ∗ (S6 − I6) = 21.4m
Calculo de coordenadas parciales:
Norte:
∆Nest = cos AZest ∗ DHest = 18.794m
∆N1 = cos AZ1 ∗ DH1 = −9.216m
∆N2 = cos AZ2 ∗ DH2 = −2.255m
∆N3 = cos AZ3 ∗ DH3 = 0m
∆N4 = cos AZ4 ∗ DH4 = 2.279m
∆N5 = cos AZ5 ∗ DH5 = 8.498m
∆N6 = cos AZ6 ∗ DH6 = 4.814m
Cálculo de coordenadas absolutos:
Nest = ∆Nest + BM = 8034855.135m
N1 = ∆N1 + Nest = 8034845.919m
N2 = ∆N2 + Nest = 8034852.88m
N3 = ∆N3 + Nest = 8034855.135m
N4 = ∆N4 + Nest = 8034857.414m
N5 = ∆N5 + Nest = 8034863.633m
N6 = ∆N6 + Nest = 8034859.949m
Este:
∆Eest = sin AZest ∗ DHest = −6.84m
∆E1 = sin AZ1 ∗ DH1 = 18.087m
∆E2 = sin AZ2 ∗ DH2 = 18.362m
∆E3 = sin AZ3 ∗ DH3 = 9.2m
∆E4 = sin AZ4 ∗ DH4 = −6.619m
∆E5 = sin AZ5 ∗ DH5 = −14.143m
∆E6 = sin AZ6 ∗ DH6 = −20.852m
Cálculo de coordenadas absolutos:
𝐸𝑒𝑠𝑡 = 𝐵𝑀 + ∆Eest = 479269.068m
𝐸1 = 𝐸1 + ∆E1 = 479287.155m
𝐸2 = 𝐸2 + ∆E2 = 479287.43m
𝐸3 = 𝐸3 + ∆E3 = 479278.268m
𝐸4 = 𝐸4 + ∆E4 = 479262.449m
𝐸5 = 𝐸5 + ∆E5 = 479254.925m
𝐸6 = 𝐸6 + ∆E6 = 479248.216m
8.-OBSERVACION
El nivel esférico estaba descalibrado y hubo variaciones considerables al momento de tomar las lecturas.
9.-CONCLUSION
Determinamos y entendimos a la perfección la diferencia de alturas en los distintos puntos del terreno.
10.-APLICACIÓN
La nivelación simple es una técnica de topografía que se aplica en la ingeniería civil para diversos fines, tales como:
❖ Preparar terrenos, construir terrazas y muros de contención, efectuar excavaciones y establecer cimientos, dados de
cimentación, estanques de contención y fosas sépticas1.
❖ Determinar el perfil del suelo, el cálculo de volúmenes de tierra, la construcción de obras civiles, etc2.
❖ Estudiar el diseño de carreteras, canales, instalación de tuberías, etc3.
❖ Medir la altura de vaciados de columnas, asentado de ladrillos, bases de techo y de vigas, alfeizar de puertas, etc.
11.-ANEXOS
PUNTO L.A. L.I. L.AD. AI COTA DH AZ DELTA "E" DELTA "N" E N
EST1 479269.068 8034855.135
BM 1.191 411.981 410.79 20 340 -6.84 18.794 479275.908 8034836.341
1 1.802 410.179 20.3 117 18.087 -9.216 479287.155 8034845.919
2 1.838 410.143 18.5 97 18.362 -2.255 479287.43 8034852.88
3 1.796 410.185 9.2 90 9.2 0 479278.268 8034855.135
4 1.56 410.421 7 289 -6.619 2.279 479262.449 8034857.414
5 1.533 410.448 16.5 301 -14.143 8.498 479254.925 8034863.633
6 1.527 410.454 21.4 283 -20.852 4.814 479248.216 8034859.949
