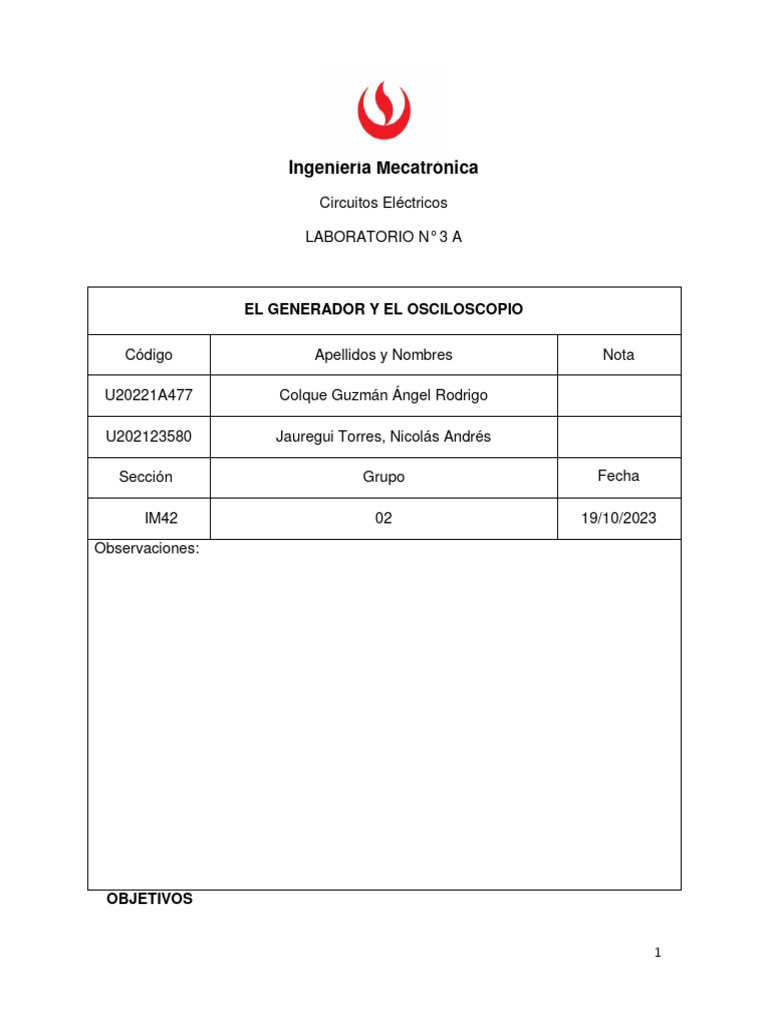

Ingeniería Mecatrónica

Circuitos Eléctricos

LABORATORIO N° 3 A

EL GENERADOR Y EL OSCILOSCOPIO

Código Apellidos y Nombres Nota

U20221A477 Colque Guzmán Ángel Rodrigo

U202123580 Jauregui Torres, Nicolás Andrés

Sección Grupo Fecha

IM42 02 19/10/2023
Observaciones:

OBJETIVOS

1
 1. Identificar los controles del generador y el osciloscopio del laboratorio.
2. Configurar el generador y el osciloscopio para realizar una medición.
3. Realizar mediciones de amplitud y periodo.

EQUIPOS

Generador de funciones
Osciloscopio
Puntas de prueba

EXPERIENCIA 1: EL GENERADOR DE SEÑALES

El docente explica los controles y partes del generador de señales

1. Observe los siguientes controles del generador:

2. Encienda el generador, presionando el botón Power, observe lo que muestra la

pantalla anote:
Se observa la frecuencia en KHz y la amplitud (valor pico) en V, así como el
tipo de señal, que en este caso es de tipo sinusoidal.

2
3. Para seleccionar el tipo de señal usaremos la tecla Func, anote lo que muestra
la pantalla para las diferentes opciones.

Se muestran las opciones:

SIN
SQU
TRI
RUP
RDW
DC

4. Conecte la punta de prueba del generador en la salida BNC Func out. El

generador tiene una impedancia de salida de 50 Ω. Comente que función
cumple la impedancia de salida.

La función de una impedancia de salida es atenuar el voltaje.

5. Para ajustar la amplitud de salida del generador use el control Amplitude.

Observe y anote el voltaje máximo y el voltaje mínimo que puede suministrar el
generador. Para un voltaje máximo use la tecla Attn y la perilla grande (7),
seleccione 0dB y para un voltaje mínimo use la tecla Attn y la perilla grande (7),
seleccione -60dB

𝑉𝑚𝑎𝑥 10 V

𝑉𝑚𝑖𝑛 0.58 mV

6. Para seleccionar la frecuencia use las teclas o y/o la perilla grande

(7). Ajuste para 1250Hz, 6Vpp. La pantalla del generador muestra valores en
pico.

3
7. Algunas señales se necesita agregarle un voltaje continuo (OFFSET),
Seleccione con la tecla Sub func la opción OFFSET OFF con las teclas del paso
6 cambie a OFFSET ON y con el botón DC/OFFSET se varía este valor DC.

4
8. Para reiniciar el generador presione y suelte ambas teclas del paso 6.

9. Ajuste el generador para una frecuencia de 2.7kHz de onda senoidal a un voltaje

de 3.5Vrms, con un nivel de OFFSET

10. El docente da su visto bueno al ajuste realizado en el paso 9

5
EXPERIENCIA 2: EL OSCILOSCOPIO

El docente explica los controles y partes del generador del osciloscopio

1. Observe el osciloscopio y básicamente está formada por las siguientes partes,

describa la función de cada una de ellas.

Muestra el tipo de señal y el periodo

Pantalla junto a la amplitud.

Controla la amplitud de la señal, es

Etapa Vertical decir, su altura.

Controla el periodo y el ancho de la

Etapa Horizontal señal.

Sincroniza la información presentada en

Etapa de sincronismo la pantalla.

2. Conecte la punta de prueba o sonda en el conector 1 de la etapa Vertical

(CH1). Encienda el osciloscopio con el botón de encendido ubicado en la parte
superior izquierda.

6
3. Conecte la punta a la salida de prueba PROBE COMP que se encuentra cerca
de la pantalla. Para verificar o configurar el osciloscopio.
El docente indicará como realizar las mediciones de amplitud y periodo

El docente configurará el generador y explica cómo realizar las mediciones

con el osciloscopio

4. Medición de señales alternas

a. Conecte la entrada del CH1 a la salida del generador
b. Seleccione el CH1 y asegure la atenuación correspondiente de la sonda.
c. Ajuste los controles de sensibilidad vertical y tiempo horizontal para
observar la señal en la pantalla y con los controles posición vertical y
posición horizontal ubique la señal correctamente. De preferencia observar
como mínimo un ciclo o dos y la amplitud lo máximo que pueda ocupar en
la pantalla

7
EXPERIENCIA 3: MEDICIÓN DE AMPLITUD

1. Para medir la amplitud de la señal lea el número de divisiones en forma

vertical y múltiple por el valor indicado por la sensibilidad vertical

2. Lea el número de divisiones verticales

Divisiones verticales (#div) 5

3. Anote el valor de la escala vertical o selector vertical

Escala vertical (Ch1) 2.00 V

8
 4. Determine el valor pico a pico de la señal

𝑉𝑝𝑝 = (#𝑑𝑖𝑣) 𝑥 𝐶ℎ1 Vpp = 5 x 2 = 10 V

5. Calcular los valores de pico y eficaces

𝑉𝑝𝑝
𝑉𝑝 = 5V
2

𝑉𝑝
𝑉𝑟𝑚𝑠 = 3.54 V
√2

EXPERIENCIA 4: MEDICIÓN DE TIEMPO

1. Para medir el tiempo lea el número de divisiones en forma horizontal y
multiplique por el valor indicado por el tiempo horizontal

9
2. Lea el número de divisiones horizontales

Divisiones horizontales
3.7
(#div)

3. Anote el valor de la escala horizontal o de tiempo

Escala horizontal (M) 100 us

4. Determine el periodo de la señal

𝑇 = (#𝑑𝑖𝑣 ) 𝑥 (𝑀) 3.7 x 100 us = 370 us

5. Determine la frecuencia de la señal

1
𝑓= 2,7 kHz
𝑇

10
