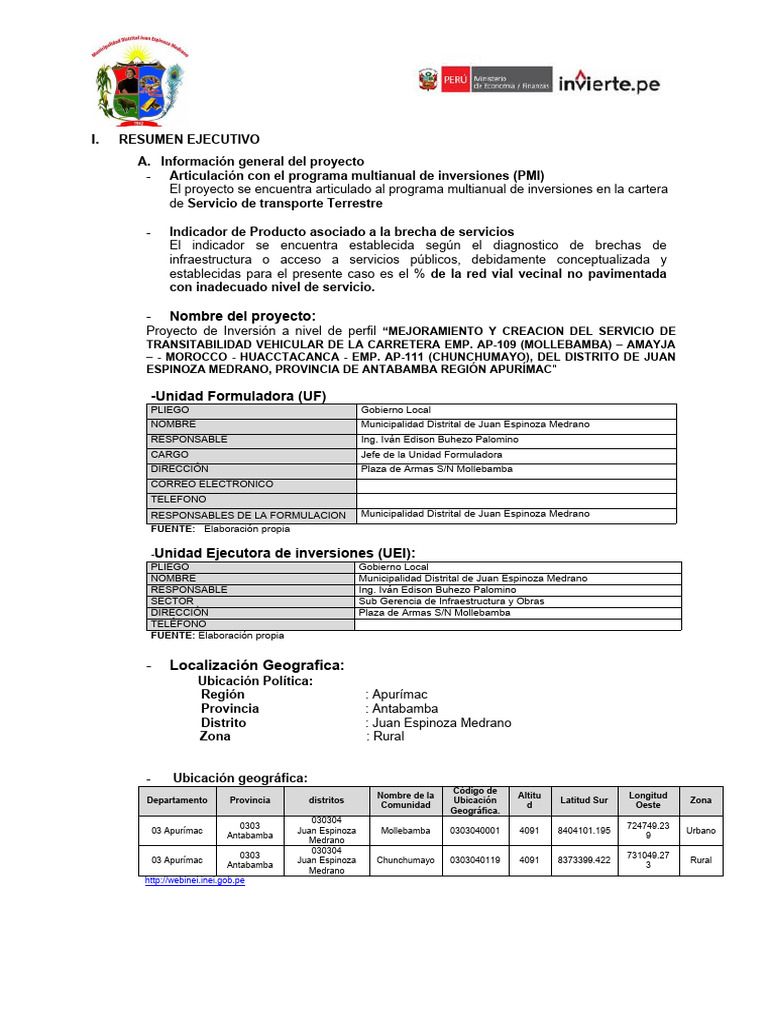

RESUMEN EJECUTIVO
A. Información general del proyecto
- Articulación con el programa multianual de inversiones (PMI)
El proyecto se encuentra articulado al programa multianual de inversiones en la cartera
de Servicio de transporte Terrestre
- Localización Geografica:
Ubicación Política:
Región : Apurímac
Provincia : Antabamba
Distrito : Juan Espinoza Medrano
Zona : Rural
- Ubicación geográfica:
Código de
Nombre de la Altitu Longitud
Departamento Provincia distritos Ubicación Latitud Sur Zona
Comunidad d Oeste
Geográfica.
030304
0303 724749.23
03 Apurímac Juan Espinoza Mollebamba 0303040001 4091 8404101.195 Urbano
Antabamba 9
Medrano
030304
0303 731049.27
03 Apurímac Juan Espinoza Chunchumayo 0303040119 4091 8373399.422 Rural
Antabamba 3
Medrano
http://webinei.inei.gob.pe
Mapa de Ubicación geográfica:
Adecuado nivel de
Limitado nivel de transitabilidad
transitabilidad de carga y
de carga y pasajeros de las
pasajeros de las poblaciones de
poblaciones de Mollebamba,
Mollebamba, Chunchumayo,
Chunchumayo, Huancca y
Huancca y Huacctaccanca hacia
Huacctaccanca hacia los
los mercados locales y
mercados locales y regionales
regionales
MEDIOS FUNDAMENTALES
Medio Fundamental 1:
Adecuada infraestructura vial, obras de arte, drenaje y señalización
En el tramo de vía existente AP-857 (Mollebamba – Pta Carretera (Maranijoc)) que tiene 7.510 km
requiere un mejoramiento en toda la vía, así como la construcción de obras de arte, drenaje y
señalización solucionando el problema con la transitabilidad y retraso en el traslado de carga y
pasajeros.
Medio Fundamental 2:
Existencia de una vía carrozable de interconexión comunal y comercial
La construcción de caminos vecinales permitirá entrelazar poblaciones y zonas productivas con los
mercados más próximos, las cuales han estado aisladas por mucho tiempo. La vía principal por
construirse tendrá una longitud de 39.914 Km. (Pte. H’amaycca - Chunchumayo), el Acceso N° 01
tendrá una longitud de 3.167 Km (Trapiche) y el Acceso N° 02 tendrá una longitud de 2.050 Km
(Huactaccanca), según el presente estudio, será una vía pavimentada, con todos sus elementos tales
como alcantarillas, badenes, cunetas y otros para su adecuado funcionamiento y mantenimiento.
Medio Fundamental 3:
Organización fortalecida en conocimiento y sensibilización sobre prevención de sistemas viales y
programas de contingencia
Con el estudio se plantea que las autoridades distritales, comunales y los productores estén
convenientemente organizados y tengan un conocimiento de organización y técnicas viales, para que
contribuyan con una mayor participación en acciones de operación y mantenimiento de la vía a
mejorar y construir.
DEPARTAMENTO APURÍMAC
Provincia: ANTABAMBA
Distrito: JUAN ESPINOZA MEDRANO
Lugar MOLLEBAMBA - CHUNCHUMAYO
Superficie * 623.22 Km2
Latitud * 13°48´00”
Longitud * 72°31´01”
Altitud * 3,286.0 – 4816.0 m.s.n.m.
Región geográfica Sierra
(*) Fuente: instituto nacional de informática.
- Tamaño:
El tamaño del PIP se planteara de acuerdo al nivel de intervención como es el caso
para de mejoramiento en una longitud de 7.510 km y una construcción de 39.914 km
respectivamente con 4.50 m de ancho de calzada y 0.50 m de berma por ambos
lados y con 0.40*1.20 m de cunetas para la vía principal; en el Acceso N° 01 presenta
una longitud de 3.167 con 4.50 m de ancho de calzada y 0.50 m de berma por ambos
lados y con 0.40*1.20 m de cunetas; y en el Acceso N° 02 presenta una longitud de
2.050 con 3.50 m de ancho de calzada y 0.50 m de berma por ambos lados y con
0.40*1.20 m de cunetas.
- Tecnología de Mejoramiento
Ampliación de plataforma de rodadura
Se mejorará la plataforma que actualmente es de 3.50 m, a una plataforma de 4.50
m, con un pavimento conformado por una subbase granular de e=0.15 m, una base
granular estabilizada con emulsión de e=0.18 m y un micropavimento de e= 0.012 m,
el tramo de mejoramiento va desde el km 0+000 al km 7+510, que se encuentra
ubicado en el sector de Mollebamba, en la actualidad muestra un deterioro en todo el
tramo.
Señalización vial
Se instalará con 20 señales preventivas, 05 señales reglamentarias, 10 señales
informativas, así como 07 poste de kilometraje.
Las señales de tránsito tienen una dimensión de 0.60m x 0.60m con fondo de material
reflectorizante de alta intensidad de (Tipo III) de color amarillo (tonalidad N o 33538
según manual de MTC) y símbolo, letras y borde de marco pintados con tinta
xerográfica color negro (tonalidad No 37038 según manual del MTC).
Los postes de fijación serán de concreto armado prefabricado, los mismos que
deberán pintarse con esmalte de color negro y blanco en franjas horizontales de 50
cm.
Las señales informativas serán de 0.60m por 0.90m con fondo de material
reflectorizante de alta intensidad color blanco (Tipo III); círculo de color rojo así, como
la franja oblicua atrasadas del cuadrante superior izquierdo al cuadrante inferior
derecho, qué representa prohibición; letras, números, símbolos, y marcas con tintas
xerográfica de color negro.
- Tecnología de Construcción
Puente H’amaycca
El proyecto contempla la construcción de un puente tipo VIGA-LOSA en el Km 7+620
de concreto reforzado de 18.50 m de longitud entre ejes de apoyo, conformado por
dos pantallas de sección variable de tipo lineal y un tablero tipo viga-losa de sección
recta.
Las señales de tránsito tienen una dimensión de 0.60m x 0.60m con fondo de
material reflectorizante de alta intensidad de (Tipo III) de color amarillo (tonalidad N o
33538 según manual de MTC) y símbolo, letras y borde de marco pintados con tinta
xerográfica color negro (tonalidad No 37038 según manual del MTC).
Los postes de fijación serán de concreto armado prefabricado, los mismos que
deberán pintarse con esmalte de color negro y blanco en franjas horizontales de 50
cm.
Las señales informativas serán de 0.60m por 0.90m con fondo de material
reflectorizante de alta intensidad color blanco (Tipo III); círculo de color rojo así, como
la franja oblicua atrasadas del cuadrante superior izquierdo al cuadrante inferior
derecho, qué representa prohibición; letras, números, símbolos, y marcas con tintas
xerográfica de color negro.
Los paneles de las señales reglamentarias serán fabricados en fibra de vidrio de 4
mm de espesor con resina poliéster y con una cara de textura similar al vidrio. La
parte posterior de los paneles SE cubrirá con dos manos de pintura de color negro.
Los postes de fijación serán de concreto armado prefabricado los mismos que
deberán pintarse con esmalte color negro y blanco en franjas horizontales de 50cm.
Puente Trapiche
El proyecto contempla la construcción de un puente tipo VIGA-LOSA en el Km 3+150
de concreto reforzado de 18.50 m de longitud entre ejes de apoyo, conformado por
dos pantallas de sección variable de tipo lineal y un tablero tipo viga-losa de sección
recta.
Tamaño optimo
El tamaño óptimo de proyecto viene dado por su CAPACIDAD INSTALADA de
producción de bienes y por su capacidad de generar un número determinado servicio
en un tiempo dado. Dicha capacidad de producción podemos expresarla como el
servicio de transitabilidad mejorando la carretera en 7.510 km así como creando
45.131 km.
F. Evaluación social
La metodología de evaluación utilizada para este proyecto es la de Costo-Beneficio, por
cuanto los beneficios del proyecto pueden cuantificarse monetariamente. Seguidamente
los indicadores de rentabilidad a precios sociales.
ANALISIS DE SENSIBILIDAD
INVERSION
VARIACIÓN (%) VARIACIÓN (%) VAN (S/.) TIR (%)
100% 100% 3,383.67 8.74
5.0% 105.0% -1,476.47 7.69
10.0% 110.0% -6,336.61 6.70
15.0% 115.0% -11,196.74 5.79
23.2% 123.2% -19,196.52 4.4
0.0% 100.0% 3,380.70 8.85
-10.0% 90.0% 13,103.94 11.12
-20.0% 80.0% 22,824.21 13.95
-30.0% 70.0% 32,544.48 17.41
-40.0% 60.0% 42,264.75 21.78
Fuente: Elaboración propia
a) Etapa de inversión.
La Municipalidad Distrital de Juan Espinoza Medrano financiara la ejecución del PIP. Así mismo
Las familias de la comunidad de MOLLEBAMBA Se comprometen con el aporte de mano de
OBRA NO CALIFICADA durante la ejecución del Proyecto.
Documento : Acta de Reunión Extraordinaria
Emite : Representantes de la Comunidad Mollebamba
b) Operación y mantenimiento
En la etapa de post inversión la institución encargada de la operación y mantenimiento será la
MUNICIPALIDAD DISTRITAL DE JUAN ESPINOZA MEDRANO.
Cabe precisar que en cuanto al marco normativo necesario que permita llevar a cabo la
EJECUCIÓN Y OPERACIÓN DEL PROYECTO, donde se indica que el grupo funcional en el
que se enmarca el proyecto es 0066: VÍAS VECINALES por lo que es competencia del
Gobierno local en este caso de la MUNICIPALIDAD DISTRITAL DE JUAN ESPINOZA
MEDRANO.
Fase de ejecución.
La responsabilidad de la ejecución del PIP está a cargo del Municipalidad Distrital de Juan
Espinoza Medrano.
PROCESO DESCRIPCIÓN
Elaboración de términos de referencia a cargo de la sub gerencia de estudios.
Proceso de elaboración Convocatoria a cargo de la Sub Gerencia de Abastecimiento y Margesi y Bienes
de Expediente Técnico, Buena Pro a cargo de la Sub Gerencia de Abastecimiento y Margesi y Bienes.
con los siguientes Elaboración de Expediente Técnico a cargo de Empresa Consultora (Externo).
procesos Compatibilidad con el PIP a cargo de la OPMI Regional.
Aprobación del Expediente Técnico a cargo de la Gerencia Regional de
Infraestructura en coordinación con la OPMI Regional.
Elaboración de Términos de Referencia a cargo de la Gerencia Regional de
Proceso de selección y
Infraestructura.
contratación para la
Convocatoria para Empresa Consultora a cargo de la Sub Gerencia de
ejecución de la obra
Abastecimiento y Margesí y Bienes.
Buena Pro a cargo de la Sub Gerencia de Abastecimiento y Margesí y Bienes.
Ejecución de Obras Civiles estará a cargo de la de la empresa Ejecutora y estará
monitoreada y supervisada por la gerencia regional de infraestructura a través de la
Proceso de ejecución de sub gerencia de proyectos de infraestructura de inversión públicas y privadas
obra (SGPIIPP) y la sub gerencia de supervisión y liquidación de obras (SGSLO), en
acción coordinada con la Empresa contratista a cargo de la ejecución de obra.
Proceso de supervisión La Supervisión estará a cargo de la gerencia regional de infraestructura la
Liquidación de obra estará a cargo de la gerencia regional de infraestructura.
Fuente: Elaboración propia
- Modalidad de ejecución:
La modalidad de ejecución del PIP será por CONTRATA (ADMINISTRACIÓN INDIRECTA –
ASOCIACION PUBLICA PRIVADA) son modalidades de participación de la inversión privada
en las que se incorpora experiencia, conocimientos, equipos, tecnología, y se distribuyen
riesgos y recursos, preferentemente privados, con el objeto de crear, desarrollar, mejorar,
operar o mantener infraestructura pública o proveer servicios públicos.
- Los Beneficiarios
A través de sus comités de base y en acción coordinada con sus autoridades locales, brindarán
las facilidades necesarias para la ejecución de la obra, asegurando su participación en la
Operación y Mantenimiento de la obra con aporte de mano de obra los compromisos se
adjuntan en los anexos.
Fase de Funcionamiento
La operación y mantenimiento estará a cargo de la MUNICIPALIDAD DISTRITAL JUAN
ESPINOZA MEDRANO financiado con Recursos ordinarios.
I. Marco lógico
MEDIOS DE
RESUMEN DE OBJETIVOS INDICADORES SUPUESTOS
VERIFICACIÓN
Mejoramiento y creación de la Al año 01, se contará con un camino vecinal de Inventario Vial.
vía carrozable 54.359 km en buenas condiciones. Se asignan las partidas
presupuestarias respectivas.
Reportes de
mantenimiento de obra
Liquidación de Obra. Eficiente supervisión de la
Unidad Ejecutora.
Construcción de obras de arte
ACCIONES
Al año 01, se contará con las obras de arte entre Inventario Vial.
(Puentes, badenes,
alcantarillas, badenes, puentes Disponibilidad de
alcantarillas, tajeas).
Reportes de profesionales y técnicos.
mantenimiento de obra
Comprobantes de pago Participación de los
Organización y cursos de de expositores. beneficiarios.
Al año 01, 158 pobladores se encontrarán
capacitación en temas de
capacitados en operación y mantenimiento vial
operación y mantenimiento vial Fichas de asistencia y
participación
II. IDENTIFICACION
La ruta a seguir para definir el módulo de identificación será el siguiente:
GRÁFICO Nº 01: RUTA A SEGUIR MODULO IDENTIFICACIÓN
Fuente: Guía general para identificación, formulación y evaluación social de proyectos de inversión pública, a nivel
de perfil- incorporando la gestión del riesgo en un contexto de cambio climático
1.2. Diagnostico
El conocimiento de la situación actual es muy importante, sobre esta base se podrá definir el
problema que afecta a la población con un buen sustento y plantear las alternativas más
adecuadas para su solución.
Fuente: Guía general para identificación, formulación y evaluación social de proyectos de inversión pública, a nivel
de perfil- incorporando la gestión del riesgo en un contexto de cambio
- ¿Cuál es la situación actual
Pobreza.
El distrito de Juan Espinoza Medrano la pobreza o extrema pobreza no es un fenómeno
nuevo, tampoco es sólo una manifestación de carácter económico, es sobre todo un
fenómeno complejo que abarca aspectos sociales, políticos y ambientales que tiene como
base fundamental la exclusión social.
El Mapa de Pobreza del INEI es un instrumento de focalización, que tiene como propósito
optimizar o racionalizar el gasto, permitiendo identificar los ámbitos geográficos que
concentran la población más pobre en términos de mayores carencias de servicios básicos y
mayor vulnerabilidad a la pobreza.
CUADRO Nº 01: CONDICIÓN DE POBREZA EN EL DEPARTAMENTO Y UBICACIÓN DEL DISTRITO POR NIVEL
DE POBREZA TOTAL, 2009
TOTAL POBRE (%) UBICACIÓN
DEPARTAMENTO Y
UBIGEO POBLACIÓN 1/ DE NO NO DE POBREZA
DISTRITO EXTREMO
POBRES EXTREMO POBRE TOTAL 2/
PROVINCIA
030300 ANTABAMBA 13 374 79,1 52,8 26,3 20,9 10
DISTRITOS
JUAN ESPINOZA
030304 2,132 82,2 59,0 23,2 17,8 25
MEDRANO
Fuente: Mapa de Pobreza Provincial y Distrita, 2009
Nota: No incluye la población del distrito de Carmen Alto, provincia de Huamanga, departamento de Ayacucho.
Autoridades no permitieron la ejecución de los censos.
1/ Población estimada al 30 de junio, por años calendario y sexo, 2009 - PERÚ: Estimaciones y Proyecciones de
Población por Sexo, Según Departamento, Provincia y Distrito, 2000 - 2015.
2/ Ordenamiento de los distritos dentro del departamento de mayor a menor porcentaje de pobreza total.
En ese sentido también se puede apreciar en la zona de estudio del presente proyecto de
inversión como son es el centro poblado de MOLLEBAMBA del distrito de Juan Espinoza
Medrano que las características en cuanto a servicios básicos como son agua, desagüe,
electricidad, analfabetismo entre otros son parecidas o en algunos casos por debajo de los
indicadores del distrito.
Cabe precisar el estado en cual se encuentran los servicios básicos de los distritos de
Antabamba y Juan Espinoza Medrano y sus respectivos centros poblados serán desarrollados
a mayor detalle en el ítem que les corresponda en el perfil.
A continuación, mostraremos los pasos para la elaboración del diagnóstico del área de estudio
y la definición del área de influencia.
a) Área de influencia directa del proyecto
El AID es la superficie que va a ser intervenida por la presencia de la infraestructura vial y actividades
propias para el desarrollo del proyecto, se considera 2.5 km del eje de vía, para ambos lados, El Área
de Influencia Directa del Proyecto tiene una extensión de 21,387.83 Km2 e involucran a los sectores
de Mollebamba y Calcauso, tal como se puede apreciar en la imagen.
GRÁFICO Nº 03:
Área de influencia
GRÁFICO Nº 04: ÁREA DE ESTUDIO
Fuente: Guía general para identificación, formulación y evaluación social de proyectos de inversión pública, a nivel de perfil-
incorporando la gestión del riesgo en un contexto de cambio
-Geología regional
La información geológica regional, se basa en la carta geología Nacional de Antabamba (29–Q)
y Chulca (30-Q), publicada en el Boletín 29 por el INGEMMET.
Las rocas tienen edades geológicas que van desde el Mesozoico al Cenozoico, siendo
sedimentarias, metamórficas y volcánicas. El cuaternario reciente, lo conforman depósitos
morrénicos y deposito fluvio-glaciares.
Estratigrafía
La estratigrafía presenta una secuencia discontinua que va desde el Jurásico Medio
(Formación Socosani) hasta el cuaternario reciente (Depósitos Cuaternarios).
LEYEND
ERA SISTEMA SERIE GRUPO UNIDAD DESCRIPCIÓN
A
Bloques, guijarros en una
HOLOCENO Depósitos Aluviales Qh-al
matriz de arena y limo.
CUATERNARI
CENOZOICA
O
Tobas con pómez, biotitas,
PLEISTOCEN
O
Gpo. Barroso Volc. Vilcarani NQ-vi/tb,fl cuarzo con abundantes
fragmentos líticos.
Gpo. Maure Subv. Totora PN-to-da Diorita
Conglomerados,
NEOGENO MIOCENO areniscas, limoarcillitas
Gpo. Tacaza Fm. Orcopampa PN-or
rojas, brechas y tobas
retrabajadas.
PALEOGEN
O
OLIGOCENO Unidad Progreso Plutón PN-pro-ja/gd Granodiorita
SUPERIOR Fm. Arcurquina Kis-ar Calizas micríticas.
Limoarcillitas rojas,
violáceas y verdes
Fm. Murco Ki-mu intercaladas con areniscas,
areniscas cuarzosas
blancas y calizas.
CRETACEO Areniscas cuarzosas,
INFERIOR
blancas de grano fino a
medio, masivas
Fm. Hualhuani Ki-hu intercaladas con
limoarcillitas negras con
restos de plantas mal
MESOZOICO
conservadas.
Areniscas grises y blancas
con algunas laminaciones,
Fm. Labra Js-la
intercaladas con niveles
delgados de limoarcillitas.
SUPERI Gpo. Yura
OR
Limoarcillitas negras,
grises y verdes
Fm. Cachios Jm-ca intercalados con niveles
delgados de areniscas
grises.
JURASICO Areniscas de grano fino a
medio, grises verdes y
pardas intercaladas con
Fm. Puente Jm-pu
niveles de limoarcillitas,
contenido de nódulos y
MEDIO
fósiles.
Calizas negras con niveles
de limoarcillitas y
Fm. Socosani Jm-so
areniscas grises, calizas
con nódulos y fósiles.
Fuente: Elaboración informe de geología y geotecnia.
CUADRO N° 04 UNIDADES ESTRATIGRÁFICAS
Formación Orcopampa. - Constituido por conglomerados, aglomerados, areniscas, limoarcillitas rojas, brechas
aglomeradas, tobas andesíticas, lapilli, y flujos lávicos, dicha formación se presenta en gran parte del área de
estudio, el grupo Tacaza se presenta con frecuencia en cotas elevadas por encima de los 4200 msnm,
constituido principalmente por rocas volcánicas, a consecuencia de la sedimentación del material piroclástico de
las actividades volcánicas ocurridas en el pasado
Depósitos Aluviales (Q-al). - Los materiales aluviales se ubican en la parte medio e inferior de la mayoría de
las quebradas y tributarios y están conformados por gravas arenosas con bolones y bloques de cantos
redondeados a sub-angulosos, con tamaño máximo de 5.0 m., color gris claro a beige y compacidad media. El
espesor de estos materiales se estima de 3 a 45 m.
Depósitos Fluviales (Q-fl).- Los depósitos fluviales en el área del proyecto se presentan en pequeña extensión
en las laderas sobreyaciendo a los depósitos aluviales, coluviales y aluvionales, consiste en bancos de arena
redondeada, limo y arcilla estratificada.
Fuente: Elaboración informe de geología y geotecnia.
-Geología local
-Geomorfología
El área materia del presente estudio se encuentra situada geográficamente en la vertiente
Oriental de la Cordillera Occidental de los Andes Peruanos, al este de la Divisoria Continental,
conformada por una cadena de montañas denominada Cordillera de Huanzo, por lo que todo
su sistema de drenaje desagua a los grandes ríos que van hacia el Océano Atlántico.
Actualmente la erosión fluvial y la erosión por escorrentía superficial son los principales agentes
modeladores, estas han formado pequeñas quebradas tipo cárcavas, como consecuencia de
estos procesos geomorfológicos, ahora se observan montañas con pendientes variadas, cerros
con laderas disectadas y valles glaciales. Se han determinado cuatro tipos de unidades
geomorfológicas, unidad valle, unidad altiplanicie, unidad colinas y unidad montañas, a
continuación, se describe cada una de éstas:
Foto N° 01:
Se Observa el valle en forma de U, típico en zonas de
desglaciación
Unidad Valle
Como consecuencia de la acción erosiva de los cursos de
agua que nacen en las partes altas de la Cordillera, se ha
desarrollado una densa red hidrográfica que, debido a su
poder erosivo favorecido por el levantamiento general de los
Andes, ha disectado y profundizado a esta región originando
los valles fluvioglaciares (Valles en forma de U).
Los principales ríos que drenan esta área van dejando como
testigos, socavamientos y terrazas aluviales, adosadas a las
paredes de los valles a diferentes alturas sobre sus cauces
actuales originado por la actividad agradacional de los
glaciares. Los valles principales como el de Antabamba,
Chuquibambilla y Chalhuanca son profundos y relativamente
rectos debido a que están controlados por fallas regionales
Foto N° 03:
Se Observa las colinas con pendientes
Unidad Colinas
Son cerros bajos, considerándose su altura desde su base a la
cima. Presentan en ciertos casos sus laderas escarpadas y
disectadas, apreciándose cárcavas. Las laderas presentan
pendientes de entre 30º a 45º.
Esta unidad corresponde a las formas topográficas que encima
de los 4,500 m.s.n.m. forman lomas y cumbres
caracterizándose por climas frígidos.
Por su clima frío, fuertes vientos y altura, el pasto es pequeño y
ralo, encontrándose mayormente el monte llamado Tola; propio
de estas regiones. Esto hace del medio un tanto deshabitado,
con pocas condiciones para la crianza del ganado ovino y
vacuno.
Unidad Montaña Lo conforman cerros de gran altura,
generalmente con laderas escarpadas y disectadas, Foto N° 04:
presentando quebradas. Las laderas tienen pendiente entre 30º Se Observa la cadena de montañas altas en la zona
a 50º en promedio, se observa deslizamientos de derrubios y de estudio
caída de bloque de rocas.
Esta unidad geomorfológica constituye las partes más altas de
estos cuadrángulos y está formado por cadenas de cerros y
nevados alineados según el curso general de los Andes, estas
cumbres alcanzan mayores alturas de 5,000 m. siendo el
resultado de la intensa actividad emergente y erosiva durante el
levantamiento y desarrollo de las etapas Valle y Cañón, así
como de la glaciación durante el pleistoceno, originando una
morfología de picos y cumbres bastante agudas.
A) Cordilleras Altas. - Se reconoce así a las elevaciones y
cumbres que constituyen tanto al frente Oeste como Este de la
Cordillera Occidental Andina, presentan una topografía
relativamente heterogénea; por encima de las pampas y
altiplanicies las que se encuentran arriba de los 4,800 m.s.n.m.
Sus rasgos actuales las han ido adquiriendo a través de los
diversos procesos de levantamiento a que ha sido sometida la
Cordillera Occidental.
La geología estructural lo representan fallamientos que siguen la dirección andina (NO – SE),
que han afectado mayormente a las rocas sedimentarias que son las más antiguas, y en menor
intensidad a las rocas intrusivas y sub volcánicas.
Los pliegues formados en cuarcitas de la Fm. Socosani, están asociados con grandes fallas
normales, inversas y de rumbo. Las formaciones menos competentes con tipo de rocas lutitas,
areniscas lutáceas, presentan pliegues apretados, con gran número de fallas pequeñas de
carácter local.
Las principales estructuras denominadas fallas regionales se pueden observar en las diferentes
progresivas a lo largo del desarrollo del eje de la vía, como se muestra a continuación:
-Información cartográfica.
La totalidad del área de influencia del Proyecto se encuentra en las hojas de Carta Geográfica
Nacional, a escala 1:100 000, detalladas en el Cuadro HD-1.
-Información pluviométrica.
La red de estaciones meteorológicas del área del proyecto es escaza se cuenta con solo una
estación que nos servirá de base para los cálculos hidrológicos, la información con la que
cuenta es de registros de precipitación máxima en 24 h, precipitación media mensual y
temperaturas.
Precipitación máxima en
Curpahuasi 14° 03’ 72° 40’ 3579 msnm 2010 -2018
24 Horas (mm)
Precipitación máxima en
Chalhuanca 14° 23’ 73° 10’ 3358 msnm 2002 - 2012
24 Horas (mm)
Precipitación máxima en
Tambobamba 13° 56’ 72° 10’ 3275 msnm 1995 – 2009
24 Horas (mm)
Precipitación máxima en
Santo Tomas 14° 23’ 72° 05’ 3253 msnm 1999 - 2009
24 Horas (mm)
Fuente: Elaboración informe hidrológico
Las cuencas y sub-cuencas de estudio carecen de registros de aforos por lo que se utiliza
los registros de precipitaciones de la estación de Curpahuasi, Chalhuanca, Tambobamba y
Santo Tomas por encontrarse más próxima a la zona de estudio y por qué comparten casi
las mismas condiciones hidrometeoro lógicas. Para el estudio de estas cuencas se ha
considerado el siguiente procedimiento:
Uso de registros de precipitación máxima en 24 horas de la estación ubicada en ámbito del
proyecto.
Evaluación de las distribuciones de frecuencias más usuales para la definición de la
distribución de mejor ajuste a los registros históricos.
Análisis estadístico de precipitaciones extremas para periodos de retorno de 2, 5, 10, 20, 25,
50, 100 y 500 años
Aplicación de modelos precipitación – escorrentía, para la generación de caudales
considerando los modelos siguientes:
Método racional, aplicado a cuencas de extensión menor o igual a 2 Km2.
Modelo de HEC – HMS, aplicado a cuencas con extensión mayor a 2 Km2.
La estación que se considera para evaluar los niveles de precipitación extrema probable son las
de Curpahuasi, Chalhuanca, Tambobamba y Santo Tomas.
Los valores extremos, resultantes del análisis fueron corregidos, conforme a los factores de
ajuste previstos por la Organización Meteorológica Mundial (WMO, 1972) por el factor de 1.13
correspondiente a la relación entre la precipitación máxima registrada, con una lectura diaria en
un pluviómetro y la precipitación máxima instantánea. Los métodos probabilísticos que mejor se
ajustan a valores extremos máximos, considerados en la formulación del presente estudio son:
Distribución Normal.
Distribución LogNormal
Distribución Gamma.
Distribución Log Pearson tipo III
Distribución Gumbel
Distribución Log Gumbel
Análisis de frecuencia
Distribución Normal.
Distribución LogNormal
Distribución Gamma.
Distribución Log Pearson tipo III
Distribución Gumbel
Distribución Log Gumbel
Consiste en comparar las diferencias existentes entre la probabilidad empírica de los datos de
una muestra con la probabilidad teórica, tomando el valor absoluto de la máxima diferencia entre
el valor observado y el valor teórico.
∆ c =max ∨ F ( Q ) −F0 ( Q )∨¿
∆ c : Estadistico de Smirnov Kolmogorov .
P ( Q ) : Probabilidad empirica de los datos .
F ( Q ) : Probabilidad ajuste teorico .
CUADRO N° 08: NIVEL DE SIGNIFICACIÓN
NIVEL DE SIGNIFICACIÓN
N°
0.2 0.1 0.05 0.01
5 0.479 0.546 0.608 0.729
10 0.338 0.386 0.430 0.515
15 0.276 0.315 0.351 0.421
20 0.239 0.273 0.304 0.364
25 0.214 0.244 0.272 0.326
30 0.195 0.223 0.248 0.298
35 0.181 0.206 0.230 0.276
40 0.169 0.193 0.215 0.258
45 0.160 0.182 0.203 0.243
50 0.151 0.173 0.192 0.231
Fuente: Elaboración informe hidrológico
Para el dimensionamiento hidráulico de las alcantarillas, se hizo empleo del software HY-8.2, el
cual ha sido desarrollado por la “Federal Highway Administration (FHWA) de los Estados Unidos
y en cooperación con la Enviromental Modeling Research Laboratory. para un nivel de
significación de 0.05 y 0.01.
-Cunetas
Las cunetas tienen como función la recolección del agua pluvial producida de manera temporal.
Que incide directamente sobre la superficie de rodadura y sobre los taludes adyacentes a la
carretera. Dicho flujo superficial debe ser conducido a las estructuras de drenaje transversal
proyectado, drenaje natural y en ciertos casos descarga directa sobre el terreno.
-Criterios de diseño
La pendiente
La pendiente longitudinal de la cuneta adoptada será igual a la pendiente del trazo vial.
El revestimiento.
El revestimiento es considerando la velocidad del flujo en las cunetas, asociada la pendiente
de la carretera, no generaría la socavación de estas, por lo que se ha considerado, en todos
los casos, que las cunetas serán sin revestimiento.
Longitudes de Tramo
La longitud máxima de entrega de los tramos de cunetas entre secciones de descarga
(alcantarillas, cursos o terreno naturales), ha sido establecida en 500m a fin de limitar los
efectos de eventuales obstrucciones de la sección de flujo en el tramo y el consecuente
deterioro de la vía por efecto de desbordes del flujo sobre el pavimento.
Estructuras de entrega de la cuneta hacia alcantarillas
Para el caso de descargas en la entrada de alcantarillas, las cunetas verterán sus caudales
a las estructuras de captación de la alcantarilla sea esta en tipo caja receptora o tipo alero
recto. Las cunetas que descarguen en la sección de aguas debajo de una alcantarilla
entregaran el flujo al cuenco de salida de la alcantarilla.
Estructura de entrega de la cuenta hacia el terreno natural
La entrega de las cunetas longitudinales al terreno natural se realizará mediante una
transición de concreto de sección trapezoidal, seguida de un canal de similar sección, pero
construidos se piedra emboquillada. En el caso de existir pendientes de descarga
pronunciadas se podrá hacer
Para el diseño hidráulico de las alcantarillas se ha tenido en cuenta la función que cumple cada
una de ellas dentro del proyecto, ya sea el paso de las descargas de la quebrada, alivio de las
cunetas longitudinales o paso de agua de riego. Por lo que se tienen dos tipos de alcantarillas,
las de alivio para drenar las aguas de las cunetas y las de paso para drenar cauces de agua.
Criterios de diseño.
Diseño hidráulico.
-Badenes
Criterios de diseño
El criterio básico de selección de la geometría del badén se basa en el hecho que toda vez que
las quebradas en las que se propone la construcción de badenes corresponden a cursos con
presencia de fenómenos geodinámicas externas, se ha considerado construcción de badenes
que cubran todo el ancho de la sección de la quebrada en el cruce.
Las funciones del badén serán, consecuentemente las siguientes:
Permitir el paso del flujo de la avenida extrema de 50 años de recurrencia.
Permitir la limpieza de huaycos, flujo de lodos o material de arrastre transportado por las
quebradas.
El badén tendrá una pendiente transversal minima de 2.0% y máxima de 3.0%.
El coeficiente de rugosidad 0.024 para badenes de concreto con presencia de material de
arrastre.
El badén trabajará a 80% de su capacidad.
El análisis de la sección hidráulica del badén se realizara considerando un canal circular de
diámetro 100m.
- Diseño hidráulico.
La economía del área de influencia del proyecto está basada en la explotación agropecuaria y
minera siendo la principal fuente de ingresos de las familias de dicha zona las mismas que serán
gravitantes en el futuro desarrollo económico y social del distrito. Y otras actividades como se
describe a continuación.
En cuanto a que los productores hombre y mujeres que viven en sus parcelas, se puede precisar
que el 22.66 % de la población vive en sus parcelas y un 77.34 % de la población no vive en sus
parcelas.
Del cuadro anterior se puede precisar que el 100.0 % del total de superficie agrícola es trabajada
como personas naturales.
Se puede precisar que la mayor cantidad de superficie agrícola en secano que es 34.34 has se
encuentra en el rango en cuanto a tamaño de 0.5 – 4,9 a has tal como se puede apreciar en el
cuadro anterior.
Superficie cultivada.
En total se cuenta 404.26 has de superficie agrícola cultivada tal como se puede apreciar el
siguiente cuadro.
CUADRO N° 16: SUPERFICIE AGRÍCOLA CULTIVADA
Tamaño de la Unidad Agropecuaria (6 grupos)
Condición Jurídica Menos de 0,5 - 4,9 has 5,0 - 9,9 has 10,0 - 19,9 20,0 - 49,9 50,0 a más Total
0,5 has has has has
Persona natural 26.38 279.97 7.90 - - 90.00 404.26
Comunidad - - - - -
campesina 0.00 0.00
Total 26.38 279.97 7.90 - - 90.00 404.26
Fuente: IV censo nacional agropecuario 2012
Tenencia de la tierra.
De acuerdo con el régimen de tenencia de la tierra existe un total de 28,876.07 has, se puede
precisar que la condición de propietario representa el 99.92 % en cuanto a las unidades
agropecuarias tal como se puede apreciar en el siguiente cuadro.
Solamente el 1.23 % se encuentra con cultivos o en proceso de cultivo tal como se puede
apreciar en el cuadro anterior.
Cultivos y superficie sembrada.
Los productos agrícolas más sembrados son el Maíz amiláceo, Haba-Maíz, Papa nativa, Quinua,
también se puede precisar que el 96.96% de producción agrícola es bajo riego tal como se
puede apreciar en el siguiente cuadro
Ganado vacuno.
Se cuenta con 6,453.0 cabezas de ganado en total de estos el mayor porcentaje de estos son
vacas que representa el 40.2 % seguido de un 18.0% que son terneros tal como se puede
apreciar en el siguiente cuadro.
Ganado ovino.
Se cuenta con 8,630.00 cabezas de ganado en total de estos el mayor porcentaje de estos son
borregas que representa el 43.6% seguido de un 18.1% que son Corderos tal como se puede
apreciar en el siguiente cuadro.
Ganado porcino.
Se cuenta con 18 cabezas de ganado en total de estos el mayor porcentaje de estos son
lechones que representa el 50.00 % tal como se puede apreciar en el siguiente cuadro.
CUADRO N° 25: GANADO PORCINO.
Razas
Ganado Porcino
Criollos Mejorados Total %
Lechones 6 4 10 77%
Marranas - 1 1 8%
Gorrinos - 2 2 15%
Total 6 7 13 100%
Fuente: IV censo nacional agropecuario 2012
Alpacas.
Se cuenta con 15,862.00 cabezas de alpacas en total de estos el mayor porcentaje de estos son
madres que representa el 45.90 % tal como se puede apreciar en el siguiente cuadro.
Aves de corral.
Se cuenta con 1,685.00 cabezas de aves de corral en total de estos el mayor porcentaje de estos
son gallinas que representa el 84.50 % tal como se puede apreciar en el siguiente cuadro.
CUADRO N° 27: AVES DE CORRAL
Categorías Cantidad %
Pollos y pollas de engorde 2 0.12%
Gallinas 1,412 85.89%
Gallos 184 11.19%
Pavos 9 0.55%
Patos 37 2.25%
Total 1,644 100.00%
Fuente: IV censo nacional agropecuario 2012
Otras especies.
Se cuenta con 8,997.00 cabezas en total de estos el mayor porcentaje de estos son cuyes con
una cantidad de 6,286 cabezas tal como se puede apreciar en el siguiente cuadro.
El siguiente cuadro muestra la población urbana y rural del distrito de Juan Espinoza Medrano de
acuerdo con el Censo INEI 2007. Observamos que mayor porcentaje de población se encuentra
en el sector urbano, lo cual no es muy distante del sector rural.
- Indicadores de pobreza.
En la provincia de Antabamba la pobreza o extrema pobreza no es un fenómeno nuevo, tampoco
es sólo una manifestación de carácter económico, es sobre todo un fenómeno complejo que
abarca aspectos sociales, políticos y ambientales que tiene como base fundamental la exclusión
social.
El Mapa de Pobreza del INEI es un instrumento de focalización, que tiene como propósito
optimizar o racionalizar el gasto, permitiendo identificar los ámbitos geográficos que concentran
la población más pobre en términos de mayores carencias de servicios básicos y mayor
vulnerabilidad a la pobreza.
Tal como se muestra en el siguiente cuadro.
En ese sentido también se puede apreciar en la zona de estudio del presente proyecto de
inversión como es el centro poblado de Mollebamba y Chunchumayo en el Distrito de Juan
Espinoza Medrano que las características en cuanto a servicios básicos con son agua, desagüe,
electricidad, analfabetismo entre otros son parecidas o en algunos casos por debajo de los
indicadores del distrito.
E. Accesibilidad a los servicios sociales:
Infraestructura educativa
Los servicios de educación en el distrito de Juan Espinoza Medrano administrativamente
pertenecen a la Unidad de Gestión Educativa Local de Antabamba y la Dirección Regional de
Educación Apurímac.
F. Salud.
Población asegurada del distrito de Juan Espinoza Medrano.
Del distrito de Juan Espinoza Medrano el 86% de población cuenta con el seguro integral de
salud –SIS mientras que el 5% no cuenta con ningún tipo de seguro tal como se puede apreciar
en el siguiente cuadro.
H. Desagüe:
- Servicio de desagüe en el distrito de Juan Espinoza Medrano.
En el distrito de Juan Espinoza Medrano el 23.41% de viviendas poseen servicio higiénico por
red pública dentro de la vivienda, el 19.64% tienen red pública de desagüe fuera de la vivienda,
pero dentro de la edificación, mientras que el 56.95 % de viviendas tienen no cuentan con el
servicio de desagüe.
I. Limpieza publica
El uso generalizado de material descartable y otros productos desechables hacen que los
poblados se vean en malas condiciones de salubridad, debido a la acumulación de basura
concentrados cerca de las viviendas y sobre todo lugares públicos.
Cabe precisar que en la comunidad campesina de Mollebamba cuenta con el servicio de recojo
de basura.
J. Energía y telecomunicaciones
- Energía en el distrito de Juan Espinoza Medrano.
K. Medios de comunicación:
Actualmente la población del distrito de Antabamba cuenta con los servicios de cobertura de
telefonía móvil, telefonía fija, estaciones de radio y canales de señal abierta.
L. Vivienda
En el distrito de Juan Espinoza Medrano el material predominante en las paredes de las son de
adobe en un 78.25% seguido de un 5.74% de ladrillo o bloque de cemento según los datos
oficiales del XI Censo Nacional de Población y VI Censo de Vivienda del 2017.
N. Contaminación ambiental:
En la actualidad no se genera ningún tipo de contaminación ambiental por la naturaleza del
servicio. En la etapa de inversión se tomará las precauciones debidas y así mismo los posibles
impactos ambientales serán mitigados adecuadamente en ese sentido el PIP considera también
un presupuesto para el tema de mitigación ambiental.
O. Análisis de peligros.
Cabe precisar que un peligro es un evento de origen natural, socio natural o antrópico con
probabilidad de ocurrir y que por su magnitud y/o características, puede causar daños y pérdida
en una unidad productora.
Las Amenazas o peligros se acentúan como la probabilidad de ocurrencia en un tiempo y lugar
de fenómenos atmosféricos, hidrológicos, ambientales o por presiones de actividades humanas
(deforestación, desertificación, sobre pastoreo). A continuación, se describirá los peligros
identificados.
En la siguiente matriz se plasman los problemas percibidos e interesas en relación con el
proyecto de los diferentes grupos involucrados
Lluvias intensas X 1 1 1
Heladas X 1 2 2
Friaje / nevada X 1 2 2
Sismos X
Sequías X
Huaycos X 1 2 2
Caída de rocas X 1 2 2
Derrumbes /Deslizamientos X 1 2 2
Tsunamis X
Incendios Urbanos X
Derrames tóxicos X
Otros X
Inundaciones ( producto de la
X
deforestación de cuencas)
Deslizamientos ( en áreas con
SOCIO - NATURALES
pendientes pronunciadas o X
producto de la deforestación )
Huaycos ( por actividad de
remoción de tierras por la
X
construcción de grandes
infraestructuras)
Salinización de suelos ( por la
sobre explotación de los X
acuíferos subterráneos
Otros X
Contaminación ambiental X
ANTRÓPICOS
La siguiente imagen representa los grados de peligro, según los resultados obtenidos en el
cuadro 93.
Se precisa que por efectos del CAMBIO CLIMÁTICO las precipitaciones pluviales que se
producen entre los meses de diciembre a marzo las lluvias son más intensas en los últimos años.
La probable ocurrencia de peligros relevantes, tanto de los existentes como de los que podrían
generarse se entiende como un ESCENARIO, en ese sentido es necesario construir escenarios
probables de ocurrencia de peligros.
A continuación, realizaremos la descripción de dichos peligros, los riesgos que éstos generan y
las medidas que se aplicarán para disminuir o anular dichos peligros.
En la En este tramo se
progresiva plantea movimiento
En este tramo
7+620 se de tierras y la
Progresiva 7+500 al se observa la
recomienda la estabilidad de talud
1 7+000 a 7+900 pendiente
construcción de tipo banquetas,
8+000 pronunciada
un puente de para ayudar al
del terreno.
concreto de sostenimiento
L=18.50M. natural del terreno.
En este tramo se
recomienda como
solución el método
de banquetas, para
En este tramo la disminución del
Progresiva 9+500 al se observa la ángulo del talud y
2 8+000 a 10+900 pendiente reforestación con
12+500 pronunciada plantas nativas de
del terreno. raíces fuertes para
ayudar al
sostenimiento y
estabilidad natural
del terreno.
En este tramo se
recomienda como
solución el método
de banquetas, para
En este tramo la disminución del
Progresiva se observa ángulo del talud y
16+000 al
3 12+500 a pendiente reforestación con
16+500
16+500 moderada del plantas nativas de
terreno. raíces fuertes para
ayudar al
sostenimiento y
estabilidad natural
del terreno.
En este tramo se
En este tramo
recomienda como
Progresiva 18+200 al se observa
solución el método
4 16+500 a 18+500 pendiente
de banquetas, para
18+500 moderada del
la disminución del
terreno.
ángulo del talud.
En este tramo se
En este tramo
recomienda como
Progresiva 21+000 al se observa
solución el método
5 18+500 a 22+500 pendiente
de banquetas, para
23+500 pronunciada
la disminución del
del terreno.
ángulo del talud.
En este tramo se
En este tramo
recomienda como
Progresiva se observa
24+000 al solución el método
6 23+500 a pendiente
26+500 de banquetas, para
26+500 pronunciada
la disminución del
del terreno.
ángulo del talud.
En este tramo se
En este tramo
recomienda como
Progresiva 28+300 al se observa
solución el método
7 26+500 a 28+500 pendiente
de banquetas, para
28+500 pronunciada
la disminución del
del terreno.
ángulo del talud.
En este tramo se
En este tramo
recomienda como
Progresiva se observa
30+500 al solución el método
8 28+500 a pendiente
31+000 de banquetas, para
32+500 pronunciada
la disminución del
del terreno.
ángulo del talud.
En este tramo se
recomienda como
solución el método
de banquetas, para
En este tramo la disminución del
32+500 al
Progresiva se observa ángulo del talud y
33+200
9 32+500 a pendiente reforestación con
33+500 al
35+500 pronunciada plantas nativas de
34+200
del terreno. raíces fuertes para
ayudar al
sostenimiento y
estabilidad natural
del terreno.
En este tramo se
recomienda como
solución el método
de banquetas, para
En este tramo la disminución del
Progresiva se observa ángulo del talud y
36+300 al
10 35+500 a pendiente reforestación con
36+500
36+500 pronunciada plantas nativas de
del terreno. raíces fuertes para
ayudar al
sostenimiento y
estabilidad natural
del terreno.
En este tramo se
recomienda como
solución el método
de banquetas, para
En este tramo la disminución del
Progresiva 38+200 al se observa ángulo del talud y
11 36+500 a 38+400 pendiente reforestación con
38+500 pronunciada plantas nativas de
del terreno. raíces fuertes para
ayudar al
sostenimiento y
estabilidad natural
del terreno.
En este tramo
En este tramo se
se observa
recomienda como
Progresiva afloramiento de
solución el método
12 38+500 a 40+000 agua que
de banquetas, para
40+500 discurre
la disminución del
superficialment
ángulo del talud.
e.
En la
progresiva En este tramo se
En este tramo
44+100 se recomienda como
Progresiva 41+300 al se observa
recomienda la solución el método
13 40+500 a 41+500 pendiente
construcción de de banquetas, para
41+500 pronunciada
un puente la disminución del
del terreno.
metálico de ángulo del talud.
L=120M.
En este tramo se
recomienda como
solución el método
de banquetas, para
En este tramo la disminución del
Progresiva 42+300 al se observa ángulo del talud y
14 41+500 a 42+500 pendiente reforestación con
42+500 pronunciada plantas nativas de
del terreno. raíces fuertes para
ayudar al
sostenimiento y
estabilidad natural
del terreno.
En este tramo se
recomienda como
solución el método
de banquetas, para
En este tramo la disminución del
Progresiva se observa ángulo del talud y
44+000 al
15 42+500 a pendiente reforestación con
44+500
44+500 pronunciada plantas nativas de
del terreno. raíces fuertes para
ayudar al
sostenimiento y
estabilidad natural
del terreno.
En este tramo se
En este tramo
recomienda como
Progresiva se observa
46+700 al solución el método
16 44+500 a pendiente
46+900 de banquetas, para
47+424 pronunciada
la disminución del
del terreno.
ángulo del talud.
A. Infraestructura
Las estructuras existentes en su mayoría son pases de agua compuestas por tuberías de PVC, son
precarias y en algunos casos no adecuados según la sección trasversal de la vía proyectada, por lo
que será necesario cambiarlas por estructuras nuevas que tengan las condiciones geométricas, de
calidad y seguridad a favor del proyecto.
La carretera no existe, por lo tanto, solo existe caminos de herradura que unen las comunidades de
Mollebamba y Chunchumayo que se encuentran dentro del área influencia en el distrito de Juan
Espinoza Medrano.
Al no existir la trocha carrozable en este tramo, se realiza el diagnóstico del camino de herradura y el
inventario vial de la vía proyectada en los siguientes cuadros:
La carretera no existe, por lo tanto, solo existe caminos de herradura que unen las comunidades del
área influencia con el distrito de Juan Espinoza Medrano.
Al no existir la trocha carrozable en este tramo, se realiza el diagnóstico del camino de herradura y el
inventario vial de la vía proyectada en los siguientes cuadros:
La carretera no existe, por lo tanto, solo existe caminos de herradura que unen las comunidades de
Huacctacanca y Mollebamba que se encuentran dentro del área influencia en el distrito de Juan
Espinoza Medrano.
Al no existir la trocha carrozable en este tramo, se realiza el diagnóstico del camino de herradura y el
inventario vial de la vía proyectada en los siguientes cuadros:
Los pobladores de las comunidades campesinas ubicadas en el ara de influencia a lo largo de los
caminos de herradura que los une cuentan con extensas áreas para la producción agropecuaria, por
ello en su mayoría, se dedican a la producción y comercialización de cultivos andinos como el maíz,
papa, trigo, cebada, oca, olluco, haba, frejol, Quinua y Tarwi en gran cantidad.
En la zona también se observa la producción del ganado vacuno, ovino caprino, equinos, aves y cuy,
obtienen ingresos económicos a través de la venta de carne. Por el gran dinamismo de la producción
agropecuaria en la zona, los productos son comercializados en los mercados de Abancay capital del
departamento de Apurímac, Cuzco y Lima, para lo cual existe en la actualidad un camino de
herradura.
Formato Nº 3: Identificación del Grado de Vulnerabilidad por factores de exposición, fragilidad y resiliencia
Parte A: Identificación de la Exposición y el Grado de Vulnerabilidad en la Unidad Productora existente (sin proyecto)
Factor de Grado de Vulnerabilidad
(Exposición- Variable
Vulnerabilidad) Bajo Medio Alto
(A) Localización de la Unidad Productora respecto de la condición de
X
Exposición peligro.
(B) Características del terreno X
(C) Tipo de construcción existente X
Fragilidad
(D) Aplicación de normas de construcción en la infraestructura existente X
(E) Actividad económica de la zona X
(F) Situación de pobreza de la zona X
(G) Integración institucional de la zona X
Resiliencia (H) Nivel de organización de la población X
(I) Conocimiento sobre ocurrencia de desastres por parte de la población X
(J) Actitud de la población frente a la ocurrencia de desastres X
(K) Existencia de recursos financieros para respuesta ante desastres X
De acuerdo con el análisis realizado se puede precisar que se tiene un VULNERABILIDAD ALTA
Identificación del Grado de Vulnerabilidad por factores de exposición, fragilidad y resiliencia - CON
PROYECTO
Parte B: Identificación del Grado de Exposición y Vulnerabilidad para el proyecto propuesto en la Unidad Productora
Factor de Grado Exposición y Vulnerabilidad
Exposición y Variable
Bajo Medio Alto
Vulnerabilidad
(A) Localización del proyecto X
respecto de la condición de Medianamente cerca 0.5 -
Muy alejado > 5km. (*) Cerca 0 – 0.5 km. (*)
peligro 5 km. (*)
X
Terrenos planos o con Sectores de altas
poca pendiente; roca y aceleraciones sísmicas por
suelo sus características
geotécnicas; amenazados
por aludes o avalanchas;
Suelo de calidad zonas inundables a gran
Exposición
intermedia, con velocidad, con fuerza
(B) Características del terreno compacto y seco, con
aceleraciones sísmicas hidrodinámica y poder
para el proyecto alta capacidad portante;
moderadas; inundaciones erosivo; suelos con alta
terrenos altos no
muy esporádicas, con bajo probabilidad de ocurrencia
inundables, alejados de
tirante y velocidad. de licuación generalizada o
barrancos o cerros
suelos colapsables en
deleznables
grandes proporciones
(relleno, napa freática alta
con turba, material
inorgánico).
X
Estructura Sismo Estructura de concreto, Estructura de adobe, piedra,
(C) Tipo de construcción del
resistente con adecuada acero o madera, sin madera u otros materiales de
proyecto
técnica constructiva (de adecuada técnica menor resistencia, sin
Fragilidad acero o concreto). constructiva. refuerzo estructural.
X
(D) Aplicación de normas de No cumplimiento de las
Cumplimiento estricto de Cumplimiento parcial de
construcción al proyecto leyes. Inexistencia de las
las Leyes. las Leyes.
Leyes.
Resiliencia X
Alta productividad y
Productividad media y
recursos bien Escasamente productiva y
(E) Actividad económica de la distribución relativamente
distribuidos. Producción distribución no equitativa de
zona equitativa de los recursos.
dirigida al mercado los recursos. Producción
Producción para el
externo fuera de la para autoconsumo.
mercado interno.
localidad.
X
Reducido porcentaje de
Porcentaje de la población Porcentaje de la población
(F) Situación de pobreza de la la población en situación
en situación de pobreza en situación de pobreza
zona de pobreza (en relación
similar al promedio superior al promedio
con el promedio
nacional. nacional.
nacional).
(G) Integración institucional de la X
Coordinación apropiada
Coordinación parcial entre Ningún tipo de coordinación
entre instituciones
zona instituciones públicas, entre instituciones públicas,
públicas, privadas y
privadas y población. privadas y población.
población.
X
(H) Nivel de organización de la
Población totalmente Población organizada
población Población no organizada.
organizada. parcialmente.
X
Proporción importante Una parte de la población
(I) Conocimiento sobre ocurrencia
de la población (>75%) (>25% pero < 75%) conoce Desconocimiento de las
de desastres por parte de la
conoce las causas y las causas y causas y consecuencias de
población
consecuencias de los consecuencias de los los desastres.
desastres. desastres.
X
(J) Actitud de la población frente a
Actitud altamente Actitud parcialmente Actitud sin voluntad para
la ocurrencia de desastres
previsora. previsora. tomar acciones.
(K) Existencia de recursos
financieros para respuesta
ante desastres
Formato Nº 3: Identificación del Grado de Vulnerabilidad por factores de exposición, fragilidad y resiliencia
Parte B: Identificación del Grado de Vulnerabilidad para el proyecto propuesto en la Unidad
Productora
Factor de Grado de Vulnerabilidad
(Exposición – Variable
Vulnerabilidad) Bajo Medio Alto
(A) Localización del proyecto respecto de la condición de
Exposición peligro X
(B) Características del terreno para el proyecto X
(C) Tipo de construcción del proyecto X
Fragilidad
(D) Aplicación de normas de construcción al proyecto X
(E) Actividad económica de la zona X
(F) Situación de pobreza de la zona X
(G) Integración institucional de la zona X
(H) Nivel de organización de la población X
(I) Conocimiento sobre ocurrencia de desastres por parte de
Resiliencia
la población X
(J) Actitud de la población frente a la ocurrencia de desastres X
(K) Existencia de recursos financieros para respuesta ante
desastres X
C. Impactos ambientales:
En la actualidad no se genera ningún tipo de impacto negativo al medio ambiente, del mismo modo en
la etapa de inversión se tomará las precauciones debidas y así mismo los posibles impactos
ambientales serán mitigados adecuadamente en ese sentido el PIP considera también un
presupuesto para el tema de mitigación ambiental.
Todos los involucrados en el siguiente cuadro son beneficiados con el presente proyecto cabe
resaltar que no existe actores dentro del proyecto que se perjudicaría con el proyecto. Tal como
se puede apreciar en el siguiente cuadro
CUADRO N° 55: LOS INVOLUCRADOS DEL PROYECTO
CAUSAS DIRECTAS
CAUSAS DIRECTA
Causa Directa 1:
Insuficiente e inadecuada infraestructura vehicular para el transporte de carga y pasajero.
Los medios viales son importantes para el desarrollo de actividades económicas y sociales, por lo
tanto, la falta de estos o sus condiciones de transitabilidad y distancia influyen en la competitividad
y en una mejor integración con el mercado interno y externo de cuya dinámica se podrán alcanzar
mejores niveles de vida de la población y consecuentemente posibilitar el desarrollo de las
comunidades del área de influencia.
La vía existente no interconecta a la mayoría de las comunidades y anexos, solo se tiene una
vía vehicular de 7.51 km que requiere su mejoramiento por las deficiencias que presenta. Esta
vía no es suficiente para transportar todo el excedente del productor, por ello los productores
recurren a los caminos de herradura de aproximadamente 45.131 Km que interconectan las
demás centros poblados para llegar a la capital del distrito de Juan Espinoza Medrano el cual
conduce hacia el mercado provincial de Antabamba, y a nivel regional al de Abancay,
interregional (Cuzco) y Nacional (Lima), como se ve se emplea mucho tiempo por caminos de
herradura para que los productos agropecuarios lleguen al destino final.
Causa Directa 2:
Inadecuada gestión y administarción del sistema vial
Los beneficiarios se encuentran inadecuadamente organizados para asumir responsabilidades
de gestión que les permita tener una adecuada atención a sus necesidades lo que ha
conllevado a su postergación en desmedro de sus economías y desarrollo social.
CAUSAS INDIRECTAS
Causa I n d i r e c t a 1 :
Inadecuada infraestructura vial, obras de arte, drenaje y señalización
En el tramo de vía existente AP-857 (Mollebamba – Pta Carretera (Maranijoc)), que tiene 7.510
km. Requiere un mejoramiento, debido a que sobre todo en épocas de lluvias se transita con
dificultad, en cuanto al sistema de drenaje esta vía cuenta con pases de agua de PVC, por lo
tanto, es necesario construir nuevos diseños de drenaje, no cuenta con plazoletas de cruce de
vehículos, no existe señalización.
Causa Indirecta 2:
Inexistencia de una vía carrozable de interconexión comunal y comercial
La inexistencia de una infraestructura de caminos vecinales para interconexión directa, entre
las comunidades del área de influencia y a pesar de que las comunidades implicadas en este
proyecto ostentan una dinámica de intercambio económico muy importante, en tanto, el camino
de herradura existente no es suficiente para el movimiento comercial.
El 90% de los pobladores de las comunidades del área de influencia trasladan su producción
excedente hacia el distrito de Antabamba hasta donde llegan a través del camino de herradura
con el fin de complementar su traslado hacia los mercados locales y regionales, los caminos de
herradura son intransitables, especialmente en la época lluviosa, en la que se forman
enlodamientos poniendo en peligro la vida de las personas y deterioran la calidad de la
producción transportada. Así mismo, requiere aproximadamente 6 – 10 horas de marcha a paso
rápido. Por lo accidentado del terreno, las personas caminan junto con las acémilas, cargueras
transportando su producción.
Causa Indirecta 3:
Limitado conocimiento y sensibilización sobre prevención de sistemas viales y programas de
contingencia
Las autoridades distritales, comunales y los productores se hallan débilmente organizados y
existe un desconocimiento de organización y técnicas viales, ello ha contribuido a una débil
participación en acciones de operación y mantenimiento del camino de herradura, así como del
tramo de mejoramiento de la vía. Las comunidades pertenecientes del área de influencia son los
más representativos en la actividad agropecuaria a nivel de la provincia de Antabamba y dichas
especializaciones productivas requieren ser potencializadas y organizadas adecuadamente para
generar una mayor dinámica comercial ya que actualmente prevalece la producción de
autoconsumo y muy poco para comercialización participar en las ferias de Antabamba y
Abancay.
EFECTOS DIRECTOS:
Efecto Directo 1:
Mínima utilización de las tierras productivas
Nuestras extensiones de terrenos de cultivo se sitúan en la parte altas de 3,500 a 4,000 msnm
adecuados para la siembra de la papa, trigo, cebada, oca, olluco, quinua, variedades nativas,
seguido por cultivos de cebada, trigo, arvejas habas, etc., sin embargo, los rendimientos que se
logran obtener son muy bajos, las semillas utilizadas no poseen mejoramiento genético y no se
realiza un adecuado manejo de suelos y uso de abonos orgánicos, debido básicamente a la
escasa asistencia técnica.
Así mismo solo se está cultivando un 30% de los terrenos apto para el sembrío, pero por falta de
caminos vecinales no se pude tecnificar y mejorar las semillas.
Efecto Directo 2:
Elevados costos de transporte
A través del uso de acémilas de carga, no se transporta con eficiencia los productos, pues se
pierde entre 6– 10 horas en el trayecto. Este gasto mayor de tiempo define un mayor gasto de
recursos económicos pues, en este se incorpora el mantenimiento de las acémilas, el tiempo
perdido, las mermas de calidad y en algunos casos los efectos del clima sobre los productos
transportados. Así mismo el alquiler de las acémilas por día es de 30 a 80 nuevos soles los
cuales transportan entre 60 a 70 kilos de productos agropecuarios, esto significa elevados costos
de fletes, desde los diferentes puntos de cultivo hacia punta de trocha carrozable. Así mismo en
el tramo que existe se tiene altos Costos de Operación Vehicular hasta en 30% más, por el mal
estado de la vía.
Efecto Directo 3:
Escasa articulación de la producción local al mercado
En la actualidad la vía que articula directamente las localidades de las áreas de influencia y que
es la más usada por pobladores y acémilas por el camino de herradura que parte de la localidad
de Mollebamba a Chunchumayo con un recorrido de 47.424 Km. En este contexto, la ausencia
de una vía carrozable que complemente la articulación directa entre las comunidades del área de
influencia y que atraviese áreas con potencial agrícola y pecuario, viene ahondando la situación
de pobreza y extrema pobreza de los pobladores, pues su tan sola presencia permitiría estimular
dicha actividad económica acortando las distancias de interrelación socio económica no solo de
ambas localidades sino también de la población dispersa en la zona de influencia.
Este aspecto define el nivel de competitividad de la zona, pues al no poseer vías eficientes, las
pérdidas se incrementan y los productores y comercializadores se tornan menos competitivos en
sus mercados locales, peor aún en los mercados regionales Medio de Transporte y
comunicación al Distrito de Antabamba.
Efecto directo 4:
Restricción en el acceso a los servicios básicos de la población
Dadas las actuales características de la vía existente, los pobladores se ven obligados a caminar
durante horas para acceder a los servicios básicos como educación y salud; hecho que se verá
aliviado y resuelto con la construcción de una vía carrozable. El acceso de las personas hacia los
servicios de salud y educación resulta también una limitante importante para impulsar el
desarrollo pues, por la escasez de los servicios es necesario efectuar largos trajines a fin de
acceder a estos servicios indispensables.
Efecto Final:
Bajo nivel de vida de las poblaciones de Mollebamba, Huacctacanca, Huancca y Chunchumayo del
Distritos de Juan Espinoza Medrano.
Los efectos identificados derivan en este efecto mayor, debido a las inadecuadas condiciones de
articulación vial de los centros de producción, con los mercados de consumo ya sean de carácter
local, regional o nacional.
Escasa
Mínima Restricción en el
Elevados articulación de
utilización de acceso a los
costos de la producción
las tierras servicios básicos
transporte local al
EFECTOS
PROBLEMA CENTRAL
CAUSAS
Insuficiente e
Inadecuada gestión
inadecuada
y administración
infraestructura
del sistema vial
vehicular para el
transporte de carga
y pasajero
MEDIOS FUNDAMENTALES
Medio Fundamental 1:
Adecuada infraestructura vial, obras de arte, drenaje y señalización
En el tramo de vía existente AP-857 (Mollebamba – Pta Carretera (Maranijoc)), que tiene una longitud
de 7.510 km. requiere un mejoramiento en toda la vía, así como la construcción de obras de arte,
drenaje y señalización solucionando el problema de transitabilidad y retraso en el traslado de carga y
pasajeros.
Medio Fundamental 2:
Existencia de una vía carrozable de interconexión comunal y comercial
La construcción de caminos vecinales permitirá entrelazar poblaciones y zonas productivas con los
mercados más próximos, las cuales han estado aisladas por mucho tiempo. La vía para construirse
tendrá una longitud de 45.131 Km. (Mollebamba, Huacctacanca, Huancca y Chunchumayo) y según
el presente estudio, será una vía pavimentada con micropavimento, con todos sus elementos tales
como puentes, alcantarillas, badenes, cunetas revestidas y sin revestir y otros para su adecuado
funcionamiento y mantenimiento.
Medio Fundamental 3:
Organización fortalecida en conocimiento y sensibilización sobre prevención de sistemas viales y
programas de contingencia
Con el estudio se plantea que las autoridades distritales, comunales y los productores estén
convenientemente organizados y tengan un conocimiento de organización y técnicas viales, para que
contribuyan con una mayor participación en acciones de operación y mantenimiento de la vía a
mejorar y construir.
En resumen, a través de la presente obra, se logrará consolidar aspectos tales como la reducción de
los costos de transporte por la existencia de vehículos que transiten a través de la vía y oferten el
servicio de transporte de carga y pasajeros. Serán también más accesibles los servicios de salud y
educación para los pobladores, pudiendo evitar la pérdida de vidas por lejanía del centro de atención.
El acceso de comerciantes y el flujo comercial en el mercado interno se acrecentará en el sentido de
un mayor nivel de transitabilidad en el sector, propiciando también el desarrollo de actividades
rentables tales como la forestación y reforestación y el cultivo de productos alternativos, que serán
vendidos con mayor facilidad, dándole un mayor valor agregado los productos de recurso suelo, que
actualmente se encuentra desvalorizado en la zona.
Fin Directo 2:
Menores costos de transporte
La obra concluida permitirá reducir los costos de transporte principalmente por la reducción del tiempo
de viaje, por la reducción de mermas y por la garantía de la calidad de los productos transportados.
Esta reducción de los costos de transporte incide directamente en la reducción de costos de
producción, también por la facilidad del transporte de insumos y materiales a las zonas productivas.
Así mismo en la vía existente se reducirá el COV en un 30%.
Fin Directo 3:
Adecuada articulación de la producción local al mercado
La producción local estará más cerca de los mercados, podrán llegar a estos con mayor calidad y
presentación y esto influenciará el mejoramiento de la competitividad productiva de la zona
Fin Directo 4:
Fluidez en el acceso a los servicios básicos de la población
Los pobladores de estas comunidades accederán con mayor facilidad a los servicios de salud,
agricultura y educación por el flujo constante de vehículos. Así mismo, se podrá atender con mayor
rapidez y eficacia las emergencias de salud presentadas en las zonas.
FIN ÚLTIMO:
Todos estos Fines conllevan a un Fin Ultimo expresado como:
Alto nivel de vida de las poblaciones de Mollebamba, Huancca, Huacctacanca y Chunchumayo del
distrito de Juan Espinoza Medrano.
FINES
Adecuada
Mayor Fluidez en el
Menores articulación de
utilización de acceso a los
costos de la producción
las tierras servicios básicos
transporte local al
productivas de la población
mercado
OBJETIVO
MEDIOS
suficiente y
adecuada Adecuada gestión y
infraestructura administración del
vehicular para el sistema vial
transporte de carga
y pasajero
Organización fortalecida en
Existencia de conocimiento y
Adecuada
una vía sensibilización sobre
infraestructura
carrozable de prevención de sistemas viales
vial, obras de
interconexión y programas de contingencia
arte, drenaje y
comunal y
señalización
comercial
III. FORMULACIÓN
1.5. Definición del horizonte de evaluación del Proyecto.
Fase de Pre-inversión y su duración
Esta fase comprende la formulación y evaluación del estudio de perfil hasta la viabilidad del
PIP.
Estudios Definitivos: comprende la elaboración del expediente técnico, así como también el
diseño definitivo de los planes de capacitación.
- 02 meses procesos de contratación para el expediente técnico.
- 06 meses elaboración de expediente técnico aprobado por el CRAET.
- 02 meses para contratación de constructora
- 16.5 meses de ejecución de componentes
- 03 mes de liquidación
Costo a
Unidad de
Descripción Cant. precios de
Medida
mercado (S/.)
OBRAS PRELIMINARES GLB 1.00 993,959.96
MOVIMIENTO DE TIERRAS GLB 1.00 26’235,908.76
PAVIMENTOS GLB 1.00 14’400,942.43
OBRAS DE ARTE Y DRENAJE GLB 1.00 1’786,451.61
TRANSPORTES GLB 1.00 12’790,723.57
SEÑALIZACION Y SEGURIDAD VIAL GLB 1.00 858,145.50
PROTECCION AMBIENTAL GLB 1.00 4’925,357.71
PUENTE H’AMAYCCA GLB 1.00 1’112,396.82
PUENTE TRAPICHE GLB 1.00 1’112,396.82
PUENTE CHUNCHUMAYO GLB 1.00 10’057,738.40
MITIGACION AMBIENTAL GLB 1.00 1’210,325.45
Costo Directo Infraestructura 75’484,347.03
Unidad Costo a
Descripción de Cant. precios de
Medida mercado (S/.)
OBRAS PRELIMINARES GLB 1.00 993,959.96
MOVIMIENTO DE TIERRAS GLB 1.00 26’235,908.76
PAVIMENTOS GLB 1.00 14’400,942.43
OBRAS DE ARTE Y DRENAJE GLB 1.00 1’786,451.61
TRANSPORTES GLB 1.00 12’790,723.57
SEÑALIZACION Y SEGURIDAD VIAL GLB 1.00 858,145.50
PROTECCION AMBIENTAL GLB 1.00 4’925,357.71
PUENTE H’AMAYCCA GLB 1.00 1’112,396.82
PUENTE TRAPICHE GLB 1.00 1’112,396.82
PUENTE CHUNCHUMAYO GLB 1.00 10’057,738.40
MITIGACION AMBIENTAL GLB 1.00 1’210,325.45
Costo Directo Infraestructura 75’484,347.03
Fuente: Elaboración propia
- Costos de capacitación
Los costos de capacitación se calcularon para un público beneficiario 60 personas, así
como materiales, equipos y servicios diversos como el pago del profesional encargado
de llevar a cabo la capacitación.
Duración: 03 día
Tema: Sensibilización a la población beneficiaria
Costo Costo Total Precio
Rubro y/o Recursos Unidad Cantidad
Unitario de Mercado
Profesional especialista (a todo costo) Especialista 3 3,806.83 11,420.49
Refrigerio Ración 60 20 1,200.00
Almuerzo Ración 60 20 1,200.00
Refrigerio Ración 60 20 1,200.00
Masking tape Unidad 4 10 40.00
Plumón Caja 4 30 120.00
Resaltadores Caja 4 30 120.00
Pioner A-4 Unidad 60 10 600.00
Hojas bond A-4 ( copias de separata) Unidad 60 10 600.00
Lapicero Pilot rojo y azul Caja 2 20 40.00
Alquiler de local Unidad 1 500 500.00
Alquiler de proyector + Ecran Unidad 1 500 500.00
Maletines ( porta documentos ) Unidad 60 100 6,000.00
Costo didrecto 23,540.49
Gastos generales (10%) 2,354.05
Utilidad (10%) 2,354.04
Sub total Infraestructura (CD +GG+ Util) 28,248.58
IGV(18% ST) 5,084.74
Total 33,333.32
Fuente: Elaboración propia
Costos incrementales.
Cuadro N°154: Costos incrementales.
COSTO INCREMENTAL DE
SIN OPERACIÓN Y MANTENIMIENTO A
PERIODO AÑO CON PROYECTO
PROYECTO PRECIOS DE MERCADO (MILES DE
SOLES)
0 2018-2020
1 2021 184,596.70 0.00 184.60
2 2022 184,596.70 0.00 184.60
3 2023 124,406.16 0.00 124.41
4 2024 184,596.70 0.00 184.60
5 2025 184,596.70 0.00 184.60
6 2026 124,406.16 0.00 124.41
7 2027 184,596.70 0.00 184.60
8 2028 184,596.70 0.00 184.60
9 2029 124,406.16 0.00 124.41
10 2030 184,596.70 0.00 184.60
Fuente: Elaboración equipo técnico 2018.
IV. EVALUACIÓN
1.7. Evaluación social
1.7.1. Beneficios sociales
- Beneficios sin PIP
No existen beneficios en la situación Sin Proyecto, ya que en la mayoría de casos no
se cuenta con una vía Carrozable, y en la vía existente muy por el contrario genera
mayores gastos; por que el estado actual de la carretera ocasiona más gastos
perjudicando a todos los usuarios de esta vía, ya que los costos de operación
vehicular son elevados así como los tiempos de viaje, ambas situaciones no facilitan
la operatividad y el flujo de vehículos motorizados de carga y de pasajeros que
permitan el traslado de excedentes de producción en volúmenes suficientes con
adecuada conservación de la calidad, condiciones fundamentales para fortalecer el
poder negociador de los productores. Así también, las dificultades para el traslado de
los pobladores devienen en una pérdida del valor social del tiempo por las
prolongadas caminatas entre las localidades más representativas del distrito.
Los beneficios están vinculados directamente a los fines del objetivo principal,
cuyos alcances se vinculan a la descripción cualitativa de los siguientes beneficios:
Los beneficiarios en general contarán con una vía en óptimas condiciones que les
facilitará la comercialización de sus productos en los mercados de consumo a
precios competitivos como resultado de la reducción de los costos de transporte en
tiempos y distancias.
Los pobladores de la capital del distrital tendrán acceso directo a la vía troncal que
lleva a la capital provincial.
Este beneficio se dará por la mejora del tramo carretero y las condiciones de
circulación de los vehículos, es decir el ahorro en los costos de operación vehicular
con la disminución de los gastos en repuestos, mantenimiento de vehículos,
combustibles de manera significativa y la reducción de posibles accidentes los
beneficios se muestran en el siguiente cuadro.
PRODUCTO 2015 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029
Exced. Exp. 2940.90 3210.07 3413.86 3404.82 3428.82 3671.67 3675.65 3701.53 3727.83 3747.91 3775.06 3802.66 3824.06 4431.96 3939.95
El costo total de Inversión a precios sociales para cada alternativa de solución lo detallamos
en el siguiente cuadro.
Cuadro N°157: Costos sociales
Unidad Costo a
Costo a precios Factor de
Descripción de Cant. precios
de mercado (S/.) Correccion
Medida sociales (S/.)
Los costos sociales de mantenimiento del proyecto, se han estimado por el producto de los
costos de mantenimiento a precios de mercado; su conversión se ha realizado con el FC de
0.75 considerado para vías.
En Miles de Soles
COSTO BENEFICIO
BENEFICIO
AÑO INVERSION INCREMENTAL EXCEDENTE FLUJO NETO
COV
OPERACIÓN Y PRODUCCION
MANTENIMIENTO
2022-2024 96,751.70 -96,751.70
2025 138.45 13,693.55 7.31 13,562.41
2026 138.45 14,867.93 7.31 14,736.79
2027 93.30 14,883.83 7.31 14,802.84
2028 138.45 14,998.81 7.31 14,867.67
2029 138.45 15,110.71 7.31 14,979.57
2030 93.30 15,196.72 8.44 15,111.86
2031 138.45 15,312.54 8.44 15,182.53
2032 138.45 15,430.45 8.44 15,300.44
2033 93.3 15,522.57 9.59 15,438.86
2034 138.45 17,721.17 9.59 17,592.31
1,249.05 100,582.41
Tasa de descuento: 8% VAN 3,830.70
TIR 8.85
VAC S/. 97,593.84
VAB S/. 101,424.54
B/C 1.04
1.7.4. Análisis de sensibilidad
De los resultados obtenidos de la evaluación Económica, procedemos al análisis de
sensibilidad, sometemos los costos de inversión a variaciones incrementales de entre 5% al
40%, así también precisar la variación máxima posible que pudiera soportar la inversión
para el VAN igual a CERO a Tasa Social de Descuento de 8%.
Cuadro Nº 160:
ANALISIS DE SENSIBILIDAD
INVERSION
VARIACIÓN (%) VARIACIÓN (%) VAN (S/.) TIR (%)
100% 100% 3,383.67 8.74%
5.0% 105.0% -1,476.47 7.69%
10.0% 110.0% -6,336.61 6.70%
15.0% 115.0% -11,196.74 5.79%
23.2% 123.2% -19,196.52 4.40%
0.0% 100.0% 3,830.70 8.74%
-10.0% 90.0% 13,103.94 11.12%
-20.0% 80.0% 22,824.21 13.95%
-30.0% 70.0% 32,544.48 17.41%
-40.0% 60.0% 42,264.75 21.78%
a) Etapa de inversión.
El Gobierno Regional de Apurímac financiara la ejecución del PIP.
b) Operación y mantenimiento
En la etapa de post inversión la institución encargada de la operación y mantenimiento será la
MUNICIPALIDAD DISTRITAL DE JUAN ESPINOZA MEDRANO.
Cabe precisar que en cuanto al marco normativo necesario que permita llevar a cabo la
EJECUCIÓN Y OPERACIÓN DEL PROYECTO se estableció claramente en el módulo de
Aspectos generales del PIP en donde se indica que el grupo funcional en el que se enmarca el
proyecto es 0066: VÍAS VECINALES por lo que es competencia del Gobierno local en este
caso de la MUNICIPALIDAD DISTRITAL DE JUAN ESPINOZA MEDRANO.
C.1 inversión.
c.2) operación.
f) Sostenibilidad financiera:
La Municipalidad Distrital de Juan Espinoza Medrano cuenta con dinero para la etapa de
inversión del PIP, pero existe actas de compromisos de los beneficiarios y de la Municipalidad
Distrital de Juan Espinoza Medrano que garantiza los costos de Operación y Mantenimiento.
g) Sostenibilidad social:
Con la Sostenibilidad social los beneficiarios tendrán más seguridad y podrán desarrollar sus
actividades agrícolas y pecuarias y por lo tanto mejorara el nivel de vida de la población.
h) Sostenibilidad técnica:
La Municipalidad Distrital de Juan Espinoza Medrano cuenta con todo el material logístico y
profesional para garantizar la ejecución del PIP, ya que este se ejecutará por contrata.
i) Sostenibilidad ambiental:
Analizaremos las capacidades técnicas, administrativas y financieras para poder llevar a cabo
las funciones asignadas, de cada uno de los actores que participan en la ejecución y en la
operación del proyecto, en el marco de los roles y funciones que deberá cumplir.
- Modalidad de ejecución:
La modalidad de ejecución del PIP será por CONTRATA (ADMINISTRACIÓN INDIRECTA –
ASOCIACION PUBLICA PRIVADA) son modalidades de participación de la inversión privada en las
que se incorpora experiencia, conocimientos, equipos, tecnología, y se distribuyen riesgos y recursos,
preferentemente privados, con el objeto de crear, desarrollar, mejorar, operar o mantener
infraestructura pública o proveer servicios públicos
- Los Beneficiarios
A través de sus comités de base y en acción coordinada con sus autoridades locales, brindarán las
facilidades necesarias para la ejecución de la obra, asegurando su participación en la Operación y
Mantenimiento de la obra con aporte de mano de obra los compromisos se adjuntan en los anexos.
4.3.3. Financiamiento
Generación de empleos
Mejora de la actividad comercial local
Contratación de personal ----- -----
Inmigración de población con fines de
empleo y/o comercio.
Riesgo de contaminación de Riesgo de afectación de fauna por Riesgo de afectación a la salud del
Generación de residuos sólidos
suelos ingesta de residuos trabajador
Riesgo de contaminación de
suelos Riesgo de afectación a la salud del
Generación de efluentes -----
CONSTRUCCIÓN
En los cuadros siguientes se muestra un ejemplo de la celda con sus correspondientes casillas donde
se evalúan los atributos de los impactos, valores por cualidad y por atributo de impacto y valores con
que se califica el impacto, al aplicar la fórmula señalada
Ejemplo de presentación de la valorización de los atributos y del resultado de aplicar la fórmula del
índice de importancia (IM)
Atributos Evaluación
Cuadro N° 169 Medidas Preventivas y/o de Mitigación Establecidas para los Impactos Potenciales Identificados
Comp
Impacto(s) Actividades Causantes Medidas propuestas Ámbito
.
Realizar el mantenimiento preventivo de vehículos y maquinarias.
Uso de unidades vehiculares, Dotar al personal trabajador de protectores auditivos requeridos por la
maquinarias normativa vigente.
Cimentación y edificación de Establecer límites de velocidades máximas de vehículos durante el
estructuras transporte en el área del proyecto (30 km/h). Lugar de
Incremento de los Excavaciones superficiales Realizar las excavaciones e intervención general del suelo superficial ubicación
niveles sonoros. Roce y limpieza de terrenos según los requerimientos, definido en el criterio técnico del diseño de del
Disposición de materiales proyecto. Proyecto
excedentes La intervención, ocupación e instalación de campamentos, accesos,
FISICO
Excavaciones superficiales Realizar excavaciones del suelo superficial de acuerdo con el diseño del
Cimentación y edificación de proyecto.
Lugar de
estructuras. Conformar adecuadamente taludes en cortes del perfil el suelo a lo largo
Cambio de uso de ubicación
Disposición de material de la vía, así como en la conformación de Banquetas, según diseño y
suelos del
excedente Disipaciones vigentes.
proyecto
Implementación de estructuras Realizar adecuadamente la conformación y acondicionamiento de
temporales Taludes y explanaciones en las zonas de depósito de Material Excedente
Cuadro N° 169 Medidas Preventivas y/o de Mitigación Establecidas para los Impactos Potenciales Identificados
Comp
Impacto(s) Actividades Causantes Medidas propuestas Ámbito
.
Delimitar y restringir la movilización de los equipos y maquinarias a zonas
establecidas para las actividades de construcción.
Prohibir a los trabajadores la intervención en áreas que no sean
requeridas para las actividades del proceso constructivo.
Establecer límite máximo de velocidad para el tránsito de vehículos en los
caminos y frentes de obra (30 km/h).
BIOOGICO
Excavaciones superficiales
Incremento de los proyecto (30 km/h). trabajo de
Instalación y operación de
niveles sonoros. Realizar las excavaciones e intervención general del suelo superficial según los requerimientos, edificación de
campamento
definido en el criterio técnico del diseño de proyecto. estructuras.
Trafico vehículos, equipos y
Realizar el monitoreo de ruido ambiental de acuerdo a los alcances especificados en el
maquinarias
programa de monitoreo ambiental
Cuadro N° 170 Medidas preventivas y de Mitigación Ambiental – Etapa de Construcción
Comp
Impacto(s) Actividades Causantes Medidas propuestas Ámbito
.
La ocupación e instalación del campamentos accesos y frentes de trabajo será solo, dentro de
los límites correspondientes.
Los suelos del área donde se almacenarán los tanques de combustibles y lubricantes serán
compactados e impermeabilizados con piso de concreto y dique impermeabilizado, de acuerdo
a la normativa vigente.
Uso de unidades vehiculares, Los combustibles y lubricantes se almacenarán en contenedores (tanques) apropiados para
maquinarias. este uso y en situaciones que lo ameriten; se dispondrá de otros tipos de tanques de
SUELO
Contaminación del Traslado de equipos y maquinarias almacenamiento, de acuerdo a la normativa vigente. Lugar de
suelo. Cimentación y edificación de El abastecimiento de combustible y el mantenimiento de maquinaria, vehículos y/o equipos, se ubicación del
estructuras efectuarán solamente en las zonas destinadas para ello. proyecto
Implementación y uso de estructuras Todo equipo, vehículo y maquinaria debe contar con herramientas y materiales para uso en
temporales casos de derrames de combustibles y/o lubricantes.
En caso de derrames se limpiará y eliminará el suelo contaminado.
Los desechos sólidos generados (domésticos, industriales), serán almacenados temporalmente
en recipientes adecuados, considerándose su identificación correspondiente, para luego
proceder a su disposición final en sitio autorizado, de acuerdo a la normativa vigente.
Realizar el monitoreo de calidad de suelos.
Cimentación y edificación de
estructuras. El desplazamiento de las maquinarias y unidades vehiculares se realizará por los caminos
Traslado de equipos y maquinarias. autorizados y dentro de los límites del Proyecto. Lugar de
Compactación del
Uso de unidades vehiculares y La ocupación e instalación de obras del Proyecto será solo dentro de los límites ubicación del
suelo
maquinarias correspondientes. proyecto
Disposición temporal y permanente Las áreas que no serán requeridas para la operación del proyecto, no serán intervenidas.
de material excedente
La limpieza, despeje y las excavaciones superficiales, serán solo en las áreas establecidas en
Lugar de
PAISAJE
temporal de individuos Realizar charlas e inducción de concientización ambiental al personal de obra. Lugar de
estructuras.
de fauna silvestre Instalar en los frentes de obra señalización ambiental alusiva a las buenas prácticas ubicación del
Implementación y uso de estructuras
terrestre. ambientales y preventivas respeto a la fauna silvestre. proyecto
temporales.
Prohibir la caza furtiva sobre la fauna silvestre, por parte de los trabajadores del proyecto.
Excavaciones superficiales.
Riesgo de afectación Realizar el mantenimiento de los equipos, maquinarias y vehículos, para asegurar que se
Traslado de equipos y maquinarías.
de fauna encuentran en buen estado de funcionamiento, respecto a los niveles de ruidos a lo previsto,
según las especificaciones técnicas del fabricante.
Los desechos sólidos generados (domésticos, industriales), serán almacenados temporalmente
en recipientes adecuados, considerándose su identificación correspondiente, para luego
proceder a su disposición final en sitio autorizado, de acuerdo a la normativa vigente.
Realizar el monitoreo de la fauna silvestre de acuerdo a los alcances especificados en el
programa de monitoreo ambiental.
Afectación a la salud Cimentación y edificación de Proporcionar a todos los trabajadores, los equipos de protección personal adecuados a las Lugar de
SOCIO
del trabajador estructuras. actividades a realizar y conforme a la normativa vigente. ubicación del
Excavaciones superficiales. Se someterán a exámenes médicos, realizados por instituciones acreditadas, a todos los proyecto
Traslado de equipos y maquinarias. profesionales, técnicos o trabajadores locales y foráneos que quieran ocupar una plaza de
trabajo, asegurando así la compatibilidad física con los trabajos requeridos.
Disponer de instalaciones higiénicas destinadas al aseo del personal, las cuales contarán con
duchas, lavamanos, sanitarios y suministro de agua potable, conforme a la normativa vigente.
Dictar capacitaciones y charlas de inducción sobre ambiente, seguridad y salud ocupacional al
personal de obra, a fin de que los trabajadores tomen las precauciones del caso durante la
ejecución de sus labores y se evite accidentes. En caso de suscitarse algún accidente laboral,
implementar las medidas establecidas en el Plan de Contingencias.
Señalizar adecuadamente las zonas de riesgo por ocurrencia de accidentes tanto naturales
como antropogénicos (zonas de alta tensión, riesgo de incendios, explosiones, etc.).
Se respetarán las normas de seguridad aplicables, incluyendo el uso de equipos de seguridad
personal (EPP) dentro de los frentes de trabajo, para minimizar los posibles accidentes.
Se instalarán carteles indicando las zonas de trabajo, lugares autorizados y de riesgos
asociados.
El mantenimiento constante y periódico de las maquinarias, equipos y vehículos es un medio
adecuado para prevenir accidentes. Se llevará un control por parte de los operadores, de cada
maquinaria a través de fichas técnicas al iniciar sus labores.
Las áreas de trabajo o frentes de obra contarán con una central o departamento médico de
atención primaria de urgencia, para manejar posibles accidentes.
ECONOMICO Y CULTURAL
Cuadro N° 170 Medidas preventivas y de Mitigación Ambiental – Etapa de Construcción
Comp
Impacto(s) Actividades Causantes Medidas propuestas Ámbito
.
Señalizar los accesos a ser intervenidos durante el proceso constructivo, poniendo énfasis en la
zona de obras y en los accesos existentes.
Los vehículos y maquinarias estarán dotados de señales y/o distintivos tanto en funcionamiento
Alteración del normal como en descanso.
Vías de
tránsito peatonal. Uso de unidades vehiculares, El desplazamiento de los vehículos y maquinarias en los accesos y frentes de obra será de 30
Acceso al
Riesgo de afectación a maquinarias. km/h.
área del
la salud de la Traslado de equipos y maquinarías. Se reducirá la intensidad de desplazamiento de los vehículos y maquinarias en sectores fuera
proyecto
población de las obras durante horas de la noche.
Se mantendrá informado a los residentes locales acerca de las obras.
Restringir el desplazamiento de vehículos a los lugares autorizados y definidos para estas
actividades.
Alteración de la Tránsito de vehículos, equipos y tránsito dentro del área del Proyecto en obra será 30 km/h. Zonas identificados
calidad del aire maquinarias Realizar el monitoreo de calidad de aire de acuerdo a los alcances especificados en el a lo largo de la vía
programa de monitoreo ambiental.
RUIDO
Los vehículos y maquinaria deben contar con herramientas y materiales para uso en
casos de derrames de combustibles y/o lubricantes.
Uso de unidades vehiculares,
SUELO
Los desechos sólidos generados (domésticos, industriales), serán almacenados Lugar de ubicación
Alteración de hábitat Incremento del tráfico vehicular
temporalmente en recipientes adecuados, considerándose su identificación del proyecto
correspondiente, para luego proceder a su disposición final en sitio autorizado, de acuerdo
a la normativa vigente.
Realizar el monitoreo de la fauna silvestre de acuerdo a los alcances especificados en el
programa de monitoreo ambiental.
Las áreas de trabajo o frentes de obra contarán con una central o departamento médico
de atención primaria de urgencia, para manejar posibles accidentes.
Distritos y
Informar a la población involucrada en el área del proyecto, sobre su política de
comunidades del
Generación de contratación de mano de obra, indicando la demanda de personal requerido, requisitos
Contratación de personal Área de Influencia
empleo mínimos para su contratación.
Directa e Indirecta
Se deberá informar a la población sobre el tiempo de duración de las actividades
del proyecto.
especialmente de la etapa de operación y mantenimiento y así evitar conflictos sociales.
Distritos y
Establecer charlas sobre oportunidades de Emprendimiento, a los habitantes del ámbito comunidades del
Mejora de la actividad
Contratación de servicios locales del proyecto especialmente a los que se encuentran cercanos a la vía, de manera Área de Influencia
comercial local
prioritaria , los productos de la zona que pueden ser adquiridos por los transportistas, y Directa e Indirecta
pasajeros, del proyecto.
Se dotara de implementos de protección a los trabajadores que operen en esta etapa, así como Lugar de
Incremento de los Desmontaje y retiro de Maquinaria
se tomara previsiones de no realizar el mayor impacto sonoro. ubicación del
niveles sonoros.
Se Realizara un informe Post Cierre proyecto
Los suelos del área donde se almacenaron los tanques de combustibles y lubricantes serán
compactados e impermeabilizados adecuadamente
Contaminación del Retiro de unidades vehiculares, En caso de derrames se limpiará y eliminará el suelo contaminado. Lugar de
suelo. maquinarias. Desmontaje de equipos Los desechos sólidos generados (domésticos, industriales), serán retirados definitivamente y se ubicación del
y maquinarias procederá a su disposición final en el sitio autorizado. proyecto
SUELO
Se restituirá los suelos donde se ubicaron, el patio de Maquinas, almacenes oficinas, DMEs-
Se Realizara un informe Post Cierre
El despeje y abandono, serán solo en las áreas establecidas en los diseños del proyecto. Lugar de
Alteración del paisaje Desmontaje y retiro de Maquinaria
Se Realizara un informe Post Cierre ubicación del
local
proyecto
Restringir la movilización de los equipos y maquinarias pesadas, a zonas donde se culmino las
etapas anteriores del proyecto.
Alteración de hábitat.
Prohibir a los trabajadores la caza, pesca así como el uso de material de cobertura vegetal
(Leña entre otros)
Ahuyentamiento
Establecer límite máximo de velocidad para el tránsito de vehículos en los caminos y frentes de
FAUNA
Se Proporcionara a todos los trabajadores, los equipos de protección personal adecuados a las
actividades a realizar y conforme a la normativa vigente.
Se someterán a exámenes médicos, realizados por instituciones acreditadas, a todos los
Retiro de unidades vehiculares, Lugar de
Afectación a la salud profesionales, técnicos o trabajadores locales y foráneos que quieran ocupar una plaza de
maquinarias. Desmontaje de equipos ubicación del
del trabajador trabajo, asegurando así la compatibilidad física con los trabajos requeridos.
y maquinarias proyecto
Se respetarán las normas de seguridad aplicables, incluyendo el uso de equipos de seguridad
SOCIO ECONOMICO Y CULTURAL
personal (EPP) dentro de los frentes de trabajo, para minimizar los posibles accidentes.
Se Realizara un informe Post Cierre
Distritos y
comunidades
Retiro de unidades vehiculares, del Área de
Generación de empleo maquinarias. Desmontaje de equipos Influencia
Se Realizara un informe Post Cierre
y maquinarias Directa e
Indirecta del
proyecto.
Distritos y
comunidades
Retiro de unidades vehiculares, del Área de
Mejora de la actividad
maquinarias. Desmontaje de equipos Influencia
comercial local Se Realizara un informe Post Cierre
y maquinarias Directa e
Indirecta del
proyecto.
transitabilidad de carga y En el tramo a construir, Incremento de los Agricultura y Agencia compromisos para la
pasajeros de las poblaciones excedentes de producción agropecuaria de Agraria Antabamba. conservación y
de Mollebamba, Chunchumayo 3568.811 Tn actuales a 4139.46 Tn. al término mantenimiento de la trocha
hacia los mercados locales y Reportes estadísticos carrozable.
del horizonte de evaluación del proyecto.
regionales de la DRA Apurímac.
La Alternativa planteada para la solución del problema, desde el punto de vista técnico, son
apropiadas para la zona, cumpliendo con las exigencias y estándares establecidos en el
Reglamento Nacional de Edificaciones.
Para la etapa de Pre-inversión (elaboración del presente perfil) se tomó el guía anexo. N° 01
contenido mínimo de estudio de Pre-inversión a nivel de perfil, según la directiva N°002-2017-
EF/63.01, directiva para la formulación y evaluación en el marco del sistema nacional de
programación multianual y gestión de inversiones (INVIERTE PE.)
Los resultados de la evaluación social del proyecto nos presentan, un VAN= 3,830.70, una
TIR=8.85% Y un B/C de 1.04, lo cual nos indican que la alternativa elegida, es
económicamente rentable, socialmente viable, en ese sentido se recomienda a la
Municipalidad Distrital de Juan Espinoza Medrano, ejecutar el presente proyecto.
Estudio de Topografía
Estudio de Diseño Vial
Estudio de Trafico
Estudio de Suelos
Estudio de Pavimentos
Estudio de Estructuras
Estudio de Hidrología
Evaluación Ambiental
