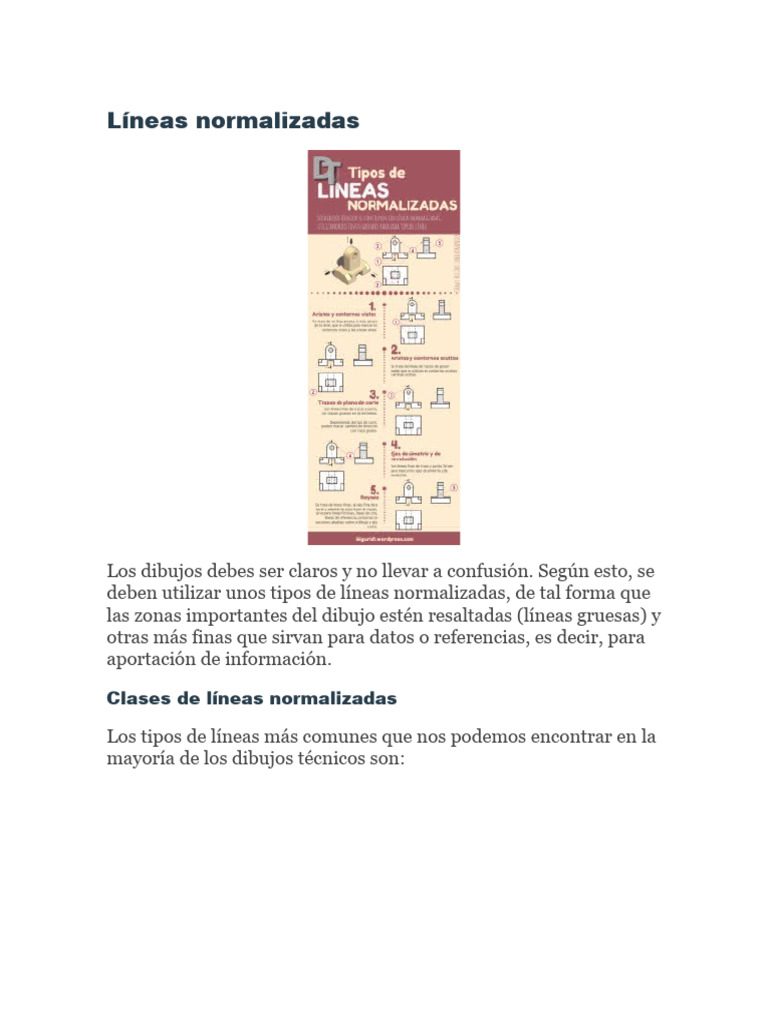

Líneas normalizadas

Los dibujos debes ser claros y no llevar a confusión. Según esto, se

deben utilizar unos tipos de líneas normalizadas, de tal forma que
las zonas importantes del dibujo estén resaltadas (líneas gruesas) y
otras más finas que sirvan para datos o referencias, es decir, para
aportación de información.

Clases de líneas normalizadas

Los tipos de líneas más comunes que nos podemos encontrar en la

mayoría de los dibujos técnicos son:
1. Aristas y contornos vistos. Se trata de un línea gruesa, la
más gruesa de la serie, que se utiliza para marcar los contornos
vistos y las aristas vistas.
2. Aristas y contornos ocultos. Se trata de líneas de trazos de
grosor medio que se utilizan en contornos ocultos y aristas ocultas.
3. Trazas de plano de corte. Son líneas finas de trazos y punto,
con trazos gruesos en los extremos. Dependiendo del tipo de
corte, pueden marcar cambios de dirección con trazo grueso.

4. Ejes de simetría y de
revolución. Son líneas finas de trazo y punto, y sirven para
marcar los ejes de simetría y de revolución. El eje de
revolución es el que recorre el interior de un cilindro o un cono.
Mientras que los ejes de simetría estarán colocados en las
superficies circulares (bases del cilindro).
5. Rayado. Se trata de líneas finas, la más fina de la serie, y
además de para hacer el rayado, sirve para líneas ficticias, líneas
de cota, líneas de referencia, contornos de secciones abatidas
sobre el dibujo y ejes cortos.
Ir arriba

Grosores de líneas normalizadas

Los dibujos técnicos se realizan en distintos formatos por lo que,
debemos ajustar los grosores de las líneas para cada uno de esos
formatos. El formato ISO A4 (DIN A4), uno de los formatos más
utilizados en el ámbito educativo, los grosores de líneas a utilizar
son:

Grosores según formatos

Las líneas están normalizadas en dos series de líneas

llamadas Serie 1 y Serie 2, cada una de las cuales está formada
por tres tipos grosores de líneas. Los grosores de las líneas en
función de los formatos son (medidas en mm.):

Tipos de líneas y aplicaciones

LÍNEAS DENOMINACIÓN APLICACIONES

1.- Llena continua o línea  Contornos vistos

gruesa  Aristas vistas

2.- Llena fina (recta o curva)  Líneas ficticias vistas

 Líneas de cota
 Líneas de referencia
 Rayados
 Contornos de secciones
abatidas sobre el dibujo
 Ejes cortos

3.- Llena fina a mano alzada  Límites de vistas o cortes

locales o interrumpidos

4.- Llena fina (recta) con  Límites de vistas ejecutados

zigzag automáticamente

5.- Línea discontinua o línea  Contornos ocultos

gruesa de trazos  Aristas ocultas
 6.- Línea discontinua o línea  Contornos ocultos
fina de trazas  Aristas ocultas

7.- Fina de trazos y puntos  Ejes de revolución

 Trazas de plano de simetría
 Trayectorias

8.- Fina de trazos y puntos,  Trazas de plano de corte

gruesa en los extremos y
cambios dirección

9.- Gruesa de trazos y puntos  Indicación de líneas o

superficies que son objeto de
especificaciones

10.- Fina de trazos y doble  Contornos de piezas

punto adyacentes
 Posiciones intermedias y
extremos de piezas móviles
 Líneas de centro de gravedad
 Contornos iniciales antes del
conformado
 Partes situadas delante del
plano de corte

Prioridad en líneas coincidentes

Las líneas tienen una prioridad ante la coincidencia con otras
líneas. Se considera como línea principal la Línea Llena
Gruesa (1), empleada para la representación de aristas y
contornos vistas de la Pieza. Este tipo de línea tendrá preferencia
sobre el resto de líneas.
 La siguiente, en prioridad, es la Línea Discontinua o de
Trazos (5), empleada para representar contornos o arista no visto
u oculta.
Ejemplo de aplicación: Si tenemos que representar una vista
en la que una Línea Llena Gruesa coincide con una de Trazos,
se dibujará la línea gruesa.
Por último, cuando coincide una Línea de Trazos con una línea
que representa un Eje, tendrá prioridad la Línea de Trazos.

 Para conseguir que los dibujos sean claros, se utilizarán líneas

normalizadas, que darán visibilidad e importancia a unas cosas
(con líneas gruesas) y resaltarán datos importantes del dibujo,
pero si afectar a su visibilidad (línea fina).
 Los dibujos técnicos se realizan en distintos formatos por lo
que, debemos ajustar los grosores de las líneas para cada
uno de esos formatos.
 Existe series de tres tipos de grosores (grueso, medio y fino)
para cada formato.
