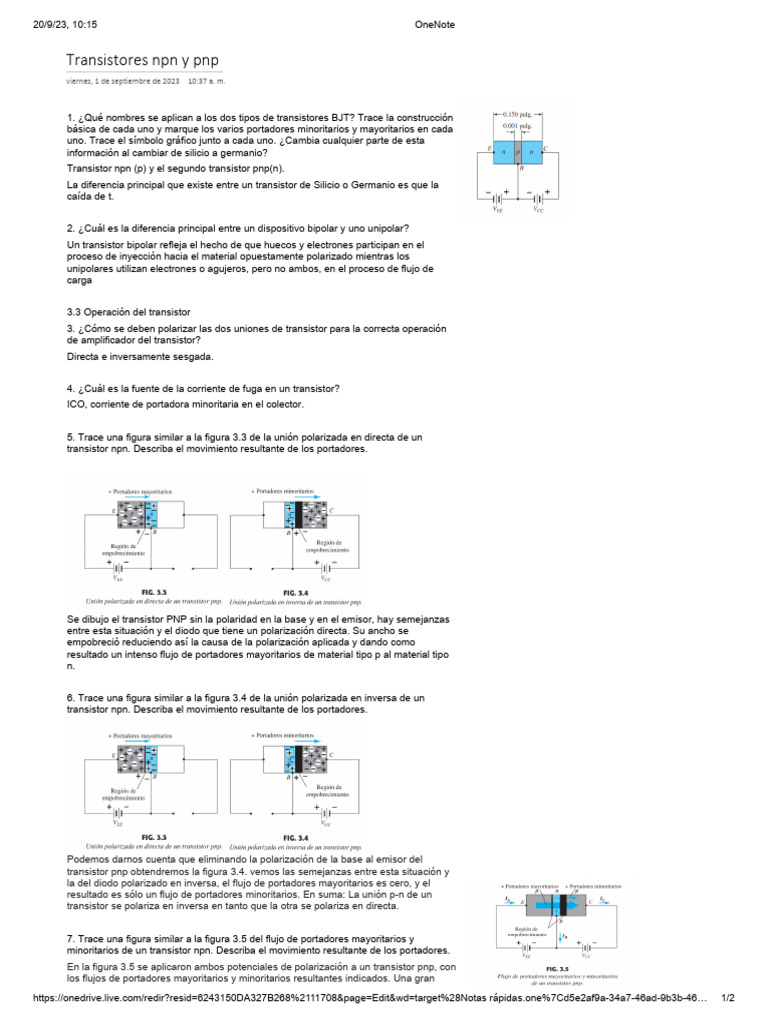

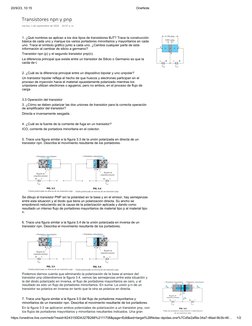

Transistores npn y pnp
viernes, 1 de septiembre de 2023 10:37 a. m.
1. ¿Qué nombres se aplican a los dos tipos de transistores BJT? Trace la construcción
básica de cada uno y marque los varios portadores minoritarios y mayoritarios en cada
uno. Trace el símbolo gráfico junto a cada uno. ¿Cambia cualquier parte de esta
información al cambiar de silicio a germanio?
Transistor npn (p) y el segundo transistor pnp(n).
La diferencia principal que existe entre un transistor de Silicio o Germanio es que la
caída de t.
2. ¿Cuál es la diferencia principal entre un dispositivo bipolar y uno unipolar?
Un transistor bipolar refleja el hecho de que huecos y electrones participan en el
proceso de inyección hacia el material opuestamente polarizado mientras los
unipolares utilizan electrones o agujeros, pero no ambos, en el proceso de flujo de
carga
3.3 Operación del transistor
3. ¿Cómo se deben polarizar las dos uniones de transistor para la correcta operación
de amplificador del transistor?
Directa e inversamente sesgada.
4. ¿Cuál es la fuente de la corriente de fuga en un transistor?
ICO, corriente de portadora minoritaria en el colector.
5. Trace una figura similar a la figura 3.3 de la unión polarizada en directa de un
transistor npn. Describa el movimiento resultante de los portadores.
Se dibujo el transistor PNP sin la polaridad en la base y en el emisor, hay semejanzas
entre esta situación y el diodo que tiene un polarización directa. Su ancho se
empobreció reduciendo así la causa de la polarización aplicada y dando como
resultado un intenso flujo de portadores mayoritarios de material tipo p al material tipo
n.
6. Trace una figura similar a la figura 3.4 de la unión polarizada en inversa de un
transistor npn. Describa el movimiento resultante de los portadores.
Podemos darnos cuenta que eliminando la polarización de la base al emisor del
transistor pnp obtendremos la figura 3.4. vemos las semejanzas entre esta situación y
la del diodo polarizado en inversa, el flujo de portadores mayoritarios es cero, y el
resultado es sólo un flujo de portadores minoritarios. En suma: La unión p-n de un
transistor se polariza en inversa en tanto que la otra se polariza en directa.
7. Trace una figura similar a la figura 3.5 del flujo de portadores mayoritarios y
minoritarios de un transistor npn. Describa el movimiento resultante de los portadores.
En la figura 3.5 se aplicaron ambos potenciales de polarización a un transistor pnp, con
los flujos de portadores mayoritarios y minoritarios resultantes indicados. Una gran
[Link] rá[Link]%7Cd5e2af9a-34a7-46ad-9b3b-46… 1/2
20/9/23, 10:15 OneNote

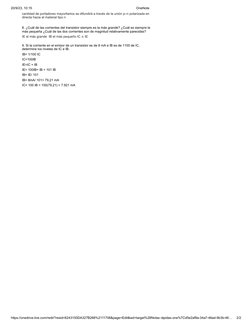

cantidad de portadores mayoritarios se difundirá a través de la unión p–n polarizada en
directa hacia el material tipo n
8. ¿Cuál de las corrientes del transistor siempre es la más grande? ¿Cuál es siempre la
más pequeña ¿Cuál de las dos corrientes son de magnitud relativamente parecidas?
IE el más grande IB el más pequeño IC ≅ IE
9. Si la corriente en el emisor de un transistor es de 8 mA e IB es de 1100 de IC,
determine los niveles de IC e IB.
IB= 1/100 IC
IC=100IB
IE=IC + IB
IE= 100IB+ IB = 101 IB
IB= IE/ 101
IB= 8mA/ 101= 79,21 mA
IC= 100 IB = 100(79,21) = 7.921 mA
