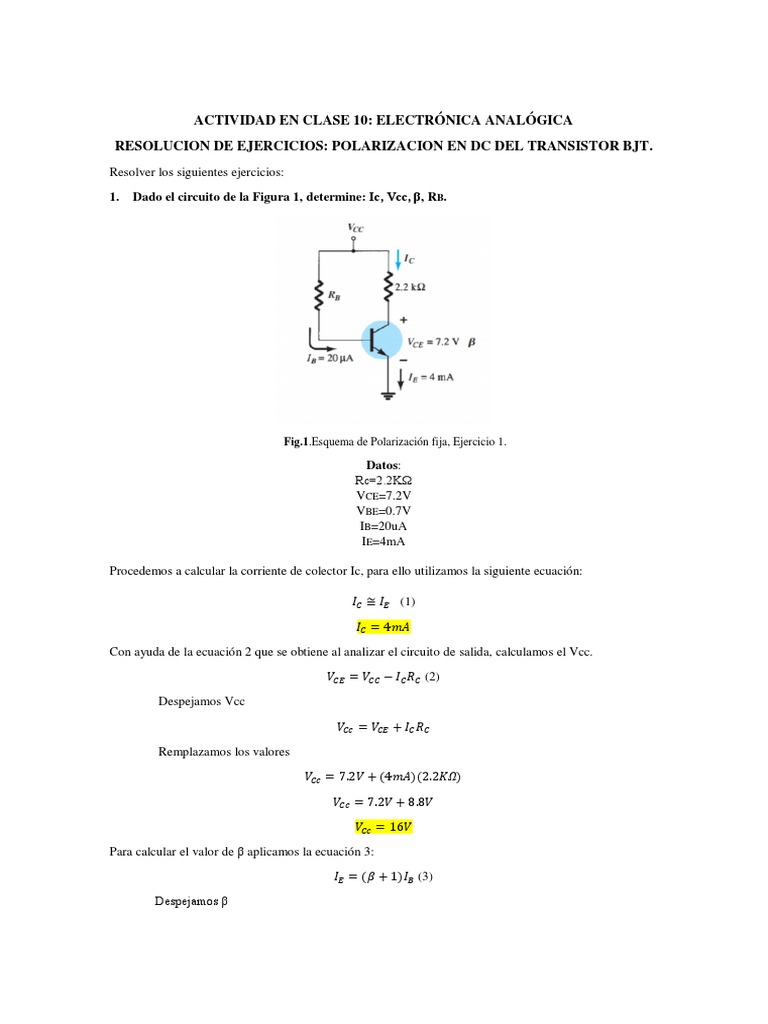

ACTIVIDAD EN CLASE 10: ELECTRÓNICA ANALÓGICA
RESOLUCION DE EJERCICIOS: POLARIZACION EN DC DEL TRANSISTOR BJT.
Resolver los siguientes ejercicios:
1. Dado el circuito de la Figura 1, determine: Ic, Vcc, β, RB.
[Link] de Polarización fija, Ejercicio 1.
Datos:
Rc=2.2KΩ
VCE=7.2V
VBE=0.7V
IB=20uA
IE=4mA
Procedemos a calcular la corriente de colector Ic, para ello utilizamos la siguiente ecuación:
𝐼𝐶 ≅ 𝐼𝐸 (1)
𝐼𝐶 = 4𝑚𝐴
Con ayuda de la ecuación 2 que se obtiene al analizar el circuito de salida, calculamos el Vcc.
𝑉𝐶𝐸 = 𝑉𝐶𝐶 − 𝐼𝐶 𝑅𝐶 (2)
Despejamos Vcc
𝑉𝐶𝑐 = 𝑉𝐶𝐸 + 𝐼𝐶 𝑅𝐶
Remplazamos los valores
𝑉𝐶𝑐 = 7.2𝑉 + (4𝑚𝐴)(2.2𝐾𝛺)
𝑉𝐶𝑐 = 7.2𝑉 + 8.8𝑉
𝑉𝐶𝑐 = 16𝑉
Para calcular el valor de β aplicamos la ecuación 3:
𝐼𝐸 = (𝛽 + 1)𝐼𝐵 (3)
Despejamos β

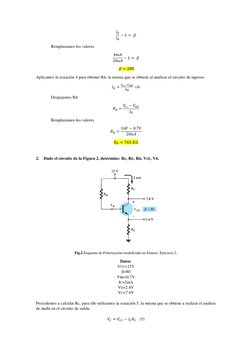

𝐼𝐸
−1 = 𝛽
𝐼𝐵
Remplazamos los valores
4𝑚𝐴
−1 = 𝛽
20𝑢𝐴
𝛽 = 200
Aplicamos la ecuación 4 para obtener RB, la misma que se obtiene al analizar el circuito de ingreso:
𝑉𝑐𝑐−𝑉𝐵𝐸
𝐼𝐵 = (4)
𝑅𝐵
Despejamos RB
𝑉𝑐𝑐 − 𝑉𝐵𝐸
𝑅𝐵 =
𝐼𝐵
Remplazamos los valores
16𝑉 − 0.7𝑉
𝑅𝐵 =
20𝑢𝐴
𝑅𝐵 = 765 𝐾𝛺
2. Dado el circuito de la Figura 2, determine: Rc, RE, RB, VcE, VB.
[Link] de Polarización estabilizado en Emisor, Ejercicio 2.
Datos:
VCC=12V
β=80
VBE=0.7V
IC=2mA
VE=2.4V
VC=7.6V
Procedemos a calcular Rc, para ello utilizamos la ecuación 5, la misma que se obtiene a realizar el análisis
de malla en el circuito de salida.
𝑉𝐶 = 𝑉𝐶𝐶 − 𝐼𝐶 𝑅𝐶 (5)

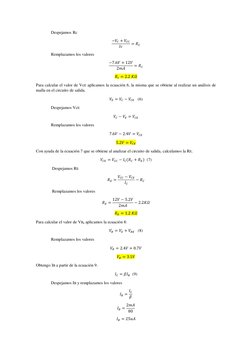

Despejamos Rc
−𝑉𝐶 + 𝑉𝐶𝐶
= 𝑅𝐶
𝐼𝑐
Remplazamos los valores
−7.6𝑉 + 12𝑉
= 𝑅𝐶
2𝑚𝐴
𝑅𝑐 = 2.2 𝐾𝛺
Para calcular el valor de VcE aplicamos la ecuación 6, la misma que se obtiene al realizar un análisis de
malla en el circuito de salida.
𝑉𝐸 = 𝑉𝐶 − 𝑉𝐶𝐸 (6)
Despejamos VcE
𝑉𝐶 − 𝑉𝐸 = 𝑉𝐶𝐸
Remplazamos los valores
7.6𝑉 − 2.4𝑉 = 𝑉𝐶𝐸
5.2𝑉 = 𝑉𝐶𝐸
Con ayuda de la ecuación 7 que se obtiene al analizar el circuito de salida, calculamos la RE.
𝑉𝐶𝐸 = 𝑉𝐶𝐶 − 𝐼𝐶 (𝑅𝐶 + 𝑅𝐸 ) (7)
Despejamos RE
𝑉𝐶𝐶 − 𝑉𝐶𝐸
𝑅𝐸 = − 𝑅𝐶
𝐼𝐶
Remplazamos los valores
12𝑉 − 5.2𝑉
𝑅𝐸 = − 2.2𝐾𝛺
2𝑚𝐴
𝑅𝐸 = 1.2 𝐾𝛺
Para calcular el valor de VB, aplicamos la ecuación 8:
𝑉𝐵 = 𝑉𝐸 + 𝑉𝐵𝐸 (8)
Remplazamos los valores
𝑉𝐵 = 2.4𝑉 + 0.7𝑉
𝑉𝐵 = 3.1𝑉
Obtengo IB a partir de la ecuación 9.
𝐼𝐶 = 𝛽𝐼𝐵 (9)
Despejamos IB y remplazamos los valores
𝐼𝐶
𝐼𝐵 =
𝛽
2𝑚𝐴
𝐼𝐵 =
80
𝐼𝐵 = 25𝑢𝐴

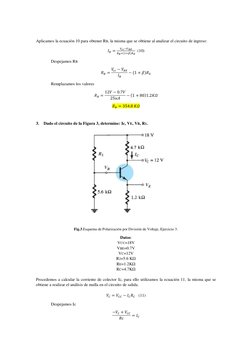

Aplicamos la ecuación 10 para obtener RB, la misma que se obtiene al analizar el circuito de ingreso:
𝑉𝑐𝑐−𝑉𝐵𝐸
𝐼𝐵 = 𝑅 (10)
𝐵 +(1+𝛽)𝑅𝐸
Despejamos RB
𝑉𝑐𝑐 − 𝑉𝐵𝐸
𝑅𝐵 = − (1 + 𝛽)𝑅𝐸
𝐼𝐵
Remplazamos los valores
12𝑉 − 0.7𝑉
𝑅𝐵 = − (1 + 80)1.2𝐾𝛺
25𝑢𝐴
𝑅𝐵 = 354.8 𝐾𝛺
3. Dado el circuito de la Figura 3, determine: Ic, VE, VB, R1.
[Link] de Polarización por División de Voltaje, Ejercicio 3.
Datos:
VCC=18V
VBE=0.7V
VC=12V
R2=5.6 KΩ
RE=1.2KΩ
RC=4.7KΩ
Procedemos a calcular la corriente de colector Ic, para ello utilizamos la ecuación 11, la misma que se
obtiene a realizar el análisis de malla en el circuito de salida.
𝑉𝐶 = 𝑉𝐶𝐶 − 𝐼𝐶 𝑅𝐶 (11)
Despejamos Ic
−𝑉𝐶 + 𝑉𝐶𝐶
= 𝐼𝐶
𝑅𝑐
Remplazamos los valores
−12𝑉 + 18𝑉
= 𝐼𝐶
4.7KΩ
𝐼𝑐 = 1.27𝑚𝐴
Con ayuda de la ecuación 12 que se obtiene al analizar el circuito de salida, calculamos la VCE.
𝑉𝐶𝐸 = 𝑉𝐶𝐶 − 𝐼𝐶 (𝑅𝐶 + 𝑅𝐸 ) (12)
Remplazamos los valores
𝑉𝐶𝐸 = 18𝑉 − (1.27𝑚𝐴)(4.7𝐾𝛺 + 1.2𝐾𝛺)
𝑉𝐶𝐸 = 10.46𝑉
Para calcular el valor de VE aplicamos la ecuación 13, la misa que se obtiene al realizar un análisis de malla
en el circuito de salida.
𝑉𝐶𝐸 = 𝑉𝐶 − 𝑉𝐸 (13)
Despejamos VE
𝑉𝐶 − 𝑉𝐶𝐸 = 𝑉𝐸
Remplazamos los valores
12𝑉 − 10.50𝑉 = 𝑉𝐸
1.531𝑉 = 𝑉𝐸
Con ayuda de la ecuación 14 que se obtiene al analizar el circuito de ingreso, calculamos la VB.
𝑉𝐵𝐸 = 𝑉𝐵 − 𝑉𝐸 (14)
Despejamos VB
𝑉𝐵 = 𝑉𝐵𝐸 + 𝑉𝐸
Remplazamos los valores
𝑉𝐵 = 0.7𝑉 + 1.5𝑉
𝑉𝐵 = 2.2𝑉
Para calcular el valor de IE, aplicamos la ecuación 15:
𝐼𝐶 ≅ 𝐼𝐸 (15)
𝐼𝐸 = 1.27𝑚𝐴
Obtengo ETH a partir de la ecuación 16.
𝐸𝑇𝐻 = 𝑉𝐵𝐸 + 𝑉𝑅𝐸 (16)
Remplazamos los valores
𝐸𝑇𝐻 = 0.7𝑉 + (1.27𝑚𝐴)(1.2𝐾𝛺)
𝐸𝑇𝐻 = 0.7𝑉 + 1.53𝑉
𝐸𝑇𝐻 = 2.22𝑉

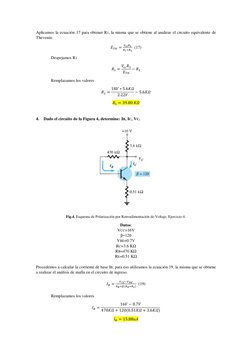

Aplicamos la ecuación 17 para obtener R1, la misma que se obtiene al analizar el circuito equivalente de
Thevenin:
𝑉 𝑅
𝐸𝑇𝐻 = 𝑅 𝑐𝑐+𝑅2 (17)
1 2
Despejamos R1
𝑉𝑐𝑐 𝑅2
𝑅1 = − 𝑅2
𝐸𝑇𝐻
Remplazamos los valores
18𝑉 ∗ 5.6𝐾𝛺
𝑅1 = − 5.6𝐾𝛺
2.22𝑉
𝑅1 = 39.80 𝐾𝛺
4. Dado el circuito de la Figura 4, determine: IB, IC, VC.
Fig.4. Esquema de Polarización por Retroalimentación de Voltaje, Ejercicio 4.
Datos:
VCC=16V
β=120
VBE=0.7V
RC=3.6 KΩ
RB=470 KΩ
RE=0.51 KΩ
Procedemos a calcular la corriente de base IB, para eso utilizamos la ecuación 19, la misma que se obtiene
a realizar el análisis de malla en el circuito de ingreso.
𝑉𝐶𝐶 −𝑉𝐵𝐸
𝐼𝐵 = 𝑅 (19)
𝐵 +𝛽(𝑅𝐸 +𝑅𝐶 )
Remplazamos los valores
16𝑉 − 0.7𝑉
𝐼𝐵 =
470𝐾𝛺 + 120(0.51𝐾𝛺 + 3.6𝐾𝛺)
𝐼𝐵 = 15.88𝑢𝐴

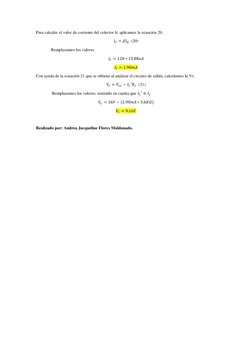

Para calcular el valor de corriente del colector Ic aplicamos la ecuación 20.
𝐼𝐶 = 𝛽𝐼𝐵 (20)
Remplazamos los valores
𝐼𝐶 = 120 ∗ 15.88𝑢𝐴
𝐼𝐶 = 1.90𝑚𝐴
Con ayuda de la ecuación 21 que se obtiene al analizar el circuito de salida, calculamos la VC.
𝑉𝐶 = 𝑉𝐶𝐶 − 𝐼𝐶 ′𝑅𝐶 (21)
Remplazamos los valores, teniendo en cuenta que 𝐼𝐶 ′ ≅ 𝐼𝐶
𝑉𝐶 = 16𝑉 − (1.90𝑚𝐴 ∗ 3.6𝐾𝛺)
𝑉𝐶 = 9.16𝑉
Realizado por: Andrea Jacqueline Flores Maldonado.
