APUNTES DE ORCAD PCB version 17.

2-2016

Libreta: <Bandeja de entrada>

Creado: 24/10/2018 06:46 p. m. Actualizado: 08/04/2019 02:30 p. m.
Autor: javier.poot@upy.edu.mx

APUNTES DE ORCAD PCB version 17.2-2016

---------------------------MeThODs Of cOnsTrucTing capTure parTs---------------------------------

-----------------------

La informacion se encuentra en la pagina No. 168 del libro: complete pcb Design using
OrcaD® capture and pcb editor, imprimirla y revisarla.

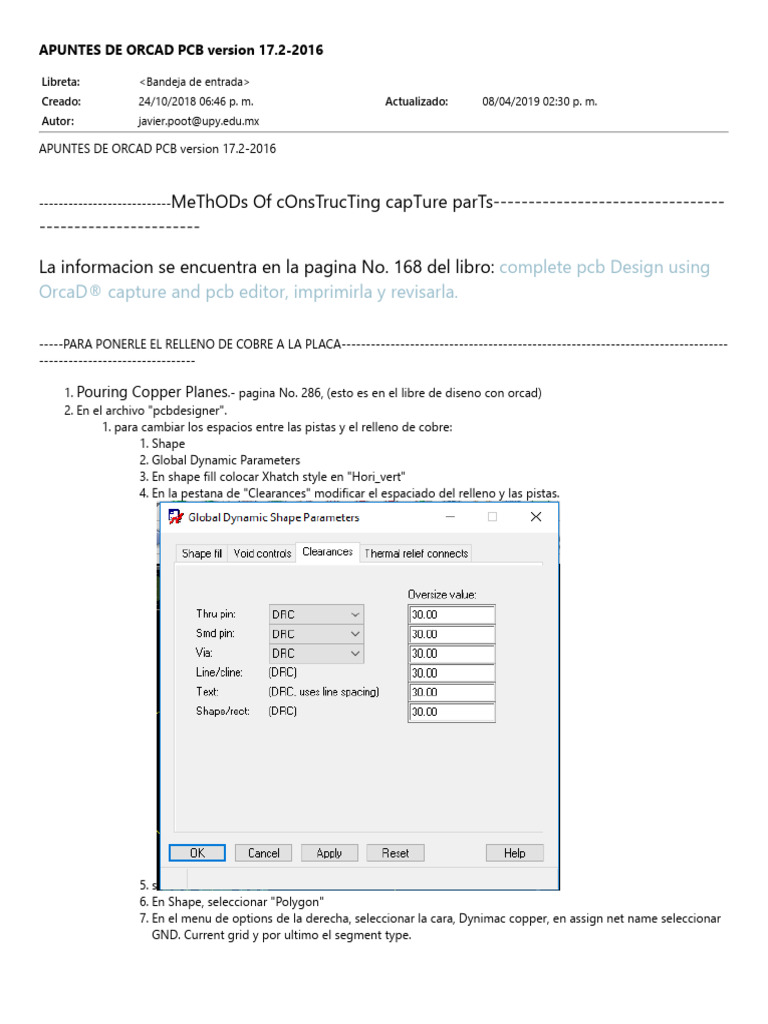

-----PARA PONERLE EL RELLENO DE COBRE A LA PLACA-------------------------------------------------------------------------------

--------------------------------

1. Pouring Copper Planes.- pagina No. 286, (esto es en el libre de diseno con orcad)
2. En el archivo "pcbdesigner".
1. para cambiar los espacios entre las pistas y el relleno de cobre:
1. Shape
2. Global Dynamic Parameters
3. En shape fill colocar Xhatch style en "Hori_vert"
4. En la pestana de "Clearances" modificar el espaciado del relleno y las pistas.

5. s
6. En Shape, seleccionar "Polygon"
7. En el menu de options de la derecha, seleccionar la cara, Dynimac copper, en assign net name seleccionar
GND. Current grid y por ultimo el segment type.
 1. Dibujar el poligono y una vez terminado, automaticamente se rellena de cobre

--------------------------CREAR UN FOOTPRINT DESDE CER0---------------------------------------------------------------------------

-------------------------------------------------------------

1. Firstidentify or create the padstacks needed

2. Run the Package Symbol Wizard, most of which is fairly obvious. Choose the symbol origin to be
at Pin 1 for a pin-through-hole component to ensure that the pins line up with a 100 mil grid
when the component is placed.
3.
4. Ir al menú Layout y seleccionar pin. Verificar antes que las unidades de medida estén en "mm".
1. En esta direccion estan todos los pads que ya tiene el
programa: C:\Cadence\SPB_17.2\share\pcb\pcb_lib\symbols la extension de los padstack es:
.pad
2. En esta direccion estan los footprint que ya tiene el
programa: C:\Cadence\SPB_17.2\share\pcb\pcb_lib\symbols la extension de los footprint es
.dra
3. 10 mm = 1 cm
4. Antes de crear un footprint se recomienda dibujar los padstacks que se van a utilizar. a) abrir
el prgrama "Padstack Edtor" y seguir los pasos de izquiera a derecha en la pantalla principal.
5. Una vez que ya se tenga el pad o los pad que se vayan a usar, lo primero que se debe hacer
es localizar el origen que es donde ira el pin 1.
6. Colocar el pin1 en el origen y despues los demas pines en las medidas donde deban de ir.
7. Despues de haber colocado todos los pines, colocar la referencia con el comando:
layout>label>refdes "U?"
 8.
9. Por ultimo dibujar el contorno del componente con el comando: Add>line

10.
11. Comenzar a dibuar el contorno del footprint. En caso de que la linea no pueda ser dibujada
cerca de los pads, se debera modificar el grid:
 12.

13. Despues de terminar con el contorno del footprint, hay que salvarlo y en el cuadro de
comandos debe aparecer la leyenda: "Created"

-------------------------------------------------MODIFICAR EL TAMANO DE UN PAD---------------------------------------------------

----------------------------------------------------------------------------------

1. Seleccionar la herramienta "place manual"

2. poner el cursor sobre el pad que se quiere modificar.
3. dar click derecho y en la ventana emergente seleccionar:
4. esto abrira el editor de padstacks

5. una vez que ya se haya modificado el tamano del pad y el drill ahora hay que guardar los camnbios y regresar al pcb
editor
--------------------------IMPRIMIR EL ARCHIVO .BRD-----------------------------------------------------------------------------------
-------------------------------------------------------------
