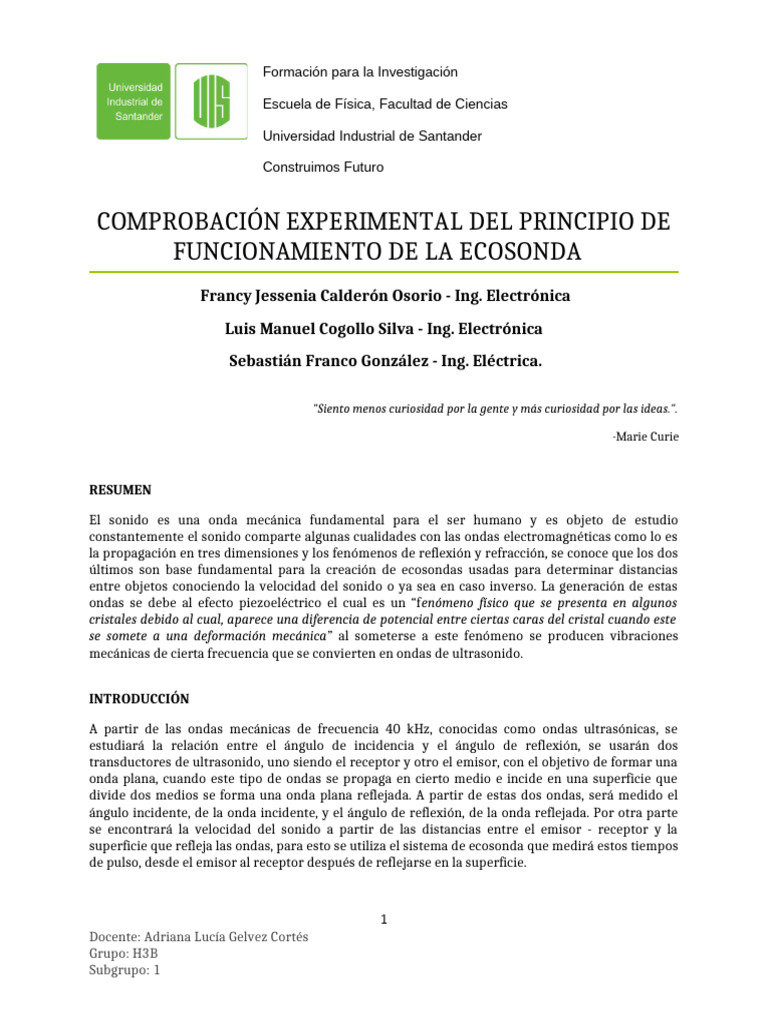

Formación para la Investigación

Escuela de Física, Facultad de Ciencias

Universidad Industrial de Santander

Construimos Futuro

COMPROBACIÓN EXPERIMENTAL DEL PRINCIPIO DE


FUNCIONAMIENTO DE LA ECOSONDA
Francy Jessenia Calderón Osorio - Ing. Electrónica
Luis Manuel Cogollo Silva - Ing. Electrónica
Sebastián Franco González - Ing. Eléctrica.

"Siento menos curiosidad por la gente y más curiosidad por las ideas.".

-Marie Curie

RESUMEN

El sonido es una onda mecánica fundamental para el ser humano y es objeto de estudio
constantemente el sonido comparte algunas cualidades con las ondas electromagnéticas como lo es
la propagación en tres dimensiones y los fenómenos de reflexión y refracción, se conoce que los dos
últimos son base fundamental para la creación de ecosondas usadas para determinar distancias
entre objetos conociendo la velocidad del sonido o ya sea en caso inverso. La generación de estas
ondas se debe al efecto piezoeléctrico el cual es un “fenómeno físico que se presenta en algunos
cristales debido al cual, aparece una diferencia de potencial entre ciertas caras del cristal cuando este
se somete a una deformación mecánica” al someterse a este fenómeno se producen vibraciones
mecánicas de cierta frecuencia que se convierten en ondas de ultrasonido.

INTRODUCCIÓN

A partir de las ondas mecánicas de frecuencia 40 kHz, conocidas como ondas ultrasónicas, se
estudiará la relación entre el ángulo de incidencia y el ángulo de reflexión, se usarán dos
transductores de ultrasonido, uno siendo el receptor y otro el emisor, con el objetivo de formar una
onda plana, cuando este tipo de ondas se propaga en cierto medio e incide en una superficie que
divide dos medios se forma una onda plana reflejada. A partir de estas dos ondas, será medido el
ángulo incidente, de la onda incidente, y el ángulo de reflexión, de la onda reflejada. Por otra parte
se encontrará la velocidad del sonido a partir de las distancias entre el emisor - receptor y la
superficie que refleja las ondas, para esto se utiliza el sistema de ecosonda que medirá estos tiempos
de pulso, desde el emisor al receptor después de reflejarse en la superficie.

1
Docente: Adriana Lucía Gelvez Cortés
Grupo: H3B
Subgrupo: 1
Formación para la Investigación

Escuela de Física, Facultad de Ciencias

Universidad Industrial de Santander

Construimos Futuro

METODOLOGÍA

Los materiales que se necesitan para realizar esta práctica son:

-Dos generadores ultrasónicos de 40Khz


-Generador 40Khz
-Un amplificador de AC
-Espejo cóncavo
-1 osciloscopio de dos canales.
-Base de pieza giratoria con escala angular
-Una placa de reflexión

El procedimiento en el laboratorio se llevó a cabo en tres fases metodológicas:

- En la primera fase se analizará la relación entre el voltaje y el ángulo del receptor β a través del uso
de ondas ultrasónicas, para esta fase se utiliza una pantalla, un reflector cóncavo, transductores en
modo transmisión y recepción, y finalmente un osciloscopio. El proceso a seguir consiste en fijar el
emisor con un ángulo fijo α en 45°con la normal luego se ajustará el ángulo entre el receptor y la
normal β en 45° igualmente, se varía el ángulo β cada tres grados (superiores e inferiores a 45°) y
para cada ángulo se registra el valor de la amplitud de la onda voltaje.

- En la segunda fase se utiliza el mismo montaje para comprobar la ley de la reflexión. Se fijará los
dos ángulos α y β en 0°, enseguida se ajustará un nuevo ángulo α, comenzando con valor de 30° y
aumentando gradualmente cada 10°, y se realizará un barrido para registrar el ángulo β que
corresponda a la máxima intensidad captada por el receptor, es decir el ángulo de reflexión.
En la tercera fase se comprobará el principio de ecosonda para ello, se realizará el proceso para
determinar la velocidad experimental, se registra el valor de la temperatura del ambiente, se toman
siete valores de distancias, entre el emisor y receptor, y la pantalla, comenzando en 30 cm y
aumentando cada 10 cm, hasta llegar a 1 m y el tiempo de tránsito que le toma a la onda, salir del
emisor, encontrarse con la pantalla y regresar al receptor.

2
Docente: Adriana Lucía Gelvez Cortés
Grupo: H3B
Subgrupo: 1
Formación para la Investigación

Escuela de Física, Facultad de Ciencias

Universidad Industrial de Santander

Construimos Futuro

TRATAMIENTO DE DATOS

Tabla 1. Amplitud de voltaje de la señal del receptor para ∝=45° como función de β
β° U[V]

30 0.120

33 0.320

36 0.880

39 1.48

42 2.48

45 3.64

48 2.8

51 1.52

54 1.12

57 0.72
Fuente: Francy Jessenia Calderón Osorio,Luis Manuel Cogollo Silva,Sebastián Franco González

Tabla 2. Verificación de la ley de reflexión


∝° β°

10 11

20 21.5

30 33

40 40

50 50.5

60 60

70 67

3
Docente: Adriana Lucía Gelvez Cortés
Grupo: H3B
Subgrupo: 1
Formación para la Investigación

Escuela de Física, Facultad de Ciencias

Universidad Industrial de Santander

Construimos Futuro

80 75
Fuente: Francy Jessenia Calderón Osorio,Luis Manuel Cogollo Silva,Sebastián Franco González

Tabla 3. Relación entre la distancia d a la placa de reflexión y el tiempo de tránsito de la señal.


d(m) t(s)

0.2 0.00096

0.3 0.00152

0.4 0.00208

0.5 0.00268

0.6 0.00324

0.7 0.0038

0.8 0.00436

0.9 0.00492
Fuente: Francy Jessenia Calderón Osorio,Luis Manuel Cogollo Silva,Sebastián Franco González

ANÁLISIS DE RESULTADOS

Gráfica 1.Amplitud de voltaje de la señal del receptor para ∝=45° como función de β.

4
Docente: Adriana Lucía Gelvez Cortés
Grupo: H3B
Subgrupo: 1
Formación para la Investigación

Escuela de Física, Facultad de Ciencias

Universidad Industrial de Santander

Construimos Futuro

Fuente: Francy Jessenia Calderón Osorio,Luis Manuel Cogollo Silva,Sebastián Franco González

La gráfica anterior se obtuvo de la tabla 1, en la cual se puede observar claramente el


comportamiento que presenta U a medida que el receptor se va acercando a los 45° que
corresponden al ángulo de incidencia y a su vez se puede observar lo que sucede cuando se aleja de
este.

Gráfica 2. Verificación de la ley de reflexión

5
Docente: Adriana Lucía Gelvez Cortés
Grupo: H3B
Subgrupo: 1
Formación para la Investigación

Escuela de Física, Facultad de Ciencias

Universidad Industrial de Santander

Construimos Futuro

Fuente: Francy Jessenia Calderón Osorio,Luis Manuel Cogollo Silva,Sebastián Franco González

La gráfica 2 se obtuvo con base a los datos de la tabla 2, gráfica en la cual se puede observar
claramente la relación lineal entre ambos ángulos, lo que es lógico ya que se sabe que el ángulo de
incidencia es el mismo ángulo de reflexión con respecto a la superficie reflectora, por lo cual se
puede apreciar que hubo cierto porcentaje de error ya que la pendiente de la recta de la gráfica no
corresponde exactamente a uno, de manera que hallamos el porcentaje de error con la siguiente
ecuación:

Valor teórico−Valor experimental


%ERROR=¿ ∨¿ 100 %
Valor teórico
Lo que nos arroja %ERROR=8.69%

Gráfica 3. Relación entre la distancia d a la placa de reflexión y el tiempo de tránsito de la señal.

Fuente: Francy Jessenia Calderón Osorio,Luis Manuel Cogollo Silva,Sebastián Franco González

En la gráfica 3 se puede observar una relación totalmente lineal entre la distancia entre las placas y
el tiempo que tarda la onda sonora en recorrer dicha distancia de lo cual dedujimos que la velocidad
del sonido es constante y podremos hallar el valor de esta sabiendo que:

v=√❑

Donde ꭚ=coeficiente del orden 1.4 que relaciona los calores específicos del aire a volumen constante
y a presión constante

6
Docente: Adriana Lucía Gelvez Cortés
Grupo: H3B
Subgrupo: 1
Formación para la Investigación

Escuela de Física, Facultad de Ciencias

Universidad Industrial de Santander

Construimos Futuro

R=constante universal de los gase

M=masa molecular del aire

T=temperatura ambiente en °kelvin

Teniendo todas estas constantes podemos simplificar la ecuación de manera que nos quedaría:

v=20.03 √❑
Y sabiendo que la temperatura ambiente del laboratorio en el momento que hicimos la práctica era
de 299.45°K tenemos entonces que

m
v=346.6116 [ ]
s
Lo que nos da un %ERROR=0.994%

CONCLUSIONES

- Se comprobó experimentalmente la ley de reflexión al analizar que el ángulo de incidencia es


aproximadamente igual al ángulo de reflexión y la anchura angular del valor medio de la
distribución se ajusta al ángulo de reflexión beta el cual presenta su máximo voltaje; si el ángulo
disminuye o aumenta de 45°se ve reflejada la disminución del voltaje.

- Se observó cómo se propaga una onda ultrasónica, hecho que permitió constatar con éxito la ley de
reflexión ya que EL ÁNGULO DE INCIDENCIA COINCIDE CON EL ÁNGULO DE REFLEXIÓN con un
porcentaje de error muy pequeño por las posibles fuentes de error.

- La interferencia que genera el estar cerca del emisor y el receptor hizo un poco imprecisa la
Lectura de datos por lo cual obtuvimos ese error.

REFERENCIAS

Hecht, E. (1997). Física en Perspectiva. México: educativa.


Serway, J. (2013). Física. México: Thomson.
Susan M Lea, J. R. (2000). Física. Vol 1. La naturaleza de las cosas. México: Thomson.

7
Docente: Adriana Lucía Gelvez Cortés
Grupo: H3B
Subgrupo: 1
Formación para la Investigación

Escuela de Física, Facultad de Ciencias

Universidad Industrial de Santander

Construimos Futuro

ANEXOS

8
Docente: Adriana Lucía Gelvez Cortés
Grupo: H3B
Subgrupo: 1
Formación para la Investigación

Escuela de Física, Facultad de Ciencias

Universidad Industrial de Santander

Construimos Futuro

9
Docente: Adriana Lucía Gelvez Cortés
Grupo: H3B
Subgrupo: 1
Formación para la Investigación

Escuela de Física, Facultad de Ciencias

Universidad Industrial de Santander

Construimos Futuro

10
Docente: Adriana Lucía Gelvez Cortés
Grupo: H3B
Subgrupo: 1
