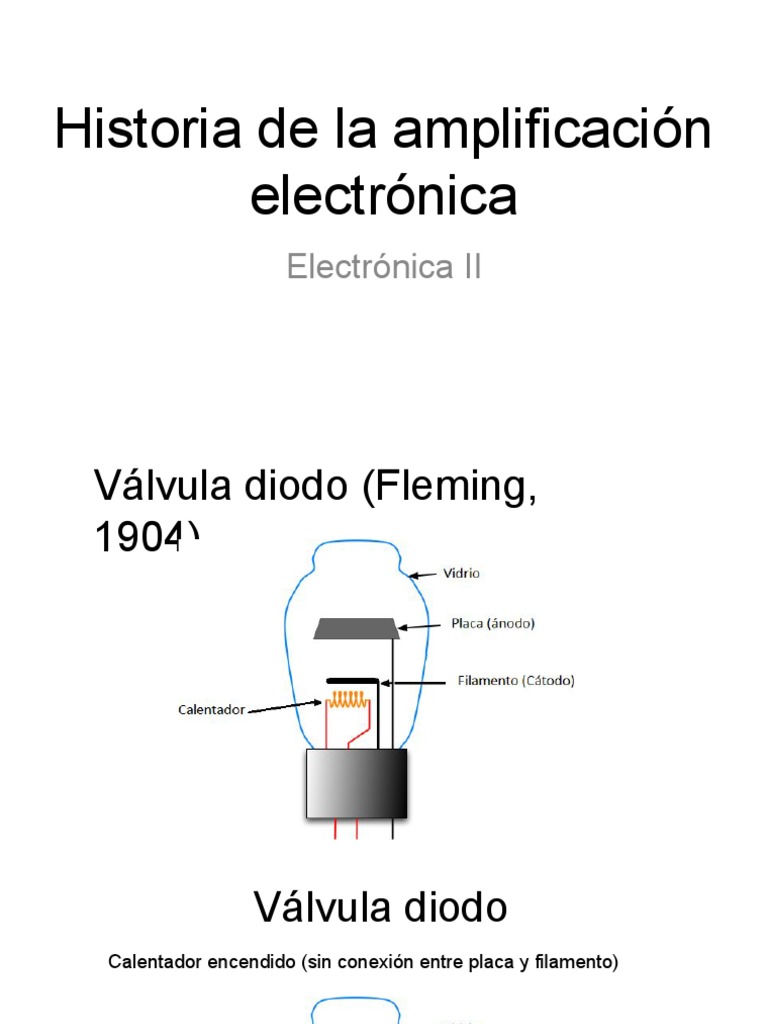

Historia de la amplificación
electrónica
Electrónica II
Válvula diodo (Fleming,
1904)
Válvula diodo
Calentador encendido (sin conexión entre placa y filamento)
Válvula diodo (en directa)
Calentador encendido (placa positiva y filamento negativo)
Válvula diodo (en directa)
Calentador encendido (placa positiva y filamento negativo)
Válvula diodo (en inversa)
Calentador encendido (placa negativa y filamento positivo)
Válvula diodo (en inversa)
Calentador encendido (placa negativa y filamento positivo)
Diodo en directa y en inversa
Diodo en directa y en inversa
Símbolo esquemático válvula diodo
El primer símbolo aclara que existen dos conexiones para el calentador
(heater) y una para el cátodo (filamento)
El segundo símbolo aclara que se está utilizando el mismo
calentador como filamento.
El tercer símbolo sólo muestra la conexión del cátodo, sin
especificar si el calentador va aparte o es el mismo filamento.
Válvula diodo (resumen)
• Saca provecho del Efecto Edison (nube electrónica generada alrededor de
un conductor caliente) y del diseño previo de la lámpara incandescente
(filamento caliente en el vacío)
• Dado que sólo pueden moverse los electrones en el vacío (ya que los
protones están fijos), cuando la placa está positiva los atrae y cuando está
negativa los repele.
• Si se utiliza una fuente alterna, actuará como un rectificador dejando
circular corriente sólo durante medio ciclo.
Válvula triodo (Audión) Lee De Forest, 1906
Agrega al diodo una conexión adicional (por eso pasa a llamarse triodo),
incorporando un elemento conductor en zig-zag o como enrejado en el medio
entre la placa y el cátodo con el fin de controlar el paso de electrones.
Válvula diodo y triodo
Válvula triodo (Audión) Lee De Forest, 1906
Válvula triodo
En un triodo la placa está siempre positiva y el cátodo siempre negativo.
Lo que varía es la tensión de la grilla (entre 0 volts y algún valor negativo)
La tensión negativa de la grilla compensa la atracción positiva de la placa, abriendo
o cerrando el paso de electrones.
Válvula triodo (amplificador)
Si la grilla tiene 0 volts, es como si no estuviera. En
esa situación los electrones pasan (de modo idéntico
al del diodo en directa). La lámpara se enciende
completamente.
Si la grilla tiene -0.5 volts, la carga negativa de la
grilla contrarresta en parte el efecto de la carga
positiva de la placa. Si bien son tensiones diferentes,
sus distancias permiten que poca tensión negativa
en la grilla opaque mucha tensión positiva de la
placa. La lámpara se enciende parcialmente.
Si la grilla tiene – 1 volt, la carga negativa de la grilla
contrarresta completamente a la placa. No circulan
electrones. La lámpara se apaga.
Válvula triodo (amplificador)
¿Por qué se dice que “amplifica”? Si ocultamos la fuente de continua que entrega 100
volts entre el cátodo y la placa, veremos que el sistema tiene una entrada (grilla) y una
salida (placa). Una variación pequeña (entre 0 y -1 volt) en la tensión de grilla puede
controlar una gran variación de corriente (desde 0 hasta la que puede generarse con
100 volts sobre la lámpara colocada al final de circuito)
Con una pequeña variación de 1 volt de amplitud estamos controlando la corriente que
generará una fuente de 100 volts, como si abriéramos y cerrásemos una canilla. La
tensión de grilla controla que la canilla de abra o se cierre (con pocos volts), pero la
lámpara se enciende con la corriente generada por la fuente (100 volts en este
ejemplo).
Válvula triodo (amplificador)
La válvula triodo por si sola sólo funciona cuando la tensión de grilla es negativa y
dentro de un rango limitado (entre 0 volts y la tensión de saturación que es
cuando cierra la canilla). Además, cuando más tensión negativa tenga la grilla,
menor es la corriente que entrega la placa.
Para que pueda amplificar señales es necesario corregir algunas de estas
características. Para ello se agrega una serie de componentes a la conexión del triodo
que se conoce como “circuito de polarización del triodo”, formado normalmente por
resistencias, capacitores, bobinas y/o transformadores.
Válvula triodo con su circuito
de polarización para que
pueda funcionar como
amplificador.
Válvula triodo (amplificador)
Para variar y mejorar las características de un amplificador podrían
requerirse varias válvulas (con sus circuitos de polarización asociados).
Amplificador con tres
válvulas (salida a través
de un transformador)
Válvulas (Vacuum Tubes)
La electrónica del vacío
La utilización de válvulas (tubos de vacío) permitió una expansión muy importante de la
electrónica de las comunicaciones. Era posible amplificar señales muy débiles y
convertirlas en señales de potencia. También podían capturarse señales y procesarlas
(modificarlas a gusto, cambiando sus características).
Actualmente el uso de válvulas sólo ha quedado restringido a unas pocas aplicaciones
específicas, como el trabajo con señales de muy alta potencia para transmisión de
información o su utilización para amplificadores de audio “para paladares exquisitos”.
Su función fue reemplazada por el transistor.
Amplificador actual de
audio valvular.
El transistor
Un transistor cumple una función muy semejante al de una válvula triodo.
Una de sus formas más comunes (llamado transistor bipolar de juntura o TBJ)
tiene tres conectores que se denominan Base, Emisor y Colector.
La base es el equivalente de la antigua grilla, el emisor es el equivalente al
filamento (cátodo) y el colector es el equivalente a la placa.
El transistor
Pequeñas variaciones de niveles de tensión en la base, permiten dejar pasar mayores niveles
de corriente por la salida (entre el colector y el emisor). También requiere de un circuito de
polarización alrededor del transistor para funcionar correctamente como amplificador.
Tiene varias ventajas respecto de la válvula:
1) Todo está hecho de una misma base sólida
(placa de silicio o de germanio), lo que vuelve
menos engorrosa su fabricación a gran escala.
2) No requiere calentar ningún filamento, por lo cual
no está obligado a desperdiciar grandes
cantidades de calor como la válvula.
3) Tiende a generar menor distorsión cuando
se lo utiliza para amplificar señales.
4) Es posible utilizar técnicas de fabricación para
construir transistores de tamaños microscópicos. Primer transistor (Bell System Memorial)
El transistor (amplificador)
Dado que en circuitos con válvulas o transistores se incorporan muchos elementos lo que podría
implicar muchas líneas de cables de conexión, es común no dibujar las fuentes de continua,
colocando solamente el valor (20 V, en el ejemplo).
También es común utilizar el símbolo de conexión a masa (tierra) para indicar todos aquellos
puntos que estarán conectados a masa (repitiendo el símbolo en cada uno, pero sin necesidad
de trazar un cable entre ellos).
Se muestra a la izquierda un circuito con todas sus conexiones y a la derecha, agregando los
nuevos criterios del diagrama.
Válvula y distintos tipos de transistores
Del transistor al circuito integrado
Los transistores podían fabricarse en tamaño microscópico. Sin embargo, al tener
que ser soldados a otros elementos de su circuito de polarización el tamaño final era
pequeño pero no microscópico para permitir su manipulación.
Con el tiempo fueron surgiendo ideas para lograr fabricar resistencias, capacitores e
incluso inductores pequeños alterando la misma placa de silicio con la que se
fabricaba el transistor. Esto permitió construir todo un circuito amplificador completo
en una placa de silicio de muy pequeño tamaño. Estos sistemas total o parcialmente
implementados en una placa de silicio (o germanio) se denominan circuitos
integrados. Se muestra un ejemplo de todo un circuito y su circuito integrado.
Amplificadores operacionales
Un circuito integrado podría contener todos los elementos necesarios para
realizar una operación electrónica determinada (por ejemplo, amplificar una
señal). Sin embargo, se consideró más eficiente dejar que ciertos componentes
puedan ser completados en forma externa por los usuarios (técnicos o
ingenieros) al momento de incluir el circuito integrado en un sistema mayor. De
este modo es posible “personalizar” el circuito, por ejemplo permitiendo variar la
amplificación.
Los amplificadores operacionales son circuitos de esta clase. Tienen casi
todos sus componentes integrados, pero el usuario debe completarlo
agregando unos pocos componentes para conseguir un comportamiento
deseado.
