Ángel Rafael Ortuño de Jesús 20320712 Diseño e ingeniería asistidos por computadora

13:00 a 14:00

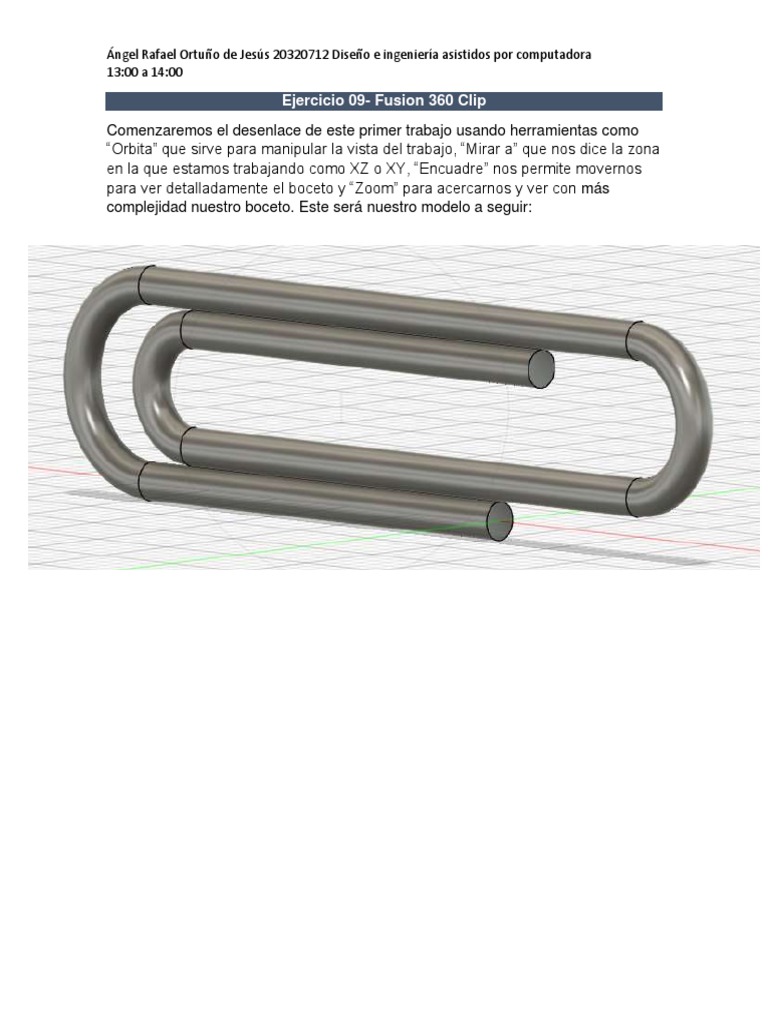

Ejercicio 09- Fusion 360 Clip

Comenzaremos el desenlace de este primer trabajo usando herramientas como
“Orbita” que sirve para manipular la vista del trabajo, “Mirar a” que nos dice la zona
en la que estamos trabajando como XZ o XY, “Encuadre” nos permite movernos
para ver detalladamente el boceto y “Zoom” para acercarnos y ver con más
complejidad nuestro boceto. Este será nuestro modelo a seguir:
Ángel Rafael Ortuño de Jesús 20320712 Diseño e ingeniería asistidos por computadora
13:00 a 14:00

Solución
Paso 01
Verificar que la siguiente barra tenga los comandos de manera correcta antes de
comenzar con nuestro boceto en 3D o 2D

Paso 02
Nos dirigimos a la opción de “Origen” para seleccionar la vista de nuestro boceto,
el cual será XY. Ya seleccionado el lado de la dimensión nos vamos a la opción de
“Crear” y seleccionaremos “Crear Boceto” .

Paso 03
Ya creado el boceto cambiaremos el ángulo de trabajo y nos iremos a la figura en
forma de cubo con las vistas y le daremos en el modo frontal de manera que
quede nuestro boceto termine así.
Ángel Rafael Ortuño de Jesús 20320712 Diseño e ingeniería asistidos por computadora
13:00 a 14:00

Paso 04
Para hacer nuestro clip empezamos desde el origen a la izquierda trazando una
línea de 25mm, seguido de un arco de 3 puntos de radio de 5mm, trazaremos una
línea en el diámetro del arco en forma de construcción y la uniremos con el punto
medio del arco.

Paso 05
Haremos una línea por fuera del arco de forma que quede por fuera del arco, para
evitar que esta no quede definida, después de esto recortaremos la línea sobrante
con el comando “Recortar”, y le daremos un valor de 35mm, seguido haremos un
arco de 3 puntos con un radio de 4mm, una línea de construcción por el medio y la
uniremos al punto medio del arco.
Ángel Rafael Ortuño de Jesús 20320712 Diseño e ingeniería asistidos por computadora
13:00 a 14:00

Paso 06
Como siguiente paso, haremos el mismo procedimiento de recortar la línea de
afuera del arco, después le daremos una dimensión a la línea de 32mm, seguido
haremos un arco de 3mm de radio unida a la primer línea de construcción, y
finalmente haremos una línea de 25mm y tendremos nuestro clip.

Paso 07
Terminando el boceto pasado, haremos otro boceto tomando el plano ZY de la
siguiente manera para lograr el barrido. Dibujaremos un círculo de 2mm en el
punto de origen.
Ángel Rafael Ortuño de Jesús 20320712 Diseño e ingeniería asistidos por computadora
13:00 a 14:00

Paso 08

cDaremos en boceto terminado y seleccionaremos la opción de Barrido para

tener el volumen de nuestro clip. Con el menú que nos brinda la opción de barrido,
seleccionamos la el círculo del barrido, con la segunda elección vamos a tomar el
camino que diseñamos. Y le daremos 2mm de grosor.
Ángel Rafael Ortuño de Jesús 20320712 Diseño e ingeniería asistidos por computadora
13:00 a 14:00

Ejercicio 09- Fusion 360 Mofle

Comenzaremos el desenlace de este primer trabajo usando herramientas como
“Orbita” que sirve para manipular la vista del trabajo, “Mirar a” que nos dice la zona
en la que estamos trabajando como XZ o XY, “Encuadre” nos permite movernos
para ver detalladamente el boceto y “Zoom” para acercarnos y ver con más
complejidad nuestro boceto. Este será nuestro modelo a seguir:
Ángel Rafael Ortuño de Jesús 20320712 Diseño e ingeniería asistidos por computadora
13:00 a 14:00

Solución
Paso 01
Verificar que la siguiente barra tenga los comandos de manera correcta antes de
comenzar con nuestro boceto en 3D o 2D

Paso 02
Nos dirigimos a la opción de “Origen” para seleccionar la vista de nuestro boceto,
el cual será XY. Ya seleccionado el lado de la dimensión nos vamos a la opción de
“Crear” y seleccionaremos “Crear Boceto” .

Paso 03
Ya creado el boceto cambiaremos el ángulo de trabajo y nos iremos a la figura en
forma de cubo con las vistas y le daremos en el modo frontal de manera que
quede nuestro boceto termine así.
Ángel Rafael Ortuño de Jesús 20320712 Diseño e ingeniería asistidos por computadora
13:00 a 14:00

Paso 04
Para comenzar con nuestro mofle, haremos una línea partiendo del origen hacia
arriba con una medida de 500mm, una hacia la derecha de 250mm, una hacia
arriba de 250 también. Después usaremos el comando Empalme para darle
curvas a las 2 esquinas creadas con un valor de 50mm

Paso 05
Haremos otro boceto, nos posicionaremos en la vista Frontal y vamos a elegir el
plano XZ, de esta manera haremos un círculo en el origen con una cota de 50mm.
Después haremos un barrido, seleccionaremos la cara del barrido y el camino.
Ángel Rafael Ortuño de Jesús 20320712 Diseño e ingeniería asistidos por computadora
13:00 a 14:00

Paso 06
Vamos a crear un nuevo boceto, seleccionando este lado de nuestro mofle para
después colocar una Elipse, nos colocaremos en la vista Superior para tener un
mejor ángulo de diseño. Le daremos una longitud de 250mm y una altura de
150mm de alto. Y finalizamos el boceto.

Paso 07
Usaremos Extrusión, podemos abrir el comando con la letra E desde el teclado
para jun acceso más rápido. Ya elegido el comando seleccionaremos las dos
caras de nuestros mofle y le daremos una longitud de 300mm.
Ángel Rafael Ortuño de Jesús 20320712 Diseño e ingeniería asistidos por computadora
13:00 a 14:00

Paso 08
Aquí lo que haremos es crear un nuevo boceto sobre la cara de la elipse y nos
colocaremos desde una vista para hacer un círculo con 50mm de diámetro.
Después vamos a hacer una Extrusión de 200mm en el círculo.

Paso 09
Vamos a diseñar un nuevo boceto en el último círculo obtenido, nos colocaremos y
ahora haremos un círculo de 100mm de diámetro. Usaremos Extrusión,
seleccionando los dos círculos y dando una distancia de 200 de manera que nos
quede así:
Ángel Rafael Ortuño de Jesús 20320712 Diseño e ingeniería asistidos por computadora
13:00 a 14:00

Paso 10
Un atajo para algunos comandos que usaremos será presionar la letra Q en el
teclado y nos dará un menú pequeño que nos saldrá en la zona derecha. Este
atajo sirve para diferentes comandos y no es uno específico.

Paso 11
Lo que haremos será usar el atajo anterior para darle un redondeo a las aristas
con Empalme de 20mm, así nos quedará de la siguiente manera:
Ángel Rafael Ortuño de Jesús 20320712 Diseño e ingeniería asistidos por computadora
13:00 a 14:00

Paso 12
En este paso le daremos un vacio a nuestro mofle con la opcion de Vaciodo,
seleccionaremos los dos lados del escape y le diremos a nuestro comando que
queremos 1mm de ancho en la paredes del escape.

Paso 13
Para saber si nuestro mofle realmente está vacío, lo que haremos es dirigirnos a la
sección de Inspección > Análisis de Sección, y con esto tomaremos un plano en
el que nuestra figura se partirá pero no se cortara y así vamos a verificar que
nuestra figura está totalmente vacía.

Paso 14
Vamos a decorar nuestro mofle presionando A en el teclado, del color de
preferencia. Ahora vamos a insertar una calcomania en nuestro mofle, llendonos a
Insertar y buscaremos una imagen, buscaremos una cara y la vamos a acomodar
a nuestro gusto.
Ángel Rafael Ortuño de Jesús 20320712 Diseño e ingeniería asistidos por computadora
13:00 a 14:00

Ejercicio Terminado
