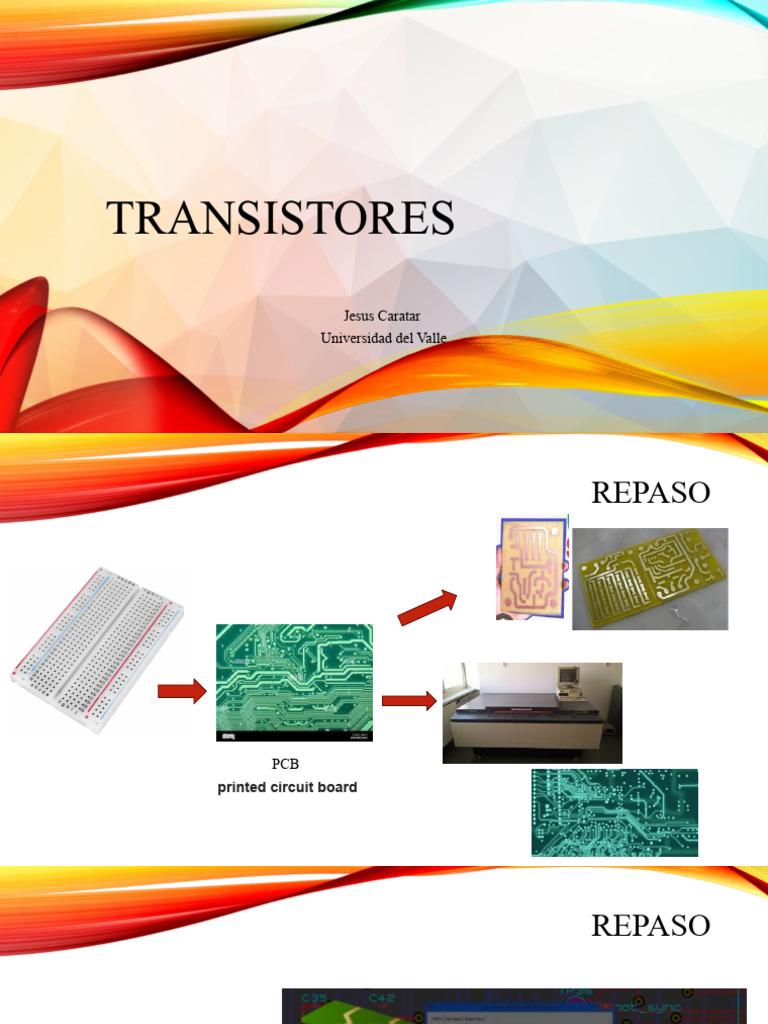

TRANSISTORES

Jesus Caratar
Universidad del Valle
 REPASO

PCB
printed circuit board
 REPASO

PCB
printed circuit board PCB multicapa
TRANSISTORES
 HISTORIA DEL TRANSISTOR
• Tomas A. Edison (efecto Edison)

Lee de Forest (triodo)

Válvula termoiónica
 HISTORIA DEL TRANSISTOR

Triodo, Válvula de vacío, tubo de vacío o Bulbo

• Todos los triodos tienen un electrodo (cátodo) calentado por

un filamento, que libera electrones, un electrodo de placa de
metal plana (ánodo) que los atrae, con una rejilla que consta
de una pantalla de hilos que controlan la corriente.
• La tensión aplicada a la rejilla hace que el flujo de electrones
desde el cátodo al ánodo sea mayor o menor.
• Aplicando una señal de muy débil intensidad entre cátodo y
rejilla, se puede conseguir que la variación del flujo de
electrones entre éste y el ánodo sea muy grande.

Sin rejilla
 HISTORIA DEL TRANSISTOR

Triodo, Válvula de vacío, tubo de vacío o Bulbo

Sin rejilla

Con poca energía se

puede lograr el flujo de
mucha (amplificador)
 HISTORIA DEL TRANSISTOR
Triodo, Válvula de vacío, tubo de vacío o Bulbo

Con poca energía se

puede lograr el flujo de
mucha (amplificador)
 HISTORIA DEL TRANSISTOR

Triodo, Válvula de vacío, tubo de vacío o Bulbo

Desventajas
• Se calentaban mucho.
• Se quemaban.
• Demoraban mucho en arrancar los
dispositivos electrónicos.

ejemplo
HISTORIA DEL TRANSISTOR

En diciembre de 1947, John Bardeen, Walter Brattain y

William Shockley, de Bell Labs, desarrollaron el
transistor: el primer semiconductor de estado sólido.
En 1956, los tres investigadores recibieron el Premio
Nobel de Física “por sus investigaciones en
semiconductores y su descubrimiento del efecto
transistor”

Inicio de la revolución
digital
 HISTORIA DEL TRANSISTOR

Inicio de la revolución digital

Hay un cierto consenso en establecer como fecha de inicio

de la revolución digital el año 1947. Así, es en este año
cuando se inventa el transistor, dispositivo clave sobre el que
se asentará buena parte de los avances tecnológicos
posteriores.

https://www.signaturit.com/es/blog/que-es-la-revolucion-digital/#:~:text=Hay%20un%20cierto%20consenso%20en,de%20los%20avances%20tecnol%C3%B3gicos%20posteriores .
 SEMICONDUCTORES -
TRANSISTORES
• Se llama transistor (del inglés: transfer resistor, “resistor de
transferencia”) a un tipo de dispositivo electrónico semiconductor,
capaz de modificar una señal eléctrica de salida como respuesta a una
de entrada, sirviendo como amplificador, conmutador, oscilador o
rectificador de la misma.

En este sentido, el transistor funciona como una llave de paso de

una tubería: si está totalmente abierto deja entrar todo el caudal
del agua, si está cerrado no deja pasar nada, y en sus posiciones
intermedias deja pasar más o menos agua.
 Como opera TRANSISTORES
Una pequeña corriente que entra en la región de base del transistor causa
un flujo de corriente mucho mayor desde el emisor a la región de colector.
 TRANSISTORES
Tipos de transistores

Transistores de unión bipolar

Transistores de efecto de campo
 TRANSISTORES
Transistores de unión bipolar

• Semiconductores: tipo de material que se encuentra en un estado intermedio entre un conductor eléctrico y un
aislante eléctrico.

Los materiales más utilizados en la fabricación de semiconductores

son: el silicio y el germanio.
Transistores de unión bipolar
TRANSISTORES

Se introducen átomos de
otros elementos en el
semiconductor (dopaje).
Estos átomos se llaman
impurezas y tras su
introducción, el material
semiconductor presenta
una conductividad
controlable eléctricamente.
 TRANSISTORES
Transistores de unión bipolar o BJT(del inglés bipolar junction transistor):
• Los transistores de unión bipolar son transistores que están formados por 3
regiones, la base, el colector y el emisor. Los transistores de unión bipolar, a
diferencia de los transistores FET (FET, del ingles field-effect transistor), son
dispositivos controlados por corriente. Una pequeña corriente que entra en la
región de base del transistor causa un flujo de corriente mucho mayor desde el
emisor a la región de colector o desde el colector al emisor.
 TRANSISTORES
• Transistores de unión bipolar:

Ver video animado

Sin la base
 TRANSISTORES
¿Qué tipo es cada cual y por qué razón?
TRANSISTORES
 TRANSISTORES

Configuración Base común Configuración Base Emisor

TRANSISTORES- CONFIGURACIÓN
BASE COMÚN
TRANSISTORES- CONFIGURACIÓN
BASE COMÚN
 TRANSISTORES- CONFIGURACIÓN
BASE COMÚN
Para que el transistor se encuentre
encendido se supondrá que el
voltaje base-emisor es de 0.7V

𝐼 𝑏 ≅ 0,𝑅𝑒𝑎𝑙𝑚𝑒𝑛𝑡𝑒𝑒𝑥𝑖𝑠𝑡𝑒𝑢𝑛𝑓𝑙𝑢𝑗𝑜 𝑑𝑒𝑐𝑜𝑟𝑟𝑖𝑒𝑛𝑡𝑒𝑝𝑜𝑟𝑙𝑎 𝑏𝑎𝑠𝑒𝑑𝑒𝑙𝑜𝑟𝑑𝑒𝑛𝑑𝑒𝑚𝑖𝑐𝑟𝑜𝑎𝑚𝑝𝑒𝑟𝑒𝑠𝑞𝑢𝑒𝑠𝑒𝑝𝑢𝑒𝑑𝑒𝑑𝑒𝑠𝑝𝑟𝑒𝑐𝑖𝑎𝑟

Por lo tanto,
𝑰 𝑬 ≅ 𝑰𝑪

Simular ambos dispositivos en https://www.falstad.com/circuit/

TRANSISTORES- CONFIGURACIÓN
BASE COMÚN
Para que el transistor
se encuentre
encendido se
supondrá que el
voltaje base-emisor
es de 0.7V
 TRANSISTORES- CONFIGURACIÓN
BASE COMÚN

El voltaje base emisor debe ser de

0,7V para que este activo, mientras
que el voltaje Base colector puede
tomar cualquier valor siempre y
cuando dicho valor no deje al
transistor en la zona de saturación
(ambas uniones polarizadas
directamente).
TRANSISTORES- CONFIGURACIÓN
BASE COMÚN

¿Qué valores podría tomar la resistencia del

colector de manera que el transistor este en la
zona activa?

Calcule el valor de la resistencia de manera tal

que el voltaje de salida (resistencia de salida)
sea el doble del de la carga de entrada
(resistencia en el emisor)
 TRANSISTORES
• El "beta" de un transistor se refiere a su ganancia de corriente, también conocida como hfe(para cd) o hFE(para
ca) las cuales son la ganancia de corriente de colector a emisor. Es un parámetro importante que describe la
relación entre la corriente de entrada en la base del transistor (Ib) y la corriente de salida en el colector (Ic).
• En términos matemáticos, el valor beta (β) se calcula de la siguiente manera:

• Donde:
• β (beta) es la ganancia de corriente.
• Ic es la corriente de colector (la corriente de salida).
• Ib es la corriente de base (la corriente de entrada).
TRANSISTORES
 TRANSISTORES-EMISOR COMÚN

La configuración de emisor
común es la configuración más
común para los amplificadores a
transistor.
Esta configuración se puede
utilizar también para la
amplificación de corriente, voltaje
o potencia.
𝑉 𝐵𝐸 =0.7 𝑉
TRANSISTORES CONFIGURACIÓN
EMISOR COMÚN
 TRANSISTORES CONFIGURACIÓN
EMISOR COMÚN

En este tipo de circuito la entrada se da por la base y su salida se toma en el colector

TRANSISTORES CONFIGURACIÓN
COLECTOR COMÚN O SEGUIDOR
EMISOR

El amplificador a transistor de colector común, se llama

normalmente seguidor emisor. La ganancia de voltaje de un
seguidor emisor es exactamente un poco menos de uno, puesto
que el voltaje de emisor está limitada a la caída del diodo de
alrededor de 0,6 voltios por debajo de la base. Su función no es
la ganancia de voltaje, sino la ganancia de corriente o potencia,
y la adaptación de impedancias. Su impedancia de entrada es
mucho más alta que su impedancia de salida, de modo que una
fuente de señal no tendría que trabajar tan duro. Esto puede
verse en el hecho de que la corriente de base es del orden de
100 veces menos que la corriente de emisor. La baja impedancia
de salida del seguidor emisor se adapta con una carga de baja
impedancia y amortigua la fuente de señal.
 TRANSISTORES CONFIGURACIÓN
COLECTOR COMÚN O SEGUIDOR DE
EMISOR

Este montaje utiliza la base como entrada y el

emisor como salida, como se mencionó
anteriormente, se utiliza para amplificar
corriente.
 TRANSISTORES CONFIGURACIÓN
COLECTOR COMÚN O SEGUIDOR DE
EMISOR
TRANSISTORES- CONFIGURACIONES
 LÍMITES DE OPERACIÓN

• Todo transistor tiene una región

de operación para asegurar que no
se rebasen los valores máximos y
que la señal de salida exhiba una
distorsión mínima. Los límites de
operación están especificados en
la hoja de especificaciones del
transistor.
 LÍMITES DE OPERACIÓN
Nivel máximo de disipación

• El nivel máximo de disipación esta dado por la siguiente ecuación

𝑃 𝐶 𝑚𝑎𝑥 =𝑉 𝐶𝐸 ∗ 𝐼 𝐶

Por ejemplo, en la gráfica tenemos una potencia máxima

disipada de 300mW

¿Cuál sería la potencia máxima de disipación

para el ejemplo si la corriente Ic es de 20mA?

para configuración base común

HOJA DE DATOS
TRANSISTORES
APLICACIONES
TRANSISTORES
APLICACIONES
TRANSISTORES
APLICACIONES
TRANSISTORES
APLICACIONES
TRANSISTORES
APLICACIONES
 TRANSISTORES
APLICACIONES

video
 TRANSISTORES
PUNTO DE OPERACIÓN
 TRANSISTORES
PUNTO DE OPERACIÓN

1 𝑉 𝐶𝐶
𝐼 𝑐 =− ∗𝑉 𝐶𝐸 + 𝑦 =𝑚 ∗ 𝑥 +𝑏
𝑅𝑐 𝑅𝐶
 TRANSISTORES
PUNTO DE OPERACIÓN

1 𝑉 𝐶𝐶
𝐼 𝑐 =− ∗𝑉 𝐶𝐸 +
𝑅𝑐 𝑅𝐶
 TRANSISTORES
PUNTO DE OPERACIÓN

1 𝑉𝑝𝑝
 TRANSISTORES
PUNTO DE OPERACIÓN
 TRANSISTORES
CONFIGURACIÓN DE POLARIZACIÓN ESTABILIZADO
EN EL EMISOR

• Contiene un resistor en el emisor para mejorar la estabilidad.

Tomando v1=v2
 TRANSISTORES
CONFIGURACIÓN DE POLARIZACIÓN ESTABILIZADO
EN EL EMISOR
 TRANSISTORES
CONFIGURACIÓN DE POLARIZACIÓN ESTABILIZADO
EN EL EMISOR
 TRANSISTORES
CONFIGURACIÓN DE POLARIZACIÓN ESTABILIZADO
EN EL EMISOR
 TRANSISTORES
CONFIGURACIÓN DE POLARIZACIÓN CON DIVISOR DE
VOLTAJE

Ib ES MUY PEQUEÑA

𝑅7
𝑉 𝑇𝐻 =𝑉 2=𝑉 3
𝑅7 + 𝑅 4
𝑅7∗ 𝑅4
𝑅 𝑇𝐻 = 𝑅1=
𝑅7 + 𝑅 4
 TRANSISTORES
CONFIGURACIÓN DE POLARIZACIÓN CON DIVISOR DE
VOLTAJE
 TRANSISTORES
CONFIGURACIÓN DE POLARIZACIÓN CON DIVISOR DE
VOLTAJE
TRANSISTORES
COMO INTERRUPTOR
