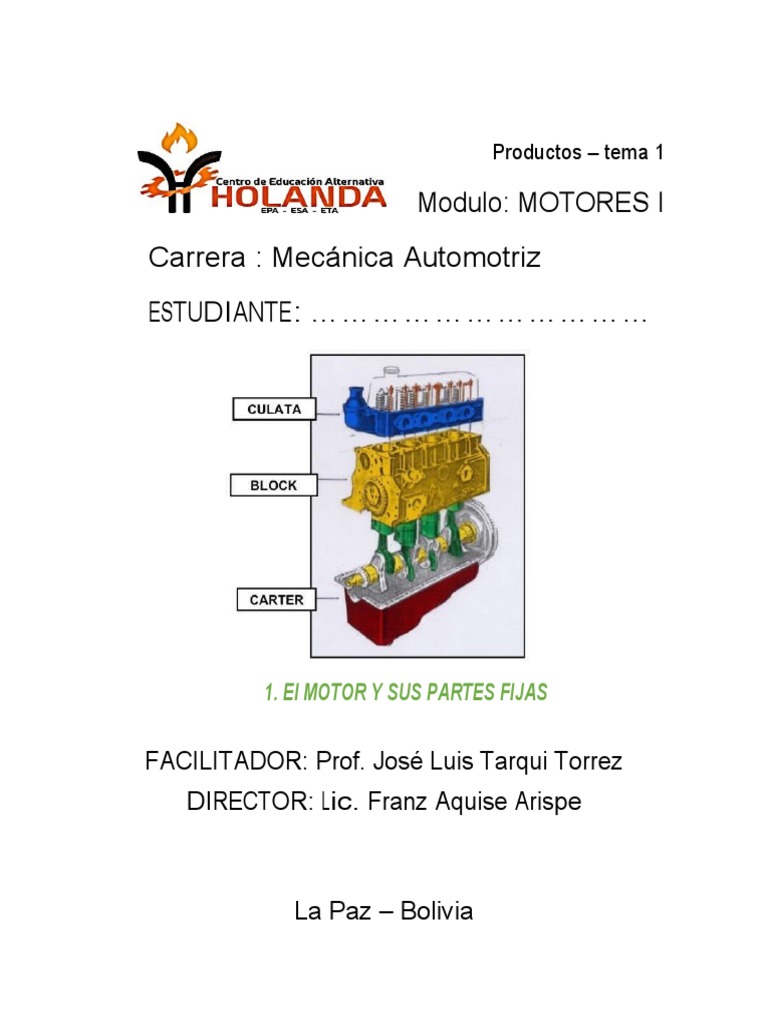

Productos – tema 1
Modulo: MOTORES I
Carrera : Mecánica Automotriz
ESTUDIANTE: ……………………………
1. El MOTOR Y SUS PARTES FIJAS
FACILITADOR: Prof. José Luis Tarqui Torrez
DIRECTOR: Lic. Franz Aquise Arispe
La Paz – Bolivia
COMPONENTES FIJOS DEL MOTOR
SABER 1 - fecha
1- De acuerdo a los contenidos expuestos por el docente, determine de la imagen que está
a continuación el nombre de los componentes fijos del motor, enumere las partes EN EL
GRAFICO E indique la definición y dos partes del componente fijo del motor en el cuadro
correspondiente de acuerdo a la numeración.
No Nombre de la pieza Definición Partes de la pieza
RETROALIMENTACIÓN
SABER 2 fecha _
retroalimentación: De acuerdo a las piezas fijas, reconozca cada una de las piezas, su función, sus
materiales de construcción, ubicación al interior del motor y su estado del motor de práctica.
componente Función Material de Ubicación estado
construcción
SEGURIDAD ANTES DEL DESMONTAJE Y MONTAJE DEL MOTOR
SABER 3 FECHA………………………………….
En grupos de trabajo, analicen las siguientes actividades en el taller automotriz e indique los
riesgos de accidentes que implica cada una de ellas
Actividad Riesgo de Accidente
Uso del gato hidráulico, para levantar un
vehículo 1.-
1.- 2.-
2.- 3.-
3.-
Empleo de un tecle para desmontar un motor 1.-
1.- 2.-
2.- 3.-
3.-
Estacionar el motor en el banco de trabajos 1.-
1.- 2.-
2.- 3.-
3.-
manipulación de partes automotrices de peso 1.-
considerable: culata, múltiples, block y otros 2.-
1.- 3.-
2.-
3.-
Uso y manejo de herramientas 1.-
1.- 2.-
2.- 3.-
3.-
Uso de la prensa de banco 1.-
1.- 2.-
2.- 3.-
3.-
RECONOCIMIENTO DE LAS PARTES FIJAS DEL MOTOR
HACER 1 - fecha_
De las formas de llevar un procedimiento ordenado de las actividades en taller, consideremos
la siguiente pauta para el desarme y armado del motor de combustión interna.
DESARME DEL MOTOR:
Ubique el motor asignado en su lugar de trabajo. Considere utilizar las precauciones necesarias y
los elementos de protección personal respectivos.
Utilice las herramientas adecuadas. Contemple herramientas manuales (llaves,
dados, destornilladores, barrotes, llave torque, otros)
Desmonte la tapa de balancines verificando el ajuste y numero de pernos o tuercas. Además
de cerciorarse del tipo y estado de la empaquetadura para un posible recambio.
Desarme la distribución del motor, colocando especial énfasis en las marcas contempladas en
la cadena, cinta o engranaje de acuerdo a lo que disponga el motor asignado.
Desmonte cualquier elemento como múltiple o tapas que puedan obstaculizar retirar la culata.
Desmonte la culata utilizando el procedimiento correcto (desde afuera hacia adentro).
Contemple considerar el largo de los pernos por si estos fueran de diversas longitudes.
Con la culata desmontada, gire el motor con el fin de poder extraer el cárter del motor.
Con todas las piezas ya desmontadas, realice informe técnico indicado por el docente.
Tarea: cada grupo realice un pequeño informe sobre el proceso de desarmado del motor de
práctica, indicando: las precauciones tomadas, tipo de motor, herramientas utilizadas, cantidad
de pernos y tuercas existentes por cada parte desmontada, empaquetadura, accesorios y otros
CONTROL DEL PROCESO DE MONTAJE
HACER 2 fecha………………..
Como una forma de garantizar que las actividades desarrolladas fueron realizadas correctamente, utilice la siguiente lista de
chequeo para su control y comprobación.
Nombre del Grupo………………………………………..Tipo de motor…………………………………………..Fecha………………..
Actividad de montaje Detalle del montaje Detalle de reposiciones
Instalación de la empaquetadura
del Carter
Instalación del
Carter
Instalación de empaquetadura de
Tapa de distribución
Instalación de la tapa de distribución
Instalación de la empaquetadura de
Culata
Instalación de la culata
Instalación de la empaquetadura de
tapa de Balancines
Instalación de la tapa de balancines
Instalación de componentes
adicionales
Al Bloque de cilindros
Instalación de componentes
adicionales a la Culata y tapa de
balancines
Orden de herramientas utilizadas
Limpieza del lugar de trabajo
HACER 3 FECHA _ _
ARMADO DEL MOTOR:
Antes de comenzar el armado, considere tener las piezas del motor y su lugar de trabajo limpio y ordenado. Además, se deberá tene
Antes de instalar el Carter compruebe el correcto desplazamiento del eje cigüeñal. Recuerde aplicar lubricación de montaje. monte a
Instalados ya el cárter, gire el motor e instale la culata. Recuerde colocar su respectiva empaquetadura. Además, considere apretar d
Con la culata ya instalada, monte la distribución del motor. Recuerde que es fundamental poner a punto el motor. Una vez realizado
Con la distribución puesta a punto, instale todos los accesorios respectivos y de su apriete necesario.
Terminado su ensamblaje, ubique el motor en su respectiva ubicación y entregue sus herramientas.
Considere dejar su lugar de trabajo limpio y ordenado.
Tarea: REALIZAR un informe sobre el proceso de armado del motor de práctica, indicando: las
precauciones, herramientas adicionales utilizadas, pernos y tuercas repuestas, medida de torque
de cada perno ajustado, tipo de empaquetadura repuesta y otras que mejoraron el motor de
práctica.
