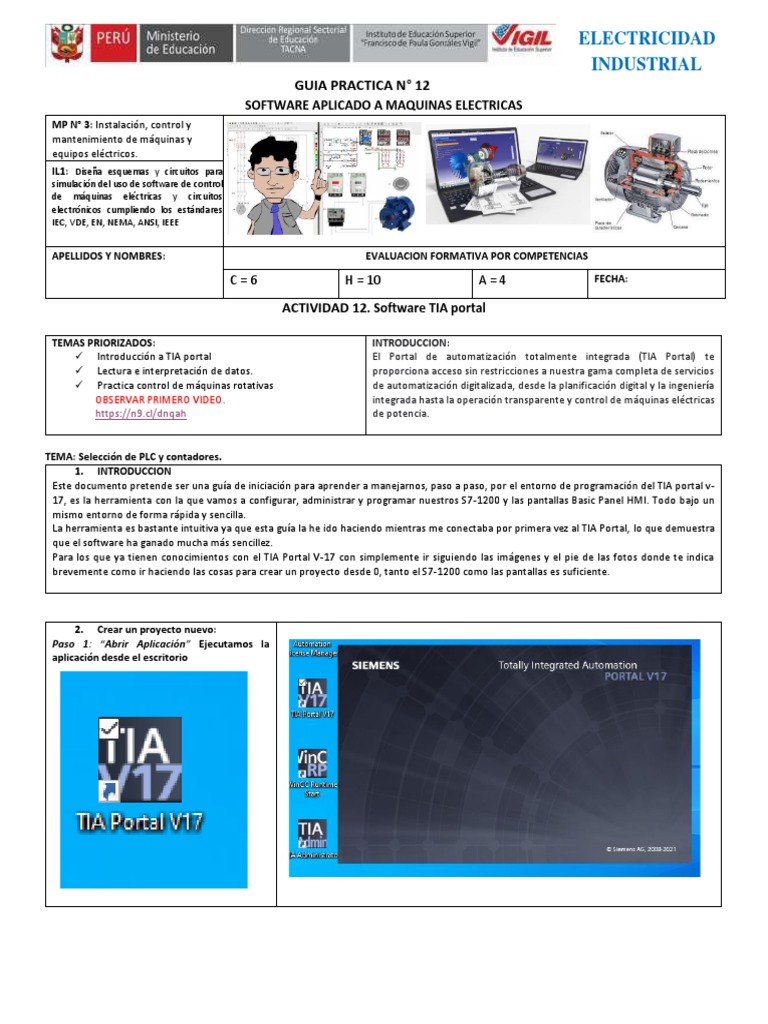

GUIA PRACTICA N° 12
SOFTWARE APLICADO A MAQUINAS ELECTRICAS
MP N° 3: Instalación, control y
mantenimiento de máquinas y
equipos eléctricos.
IL1: Diseña esquemas y circuitos para
simulación del uso de software de control
de máquinas eléctricas y circuitos
electrónicos cumpliendo los estándares
IEC, VDE, EN, NEMA, ANSI, IEEE

APELLIDOS Y NOMBRES: EVALUACION FORMATIVA POR COMPETENCIAS

C=6 H = 10 A=4 FECHA:

ACTIVIDAD 12. Software TIA portal

TEMAS PRIORIZADOS: INTRODUCCION:

✓ Introducción a TIA portal El Portal de automatización totalmente integrada (TIA Portal) te
✓ Lectura e interpretación de datos. proporciona acceso sin restricciones a nuestra gama completa de servicios
✓ Practica control de máquinas rotativas de automatización digitalizada, desde la planificación digital y la ingeniería
OBSERVAR PRIMERO VIDEO. integrada hasta la operación transparente y control de máquinas eléctricas
https://n9.cl/dnqah de potencia.

TEMA: Selección de PLC y contadores.

1. INTRODUCCION
Este documento pretende ser una guía de iniciación para aprender a manejarnos, paso a paso, por el entorno de programación del TIA portal v-
17, es la herramienta con la que vamos a configurar, administrar y programar nuestros S7-1200 y las pantallas Basic Panel HMI. Todo bajo un
mismo entorno de forma rápida y sencilla.
La herramienta es bastante intuitiva ya que esta guía la he ido haciendo mientras me conectaba por primera vez al TIA Portal, lo que demuestra
que el software ha ganado mucha más sencillez.
Para los que ya tienen conocimientos con el TIA Portal V-17 con simplemente ir siguiendo las imágenes y el pie de las fotos donde te indica
brevemente como ir haciendo las cosas para crear un proyecto desde 0, tanto el S7-1200 como las pantallas es suficiente.

2. Crear un proyecto nuevo:

Paso 1: “Abrir Aplicación” Ejecutamos la
aplicación desde el escritorio
 ELECTRICIDAD
INDUSTRIAL
Paso 2: Crear proyecto nuevo
Dentro de la pantalla de inicio nos aparece seleccionado por defecto la opción de “Abrir proyecto existente”. En la tabla nos aparecerán los
proyectos que se tiene guardados en el PG/PC. Nosotros comenzaremos un proyecto desde cero, por lo que seleccionaremos “Crear nuevo
proyecto”.

Imagen 2: “Dar al botón de crear proyecto nuevo”

Paso 3:” Información del Proyecto” Al seleccionar esta opción le daremos el nombre al proyecto, quien es el autor, etc.. y le damos al botón de
“Crear”.

Imagen 3: “Rellenar información del proyecto”

Paso 4: ”Primeros Pasos” Cuando le damos a crear nos aparece la “Vista Portal” y nos selecciona por defecto “Primeros pasos”. Desde aquí
tenemos las siguientes opciones: a) para “configurar un dispositivo”, b) “Crear programa PLC” y c) “Configurar una imagen HMI”. Nosotros
empezaremos por lo básico configurando el HW de nuestro equipo para lo que le daremos a configurar dispositivo.
 ELECTRICIDAD
INDUSTRIAL

“Pinchar en
configurar equipo”

Paso 5: “Seleccionar CPU” Al darle a “Agregar Dispositivo” nos salen dos opciones: PLC o el Panel HMI. Nosotros comenzaremos por el PLC. Le
damos al botón del PLC y nos aparecerá en la ventana de la derecha todas las CPU donde tendremos que seleccionar la que tengamos. Y le daremos
a Agregar.
 ELECTRICIDAD
INDUSTRIAL

“Seleccionar CPU”

Paso 6: “Configuración de Hardware” Nos aparece la ventana de configuración del equipo. Lo que tenemos que hacer ahora es meter los módulos
que tenemos en nuestro equipo físicamente: módulos de I/O, módulos de comunicación, etc… Para ello seleccionaremos del catálogo de la
derecha los módulos correspondientes y los iremos arrastrando y soltando en su posición correcta. En el SIMATIC S7-1200 los módulos de
comunicación se insertan a la izquierda de la CPU y los módulos de I/O se meten a la derecha. Como máximo puede haber 3 módulos de
comunicación y 8 de I/O.

Comunicaciones Max. 3 Ampliación I/O Max. 8

ELECTRICIDAD
INDUSTRIAL
 ELECTRICIDAD
INDUSTRIAL
Pinchando en la flecha de la parte superior izquierda de la CPU nos saca los slots para meter los módulos de comunicación. (Nota: el módulo CSM
1277 no se mete en la configuración hardware del equipo ya que se trata de un elemento de red indiferente para el PLC). En la parte de debajo de
la pantalla según vamos insertando los módulos nos podemos meter en las propiedades del módulo y ver sus propiedades, el direccionamiento,
etc…

Paso 7: “Transferir Configuración” Para transferir la configuración seleccionamos la CPU y se nos habilita el icono
que es para transferir pero antes de esto comprobaremos la dirección IP del PC y del PLC.
 ELECTRICIDAD
INDUSTRIAL
PRACTICA DE LABORATORIO 12
1. Abrir TIA PORTAL v17
2. Nos aparece la ventana de gestión de proyectos.
3. Clic en crear nuevo proyecto. Llenar nombres
4. Clin en botón crear.
5. Una vez creado el proyecto debemos añadir el PLC.
6. Clin en devices networks: redes de dispositivos
7. Clic en add new divice: añadir nuevo dispositivo.
8. Nos aparece una ventana con los controladores y elegimos el dispositivo.
9. Clic en elegir dispositivo. Controllers controladores, elegir CPU, elegir serie de controlador, elegir versión 4.4, también se puede elegir
controlador sin especificar.
10. Clic en add (añadir agregar)
11. Una vez hecho esto nos aparece la vista del proyecto y nos aparece el PLC que hemos añadido.
12. Aquí podemos añadir los modulos de entradas o salidas asi como los modulos de comuicacion, seleccionar y arrastar al rakg (nota
trabajaremos sin los modulos y borramos)
13. Ahora configuramos la red de la CPU y añadir una sub net. PN
14. Clic en PROFINET interface, seleccionar ethernet addresses
15. Clic en add new subnet: (añadir o agregar) PN/IE_1
16. Configurar la IP de la CPU
17. Proyecto de llenado de tanque, lo primero que hacemos es llenar la tabla de variables.
18. Nos vamos al TIA PORTAL
19. Clic en PLC tags: (etiquetas, variables),
20. Doble Clic en add new tag table: añadir nueva tabla de variables) y le cambiamos nombre VARIABLES
21. Doble Clic en VARIABLES para abrir. Y creamos las variables.
22. Para cambiar salidas Q clic en icono address (añadir)
23. Una vez creada nuestra table de variables pasamos a la programación.
24. Doble Clic en program blocks (bloque de programas)
25. Doble Clic en Main (OB1), (principal) se abre el bloque del programa para ejecutar.
26. Compilar programa
27. Nos dirigimos a la CPU clic derecho (compilar)
28. Clic en start simulation, clic en OK
29. Nos aparece la ventana para conectarnos al PLC
30. Clic en connection to ineterface/subnet desplazar y clic en PN/IE_1
31. Clic en start search (iniciar búsqueda) se conecta la CPU con la PG y reconoce la IP de la CPU
32. Clic en load (cargar) nos dice establish connection to divice
33. Clic en consider as trusted and (considerar como confiable)
34. Clic en load (cargar dispositivo)
35. Ahora lo que nos pide es start modules, clin en no action y seleccionar start module.
36. Clic en finish, ahora esta en funcionamiento el PLCSim.
37. Clin en Go line y nos pide nuevamente establish connection to divice.
38. Clic en consider as trusted and (considerar como confiable)
39. Ahora estamos conectados al simulador
40. Ahora en el bloque de programa clin en el main OB1
41. Para conectarnos clic en la gafas.
42. Ahora estamos simulando el programa.
43. Para terminar la simulación clin en PLC 1: switch to proyect view
44. Se abre una ventana del proyecto y nos vamos a la tabla de simulación
45. Clin en browse
46. Importar la tabla de variables en el proyecto de PLC
47. Clic en importar variables. Y se observa que se tiene la tabla de variables
48. Finalmente comprobar y simular.
