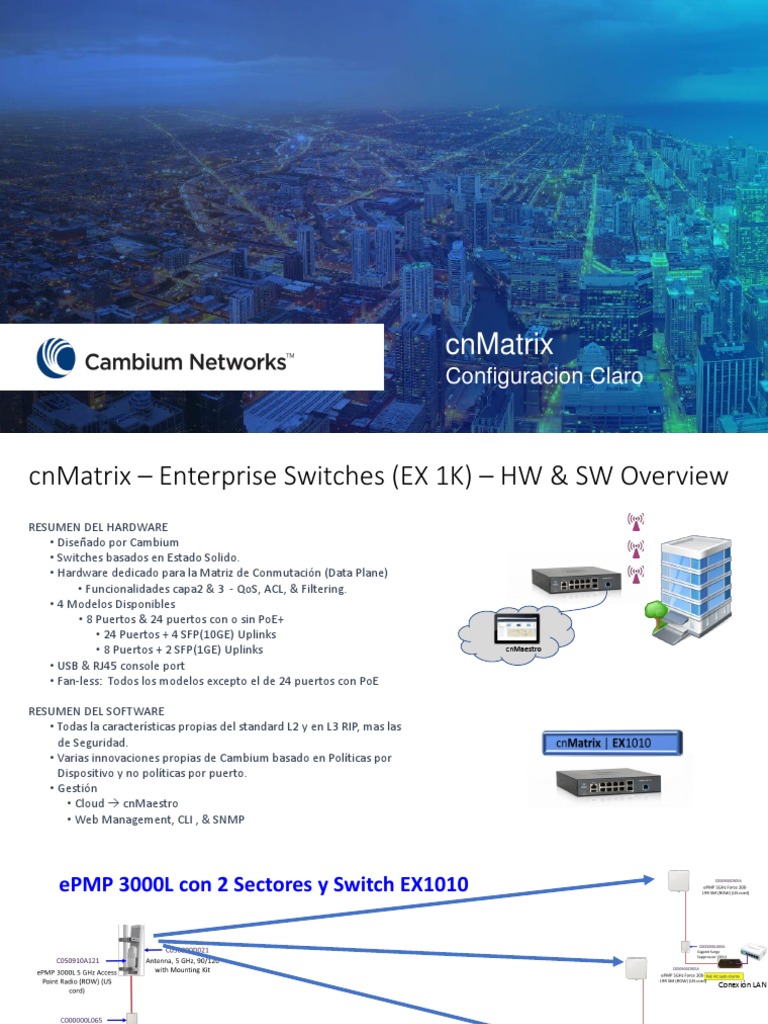

cnMatrix

Configuracion Claro
cnMatrix – Enterprise Switches (EX 1K) – HW & SW Overview
RESUMEN DEL HARDWARE
• Diseñado por Cambium
• Switches basados en Estado Solido.
• Hardware dedicado para la Matriz de Conmutación (Data Plane)
• Funcionalidades capa2 & 3 - QoS, ACL, & Filtering.
• 4 Modelos Disponibles
• 8 Puertos & 24 puertos con o sin PoE+
• 24 Puertos + 4 SFP(10GE) Uplinks
• 8 Puertos + 2 SFP(1GE) Uplinks cnMaestro

• USB & RJ45 console port

• Fan-less: Todos los modelos excepto el de 24 puertos con PoE

RESUMEN DEL SOFTWARE

• Todas la características propias del standard L2 y en L3 RIP, mas las
de Seguridad.
• Varias innovaciones propias de Cambium basado en Políticas por
Dispositivo y no políticas por puerto.
• Gestión
• Cloud → cnMaestro
• Web Management, CLI , & SNMP
 ePMP 3000L con 2 Sectores y Switch EX1010

Conexión LAN

Conexión LAN

48 V DC
Conexión LAN

PoE AC/DC
1 3 5 7 9
consol e

Con
sole
Lado Nodo cnMat rix | EX20 10 -P

cnMa est ro
PoE+ SFP
USB 2 4 6 8 10 MGMT

1 3 5 7 9
consol e cnMat rix | EX20 10

cnMa est ro
USB 2 4 6 8 10
Con
sole

SFP
MGMT
EX 1010
1 3 5 7 9 11 13 15 17 19 21 23 25 27
Conexión LAN
Intelligent Ethernet Switch, 8
consol e

cnMat rix | EX20 28-P

cnMa est ro

1Gbps and 2 1 Gbps SFP fiber

PoE+ PoE+ PoE+ SFP+ SFP+
USB 2 4 6 8 10 12 14 16 20 22 24 26 28 MGMT
18

Conexión LAN
1 3 5 7 9 11 13 15 17 19 21 23 25 27
consol e

cnMa est ro
USB 2 4
ports - no pwr cord
6 8 10 12 14 16 18 20 22 24
SFP+
26
SFP+
28 MGMT
cnMat rix | EX20 28
Conexión LAN
1 3 5 7 15
consol e
10/ 100/ 1G/2.5G

9 10 11 12 13 14
cnMat rix | EX20 16M-P
cnMa est ro
PoE+ uPoE uPoE uPoE SFP+
USB 2 4 6 8 16 MGMT

cnMat rix | EX20 52-P

1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 47 49 51
consol e

EX20 52-P

Conexión LAN
MGMT

cnMaest ro
PoE+ SFP+
USB 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 MGMT
 TX–Switches de Torre – Descripción del Producto
Nueva familia de Switches especialmente diseñados para implementaciones de torre para WISP
Solución totalmente integrada – PoE, Cambium Sync, & L2/L3 Switching
Simplifica la implementación y operaciones diarias con configuración automatizada
Altamente Seguro con perfilado y segmentación de dispositivos automatizados
Totalmente administrable incluido el sistema basado en la nube cnMaestro
4 x 10 Gbps Enlaces de Transporte de fibra
cnMatrix TX switches ofrecer una solución completamente integrada
• POE - Inteligente & flexible
• 802.3af/at/bt, pasivo de baja tensión PoE, & Alta Potencia 4PPoE
• SYNC - Fuentes de sincronización GPS redundantes duales
• Switching - Características de nivel empresarial, sin bloqueo, capa 2 y capa 3
• Fuentes de alimentación extraíbles de CA y DC redundantes duales
 ePMP 3000L con 3 o 4 Sectores y
Conexión

Conexión
Switch TX2020R-P LAN

LAN

Conexión
LAN
Conexión
LAN

Conexión
LAN
Conexión
LAN

Conexión
Conexión LAN
LAN

Conexión
Conexión LAN
48 V DC 48 V DC
LAN

Conexión
LAN
Conexión
LAN
TX 2020R-P Conexión
Conexión LAN Intelligent Ethernet PoE Switch, Cambium Sync, 16 x 1gbps and 4 SFP+, LAN
Removeable & Redundant Power Supplies (not included) - no pwr cord
Conexión
LAN
 CREDENCIALES:
User: admin
Pass: admin IP: 192.168.1.1

En caso que no
halla conexión
probar con la IP:
IP: 192.168.1.111 Patch Cord Ethernet RJ-45 a RJ-45 conectado a cualquier puerto 192.168.0.1 e
igualmente
cambiar la IP del
PC.
 1. Ingresar admin

admin 2. Ingresar admin

3. Presionar Login
 9. Oprimir Salvar

4. Ingresar el nombre de la BTS

5. Ingresar quien es el responsable

6. Ingresar la ubicación de la BTS del soporte
6. Ingresar fecha
7. Ingresar hora

8. Oprimir aplicar
4. Ingresar a la pagina de descargas de software de Cambium Networks

5. Posicionar el mouse sobre

la palabra Support

6. Ingresar a la sección de
descarga de Software y
Documentos
7. Bajar la sección de cnMatrix
9. Dar click sobre Download a la
ultima versión disponible
 11. Seleccionar HTTP

10. Ingresar a Actualización de Software

11. Seleccionar el Software

12. Oprimir Abrir

13. Oprimir Aplicar
 15. Oprimir Reboot

14. Al finalizar el proceso de

actualización aparece mensaje
de exitoso y reinicar el equipo
16. Aparece mensaje de
advertencia, oprimir OK
 20. Oprimir Salvar

18. Escribir el ID de la VLAN de

Gestion, escribir el nombre y definir
17. Abrir menú Layer los puertos que usaran para ser
2 Management accesado de forma local, en este caso
del 1 al 16

19. Oprimir Adicionar

 23. Oprimir Salvar

21. Escribir la VLAN de Produccion,

escribir el nombre y definir los puertos
que usaran para conectar los radio
enaces, en este caso del 1 al 8
22. Oprimir Adicionar
 30. Oprimir Salvar

25. Escribir la VLAN de Gestión (1076

generalmente)
26. Seleccionar Up
24. Abrir menú Layer
3 Management
27. Oprimir crear

28. Seleccionar
29. Oprimir Aplicar
31. Seleccionar pestaña

32. Seleccionar VLAN 1076 o

la de gestión definida
 35. Oprimir Salvar

33. Seleccionar Manual

34. Escribir dirección IP y Mascara.

La IP se encuentra en el archivo
“Consolidado Mw” cargado en el
SP de configuraciones.

/29 – 255.255.255.248
/28 – 255.255.255.240
/27 – 255.255.255.224
/26 – 255.255.255.192
/25 – 255.255.255.128
/24 – 255.255.255.0
 39. Oprimir Salvar

36. Escribir los valores que

aparecen acá
37. Seleccionar Gateway Escribir la
dirección IP que definieron para la red

38. Oprimir Adicionar

39. En el menú Layer 2> Port
Manager> Port Control, seleccionar el
puerto GiO/1, desplegar la opción de
modo y seleccionar “No Negotiation”
40. Desplegar la opción de Duplex y
Speed, seleccionar “Full” y la velocidad
indicada para el NOC (va a depender
del equipo y puerto al que se conecte.
Generalmente radios MW a 100Mbps
y ALU o OTN a 1Gbps)
 42. Oprimir Salvar

41. Oprimir Aplicar

CONEXIÓN FISICA

Conectar la Tx (Puerto
especificado en diseño para
esa conectante, puede ser
ALU, MW, Demarcador de
ruta intermedia o equipo de
F.O.) al puerto 1 del SW para
ambas referencias.
43. Abrir una sesión de TeraTerm o Putty para realizar una
conexión SSH, escribir la dirección IP de la VLAN de Gestion

44. Ingresar admin y password admin

45. Una vez ingresado a la sesión, ejecutar el
comando ping para validar conexión con
cnMaestro a la dirección IP 100.123.26.246
 44. Oprimir Salvar

46. Escribir: https://100.123.26.246 y oprimir

aplicar

Menu: System>
Remote Manager
47. Validar que el switch ya esta
siendo administrado por
cnMaestro. En el estado Device
Approval Pending ya esta
conectado al cnMaestro y espera
aprobación del NOC
48. Únicamente para los switches grandes TX2020R-P
52. Oprimir Salvar

51. Aparece el consumo de Voltaje,

Corriente y Potencia de los equipos
conectados

49. Los puertos del 9 al 16 pueden ser PoE de

24 V DC para alimentar los radios Force 300-
19R, CSM y Force 200

50. Oprimir aplicar

En el radio remoto o de la Institución
Educativa ingresar y modificar la sección:

Configuration/Network
 54. Guardar los cambios

53. Adicionar las VLANs 2 y 4094, tal como

aparecen en la imagen
 REALIZAR PRUEBA DE SERVICIO

Configurar VLAN de servicio en PC

Configurar direccionamiento
asignado para el servicio

Realizar prueba de ping a la IP de

Gateway.

Realizar Test de velocidad

Realizar prueba de navegación

 TROUBLESHOTING
Error-Problema No. Paso Observación Acción

Se debe actualizar la versión del SW. Se

ERROR:Invalid Next Error al configurar VLAN en encuentra cargada en SP Configuraciones con el
18
Hop specified rango de ID 4064-4094 nombre de archivo cnMatrix-EXTX-4.1.0-300.tar y
próximamente en pagina Cambium Networks.

Error al agregar la VLAN de

ERROR:Invalid Next Falta agregar la VLAN a Layer 2. Remítase a paso
27 gestión en menu Layer 3
Hop specified 18
Management

Verifique que el direccionamiento y la mascara

ERROR:Invalid Next Error al agregar la IP de
37 configurada en paso 34 este de acuerdo al
Hop specified Gateway a IP Route
archivo “Consolidado MW”

Verifique la dirección en el paso 46. Realice

No hay conexión con Finalizo la configuración
47
CnMaestro pero SW no sube a gestión
prueba de Ping en paso 45, si no hay
conectividad realice ping a la ip de Gateway, si no
responde comuníquese con el NOC para verificar
configuración en IPRAN y equipos en la ruta.
Error-Problema No. Paso Observación Acción
Verifique que la VLAN de servicio este declarada
SW se encuentra en gestión
Prueba de servicio no en Layer 2, que el ID corresponda con el servicio
pero no pasa la prueba de
pasa que esta probando y que la VLAN este propagada
servicio
en todos los puertos.
Prueba de servicio desde
Verifique que se hayan adicionado rango de
Servicio en CD no sube BTS pasa pero servicio no
VLAN en radio remoto ( Paso 53)
sube
