Apellidos y Nombres: …Elvis angel surco

ccapa……………………………………………………………………..

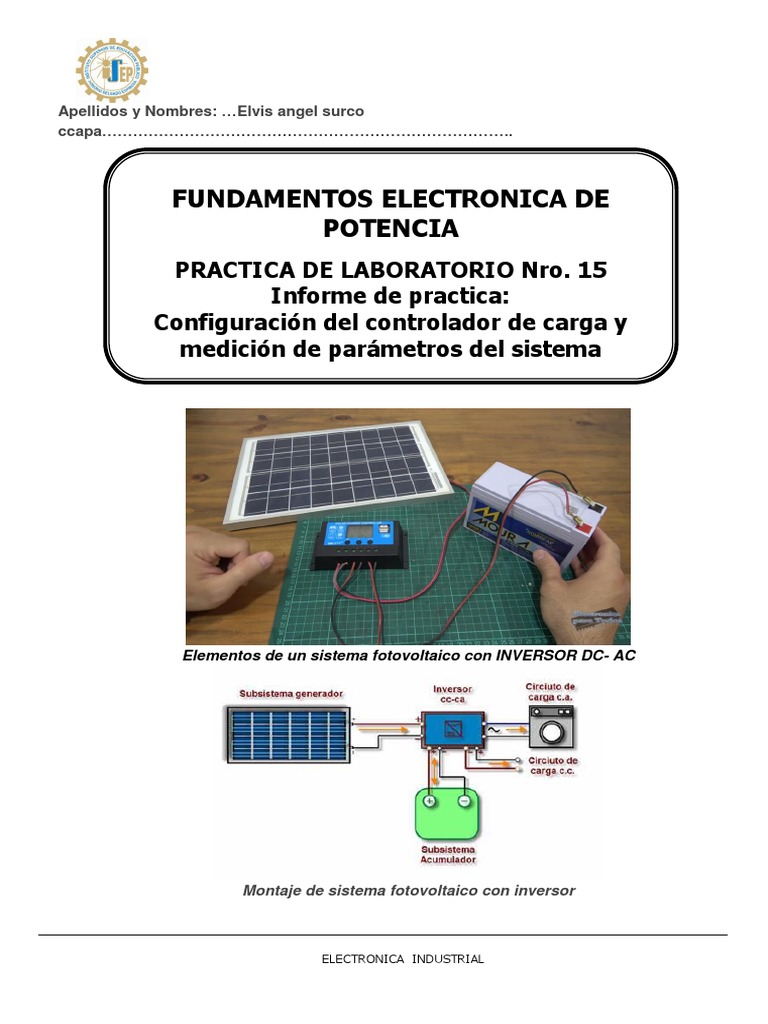

FUNDAMENTOS ELECTRONICA DE
POTENCIA
PRACTICA DE LABORATORIO Nro. 15
Informe de practica:
Configuración del controlador de carga y
medición de parámetros del sistema
fotovoltaico

Elementos de un sistema fotovoltaico con INVERSOR DC- AC

Montaje de sistema fotovoltaico con inversor

ELECTRONICA INDUSTRIAL
 Nro. DD-106
FUNDAMENTOS ELECTRONICA DE POTENCIA
Página 1 / 16
Tema: Código :
Semestre : III
Configuración del controlador de carga y medición de parámetros Grupo :

Realiza el Montaje del sistema fotovoltaico (realiza con lápiz de color y regla)
1. Completar la conexión del sistema fotovoltaico

IMPORTANTE
En la configuración básica de un inversor, para una instalación fotovoltaica autónoma, el
inversor se conecta directamente a la batería y alimenta sólo al consumo en alterna.
 Nro. DD-106
FUNDAMENTOS ELECTRONICA DE POTENCIA
Página 2 / 16
Tema: Código :
Semestre : III
Configuración del controlador de carga y medición de parámetros Grupo :

2. Completa los resultados obtenidos en la práctica de la instalación del sistema

fotovoltaico

Realizamos el montaje del panel solar del instituto y realizamos las siguientes
comprobaciones en placa de datos del panel :

Potencia máxima (Pmax) = 10W

Voltaje en circuito abierto ( Voc) = 21.4v

Corriente en corto circuito ( Isc) = 0.16A

Maxima potencia de voltaje ( Vmp) = 17.8V

Maxima potencia Corriente ( Imp) =0.86A

Realizamos las mediciones y anotamos en el siguiente cuadro:

Voltaje de batería cuando esta conectado al panel y con controlador

Voltaje en la batería ( Vcd ) = 11.18V

Intensidad de carga de la batería cuando esta conectado al panel y con controlador

Intensidad de carga batería ( Idc) = 0.06A

Del controlador de carga

Características ¿De que voltaje es el controlador?, ¿de que intensidad?

Voltaje VCC =12/24

Intensidad =20ª
 Nro. DD-106
FUNDAMENTOS ELECTRONICA DE POTENCIA
Página 3 / 16
Tema: Código :
Semestre : III
Configuración del controlador de carga y medición de parámetros Grupo :

3. Del conversor DC-AC , que se instaló el sistema (medición voltajes plena carga,
con lampara 100W)

Voltaje entrada VCC =11.26V

Voltaje ca medida a plena carga VCA = 166V

Intensidad medida con pinza ICA = 3.09A

Potencia desarrollada en la carga P = VCA x ICA (w) P=512.94W

4. Visita el siguiente enlace y responde:

a. ¿Que es voltaje de flotación y voltaje de carga de la bateria?

ES LA TENCIÓN A LA QUE SE MANTIENE UNA BATERÍA DESPUÉS DE A VER
SIDO COMPLETAMENTE CARGADA PARA MANTENER INCAPACIDAD MEDIANTE
LA AUNTODESCARGA DE LA BATERÍA.

b. De las Baterías Monoblock (plomo abierto) del sistema de 12v,24V,48V ; indique

el voltaje de carga y flotación y las ventajas
VOLTAJE DE CARGA DEBERÁ SER: 16.8V Y 14.4V
VENTAJAS: TIENE UN BAJO COSTO, SOPORTAN GRANDES DESCARGAS
PUNTUALES
c. De las Baterías de Gel ( son las baterías fotovoltaicas , asi le llaman) del sistema
de 12v,24V,48V , indique el voltaje de carga y flotación , ventajas
VOLTAJE DE CARGA ENTRE 13.8 Y 14.4V, Y EL VALOR ÓPTIMO DE LA
CORRIENTE DE CARGA DEBERÁ SER LA DÉCIMA ENTRE DE LA CAPACIDAD DE
LA BATERÍA
VENTAJAS: LARGA DURACIÓN
PRECISA MANTENIMIENTO
MENOS AUTO DESCARGA
 Nro. DD-106
FUNDAMENTOS ELECTRONICA DE POTENCIA
Página 4 / 16
Tema: Código :
Semestre : III
Configuración del controlador de carga y medición de parámetros Grupo :

d. ¿Cómo sería el voltaje de carga y flotación para las baterías de litio – ion ,
INVESTIGUE y responda
EL VOLTAJE DE FLOTACIÓN SUELE SER ALREDEDOR DE 37.39VOLTIOS POR
CALCULO

EL VOLTAJE DE CARGA VARIA SEGÚN EL TIPO DE BATERÍA Y EL ESTADO DE

CARGA

CONCLUSIONES

Con respecto a la batería y la corriente de carga del panel Pequeño 10 W,

¿Cuantas horas se necesita para cargar la batería 12 v /7 Ah? ; si la batería fuera
70 Ah cuantas horas se necesitaría para que quede cargada?
Corriente de carga =10w/4.2v=2.38ª
Tiempo de carga=12.7ah/2.38ª=5.34 horas
Si 70ah/0.83a=84 horas

Con respecto a los resultados medidos del panel voltaje en circuito abierto y
Intensidad corto circuito , comparados con los datos de placa del panel.

¿Porque es importante el controlador de carga en la instalación del sistema

fotovoltaico?

Para no dañar la batería y este tenga que ser reemplazado
