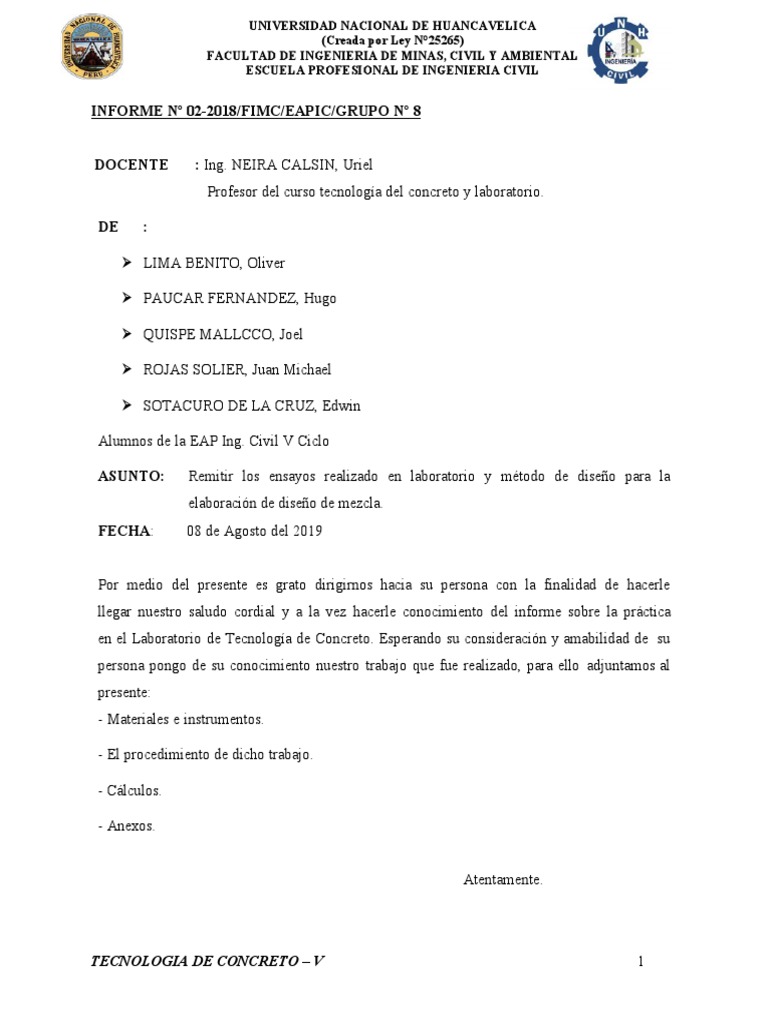

UNIVERSIDAD NACIONAL DE HUANCAVELICA
(Creada por Ley N°25265)

FACULTAD DE INGENIERIA DE MINAS, CIVIL Y AMBIENTAL
ESCUELA PROFESIONAL DE INGENIERIA CIVIL
INFORME Nº 02-2018/FIMC/EAPIC/GRUPO Nº 8
DOCENTE : Ing. NEIRA CALSIN, Uriel

Profesor del curso tecnología del concreto y laboratorio.
DE :
 LIMA BENITO, Oliver
 PAUCAR FERNANDEZ, Hugo
 QUISPE MALLCCO, Joel
 ROJAS SOLIER, Juan Michael
 SOTACURO DE LA CRUZ, Edwin
Alumnos de la EAP Ing. Civil V Ciclo
ASUNTO: Remitir los ensayos realizado en laboratorio y método de diseño para la

elaboración de diseño de mezcla.
FECHA: 08 de Agosto del 2019
Por medio del presente es grato dirigirnos hacia su persona con la finalidad de hacerle
llegar nuestro saludo cordial y a la vez hacerle conocimiento del informe sobre la práctica
en el Laboratorio de Tecnología de Concreto. Esperando su consideración y amabilidad de su
persona pongo de su conocimiento nuestro trabajo que fue realizado, para ello adjuntamos al
presente:
- Materiales e instrumentos.
- El procedimiento de dicho trabajo.
- Cálculos.
- Anexos.
Atentamente.
TECNOLOGIA DE CONCRETO – V 1
INFORME DEL ESTUDIO DEL AGREGADO FINO Y GRUESO EN

LABORATORIO
1. Visita a la cantera KILOMETRO 11 y extracción del Agregado.
1.1. Aspectos generales.
1.2. Aspectos fundamentales.
1.3. Condición climática.
1.4. Topografía.
1.5. Materiales.
1.6. Marco teórico.
1.7. Organización.
2. Contenido de humedad.
3. Peso unitario de los agregados.
4. Peso unitario suelto, compactado.
5. Absorción de los agregados.
6. Peso específico.
7. Análisis granulométrico del agregado fino y grueso por tamizado.
7.1 Análisis granulométrico del agregado fino.

7.2 Análisis granulométrico del agregado grueso.
8. Método de diseño de la mezcla.
9. Conclusiones.
10. Sugerencias.
1. VISITA A LA CANTERA DEL KILOMETRO 11 Y
EXTRACCIÓN DEL AGREGADO:
1.1. ASPECTOS GENERALES:
OBJETIVOS:
 Conocer el tipo de agregado para preparar un buen concreto de alta
Resistencia para todo tipo de construcción.
 Conocer la cantera d e l KILOMETRO 11 que desde hace mucho
tiempo se viene extrayendo agregado grueso como también el agregado fino para
la preparación de buenos concretos ya sean como el concreto Simple, Armado,
Ciclópeo, etc.
 El Informe Técnico que se presenta tiene por objetivo realizar una investigación del
agregado fino y agregado grueso para los accesos del Proyecto “Estudio de los
agregados “de la cantera del KILOMETRO 11”, los cuales se realizaron por medio
de trabajos de campo, ensayos de laboratorio, a fin de obtener las principales
características físicas y mecánicas de los agregados.
 Porcentaje de absorción.
 Porcentaje de humedad.
 Análisis granulométrico.
1.2. ASPECTOS FUNDAMENTALES:
 Profundidad: La excavación se da a una profundidad de 30cm para sacar los

desperdicios del agregado y el excesivo.
 Localización: e l presente trabajo se ha realizado en la Provincia de Lircay-

Angaraes que le pertenece al departamento y región de Huancavelica.
1.3 GENERALIDADES:
 LOCALIZACION Y UBICACIÓN:
El sitio en el que se localiza la cantera del KILOMETRO 11, se encuentra ubicada
en la Provincia de Angaraes, distrito de Lircay (carretera Lircay – Ayacucho) en la
quebrada del Río Sicra, a una distancia de alrededor de 11 kilómetros al sur de la
Ciudad de Angaraes –Lircay.
 POLÍTICA:
 DISTRITO : Lircay
 PROVINCIA : Angaraes
 DEPARTAMENTO : Huancavelica
 CORDENADAS:
La cantera se encuentra a una:
Altitud : 3470 m.s.n.m.,
UTM : 8558108
Latitud : 533424
 ACCESIBILIDAD: El acceso a la cantera es adecuada, puesto que existen
vehículos que cubren esta ruta, donde el tiempo de viaje dura aproximadamente
20 minutos.
 OBJETIVO: Reconocimiento de los hormigones y el estado en que se encuentran
los agregados finos y gruesos ya sea en estado de saturación y otros.
 EL CLIMA: El KILOMETRO 11 ofrece al viajero un clima privilegiado. Su
territorio se encuentra comprendido en la zona templada dentro de la provincia
de Angaraes y distrito de Lircay. Los veranos son de días calurosos y noches de
helada, y los inviernos generalmente lluviosos. La temperatura media anual está
comprendida entre los 8 y 12 °C, aproximadamente.
 GEOLOGIA DEL ÁREA: El área subyace en una zona sedimentaria, con rocas
de edades cámbricas que presentan sílices, cuarzos, calizas y granitos con
anfibolitas en estrecha asociación mayormente son hormigones, es un excelente
ejemplo de la raíz profunda de un sedimento antiguo intensamente erosionado por
acción de transporte. Está integrado en su mayor parte por rocas sedimentarias
volcánicas detríticas como pizarra, filitas y de rocas ígneas conformadas por
feldespatos micas las cuales se encuentran en un estado seco saturados
parcialmente que se encuentran en las orillas del rio y en un estado húmedo
saturados por su totalidad se encuentran dentro del rio.
1.4. MATERIALES:
 Lampa
 Pico
 Barreta
 Balde
 Costales
 Cámara fotográfica
1.5. MARCO TEORICO:
Las canteras son lugares donde se encuentran materiales necesarios para la
conformación y/o Construcción de obras de Ingeniería Civil. En la fase de estudio
de campo, fueron ubicadas las canteras a lo largo de la carretera próximas a
Tucsipampa, Ocopa, Kilometro 11. Determinándose puntos de probable
explotación, las que se visitaron a fin de determinar el potencial de explotación de
estas canteras de agregados finos y gruesos.
1.6. ORGANIZACIÓN:
1.6.1. Nos reunimos por acuerdo de los alumnos en el campus universitario de

la universidad a las 8:00 AM para ir a la cantera respectiva por grupo.
1.6.2. Mi grupo al llegar a la Cantera y por indicaciones del Docente encargado
del curso nos ubicó del lugar donde se iba a sacar la muestra. Y por
sorteo a mi grupo nos tocó cruzando el Rio ya que tuvimos que sacarnos
los zapatos para traer la muestra al bus con que se viajó a dicha Cantera.
1.6.3. Al cruzar el Rio tuvimos que ubicar las Coordenadas y la Altura del
lugar con un GPS de la universidad.
1.6.4. Terminando de sacar los datos se empieza a limpiar por lo menos 30cm
del suelo para sacar la parte sucia del Agregado. Sacando el agregado se
tuvo que llevar la muestra a la Camioneta para finalmente ser llevado a la
universidad.
2. CONTENIDO DE HUMEDAD EN LOS AGREGADOS (NTP 400.010):

2.1 OBJETIVO:
Determinar el contenido de humedad que poseen lo agregados y de esta manera
verificar su calidad y uniformidad del material.
2.2 MATERIALES Y EQUIPOS:

 Agregado fino.
 Agregado grueso.
 Balanza electrónica.
 Horno.
 Pala.
2.1 FUNDAMENTO TEORICO:
Los materiales o en este caso los agregados pueden contener humedad, ya sea por
la cantera de la cual la extraen o por la humedad del ambiente. La humedad está
directamente relacionada con la porosidad de las partículas.
Las normas a las cuales se le debe tener consideración son: NTP 339.185 y
ASTM C566
Las partículas se pueden encontrar en 4 estados:
El contenido de humedad en los agregados se puede calcular mediante la

utilización de la siguiente formula:
% deHumedad=
( P HUM −P SEC
P SEC )
×100
Donde:
PHUM =Peso húmedo del agregado
PSEC =Peso seco del agregado
AGREGADO FINO:

FACULTAD DE INGENIERÍA CIVIL – MINAS – AMBIENTAL
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL - LIRCAY
PROYECTO : DISEÑO DE MEZCLA PARA LOZAS MACIZAS

SOLICITADO : GRUPO N° 05
ALTITUD : 3470 msnm
ENSAYO : HUMEDAD NATURAL DE AGREGADO FINO

NORMA : N.T.P: - 400.010
PROCEDENCIA : CANTERA DEL KILOMETRO 11
FECHA : 15 / 07 / 2019
MUESTREO POR : GRUPO N° 05
REVISADO POR : EL ENCARGADO DEL CURSO – TECNOLOGIA DE CONCRETO
HUMEDAD NATURAL DEL

MUESTRA N°
AGREGADO FINO (N.T.P: - 400.010)
N° DE PRUEBA 1 2 3
N° TARA UND 5BF1 5BF2 5BF3
PESO DE LA TARA Gr 22.38 22.58 22.13
TARA + MUESTRA HUMEDO Gr 216.99 210.61 202.69
TARA + MUESTRA SECO Gr 197.18 191.36 184.29
PESO DEL AGUA CONTENIDA Gr 19.81 19.25 18.40

PESO DE LA MUESTRA
Gr 194.61 188.03 180.56
HÚMEDO
PESO DE LA MUESTRA SECA Gr 174.80 168.78 162.16
% DE HUMEDAD % 11.333 11.405 11.347
HUMEDAD PROM. (%) 11.362
OBSERVACIONES
 Para realizar el ensayo del contenido de humedad la muestra fue obtenido del cauce del
rio en un estado natural sin alterar sus composiciones.
 Fue conservado en un sobre, en un lugar a temperatura del ambiente para no alterar su
humedad natural.
AGREGADO GRUESO:


ALTITUD : 3470 m.s.n.m
ENSAYO : HUMEDAD NATURAL DEL AGREGADO

GRUESO
NORMA : N.T.P: - 400.010
FECHA : 15 / 07 / 2019
HUMEDAD NATURAL DEL

AGREGADO GRUESO (N.T.P: - MUESTRA N°
400.010)
N° DE PRUEBA 1 2 3
N° TARA UND 5BG1 5BG2 5BG3
PESO DE LA TARA Gr 21.87 22.07 22.25
TARA + MUESTRA HUMEDO Gr 232.68 236.21 248.03
TARA + MUESTRA SECO Gr 222.60 224.11 234.85
PESO DEL AGUA CONTENIDA Gr 10.08 12.10 13.18

PESO DE LA MUESTRA
Gr 210.81 214.14 225.78
HÚMEDO
% DE HUMEDAD % 5.022 5.989 6.199
HUMEDAD PROM. (%) 5.737
OBSERVACIONES:
 El contenido de humedad del agregado grueso son menores que del agregado fino en la
cantera del kilómetro 11.
 La muestra para el ensayo laboratorio se obtuvo separando con el tamiz según la N.T.P.
3. PESO UNITARIO DE LOS AGREGADOS:

3.1 OBJETIVO:
Determinar el Peso Unitario Suelto (PUS) y el Peso Unitario Compactado

(PUC) del agregado fino y agregado grueso según los parámetros establecidos
por la NTP 400.017 o ASTM C-29, para desarrollar un diseño de mezcla
adecuado.
 Agregado fino.
 Cucharas.
 Recipientes cilíndricos.
 Agua.
 Guantes.
 Varilla de acero Ø5/8’’ x 60 cm.

 PESO UNITARIO SUELTO:
Es cuando se coloca el agregado de tal manera que la gravedad haga el trabajo de
acomodo, hasta el momento que se llegue al derrame y a continuación se nivela
con la ayuda de una varilla.
 PESO UNITARIO COMPACTADO:
Es cuando se coloca en agregado en tres etapas y se compacta en cada una. Es
decir, se lleva hasta una tercera parte del recipiente con el agregado, se realiza 25
golpes en forma circular con la varilla y consecutivamente con las dos terceras
partes sobrantes.
4.1. PESO UNITARIO SUELTO SECO DE AGREGADO FINO:


ENSAYO : PESO UNITARIO SUELTO SECO DEL AGREGADO FINO

NORMA : N.T.P: 400.17

FECHA : 16 / 07 / 2019
DETERMINACION DEL PESO UNITARIO

SUELTO SECO DEL AGREGADO FINO MUESTRA N°
(ASTM 127 Y 128)
N° DE PRUEBA 1 2 3
N° TARA UND T-I T-II T-III
VOLUMEN DEL MOLDE m3 0.0053 0.0053 0.0053
PESO DEL MOLDE Gr 9990.00 9990.00 9990.00

PESO DEL AGREGADO+PESO 18635.00 18585.00 18585.00
Gr
MOLDE
PESO DEL AGREGADO Kg 8.65 8.60 8.60
PESO UNITARIO SUELTO
Kg/m3 1560.38 1603.77 1603.77
SECO
PESO UNITARIO SUELTO SECO (KG/M3) 1589.308
4.2. PESO UNITARIO AGREGADO SUELTO GRUESO (PUS-AG):


ENSAYO : PESO UNITARIO SUELTO SECO DEL AGREGADO GRUESO

NORMA : N.T.P: 400.17
FECHA : 16 / 07 / 2019

SUELTO SECO DEL AGREGADO GRUESO MUESTRA N°
(N.T.P: 400.17)
N° DE PRUEBA 1 2 3
PESO DEL MOLDE Gr 9990.00 9990.00 9990.00

PESO DEL 19145.00 19070.00 19180.00
Gr
AGREGADO+PESO MOLDE
PESO DEL AGREGADO Gr 9.16 9.08 9.19
Kg/m3 1673.58 1694.34 1688.68
SECO
PESO UNITARIO SUELTO SECO (%) 1685.535
4.3 PESO UNITARIO COMPACTADO AGREGADO FINO (PUC-AF):


ENSAYO : PESO UNITARIO COMPACTADO SECO DEL AGREGADO

FINO
NORMA : N.T.P: 400.17
FECHA : 17 / 07 / 2019
MUESTREO POR: GRUPO N° 05
REVISADO POR: EL ENCARGADO DEL CURSO – TECNOLOGIA DE CONCRETO

COMPACTADO SECO DEL AGREGADO MUESTRA N°
FINO (ASTM 127 Y 128)
N° DE PRUEBA 1 2 3
PESO DEL MOLDE Gr 9990.00 9990.00 9990.00

PESO DEL 19380.00 19295.00 19430.00
Gr
AGREGADO+PESO MOLDE
Kg/m3 1754.72 1766.04 1775.47
SECO
4.4 PESO UNITARIO COMPACTADO AGREGADO GRUESO (PUC-AG):


ENSAYO : PESO UNITARIO COMPACTADO SECO DEL AGREGADO

GRUESO
NORMA : N.T.P: 400.17
FECHA : 17 / 07 / 2019

COMPACTADO SECO DEL AGREGADO MUESTRA N°
GRUESO (N.T.P: 400.17)
N° DE PRUEBA 1 2 3
PESO DEL MOLDE Gr 9990.00 9990.00 9990.00

PESO DEL 19305.00 19385.00 19435.00
Gr
AGREGADO+PESO MOLDE
Kg/m3 1766.04 1766.04 1764.15
SECO
5. ABSORCION:
5.1 OBJETIVOS:
Determinación de la absorción de los agregados cuando se encuentran en estado
seco.
 Agregado fino.
 Canastilla.
 Agua.
 Cono.

Los agregados poseen una humedad interna o externa, la cual puede alterar el
diseño de un concreto. Pues si el agregado está seco, absorberá agua de la mezcla
y por el contrario si esta húmedo aportara humedad a la mezcla. Es decir, en
ambos casos se verá alterada la resistencia del concreto. Por ello este ensayo debe
realizarse siempre a los agregados y con los datos obtenidos recién se puede
tomar una decisión sobre el diseño del concreto.
Las normas que este ensayo debe obedecer son:
Agregado fino: ASTM C-187 / NTP 400.022

Agregado grueso: ASTM C-127 / NTP 400.021
5.1. ABSORCION DEL AGREGADO FINO:


ENSAYO : PORCENTAJE DE ABSORCIÓN DEL AGREGADO FINO

NORMA : (ASTM 127 Y 128)
FECHA : 18 / 07 / 2019
PORCENTAJE DE ABSORCION DEL

MUESTRA N°
AGREGADO FINO (ASTM 127 Y 128)
N° DE PRUEBA 1 2 3
PESO DE LA TARA Gr 30.00 30.00 30.00
TARA + Psss Gr 130.00 128.00 136.00
TARA + MUESTRA SECA Gr 128.00 126.00 134.00
PESO DEL AGREGADO SSS Gr 100.00 98.00 106.00
% DE ABSORCION % 2.041 2.083 1.923
PROMEDIO DE % DE ABSORCION 2.016
5.2. ABSORCION DE AGREGADO GRUESO:


ENSAYO : PORCENTAJE DE ABSORCIÓN DEL AGREGADO GRUESO

NORMA : (ASTM 127 Y 128)
FECHA : 18 / 07 / 2019
PORCENTAJE DE ABSORCION DEL

MUESTRA N°
AGREGADO GRUESO(ASTM 127 Y 128)
N° DE PRUEBA 1 2 3
PESO DE LA TARA Gr 30.00 30.00 30.00
TARA + Psss Gr 108.00 106.00 118.00
TARA + MUESTRA SECA Gr 106.00 104.00 116.00
PESO DEL AGREGADO SSS Gr 78.00 76.00 88.00
% DE ABSORCION % 2.632 2.703 2.326
ABSORCION PROM. (%) 2.553
6. PESO ESPECÍFICO DEL AGREGADO FINO Y GRUESO SEGÚN LA (NTP

400.021 - NTP 400.022):
 PESO ESPECÍFICO:
El peso específico de los agregados es un indicador de calidad, en cuanto que los
valores elevados corresponden a materiales de buen comportamiento, mientras que
para bajos valores generalmente corresponde a agregados absorbentes y débiles.
Es la relación a una temperatura estable, de la masa de un volumen unitario de
material, a la masa del mismo volumen de agua destilada libre de gas.
6.1 PESO ESPECÍFICO DEL AGREGADO FINO (NTP 400.022):


ENSAYO : PESO ESPECIFICO DEL AGREGADO FINO

NORMA : N.T.P 400.021
FECHA : 19 / 07 / 2019
PESO ESPECIFICO DEL AGREGADO

MUESTRA N°
FINO(N.T.P:-400.021)
N° DE PRUEBA 1 2 3
PESO DE LA TARA Gr 51.73 51.73 51.73
TARA + Psss Gr 150.00 135.97 120.72
PESO DE LA MUESTRA SSS Gr 98.27 84.24 68.99
VOLUMEN INICIAL DE LA PROBETA ml 300.00 300.00 300.00
VOLUMEN FINAL DE LA PROBETA ml 339.00 354.00 345.00
VOLUMEN DE LA MUESTRA ml 39.00 54.00 45.00
PESO ESPECIFICO SECO Kg/m3 2519.74 2560.00 2533.11
PESO ESPECIFICO PROM. (kg/m3) 2550.952
6.2 PESO ESPECIFICO DEL AGREGADO GRUESO (NTP 400.022):


ENSAYO : PESO ESPECIFICO DEL AGREGADO GRUESO

NORMA : N.T.P 400.021
FECHA : 19 / 07 / 2019
PESO ESPECIFICO DEL AGREGADO

MUESTRA N°
GRUESO(N.T.P:-400.021)
N° DE PRUEBA 1 2 3
PESO DE LA TARA Gr 61.05 61.05 61.05
TARA + Psss Gr 322.58 333.60 337.10
PESO DE LA MUESTRA SSS Gr 261.53 272.55 276.05
VOLUMEN INICIAL DE LA PROBETA ml 300.00 300.00 300.00
VOLUMEN FINAL DE LA PROBETA ml 400.00 406.00 405.00
VOLUMEN DE LA MUESTRA ml 100.00 106.00 105.00
PESO ESPECIFICO Kg/m3 2615.30 2571.23 2629.05
PESO ESPECIFICO PROM. (kg/m3) 2605.191
7. GRANULOMETRIA:
MATERIALES UTILIZADOS:
 Muestra de 4000 gr de agregados gruesos.
 Muestra de 4000 gr de agregados finos.
 Serie de tamices NORMALIZADOS.
1
(3’’, 1 ’’, 3/4’’, 3/8’’, #4, #8, #16, #30, #50, #100), Fondo.
2
 Balanza analítica.
 Recipientes de lata.
7.1 ANALISIS GRANULOMETRICO DEL AGREGADO GRUESO:


ENSAYO : ANALISIS GRANULOMETRICO DEL AGREGADO GRUESO

NORMA : N.T.P 339.128 ASTM: D422
FECHA : 22 / 07 / 2019
ANALISIS GRANULOMETRICO DEL AGREGADO

MUESTRA N°
GRUESO (N.T.P 339.128 ASTM-D422)
Malla Peso retenido %parcial %retenido % que pasa
ASTM retenido NORMA % PASA
(mm) (gr)
3” 50 0.00 0.00 0.00 100.00 100 100

1 1/2” 37.5 262.16 10.49 0.00 100.00 95 100
¾” 19 820.39 32.82 38.78 61.22 35 70
3/8” 9.5 881.63 35.27 74.04 25.96 10 30
#4 535.81 21.43 95.48 4.52 0 5
2500.00 100.00
CURVA GRANULOMETRIA DEL AGREGADO GRUESO

120.00
% QUE ACUMULADO QUE PASA
100.00
80.00
60.00
40.00
20.00
0.00
4 40
DIAMETRO (mm)
MODULO DE FINEZA 5.46
7.1 PROCEDIMIENTO PARA EL AGREGADO FINO:


ENSAYO : ANALISIS GRANULOMETRICO DEL AGREGADO FINO

NORMA : N.T.P 339.128 ASTM: D422
FECHA : 22 / 07 / 2019
ANALISIS GRANULOMETRICO DEL

AGREGADO FINO(N.T.P 339.128 ASTM- MUESTRA N°
D422)
Peso %parcial %retenido % que pasa
Malla
ASTM retenido retenido NORMA % PASA
(mm)
(gr)
9.53 0.00 0.00 0.00 100.00 100 100
3/8”
4.76 0.00 0.00 0.00 100.00 95 100
#4
2.30 0.46 18.24 18.24 81.76 80 100
#8
1.19 0.63 25.04 43.28 56.72 50 85
#16
0.59 0.58 23.20 66.48 33.52 25 60
#30
0.30 0.46 18.40 84.88 15.12 5 30
#50
0.15 0.22 8.88 93.76 6.24 0 10
#100
0.16 6.24 100.00 0.00
fondo
100.00
1875.00
CUERVA GRANULOMETRIA DE AGREGADO FINO

120.00
% ACUMULADO QUE PASA
100.00
80.00
60.00
40.00
20.00
0.00
0.10 1.00 10.00
DIAMETRO (mm)
MODULO DE FINEZA 3.07
8. MÉTODO DE DISEÑO
I. CARACTERÍSTICAS DE LOS MATERIALES
Cemento
Marca tipo Portland Tipo I - Sol
Procedencia Cementos de Tarma
Densidad relativa 3.15
Agua
Agua potable
Peso específico 1000 kg/cm3
Agregados Fino Grueso

Cantera KILOMETRO 11 KILOMETRO 11
Peso unitario suelto (kg/cm3) 1589.308 kg/m3 1685.535 kg/m3
Peso unitario compactado (kg/cm3) 1765.41 kg/m3 1765.41 kg/m3
Peso específico seco 2550.952 kg/m3 2605.191 kg/m3
Módulo de fineza 3.0 5.46
TMN -------- 3/4”
% de absorción 2.016 % 2.553 %
Contenido de humedad 11.362 % 5.737 %
II. CARACTERÍSTICAS DEL CONCRETO

Resistencia a la compresión especificada : 280 kg/cm3
III. CONDICIONES AMBIENTALESY DE EXPOSICION
Lugar y obra : Lircay
Temperatura promedio ambiente : 10ºC
Humedad relativa :6%
Condiciones de exposición : Normales
8.1 METODO DE ACI 211
1. f’c especificado:
fc = 280 kg/cm2
a) Selección de resistencia requerida (f’cr)
F’cr = 280 + 84…según el caso tres.
F’cr = 364 kg/cm2
b) Selección de TMN del agregado grueso.
TMN = 3/4“
c) Selección de Asentamiento TABLA 01.
3” ----- 1” losas
Nuestro diseño debe ser plástico por lo tanto debe ser (3”).
d) Seleccionar el contenido de aire atrapado TABLA 02.
3/4 “ 2%
e) Seleccionar el contenido de agua TABLA 03.
Agua = 205 Lt/m3
f) Selección de la relación agua/cemento sea por resistencia a compresión o por
durabilidad TABLAS 04
Determinaremos f´cr = 364 kg/cm2……….a/c = 0.46
x = a/c (relación agua cemento)
a/c = 0.46
g) Calculo del contenido de cemento (e) / (f).
205
c= = 445.65 kg
0.
h) Calculo de volumen absoluto de agregado grueso. TABLA 05 ; MF =3.0
b/bº = 0.60
b = 0.60 * bº ; bº = Peso Unitario Compactado A.G
b = 0.60 x 1765.41
b = 1059.25 Kg………….peso del A. grueso
i) Calculando la suma de los volúmenes absolutos de todos los materiales sin

considerar el AF.
PESO
MATERIAL PESO SECO ESPECIFICO VOLUMEN(PS/PE)
Cemento (kg) 445.65 3150 0.142
Agua (Lt) 205 1000 0.205
Agregado Grueso 1059.25 2605.19 0.407
(kg) 1
Aire (%) 2% 0.02
SUMA 0.774 m3
P
V=
P.e
j) Calculo del volumen del agregado fino.

Vol. A.F. = 1 - 0.774
Vol. A.F. = 0.226 m3
k) Calculo del peso en estado seco del agregado fino.
Peso seco del A.F. = 0.205 * P.Específico A.F.
= 0.226 *2550.952 = 576.52 kg
l) Presentación de diseño en estado seco.
MATERIAL PESO SECO KG VOLUMEN M3
Cemento 445.65 0.142
Agregado Fino 576.52 0.226
Agregado 1059.41 0.407
Grueso
H2O 205 0.205
Aire 2% 0.02
Combinado el agregado absorbe el agua de 4.5% en estado seco, por tanto se añade
este porcentaje a la cantidad del agua diseño.
Proporción C: AF: AG: H2O: Aire

Peso 1: 1.29: 2.38: 0.46: 2%
Volumen 1: 1.60: 2.87: 1.44: 2%
m) Corrección del diseño por el aporte de humedad de los agregados.
%W −%a
H= xS
100
11.362−2.016
Agregado Fino : A . F = X 576.52=53.88
100
5.737−2.553
Agregado Grueso: A . G= X 1059.41=33.73
100
Aporte de agua = 205 – 53.88 - 33.73
= 117.40 Lt.
H−S
%W = × 100
S
H−576.52
Agregado Fino:11.362= X 100=642.02 kg/m3
576.52
H −1059.41 3
Agregado Grueso: 5.737= X 100=1120.19 kg /m
1059.41
n) Presentación del diseño en estado húmedo.
MATERIAL PESO HÚMEDO VOLUMEN
Cemento 445.65 0.142
Agregado Grueso 1120.19 0.430
H2O 117.40 0.117
Aire 2% 0.02
Proporción C: AF: AG: H2O: Aire

Peso 1: 1.44: 2.52: 0.26: 2%
Volumen 1: 1.77: 3.03: 0.83: 2%
MATERIALES PARA EL DISEÑO DE CONCRETO EN PROBETA

Proporción en peso de los agregados a usar en el laboratorio de tecnología de
concreto.
VOLUMEN 0.00583 m3
MATERIAL PESO SECO VOLUMEN
Kg M3
Cemento 2.60 0.00083
Agregado 6.18 0.0024
Grueso
H2O 1.200 0.0012
Aire 0.02 % 0.0001
SUMA 13.36
Combinado el agregado absorbe el agua de 4.5% en estado seco, por tanto se añade este
porcentaje a la cantidad del agua calculada; entonces el agua a tomar para la mezcla será:
1.254 lt.
CONCLUSIÓN:
 Los agregados también aportan humedad, implica cuando los agregados estén húmedos
aportan en promedio 8.6% de agua
 Que habiendo realizado los ensayos en laboratorio se obtuvo los resultados de agregado
grueso y fino, combinado los dos agregados absorbe 4.5% de agua, en condición seco.
 Para que la granulometría se encuentre dentro de los parámetros establecidos según la NTP
339.128; se descarta el 12 % de material, tamiz 3/4 y la malla Nº8 de 23.87 %
SUGERENCIA:
 También sugerimos contar con el apoyo de los libros actualizados y así tener una buena guía
de nuestro trabajo.
 Invocar a todo el estudiante de esta carrera tomar el máximo interés a estos temas que son de
gran importancia, para poder entrar a un campo más complejo de tecnología del concreto.
 Se sugiere al estudiante que debe tener la base suficiente para conocer las definiciones de
tecnología del concreto.
 Se sugiere tener un especialista para el uso del laboratorio de tecnología de concreto para así
tener mayor conocimiento en las prácticas para salir al campo.

Concreto V

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Concreto V

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD NACIONAL DE HUANCAVELICA

(Creada por Ley N°25265)

DOCENTE : Ing. NEIRA CALSIN, Uriel

 LIMA BENITO, Oliver

 PAUCAR FERNANDEZ, Hugo

 QUISPE MALLCCO, Joel

 ROJAS SOLIER, Juan Michael

 SOTACURO DE LA CRUZ, Edwin

Alumnos de la EAP Ing. Civil V Ciclo

ASUNTO: Remitir los ensayos realizado en laboratorio y método de diseño para la

- El procedimiento de dicho trabajo.

INFORME DEL ESTUDIO DEL AGREGADO FINO Y GRUESO EN

1. Visita a la cantera KILOMETRO 11 y extracción del Agregado.

1.1. Aspectos generales.

1.2. Aspectos fundamentales.

1.3. Condición climática.

1.6. Marco teórico.

3. Peso unitario de los agregados.

4. Peso unitario suelto, compactado.

5. Absorción de los agregados.

7. Análisis granulométrico del agregado fino y grueso por tamizado.

7.1 Análisis granulométrico del agregado fino.

8. Método de diseño de la mezcla.

 Profundidad: La excavación se da a una profundidad de 30cm para sacar los

 Localización: e l presente trabajo se ha realizado en la Provincia de Lircay-

1.6.1. Nos reunimos por acuerdo de los alumnos en el campus universitario de

2. CONTENIDO DE HUMEDAD EN LOS AGREGADOS (NTP 400.010):

2.2 MATERIALES Y EQUIPOS:

El contenido de humedad en los agregados se puede calcular mediante la

PSEC =Peso seco del agregado

UNIVERSIDAD NACIONAL DE HUANCAVELICA

PROYECTO : DISEÑO DE MEZCLA PARA LOZAS MACIZAS

ENSAYO : HUMEDAD NATURAL DE AGREGADO FINO

HUMEDAD NATURAL DEL

PESO DE LA TARA Gr 22.38 22.58 22.13

TARA + MUESTRA HUMEDO Gr 216.99 210.61 202.69

TARA + MUESTRA SECO Gr 197.18 191.36 184.29

PESO DEL AGUA CONTENIDA Gr 19.81 19.25 18.40

% DE HUMEDAD % 11.333 11.405 11.347

HUMEDAD PROM. (%) 11.362

UNIVERSIDAD NACIONAL DE HUANCAVELICA

PROYECTO : DISEÑO DE MEZCLA PARA LOZAS MACIZAS

ENSAYO : HUMEDAD NATURAL DEL AGREGADO

HUMEDAD NATURAL DEL

PESO DE LA TARA Gr 21.87 22.07 22.25

TARA + MUESTRA HUMEDO Gr 232.68 236.21 248.03

TARA + MUESTRA SECO Gr 222.60 224.11 234.85

PESO DEL AGUA CONTENIDA Gr 10.08 12.10 13.18

% DE HUMEDAD % 5.022 5.989 6.199

HUMEDAD PROM. (%) 5.737

3. PESO UNITARIO DE LOS AGREGADOS:

Determinar el Peso Unitario Suelto (PUS) y el Peso Unitario Compactado

3.3 FUNDAMENTO TEORICO:

UNIVERSIDAD NACIONAL DE HUANCAVELICA

PROYECTO : DISEÑO DE MEZCLA PARA LOZAS MACIZAS

ENSAYO : PESO UNITARIO SUELTO SECO DEL AGREGADO FINO

PROCEDENCIA : CANTERA DEL KILOMETRO 11

DETERMINACION DEL PESO UNITARIO

PESO DEL MOLDE Gr 9990.00 9990.00 9990.00

4.2. PESO UNITARIO AGREGADO SUELTO GRUESO (PUS-AG):

UNIVERSIDAD NACIONAL DE HUANCAVELICA

PROYECTO : DISEÑO DE MEZCLA PARA LOZAS MACIZAS

ENSAYO : PESO UNITARIO SUELTO SECO DEL AGREGADO GRUESO
