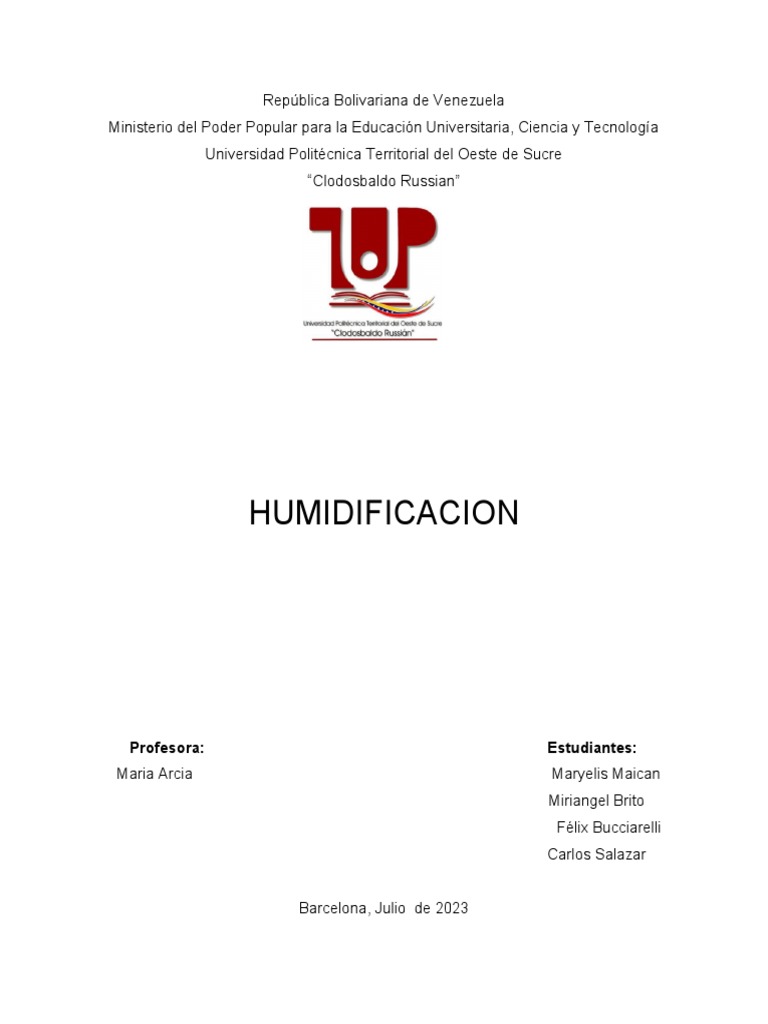

República Bolivariana de Venezuela

Ministerio del Poder Popular para la Educación Universitaria, Ciencia y Tecnología

Universidad Politécnica Territorial del Oeste de Sucre
“Clodosbaldo Russian”

HUMIDIFICACION

Profesora: Estudiantes:
Maria Arcia Maryelis Maican
Miriangel Brito
Félix Bucciarelli
Carlos Salazar

Barcelona, Julio de 2023

 INTRODUCCIÓN
El proceso de humidificación es un sistemas útiles en la conservación de
materiales y alimentos; también ayudan a disminuir enfermedades respiratorias.
Sin embargo, antes de realizar una inversión, es necesario tomar en cuenta las
necesidades y condiciones atmosféricas de cada espacio.
En general, los equipos de humidificación se dividen en dos categorías,
dependiendo de cuál es la fuente que provee la energía para vaporizar el agua.
Los humidificadores adiabáticos utilizan el calor del aire que está siendo
humidificado; mientras que los del tipo isotérmico.
El acondicionamiento del aire, es un proceso de tratar el aire, de tal manera, que
se controle su temperatura, humedad, limpieza y distribución, para que cumpla
con los requisitos del espacio acondicionado.
Con lo indicado anteriormente las operaciones para acondicionarlo serian:
1. Control de la temperatura.
2. Control de la humedad.
3. Filtrado, limpieza y purificación del aire
4. Circulación y movimiento del aire.
El control de temperatura en verano se lograría mediante un sistema de
refrigeración, en cuanto en invierno con un sistema de calefacción.
En invierno, se requiere humidificar, para agregarle humedad al aire en el sistema
de calefacción.
En el siguiente trabajo definiremos que es la humidificación, tipos, sus balance de
masa y energía entre otros aspectos para su entendimiento.

1. La humidificación: Es una operación que consiste en aumentar la

cantidad de vapor presente en una corriente gaseosa; el vapor puede
aumentar pasando el gas a través de un líquido que se evapora en el gas.
 Esta transferencia hacia el interior de la corriente gaseosa tiene lugar por
difusión y en la interfase hay, simultáneamente, transferencia de calor y de
materia.
A grandes rasgos, el proceso que tiene lugar en la operación de humidificación es
el siguiente:
 Una corriente de agua caliente se pone en contacto con una de aire seco (o
con bajo contenido en humedad), normalmente aire atmosférico.
 Parte del agua se evapora, enfriándose así la interfase.
 El seno del líquido cede entonces calor a la interfase, y por lo tanto se
enfría.
 A su vez, el agua evaporada en la interfase se transfiere al aire, por lo que
se humidifica.
La humidificación tiene un uso habitual en fábricas que requieren de unas
condiciones específicas de humedad y temperatura para un funcionamiento
óptimo y producción a pleno rendimiento.
Pero la humidificación industrial no sólo nos permite controlar humedad y
temperatura, sino que también nos aporta las siguientes ventajas:
 Supresión del polvo
 Reducción de la tasa de defectos
 Evita la descarga electrostática
 Previene problemas relacionados con el calor y la sequedad
 Crea un ambiente más saludable

2. Tipos de Humidificación:

 Humidificación isotérmica
El vapor saturado y suministrado está ya en estado gaseoso, debido a la
energía usada por el equipo, ya sea gas, carbón, corriente eléctrica, entre otras,
por tal motivo, se mezcla con el aire de forma sencilla. Durante la humidificación y
a medida que incrementa la humedad relativa, se mantiene constante la
temperatura.
Los sistemas isotérmicos se usan ampliamente en instalaciones comerciales y
residencias. Destacan dos componentes en ellos: la unidad generadora de vapor y
el dispositivo que distribuye el vapor en la corriente de aire. Algunos ejemplos son
los humidificadores eléctricos que usan resistencias, de electrodos sumergidos, de
gas o calderas céntricas productoras de vapor.
Humidificación isotérmica usa calor en el líquido. Comúnmente, el agua es
hervida y el vapor resultante se entrega al aire.
El término isotérmico describe un proceso desarrollado a temperatura
constante, no obstante los equipos isotérmicos suelen aumentar pocos grados la
temperatura ambiental.
 Humidificación adiabática
La temperatura disminuye durante la humidificación y a medida que incrementa
la humedad relativa. Además, se aporta agua atomizada al entorno. Pese a estar
muy atomizada, sigue en estado líquido (para pasar de líquido a gaseoso, la
energía es proporcionada por el aire con la consecuente disminución de la
temperatura).
Genera una amplia superficie de interfase entre el agua (en estado líquido) y el
aire, donde se produce una capa muy fina de vapor saturado, con una presión
parcial y similar de saturación a la temperatura del agua. Los sistemas asiáticos
suelen usarse en sitios donde se requiere enfriar o humidificar el aire de
alimentación o en zonas con calor sensible y en exceso en el aire de retorno, que
pueda usarse para la evaporación.
Las dimensiones de las gotas repercuten de forma directa sobre la eficacia del
sistema, ya que se evaporan más rápido si son más pequeñas, lo que reduce los
riesgos de condensación. En tales casos, los costos operativos serán más bajos
que los de la humidificación isotérmica. Entre los equipos más utilizados destacan
los ultrasónicos, centrífugos, atomizadores con agua presurizada o aire
comprimido.
 Si la humidificación es adiabática, el aire se enfría; debido a que su propio calor
sensible se usa para evaporar el líquido que absorbe. La humedad relativa y la
temperatura varían a medida que el aire absorbe humedad, aunque se mantiene
constante el contenido de calor total. Reduce la temperatura del aire a medida que
aumenta la humedad relativa, debido a la transferencia del calor del aire al agua
hasta que se evapore.
El término adiabático describe procesos donde no se requiere energía exterior,
lo que implica ahorros de dinero y refrigeración en climas calurosos y áridos. Son
muchas las instalaciones enfriadas y humidificadas según este principio.
3. Balance de masa y energía en el proceso de humidificación: En el
proceso de humidificación, se deben realizar balances de masa y energía para
determinar la cantidad de agua que se agrega al aire y el cambio en la entalpía del
sistema.
El balance de masa se puede expresar como:
Flujo de entrada de agua = Flujo de salida de agua + Flujo de agua agregado
al aire

Este balance de masa permite determinar la cantidad de agua que se agrega al

aire para aumentar su contenido de vapor de agua.
Por otro lado, el balance de energía se puede expresar como:
Flujo de entalpía a la entrada = Flujo de entalpía a la salida + Flujo de
entalpía agregado al aire
Este balance de energía tiene en cuenta la entalpía del agua que se agrega al
aire y cómo afecta al contenido de vapor de agua.
Estos balances de masa y energía son fundamentales para comprender y
controlar el proceso de humidificación y asegurar que se alcance el nivel de
humedad deseado en el aire.

G2
Consideraciones:
  Fase liquida de un componente puro, también presente en la fase gaseosa en la
forma de vapor
 Fase gaseosa insoluble en la fase liquida
 Flujo de las fases en contracorriente
 Sin reacción química
 Una entrada y una salida de gas y liquido

Balance de masa para A

LA2+GA1=LA1+GA2
LA2-LA1=GA2-G A1
TA= L A2-LA1=GS (YAZ-YA1)

Donde:
LA1 : Es el flujo molar de líquido de entrada (mol/s)
GA1: Es el flujo molar de gas de entrada (mol/s)
LA2: Es el flujo molar de líquido de salida (mol/s)
GA2: Es el flujo molar de gas de salida (mol/s)

La ecuación del balance de masa para un sistema de humidificación con una

fase líquida y una fase gaseosa se puede expresar como:

F_L1 + F_G1 = F_L2 + F_G2

Donde:
- F_L1 es el flujo molar de líquido de entrada (mol/s)
- F_G1 es el flujo molar de gas de entrada (mol/s)
- F_L2 es el flujo molar de líquido de salida (mol/s)
- F_G2 es el flujo molar de gas de salida (mol/s)
La ecuación del balance de masa también se puede expresar en términos de la
fracción molar del componente en la fase gaseosa:

F_G1 * Y_G1 = F_G2 * Y_G2

Donde:
- Y_G1 es la fracción molar del componente en la fase gaseosa de entrada
- Y_G2 es la fracción molar del componente en la fase gaseosa de salida

Para el componente en la fase líquida, se puede utilizar la ecuación de balance de

materia para la fase líquida:

F_L1 = F_L2 + L_A2 - L_A1

Donde:
- L_A1 es el flujo molar de vapor de agua líquido de entrada (mol/s)
- L_A2 es el flujo molar de vapor de agua líquido de salida (mol/s)

La ecuación del balance de materia también se puede expresar en términos de la

fracción molar del componente en la fase líquida:

F_L1 * X_L1 = F_L2 * X_L2 + L_A2 * Y_L2 - L_A1 * Y_L1

Donde:
- X_L1 es la fracción molar del componente en la fase líquida de entrada
- X_L2 es la fracción molar del componente en la fase líquida de salida
- Y_L1 es la fracción molar de vapor de agua en la fase líquida de entrada
- Y_L2 es la fracción molar de vapor de agua en la fase líquida de salida
La ecuación del balance de masa también se puede expresar en términos de la
humedad específica, que es la masa de vapor de agua por unidad de masa de aire
seco:

L_A2 - L_A1 = G_A2 - G_A1 = (H_A2 - H_A1) / h_fg

Donde:
- G_A1 es la humedad específica de la corriente de gas de entrada (kg de vapor
de agua/kg de aire seco)
- G_A2 es la humedad específica de la corriente de gas de salida (kg de vapor de
agua/kg de aire seco)
- H_A1 es la entalpía de la corriente de gas de entrada (J/kg)
- H_A2 es la entalpía de la corriente de gas de salida (J/kg)
- h_fg es el calor latente de vaporización del agua (J/kg)

La entalpía se puede calcular utilizando la temperatura, la humedad específica y la

presión del aire.

Es importante tener en cuenta que el balance de masa debe considerar la

presencia de un componente en ambas fases, y que la ecuación del balance de
masa se puede aplicar a cualquier sección del sistema de humidificación para
analizar el flujo de masa en ese punto.

BALANCE DE ENERGIA
G2,
HG2
LA1h LA1+GS HGS=LA2hLA2+GsHG1
GS, L A2 h LA2-LA1hLA1= GSHG2 – GShG1
tYG2
A2,
hAL2 Q= LAM CPLAM (tL2-TL1)=GS (HG2-HG1)
tW2
m= LAM CPLAM /GS= (HG2-HG1)/ (tL2-TL1)
 HG1 LA1 , tL1
YA1, hAL1
tW1
Para humidification enfriamiento siempre
HG2MAX<HG2

Graficamos para obtener HG2MAX

Acercamiento: tL1 – tW1

Intervalo: : tL2 – tL1

Ecuación de balance de
energía equilibrio
Q= LAM CPLAM (tL2-TL1)=GS (HG2-HG1)=GSmin (HG2MAX - HG1 )

Pendiente de la línea de operación:

mLO = LAM CPLAM / GS
mLO = (HG2-HG1)/ (tL2-TL1)

Pendiente de la línea de operación: con GSmin

m = (HG2 max-HG1)/ (tL2-TL1)
m= LAM CPLAM / GSmin

4. Ecuaciones de diseño: Las ecuaciones de diseño para la humidificación

dependen del tipo de equipo o sistema utilizado.

Humidificación isotérmica:

Para la humidificación por inyección de vapor de agua:

 Q = m_dot * (h_vapor - h_aire)

Para la humidificación por atomización de agua:

Q = m_dot * (h_agua - h_aire)

Donde: Q es la tasa de transferencia de calor, m_dot es el flujo másico de agua,

h_vapor es la entalpía del vapor de agua, h_agua es la entalpía del agua líquida y
h_aire es la entalpía del aire.

Humidificación adiabática:

Para la humidificación por evaporación de agua:

Q = m_dot * (h_agua - h_aire)

Donde: Q es la tasa de transferencia de calor, m_dot es el flujo másico de agua,

h_agua es la entalpía del agua líquida y h_aire es la entalpía del aire.

Estas ecuaciones permiten determinar la tasa de transferencia de calor

necesaria para lograr la humidificación deseada en el aire, y son fundamentales
para el diseño de equipos de humidificación.

5. Cálculo de la altura de una torre de humidificación adiabática: La altura de

una torre de humidificación adiabática se puede calcular utilizando la ecuación de
altura de una torre de humidificación adiabática, que se basa en la eficiencia de
transferencia de masa y la tasa de transferencia de calor.

La ecuación general para la altura de una torre de humidificación adiabática es:

h = ((W1 - W2)/W1)*L
 Donde h es la altura de la torre, W1 es la humedad absoluta del aire en la
entrada de la torre, W2 es la humedad absoluta del aire en la salida de la torre y L
es la longitud de la torre.

La humedad absoluta se puede calcular utilizando la siguiente ecuación:

W = (0.62198 * P_vapor) / (P_aire - P_vapor)

Donde: W es la humedad absoluta, P_vapor es la presión de vapor de agua en

el aire y P_aire es la presión total del aire.

La eficiencia de transferencia de masa depende de las características del

medio de humidificación utilizado y del caudal de aire que se utiliza. Para una torre
de humidificación adiabática típica, la eficiencia de transferencia de masa suele
ser del orden del 90%, pero puede variar en función de las condiciones de
operación.

La altura de la torre de humidificación adiabática es importante porque

determina la cantidad de tiempo que el aire está en contacto con el medio de
humidificación y, por lo tanto, la cantidad de vapor de agua que se puede agregar
al aire. Una torre de mayor altura permite una mayor transferencia de masa y, por
lo tanto, una mayor humidificación del aire.
 CONCLUSION

La humidificación es una operación unitaria en la que tiene lugar una

transferencia simultánea de materia y calor sin la presencia de una fuente de calor
externa. De hecho, siempre que existe una transferencia de materia se transfiere
también calor. Existen dos tipos de humidificación isotérmica y la adiabática y se
diferencian porque la primera consiste en la inyección de vapor saturado y la otra
que es la inyección de agua en gotas pequeñas e imperceptibles
 La humidificación como proceso unitario es importante para muchos fabricantes
e industrias, ya que mantener condiciones de humedad optima le da mayor
rentabilidad a su negocio, entre muchos de sus beneficios se encuentra
incrementar la velocidad en las cámaras de curado y fermentación, evitar daños
en los almacenes de materias primas y productos terminados mantener la calidad
de los productos, prevenir el deterioro de los equipos críticos; preservar en
condiciones óptimas los laboratorios de pruebas; disminuir la infección
intrahospitalaria, entre otras muchas cosas más.

BIBLIOGRAFIA

Cengel, Y. A., & Ghajar, A. J. (2015). Transferencia de Calor y Masa: Una visión
práctica. McGraw-Hill Interamericana.
- Cengel, Y. A., & Boles, M. A. (2014). Termodinámica. McGraw-Hill
Interamericana.
- Cengel, Y. A., & Turner, R. H. (2014). Fundamentos de transferencia de calor y
masa. McGraw-Hill Interamericana.
