E.E.T.
N°2 “Francisco Ramírez” – Taller de la especialidad Electromecánica y Electronica 6to y 7mo año
Profesores: Beckman Eduardo – Calvi Marcelo – Steren Anibal

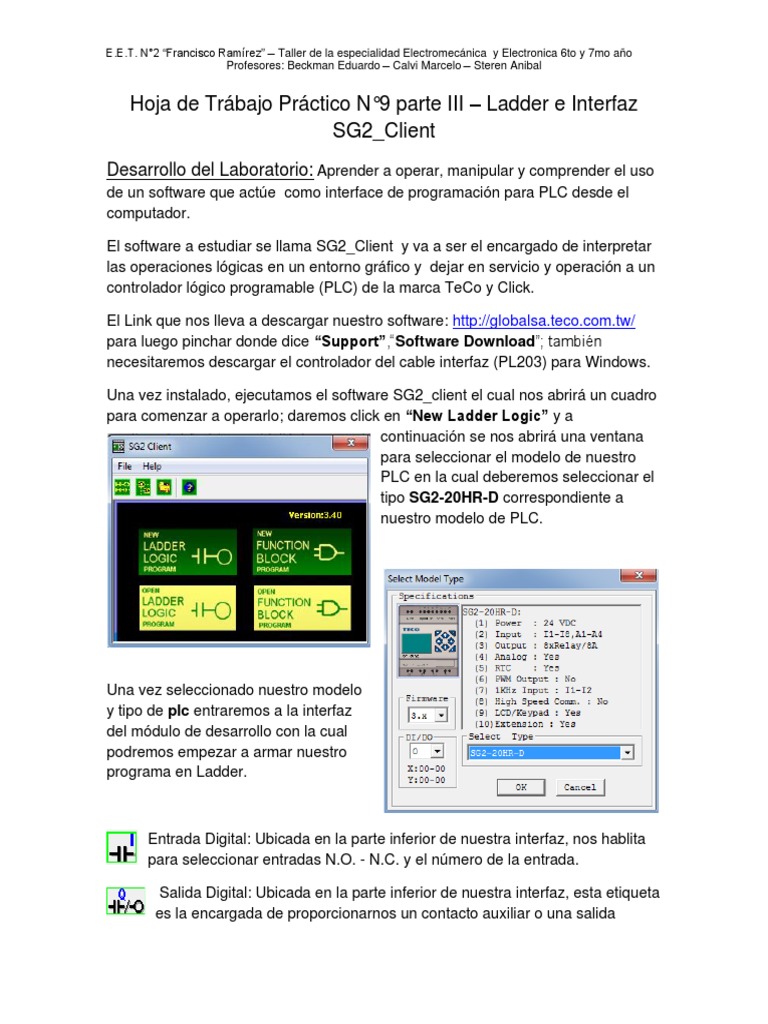

Hoja de Trábajo Práctico N°9 parte III – Ladder e Interfaz
SG2_Client
Desarrollo del Laboratorio: Aprender a operar, manipular y comprender el uso
de un software que actúe como interface de programación para PLC desde el
computador.
El software a estudiar se llama SG2_Client y va a ser el encargado de interpretar
las operaciones lógicas en un entorno gráfico y dejar en servicio y operación a un
controlador lógico programable (PLC) de la marca TeCo y Click.
El Link que nos lleva a descargar nuestro software: [Link]
para luego pinchar donde dice “Support”,“Software Download”; también
necesitaremos descargar el controlador del cable interfaz (PL203) para Windows.
Una vez instalado, ejecutamos el software SG2_client el cual nos abrirá un cuadro
para comenzar a operarlo; daremos click en “New Ladder Logic” y a
continuación se nos abrirá una ventana
para seleccionar el modelo de nuestro
PLC en la cual deberemos seleccionar el
tipo SG2-20HR-D correspondiente a
nuestro modelo de PLC.
Una vez seleccionado nuestro modelo
y tipo de plc entraremos a la interfaz
del módulo de desarrollo con la cual
podremos empezar a armar nuestro
programa en Ladder.
Entrada Digital: Ubicada en la parte inferior de nuestra interfaz, nos hablita
para seleccionar entradas N.O. - N.C. y el número de la entrada.
Salida Digital: Ubicada en la parte inferior de nuestra interfaz, esta etiqueta
es la encargada de proporcionarnos un contacto auxiliar o una salida
E.E.T. N°2 “Francisco Ramírez” – Taller de la especialidad Electromecánica y Electronica 6to y 7mo año
Profesores: Beckman Eduardo – Calvi Marcelo – Steren Anibal
digital.
Conexiones Serie y Paralelo del Circuito: Mediante este elemento
podremos interconectar nuestro circuito de forma serie o paralela.
Carga del programa en nuestro controlador lógico: Para cargar nuestro programa
desde nuestro computador hacia el plc deberemos ir hasta la pestaña “Operation”
y luego dirigirnos a “Link Com Port…”
Se nos visualizara una ventana en la cual
tendremos que seleccionar nuestro puerto
de comunicación como muestra la fig. de
abajo
Seleccionado nuestro puerto Com. Clickear
en “Link”
Una vez establecida la comunicación procedemos a escribir “Write” en la memoria
de nuestro PLC.
Nota IMPORTANTE: El PLC cada vez
que enciende retoma al modo anterior
al corte de energía, es muy importante
cerciorarse de ponerlo en modo “Stop”
al terminar una prueba para si que
ningún automatismo se active
involuntariamente y pueda provocar un
accidente. Antes de cargar un programa
el software de nuestra interfaz nos
alerta si está en modo Run
E.E.T. N°2 “Francisco Ramírez” – Taller de la especialidad Electromecánica y Electronica 6to y 7mo año
Profesores: Beckman Eduardo – Calvi Marcelo – Steren Anibal
Modo Monitorización: Cuando el programa ya está corriendo (Modo “RUN”) se
despliegan algunas ventanas que nos permiten monitorizar el automatismo y así
poder activar Entradas y Salidas desde nuestro computador.
Modo Simulacion: En este modo se realizan las pruebas sin estar el PLC
conectado a nuestro computador.
