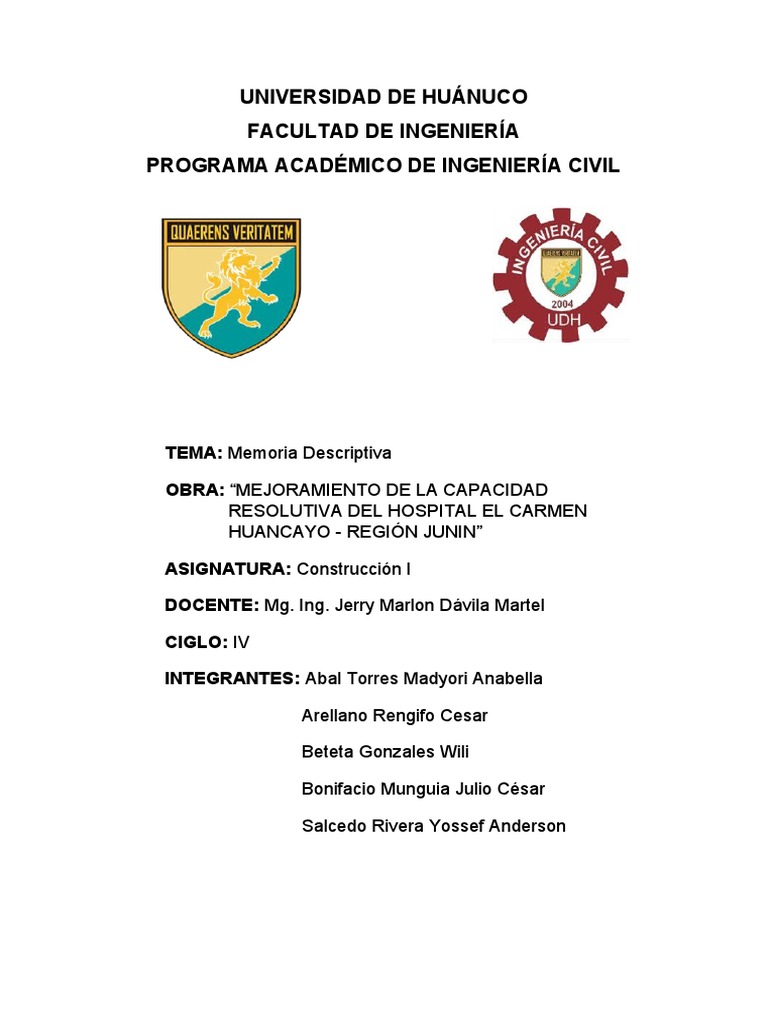

UNIVERSIDAD DE HUÁNUCO

FACULTAD DE INGENIERÍA
PROGRAMA ACADÉMICO DE INGENIERÍA CIVIL

TEMA: Memoria Descriptiva

OBRA: “MEJORAMIENTO DE LA CAPACIDAD

RESOLUTIVA DEL HOSPITAL EL CARMEN
HUANCAYO - REGIÓN JUNIN”

ASIGNATURA: Construcción I

DOCENTE: Mg. Ing. Jerry Marlon Dávila Martel

CIGLO: IV

INTEGRANTES: Abal Torres Madyori Anabella

Arellano Rengifo Cesar

Beteta Gonzales Wili

Bonifacio Munguia Julio César

Salcedo Rivera Yossef Anderson

 HUANUCO-PERU
2023
MEMORIA DESCRIPTIVA

I. INTRODUCCION

En la época actual, la construcción de todo tipo de obras civiles

demanda un buen control de calidad en todas sus etapas, tanto de
diseño como de construcción, lo que implica el conocimiento de las
propiedades y del comportamiento de los distintos materiales
involucrados, entre los cuales se encuentran el suelo.
Los suelos son el material de construcción mas antiguo y complejo,
debido a su gran diversidad y a sus características mecánicas, las
cuales se ven afectadas directamente por factores externo, presentes en
el lugar donde se localizan.
Es responsabilidad del ingeniero civil, el estudio de dicho
comportamiento asi como la interacción del suelo son cualquier tipo de
estructura.
En todo Proyecto se necesita cuantificar con una muy buena
proximación la extensión del trabajo y por ende el recurso a utilizar
(mano de obra, materiales, herramientas), una forma de hacerlo es a
través del metrado(cantidad de materiales). Si nosotros tenemos
cuantificado la cantidad de trabajo y recurso entonces también
podemos evaluar su costo y duración
En base a la necesidad de plantearse esa cuantificación de la magnitud
del trabajo y ofrecer un mejor servicio se presentan dos alternativas de
plantearlos metrados: los metrados propiamente dichos usados en la
elaboración de expedientes y los metrados a nivel de ejecución de obra.
II. OBJETIVOS

OBJETIVOS GENERALES
 Identificar los elementos constructivos y sus partes y definir la
misión de cada uno de ellos
 Aprender los principios, herramientas y técnicas de los metrados
para el uso adecuado de los materiales.

OBJETIVOS ESPECIFICOS

 Utilizar los metrados como un sistema poderoso de cálculo para la

elaboración de proyectos de obras civiles.
 Conocer los distintos sistemas estructurales, reconociendo las
ventajas e inconvenientes fundamentales que cada uno presenta.
 Conocer los procedimientos específicos de control de la ejecución
material de la obra de edificación.
 Identificar y calcular la cantidad aproximado de los materiales
para realizar el concreto.
III. ¿IMPORTANCIA DEL CURSO?

La principal importancia actualizarnos y adquirir nuevos conocimientos

que se requiere en la construcción e ingeniería civil de calidad, ya que
las infraestructuras de hoy en día son mucho más complejas y
sofisticadas debido a los grandes avances que se han dado en los
distintos tipos de proyectos de ingeniería

IV. MEMORIA DESCRIPTIVA SOBRE EL METRADO DE CARGAS

Es importante definir qué es el metrado de cargas y su importancia en la

planificación y diseño de estructuras, ya que se trata de una tarea
fundamental en la ingeniería.
 Cálculo de cargas: Se debe explicar cómo se calculan las
cargas que deben soportar las estructuras, ya que es necesario
tener en cuenta el peso de los materiales, el mobiliario y el uso
previsto del edificio.
 Tipos de cargas: Es importante describir los diferentes tipos de
cargas que deben ser considerados, como las cargas muertas
(peso propio de la estructura y materiales), cargas vivas
(personas y mobiliario), cargas de viento, etc.
 Normativa aplicable: Se debe mencionar la normativa y
reglamentación aplicable en cuanto al metrado de cargas, como
por ejemplo las normas RNE (2019), ISO y ACI.
 Métodos de cálculo: Es importante describir los diferentes
métodos y técnicas utilizados para el metrado de cargas, como la
metodología de cálculo de cargas de ACI 318.
 Documentación necesaria: Es importante mencionar la
documentación necesaria para realizar un adecuado metrado de
 cargas, como los planos estructurales, planos arquitectónicos,
especificaciones técnicas y otros documentos relevantes.
 Ejemplos prácticos: Es útil incluir algunos ejemplos prácticos de
cómo se realiza el metrado de cargas en la práctica, mostrando
los cálculos y las consideraciones relevantes en cada caso.

 Conclusiones: Se debe concluir la memoria descriptiva

resumiendo los aspectos más relevantes del metrado de cargas y
su importancia en la planificación y diseño de estructuras.
SEGUN EL RNE
El Reglamento Nacional de Edificaciones (RNE) en Perú define el
metrado de cargas como la determinación de las cargas que actuarán
sobre una estructura, considerando tanto las cargas permanentes como
las cargas variables.
 Cálculo de cargas: El RNE establece que el cálculo de cargas
debe realizarse según las normas técnicas correspondientes,
como las normas de la Asociación Peruana de Normalización
(AENOR) o las normas internacionales aplicables. En particular,
el RNE especifica cómo calcular las cargas permanentes (peso
propio de la estructura y materiales) y las cargas variables
(personas, mobiliario, equipos, etc.) en diferentes tipos de
edificaciones.
 Tipos de cargas: El RNE clasifica las cargas en cargas
permanentes, cargas variables y cargas excepcionales. Las
cargas permanentes incluyen el peso propio de la estructura, el
peso de los materiales y los elementos fijos (como escaleras,
vigas, etc.). Las cargas variables incluyen las personas, el
mobiliario y los equipos. Las cargas excepcionales incluyen el
viento, la nieve, los sismos, entre otros.
 Normativa aplicable: El RNE establece las normas técnicas y
reglamentos que deben ser considerados para el metrado de
cargas, como la norma técnica peruana NTP E.020: Cargas y
acciones en estructuras, la norma técnica peruana NTP E.010:
 Diseño sismo resistente, y el Reglamento Nacional de
Construcciones.
 Métodos de cálculo: El RNE describe los métodos y
procedimientos que deben ser utilizados para el cálculo de
cargas, como la consideración de las cargas por metro cuadrado,
la suma de las cargas por nivel, entre otros.
 Documentación necesaria: El RNE establece que para realizar
el metrado de cargas se deben contar con los planos
estructurales, planos arquitectónicos, especificaciones técnicas y
otros documentos relevantes, de acuerdo a las normas técnicas
correspondientes.
 Conclusiones: En conclusión, el RNE establece los parámetros y
normas que deben ser considerados para el metrado de cargas
en Perú, asegurando la seguridad estructural y la integridad de
las edificaciones.
METRADO DE CALCULO
 Cálculo de Área total:
CALCULO DEL ÁREA TOTAL
BASE ALTURA ÁREA UNIDAD
20.5 14.9 305.45 M2

 Metrado de carga muerta:

 Cálculo de área de losa
 CALCULO DE ÁREA DE LOSA
ÁREA EFEC. COL. ALTURA BASE TOTAL UNIDAD
305.45 3.75 13.41 30.75 257.54 M2

 Peso de la losa
PESO DE LA LOSA
ÁREA DE LOSA ALT. LOSA CANT. PISO TOTAL UNIDAD
257.54 0.3 4 309.048 TN

 Cálculo del peso de la columna

CALCULO PESO DE COLUMNA
3.3 0.25 144 118.8 TN
  Cálculo del peso de la vida principal
CALCULO PESO DE LA VIGA PRINCIPA
VIGA PRINCIPAL TOTAL UNIDAD
0.3 0.5 643.2 96.48 TN

 Cálculo del peso de la viga secundaria

CALCULO PESO DE LA VIGA SECUNDARIA
VIGA SECUNDARIA TOTAL UNIDAD
0.3 0.4 518.4 62.208 TN

 Cálculo de peso acabado

CALCULO DE PESO ACABADO
ÁREA DE LOSA FAC. ACA. PISO TOTAL
257.54 0.1 4 103.016 TN

 Cálculo de peso tabiquería

CALCULO DE PESO TABIQUERIA
6.4385 12.877 4 77.262 TN

 Sumatoria de la carga muerta

SUMATORIA DE CARGA MUERTA TOTAL
PESO DE LA LOSA 309.048
PESO DE LA COLUMNA 118.8
PESO DE LA VIGA PRINCIPAL 96.48
PESO DE LA VIGA SENCUNDARIA 62.208
PESO DE ACABADO 103.016
PESO DE TABIQUERIA 77.262
TOTAL 766.814 TN

 Cálculo de la carga viva

CALCULO DE LA CARGA VIVA
0.9 0.6 1.2 257.54 695.358 TN

 Peso total
PESO TOTAL ( CM + CV)
CM 766.814
CV 695.358
TOTAL 1462.172 TN

 Cálculo de CM y CV por unidad de área

 CALCULO DE CM Y CV POR UND DE ÁREA
CM/M2 2.51 TN/M2
CV/M2 2.28 TN/M2

CALCULO DE ÁREA TRIBUTARIA

 Columna C-1

Área tributaria= 5.20 m2 * 7.45 m2

3.72 m2 Área tributaria= 38.74 m2

5.20 m2

 Columna C-2
Área tributaria= 5.20 m2 * 3.72 m2
 Área tributaria= 19.34m2
3.72 m2

5.20 m2

 Columna C-3
Área tributaria= 3.55 m2 *7.45
m2
 Área tributaria= 26.44 m2
7.45 m2

3.55 m2

 Columna C-4
Área tributaria= 3.55 m2 * 3.73
m2
 Área tributaria= 13.24 m2
3.73 m2

3.55 m2

CALCULO DE CM Y CV PARA CADA COLUMNA

𝐶𝑀 = 𝐶𝑀/ 𝑚2 ∗ 𝐴𝑇𝑅𝐼𝐵.

𝐶𝑉 = 𝐶𝑉/ 𝑚2 ∗ 𝐴𝑇𝑅𝐼𝐵

CM = 2.51 Tn/M2

CV = 2.28 Tn/M2

 Columna C-1
CM = 2.51 * 38.74 = 97.24 Tn
CV = 2.28 * 38.74 = 88.32 Tn
Σ = 185.56 Tn
 Columna C-2
CM = 2.51 * 19.34 = 48.54 Tn
CV = 2.28 * 19.34 = 44.09 Tn
Σ = 92.63 Tn
 Columna C-3
CM = 2.51 * 26.44 = 66.36 Tn
CV = 2.28 * 26.44 =60.28 Tn
Σ = 126.64 Tn
 Columna C-4
CM = 2.51 * 13.24 = 33.23 Tn
CV = 2.28 * 13.24 = 30.19 Tn
Σ = 63.42 Tn

CALCULO DE MATERIALES
El cálculo de materiales  de construcción es una de las actividades que
se realizan antes de presupuestar. Por ello para calcular los materiales;
sus propiedades, factores de desperdicio y sus unidades de
comercialización; en función del entorno, así como del proceso
constructivo y todo lo relacionado con el proyecto a ejecutar; debe
conocerlos con anticipación.
Cada elemento combinado está hecho de los materiales con los que
está hecho. Sin embargo; los elementos más importantes del trabajo gris
se seleccionaron como ejercicios ilustrativos que muestran cómo
calcular la distribución de documentos. En este caso: Cálculo de
materiales para elementos de construcción; elementos de hormigón
armado, argamasa y estructuras de acero.
Los objetivos del cálculo de material son:

1. Determinar la cantidad de materiales necesarios para realizar la

obra según los elementos que la componen.
2. Determinar el costo de la obra y sus partes.
3. Prepare la carga de trabajo y el costo parcial para avanzar en el
progreso del trabajo.
4. Sentar las bases para la planificación oportuna de cada obra a
realizar durante la construcción de la estructura.

La norma E060 (Concreto armado) en el capítulo 3 menciona lo

siguiente:
3.1 ENSAYOS DE MATERIALES
 3.1.1 La Supervisión o la autoridad competente podrá ordenar, en
cualquier etapa de ejecución del proyecto, el ensayo de cualquier
material empleado en las obras de concreto, con el fin de determinar
si corresponde a la calidad especificada.
3.1.2 El muestreo y los ensayos de materiales y del concreto deben
hacerse de acuerdo con las Normas Técnicas Peruanas - NTP
correspondientes o las Normas ASTM si no hubiera una Norma
Técnica Peruana
3.2 CEMENTOS
3.2.1 El cemento debe cumplir con los requisitos de las NTP: -
334.009:2016 (Cemento Portland. Requisitos). - 334.082:2016
(Cemento Portland. Requisitos de desempeño). - 334.090:2016
(Cemento Portland adicionados. Requisitos).
3.2.2 El cemento empleado en la obra debe corresponder al que se
ha tomado como base para la selección de la dosificación del
concreto.
3.3 AGREGADOS
3.3.1 Los agregados para concreto deben cumplir con la NTP
400.037:2018 (Agregados para concreto. Requisitos). Los agregados
que no cumplan con los requisitos indicados la NTP 400.037:2018,
podrán ser utilizados siempre que el Constructor demuestre, a través
de ensayos y por experiencias de obra, que producen concretos con
la resistencia y durabilidad requeridas.
3.4 AGUA
3.4.1 El agua empleada en la preparación y curado del concreto
deberá ser de preferencia potable. Debe cumplir con los requisitos
de la NTP 339.088:2014 (Agua de mezcla utilizada en la producción
de concreto de cemento Portland. Requisitos).

Materiales de uso:
Calculo de ladrillos:

CALCULO DE MATERIALES:
LADRILLOS
UNIDAD
PANDERETA(SOGA) POR M2
1
L 0.23 M
JH 0.013 M
H 0.1 M
JV 0.013 M
CL SIN DESP. 36.42 M2
DESPERDICIO 1.82 %
CL TOTAL 38.24 M2
 LADRILLOS PANDERETA LADRILLOS
UNIDAD UNIDAD
(CABEZA) POR M2 PANDERETA(CANTO) POR M2
1 1
L 0.12 M L 0.23 M
JH 0.013 M JH 0.013 M
H 0.1 M H 0.12 M
JV 0.013 M JV 0.013 M
CL SIN DESP. 66.54 M2 CL SIN DESP. 30.94 M2
DESPERDICIO 3.33 % DESPERDICIO 1.55 %
CL TOTAL 69.86 M2 CL TOTAL 32.49 M2

ÁREA DE MORTERO POR M2:

AREA MORTERO POR M2 UNIDAD

1
L 0.23 M
H 0.1 M
CL 36.42 M2
AM TOTAL 0.162 M2

VOLUMEN DE MORTERO:

VOLUMEN MORTERO UNIDAD

A. MORT 0.162 M2
TIZON 0.12 M
CL TOTAL 0.019 M3

FORMULA GENERAL:

B P3 V
1 4.5 22.4

1 P3 0.0283168 M3

SIN COMPR. CON COMPR. UNIDAD

ARENA A% 0.1274256 0.0637128 M3
AGUA 22.4 0.022 0.022 M3
CEMENTO C% 0.0283168 0.023 M3
CONCRETO 100% 0.178 0.107 M3

CONCRETO
1 M2 0.022
 0.022 M3 X 0.022 M3 X
0.1070 M3 1 0.1070 M3 1

X= 0.21 BOLSAS X= 0.21 BOLSAS

CANTIDAD DE ARENA CON COMPR.

0.022 M3 X 0.022 M3 X
0.107 M3 0.0637128 0.107 M3 0.0637128

X= 0.0130 M3 X= 0.0130 M3

CANTIDAD POR M2:

CONCRETO CEMENTO ARENA
1 M2 0.022 0.21 0.0130

CANTIDAD POR MUROS:

PUNTO A-B

B H AREA UNIDAD
5.1 3.7 18.87 M2
 CONCRETO CEMENTO ARENA
1 M2 0.022 0.21 0.0130
18.87 M2 0.41514 4.0 0.25

PUNTO B-C

B H AREA UNIDAD
6.7 3.7 24.79 M2

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
6.7 M2 0.1474 1.4 0.09 BC
 PUNTO 1-2

B H AREA UNIDAD
6.45 3.7 23.865 M2
CONCRETO CEMENTO ARENA PUNTO
1 M2 0.022 0.21 0.0130
6.45 M2 0.1419 1.4 0.08 1-2

PUNTO 2-3-4
 B H AREA UNIDAD
6.55 3.7 24.235 M2

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
24.235 M2 0.53317 5.1 0.32 2-3-4

PUNTO 4-5

B H AREA UNIDAD
5.75 3.7 21.275 M2
 CONCRETO CEMENTO ARENA PUNTO
1 M2 0.022 0.21 0.0130
5.75 M2 0.1265 1.2 0.07 4-5

PUNTO 5- B

B H AREA UNIDAD
6.8 3.7 25.16 M2
 CONCRETO CEMENTO ARENA PUNTO
1 M2 0.022 0.21 0.0130
25.16 M2 0.55352 5.3 0.33 5-B

PUNTO 5 (B -C )

B H AREA UNIDAD
6.8 3.7 25.16 M2
 CONCRETO CEMENTO ARENA PUNTO
1 M2 0.022 0.21 0.0130
25.16 M2 0.55352 5.3 0.33 5 ( B-C)

PUNTO BAJO A

B H AREA UNIDAD
5.7 3.7 21.09 M2

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
21.09 M2 0.46398 4.4 0.27 PUNTO BAJO A
PUNTO BAJO B
 B H AREA UNIDAD
3.2 3.7 11.84 M2

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
11.84 M3 0.26048 2.5 0.15 PUNTO BAJO B

PUNTO BAJO C

B H AREA UNIDAD
2.8 3.7 10.36 M2
 CONCRETO CEMENTO ARENA PUNTO
1 M2 0.022 0.21 0.0130
10.36 M4 0.22792 2.2 0.13 PUNTO BAJO C

PUNTO BAJO D

B H AREA UNIDAD
6.45 3.7 23.865 M2

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
23.865 M5 0.52503 5.0 0.31 PUNTO BAJO D
 PUNTO 2-A-B

B H AREA UNIDAD
5.45 3.7 20.165 M2

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
20.165 M6 0.44363 4.2 0.26 PUNTO 2-A-B

PUNTO 4-A-B
 B H AREA UNIDAD
5.45 3.7 20.165 M2

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
20.165 M7 0.44363 4.2 0.26 PUNTO 4-A-B

PUNTO B-1-2

B H AREA UNIDAD
5.15 3.7 19.055 M2

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
5.15 M2 0.1133 1.1 0.07 PUNTO B-1-2
 PUNTO B-2-3

B H AREA UNIDAD
2.8 3.7 10.36 M2

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
2.8 M2 0.0616 0.6 0.04 PUNTO B-2-3

PUNTO B-3-4
 B H AREA UNIDAD
3.2 3.7 11.84 M2

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
11.84 M2 0.26048 2.5 0.15 PUNTO B-3-4

PUNTO B-4-5

B H AREA UNIDAD
4.4 3.7 16.28 M2

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
16.28 M2 0.35816 3.4 0.21 PUNTO B-4-5

PUNTO B-C-4-5
 B H AREA UNIDAD
5.45 3.7 20.165 M2

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
20.165 M2 0.44363 4.2 0.26 PUNTO B-C-4-5

PUNTO B-C-4-5

B H AREA UNIDAD
7.05 3.7 26.085 M2

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
26.085 M2 0.57387 5.5 0.34 PUNTO B-C-4-5
 PUNTO B-C-4-5

B H AREA UNIDAD
6.7 3.7 24.79 M2

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
24.79 M2 0.54538 5.2 0.32 PUNTO B-C-4-5

PUNTO B-C-2-3
 B H AREA UNIDAD
5.2 3.7 19.24 M2

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
19.24 M2 0.42328 4.0 0.25 PUNTO B-C-2-3

PUNTO B-C-1-2

B H AREA UNIDAD
5.17 3.7 19.129 M2

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
19.129 M2 0.420838 4.0 0.25 PUNTO B-C-1-2
CANTIDAD TOTAL DE MATERIALES:

CONCRETO CEMENTO ARENA PUNTO

1 M2 0.022 0.21 0.0130
18.87 M2 0.41514 4.0 0.25 AB
6.7 M2 0.1474 1.4 0.09 BC
6.45 M2 0.1419 1.4 0.08 1-2
24.235 M2 0.53317 5.1 0.32 2-3-4
5.75 M2 0.1265 1.2 0.07 4-5
25.16 M2 0.55352 5.3 0.33 5-B
25.16 M2 0.55352 5.3 0.33 5 ( B-C)
21.09 M2 0.46398 4.4 0.27 PUNTO BAJO A
11.84 M2 0.26048 2.5 0.15 PUNTO BAJO B
10.36 M2 0.22792 2.2 0.13 PUNTO BAJO C
23.865 M2 0.52503 5.0 0.31 PUNTO BAJO D
20.165 M2 0.44363 4.2 0.26 PUNTO 2-A-B
20.165 M2 0.44363 4.2 0.26 PUNTO 4-A-B
5.15 M2 0.1133 1.1 0.07 PUNTO B-1-2
2.8 M2 0.0616 0.6 0.04 PUNTO B-2-3
11.84 M2 0.26048 2.5 0.15 PUNTO B-3-4
16.28 M2 0.35816 3.4 0.21 PUNTO B-4-5
20.165 M2 0.44363 4.2 0.26 PUNTO B-C-4-5
26.085 M2 0.57387 5.5 0.34 PUNTO B-C-4-5
24.79 M2 0.54538 5.2 0.32 PUNTO B-C-4-5
19.24 M2 0.42328 4.0 0.25 PUNTO B-C-2-3
19.129 M2 0.420838 4.0 0.25 PUNTO B-C-1-2
TOTAL 8.058358 76.92 4.7618
 CÁLCULO DE MOMENTOS:

370.82 Tn 370.82 Tn 370.82 Tn

253.48 Tn 253.48 Tn

404.73 Tn

My2

MxB
809.96 Tn

404.73 Tn

Mxb= 404.73(7.20) - 404.73(7.20)

Mxb= 0 tn
My2= 253.48(6.85)-(370.82+10%*370.82)*3.30
My2= 390.261 tn
 Calculo de excentricidad en Ex y Ey

ex =
[(
0∗38.74
)(
185.56
305.45 1462.172 0
0
)( ) ]
186.56

ex=0 m
 ey =
[
390.261∗38.74
(
305.45
)(
185.56
)(
3.3
1462.172 3.3
)
] ey=0.033 m
186.56

 Cálculo del área de la zapata

f’c = 280 kg/cm2

fy= 4200 kg/cm2
Ys =1.81 tn/m3
Qult = 9.67 kg/cm2
S/C = 400 kg/cm2

 Dimensiones de zapata

Donde:
K Ps /c
T 1∗T 2 ≥
Af 'c
1.1∗185.56
T 1∗T 2 ≥
0.3∗280
T 1∗T 2 ≥2.429

 Calculo de carga ultima

U = 1.4 CM + 1.7 CV
U = 1.4(766.814) + 1.7(695.358)
U = 2255.648 tn

Z: 0.25
U: 1.5
S: 1.2 (Z2, S2) Parámetro de sitio
 Pc = 766.814 + 0.25(695.358)
Pc = 940.65 tn

2
Cs= (0.25)(1.5)(1.2)(940.65)
3
Cs = 282.195 tn

Us = 1.25(766.814+695.358) + 282.195
Us = 2109.91 tn

U>Us Fs = 3

 Cálculo de la carga neta

Qnt=
96.70
3
−0.4− [ 2.1 ]
1.79 ( 1.80 ) +2.3 ( 0.3 )
∗2.10

Qnt = 27.92 tn/m2

 Cálculo área de zapata

185.56
Az= =6.64 m2
27.92
Az = T * S
0.95−0.8
T =√ 6.64+
2
T= 2.65 m
0.95−0.8
S= √6.64−
2
S= 2.50 m
 Cálculo de la carga máxima
Ps 6 ex 6 ey
Qmax= (1+ + )
Az S T
185.56 6 (0) 6( 0.033)
Qmax= (1+ + )
6.63 2.50 2.65
Qmax = 30.08 tn/m2

(Qmax/Qnet)*Area de la zapata
(30.08/27.92) 6.64 = 7.15 m2 Azcorr.
0.95−0.8
T =√ 7.15+ =2.74=2.75m
2
0.95−0.8
S= √7.15− =2.59=2.60 m
2
185.56 6 (0) 6( 0.033)
Qmax= (1+ + )
7.15 2.60 2.75
Qmaxcorr= 27.82 tn/m2
